allegro如何输出钻孔文件

PCB画完之后，需要整理制板资料和贴片资料，制板资料包括gerber文件和钻孔文件及生产工艺说明，下面的内容主要是钻孔文件的生成，其中包括一些注意事项。

第一步、生成钻孔表

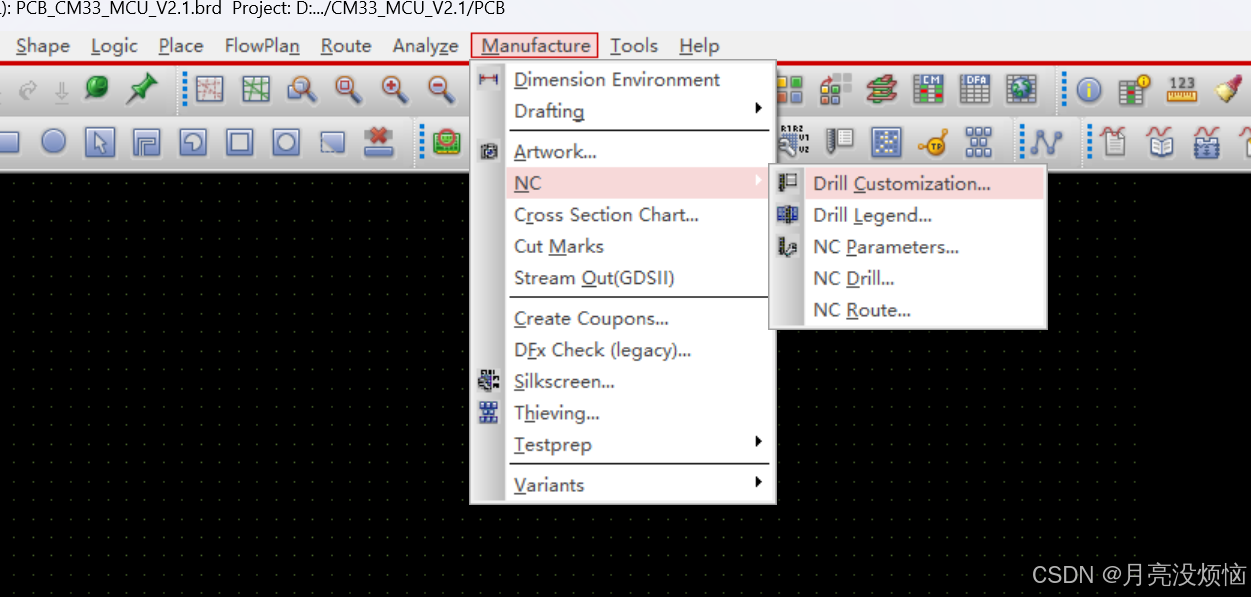

选择Manufacture--NC--Drill Customization（建立孔位图）

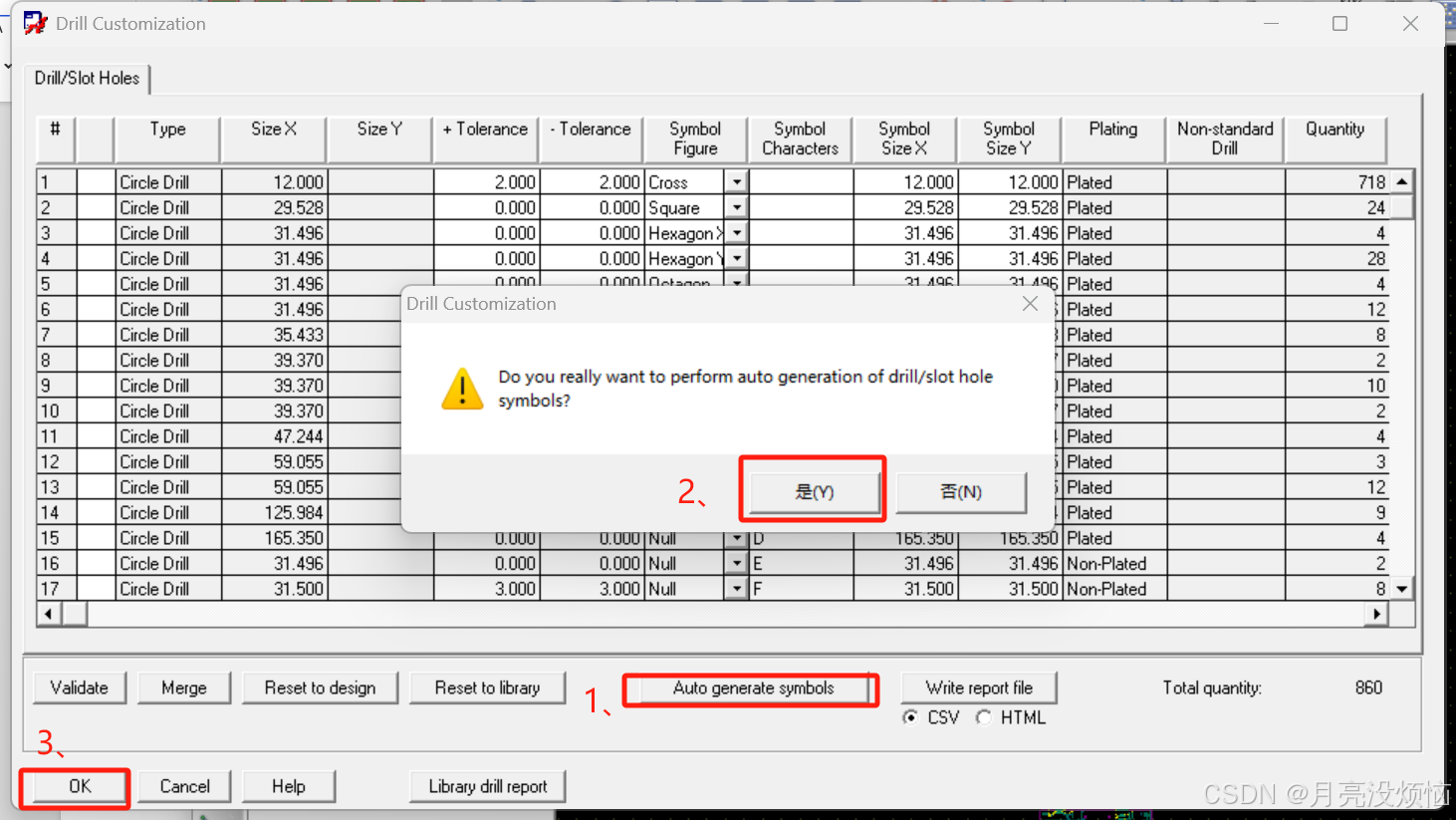

跳出窗口过后，按照如下步骤操作

第二步、导出钻孔符号表

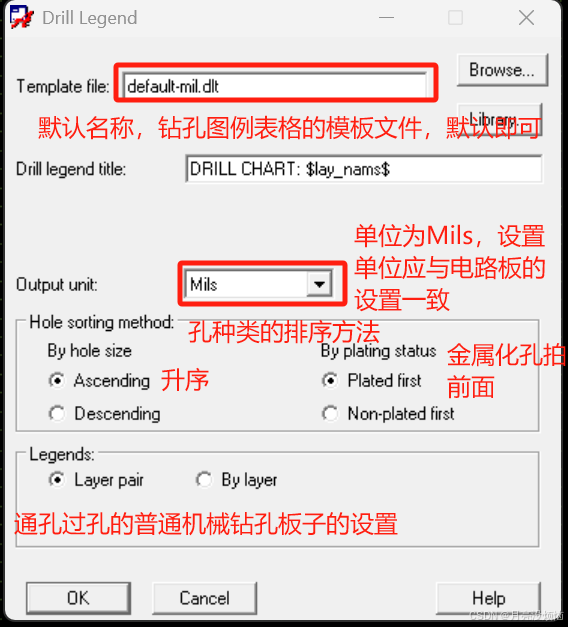

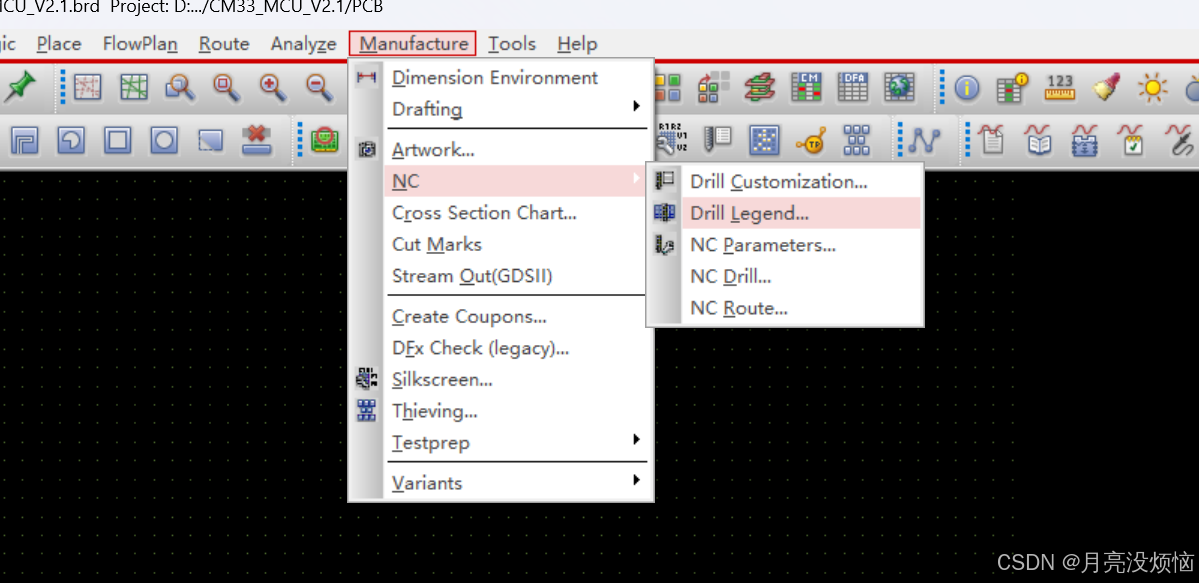

选择Manufacture--NC--Drill Legend（导出孔位符号表）

By layer 为Micro Via和盲埋孔的设置（看需求选择，一般设计都是普通通孔，不选此选型）

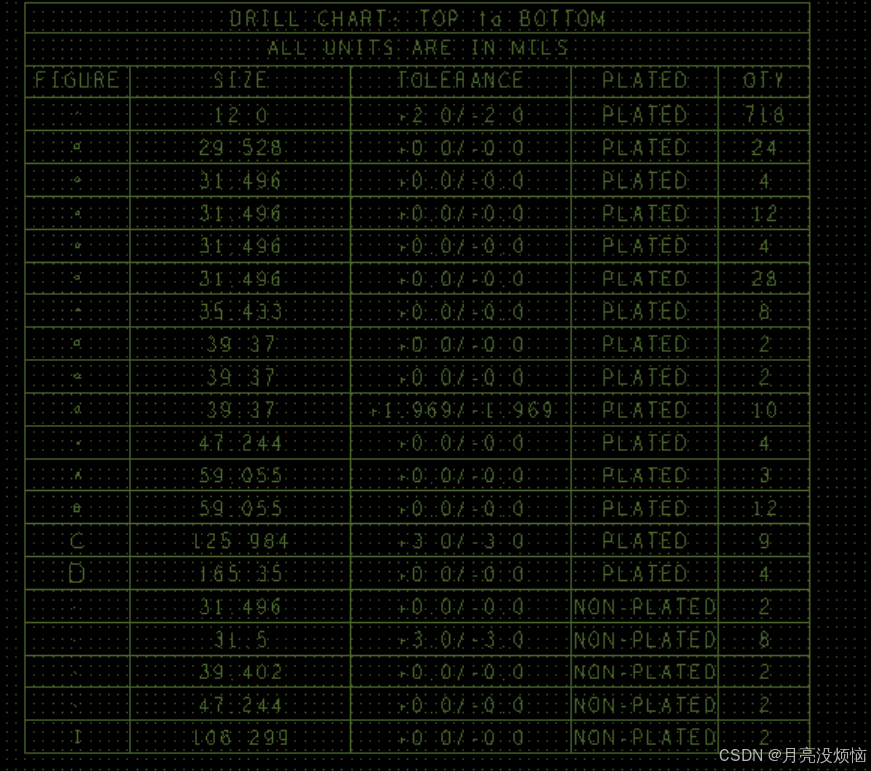

基本上保存默认设置即可，单击OK，在PCB界面找一处单击右键即可把钻孔图例摆放完成。

第三步、生成钻孔属性文件

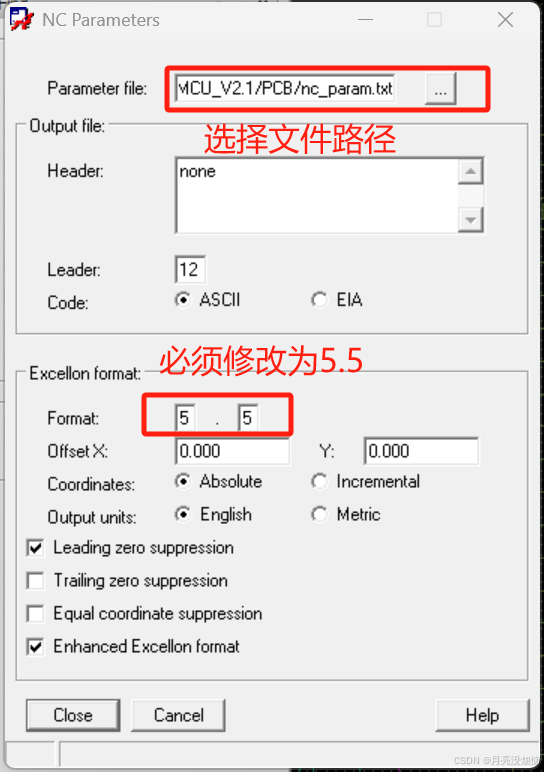

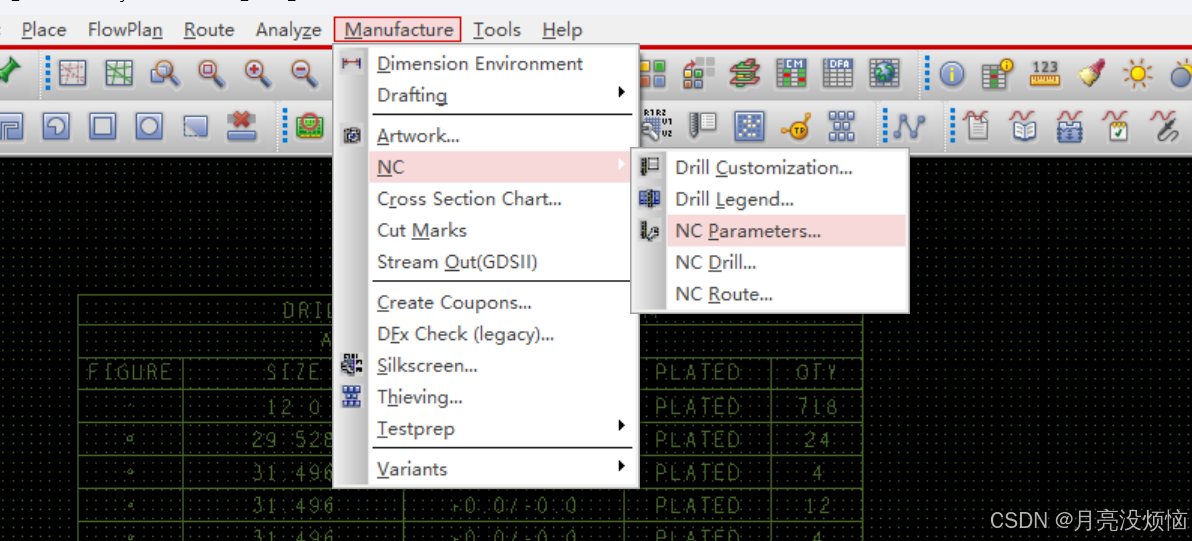

选择Manufacture--NC--NC Paramerters（钻孔属性设置）

其余设置基本上默认即可。

1、Leading zero suppression：钻带数据前省0，建议勾选此选项；

2、Trailing zero suppression：钻带数据后省0，一般不用勾选此选项；

3、Equal coordinate suppression：优化相同的坐标，一般不用勾选此选项；

4、Enhanced Excellon format：加强版本的钻孔机床格式，建议勾选此选项。

前面的步骤设置完就可以导出钻孔文件啦！

第四步、导出NC Drill文件

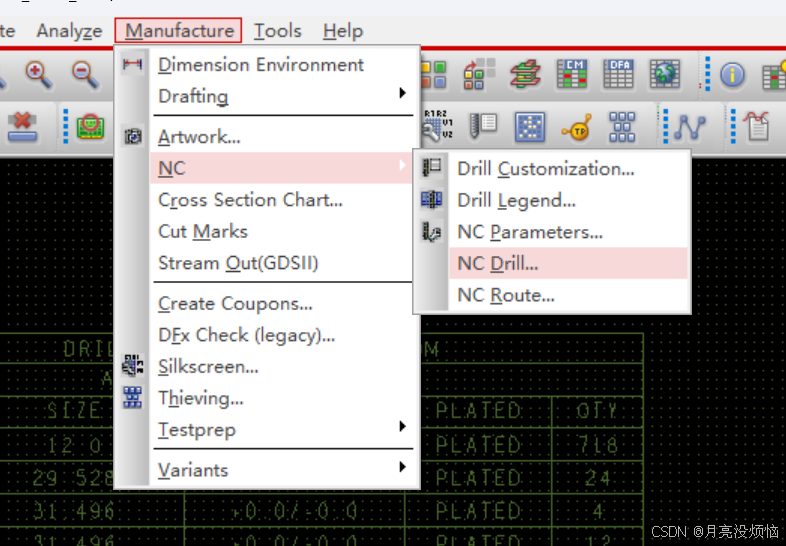

选择Manufacture--NC--NC Drill（钻孔文件导出）

1、 Auto tool select：自动刀具选择，建议勾选此选项；

2、 Separate files for plated/non-plated holes：分别输出金属化与非金属化到各自的文件，一般勾选此选项；不勾选的话，所有的机械孔会都镀铜；除非你画的机械孔是镀铜的，会默认镀铜，不影响。不然全部默认镀铜。

3、 Repeat codes：重复的坐标自动编码，来减少工作量，建议勾选此选项；

4、 Optimize drill head travel：优化钻孔路径，提高钻孔效率，建议勾选此选项；

第五步、导出NC Route文件

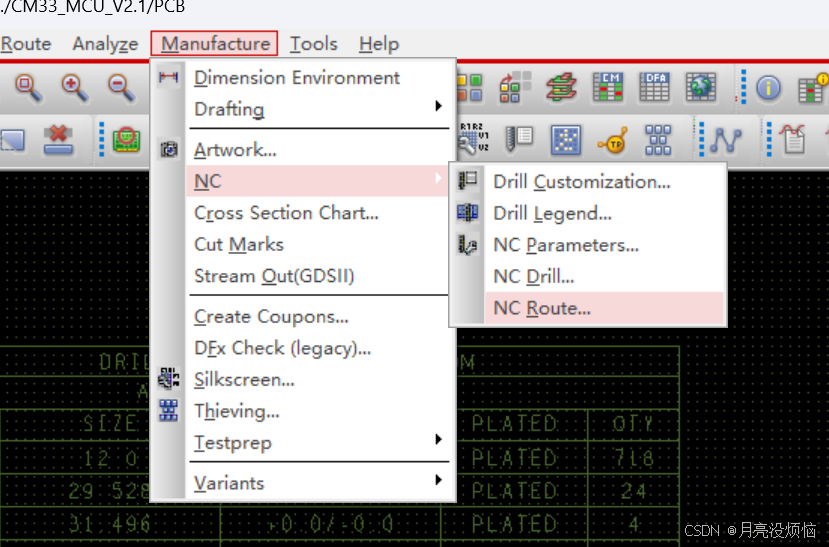

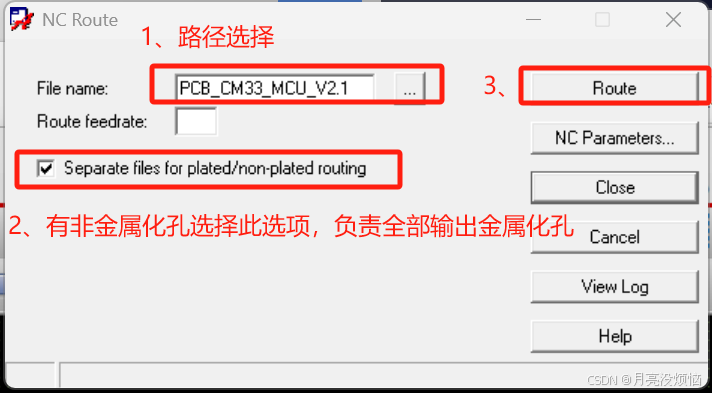

选择Manufacture--NC--NC Router（钻孔文件导出），这个文件是处理非圆形钻孔时需要的一个铣刀数据文件，如果PCB设计没有用到非圆形的钻孔时，可以不需要导出。

完成，可查文件夹是否已经生成的drl类型的文件。
