戴尔PD充电

前言

本人使用戴尔G5笔记本,由于电脑续航实在拉跨,同时充电器电压为19.5V左右。因此想使用PD诱骗的方案,诱骗出20V,但由于戴尔电脑的充电器带有DS2501解码芯片,同时有一个简单的电路,故写下简单的笔记。
注意,电脑充电器本身为130W,一般的PD只有100W(20V 5A)。
实测使用130W的解码芯片,搭配联想135W充电器、紫米20号充电宝或酷态科20号充电宝可正常使用。

参考资料

dell戴尔PD充电方案-CSDN
DS2501戴尔解码芯片-淘宝
维简5A编织线-诱骗PD20V-100W-淘宝

电路设计

戴尔的充电头有一根中间针,内部连接 dell 自己的电源握手芯片,负责识别电源的功率。如果不能与之配对,则主板会拒绝给电池供电,这时候电脑会显示 “已接通电源”,但不会有任何电流流进电池,电量依旧会缓慢下降。本文则旨在解决该问题,提供 dell 氮化镓快充的解决方案。

PD 协议与 type-c 接口

PD是基于 USB3.1 输入输出接口均为 type-c 的充电协议,最大充电电流 5A,充电电压有 5V 9V 12V 15V 20V 这 5 档,根据设备与充电器间的通信决定。负责通信的信号线名为 CC1、CC2。这里需要注意的是,type-c 有许多型号,其引脚个数不同,比如 16pin、12pin、6pin,不同 pin 的 type-c 之间可以互联,但 PD 快充的受电口一定要选择 6pin 的型号(如上图),不然焊盘不够大,线不够粗,容易导致过热。

PD 诱骗器 CH224K

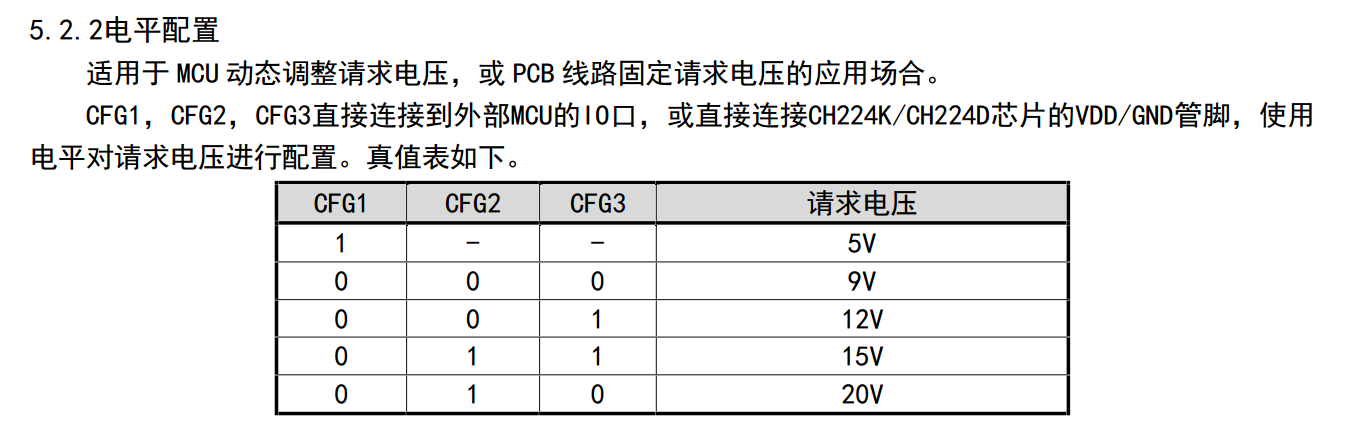

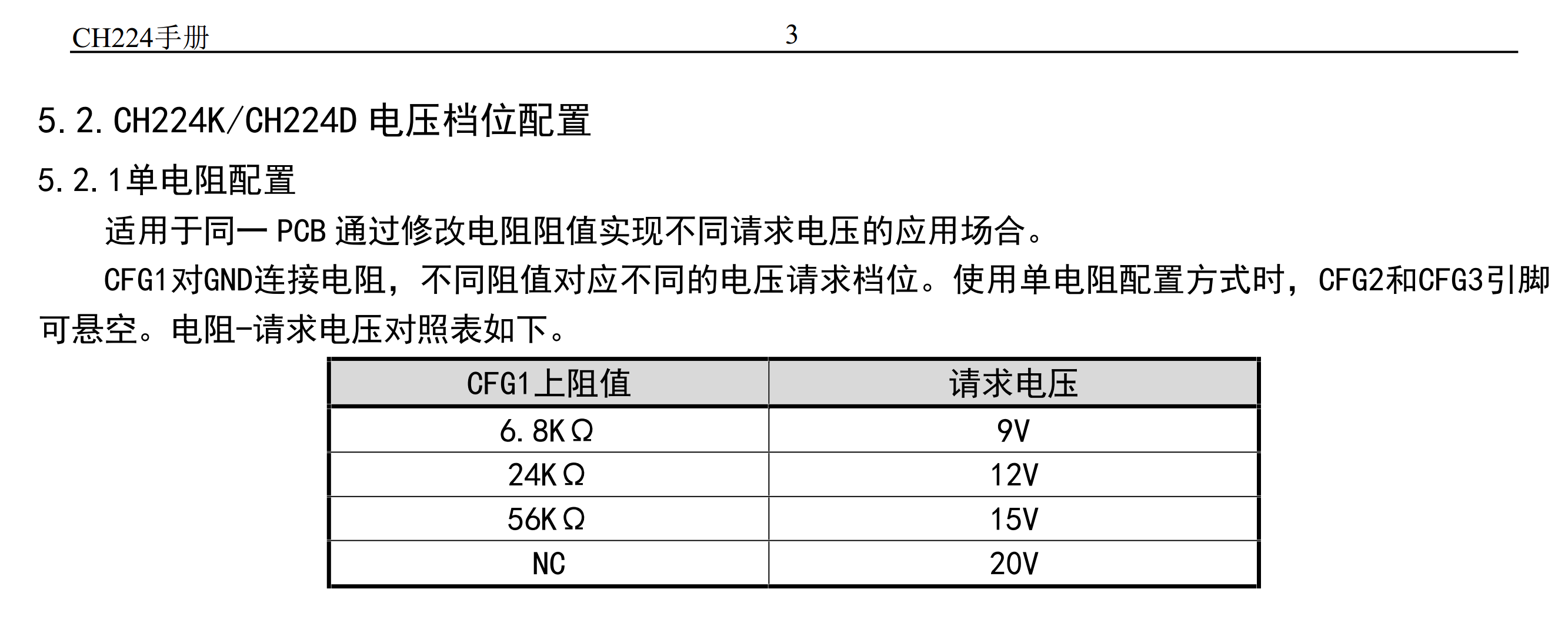

PD 诱骗器通过 CC1、CC2 向氮化镓充电器请求更高的电压,电路中将 CH224K 的 CC1 与 CC2 同 type-c 接口的 CC1 与 CC2 相连即可。请求电压的设定值见上图,注意,如果你买的是 65W 的氮化镓,请选择在 CFG1 脚与 GND 之间加上 56kΩ的电阻,而不是像我一样悬空。
注意 C1 的耐压要大于 20V!

三线电源接口

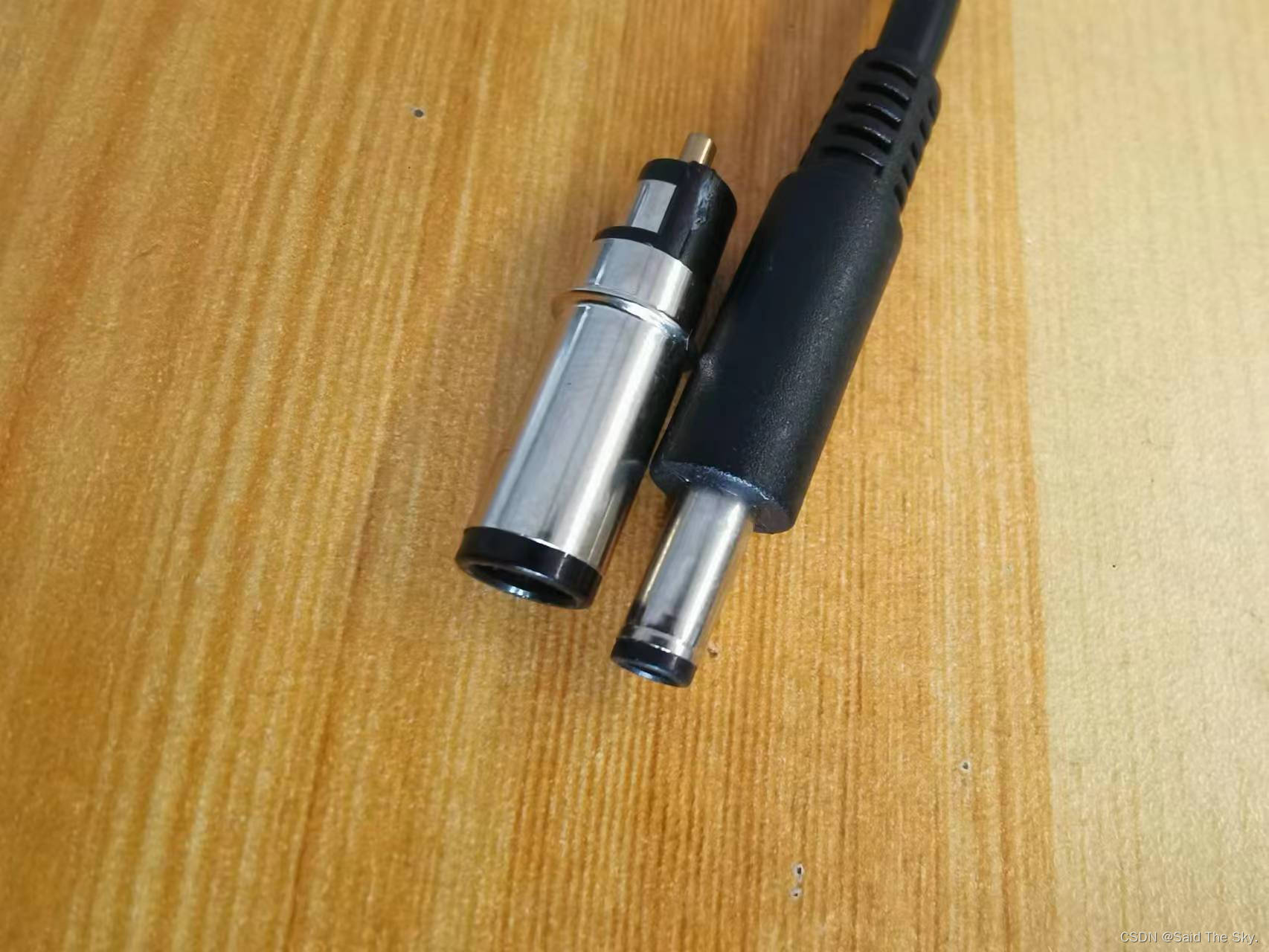

戴尔不同电脑的电源接口尺寸不一样!有的是 7.4mm5mm,有的是 4.5mm3mm,购买前请务必查清楚你电脑的接口尺寸是哪一种。

如上图所示,电源接头有三个部分,外层一圈连接 GND,内层一圈连接 VBUS,中间针为信号线。注意,市面上很多厂家都是把中间针和内层连接在一起,这样会导致中间针电压达 20V,烧坏电源解码芯片,请购买三线电源接口,如下图(白色 VBUS,黑色 GND,蓝色中间针)

dell 电源解码芯片 DS2501

DS2501 为 TO-92 封装,1 脚直接接地,2 脚为信号线,3 脚没有用,可以直接剪掉。该芯片负责向主板提供电源适配器的功率信息,注意不可与 VBUS 相连,否则会烧毁。芯片有 45W、65W、90W、130W、180W 等多种信号(65W 氮化镓买 65W 的、100W 氮化镓买 90W 的),没有官方数据手册和销售渠道,而且网上卖的都是拆机片,各位注意别被坑了。

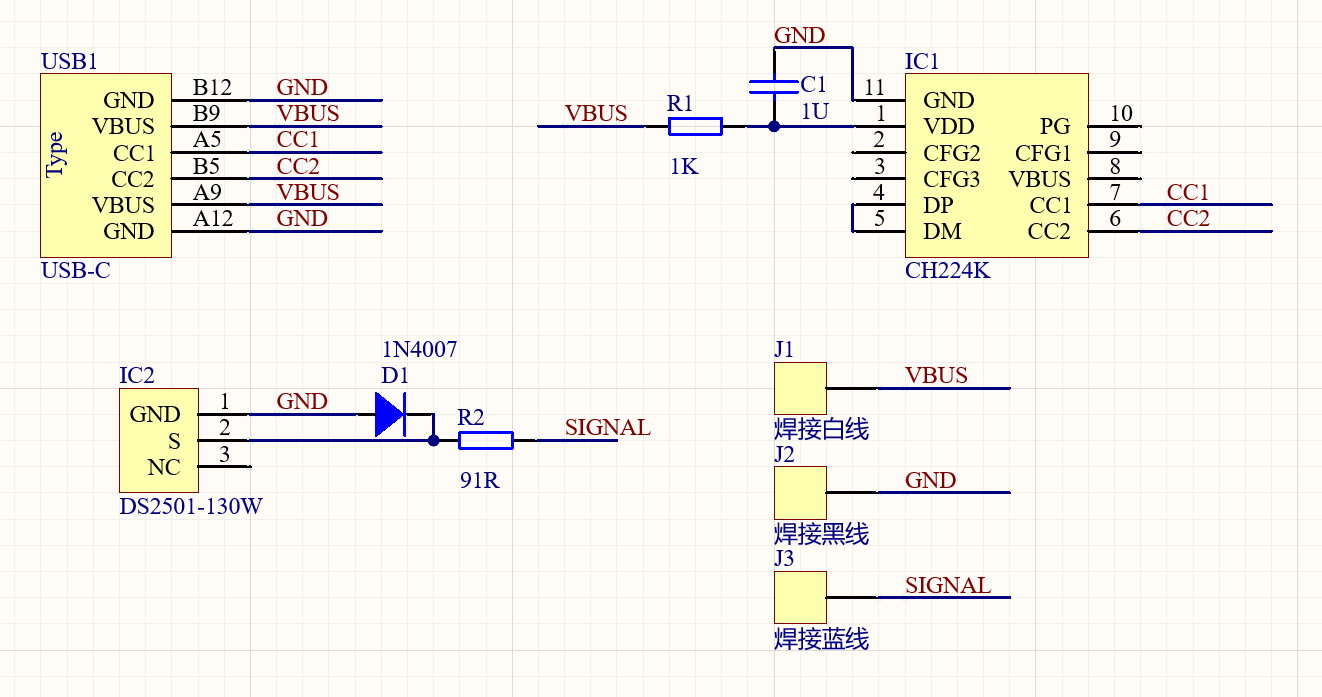

原理图

注意:

目前只验证了DS2501部分的电路设计,目前的诱骗PD用的是维简家的数据线

版本更新

20240930初稿
