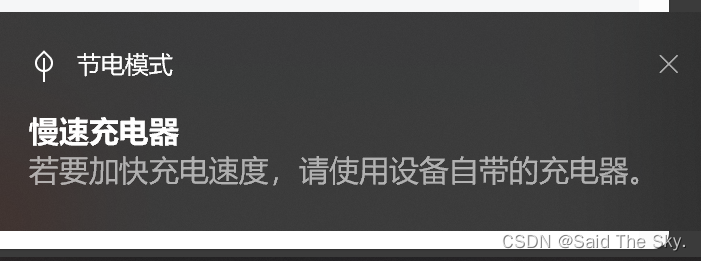

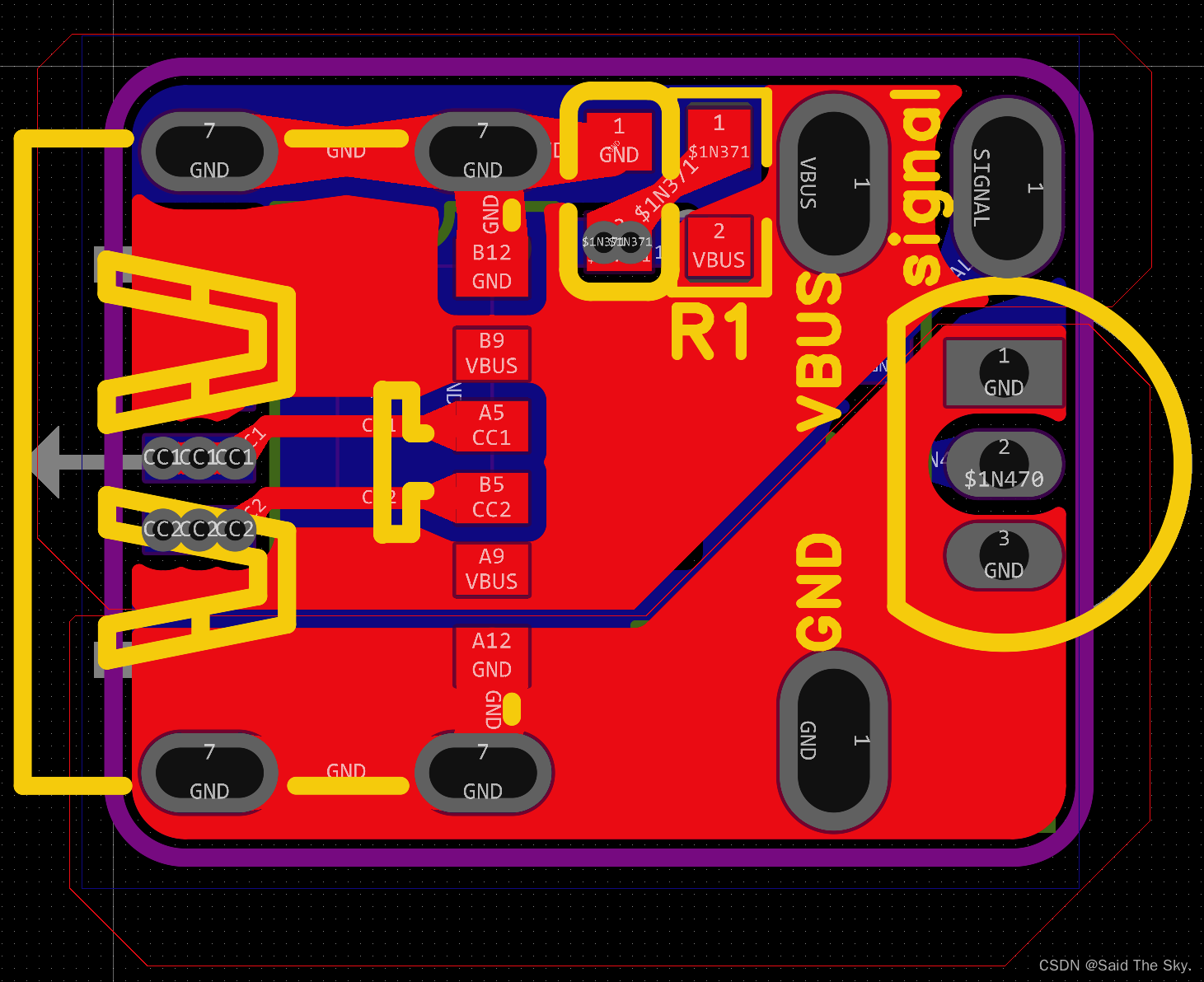

氮化镓充电器的出现，给了我们替换砖头一样的电源适配器的可能。氮化镓快充使用的是基于type-c接口的PD快充协议，而我们把充电头插到电脑的type-c口上，只会无情地提示“慢速充电器”，体验5V*5A的25W极致功率。这是因为电脑不支持PD快充，无法与氮化镓充电器握手，这时候我们就需要使用PD诱骗器来“欺骗”氮化镓，让它提高输出功率，比如20V*5A。

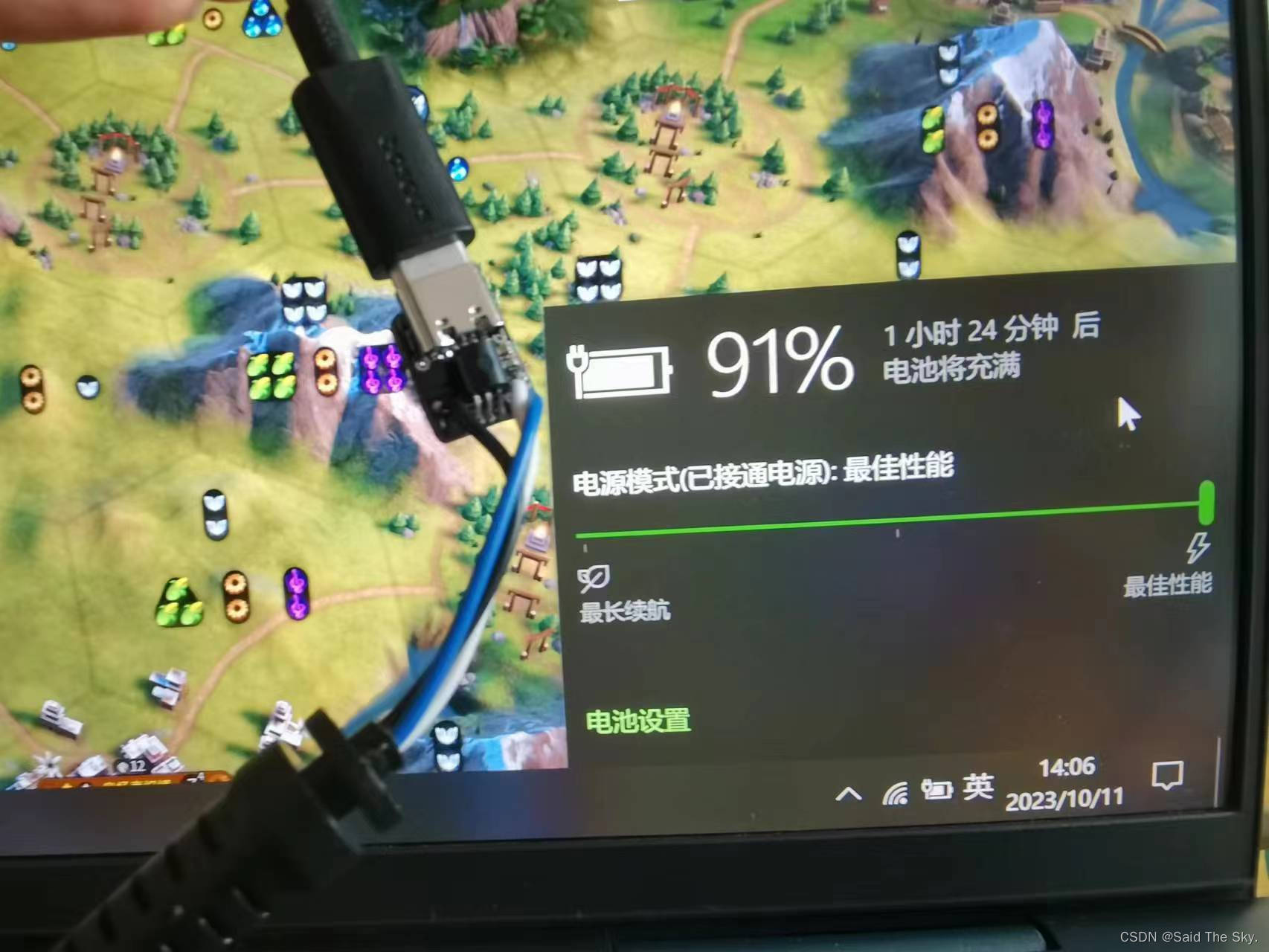

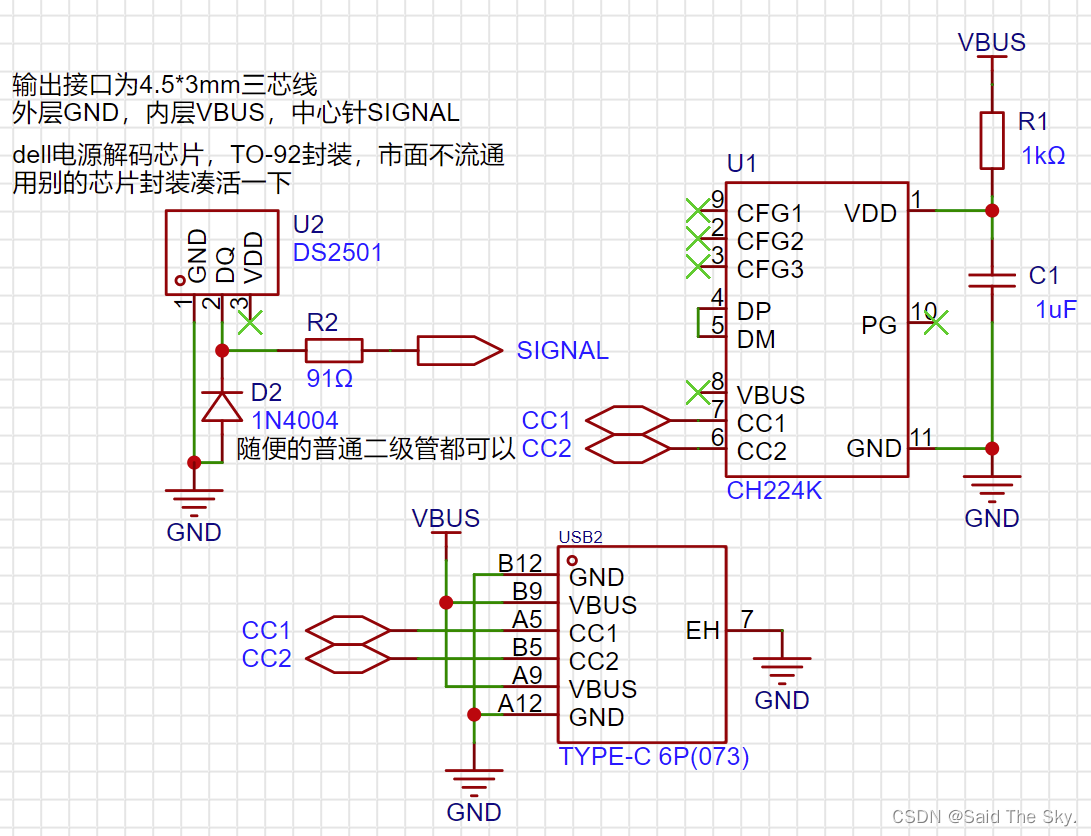

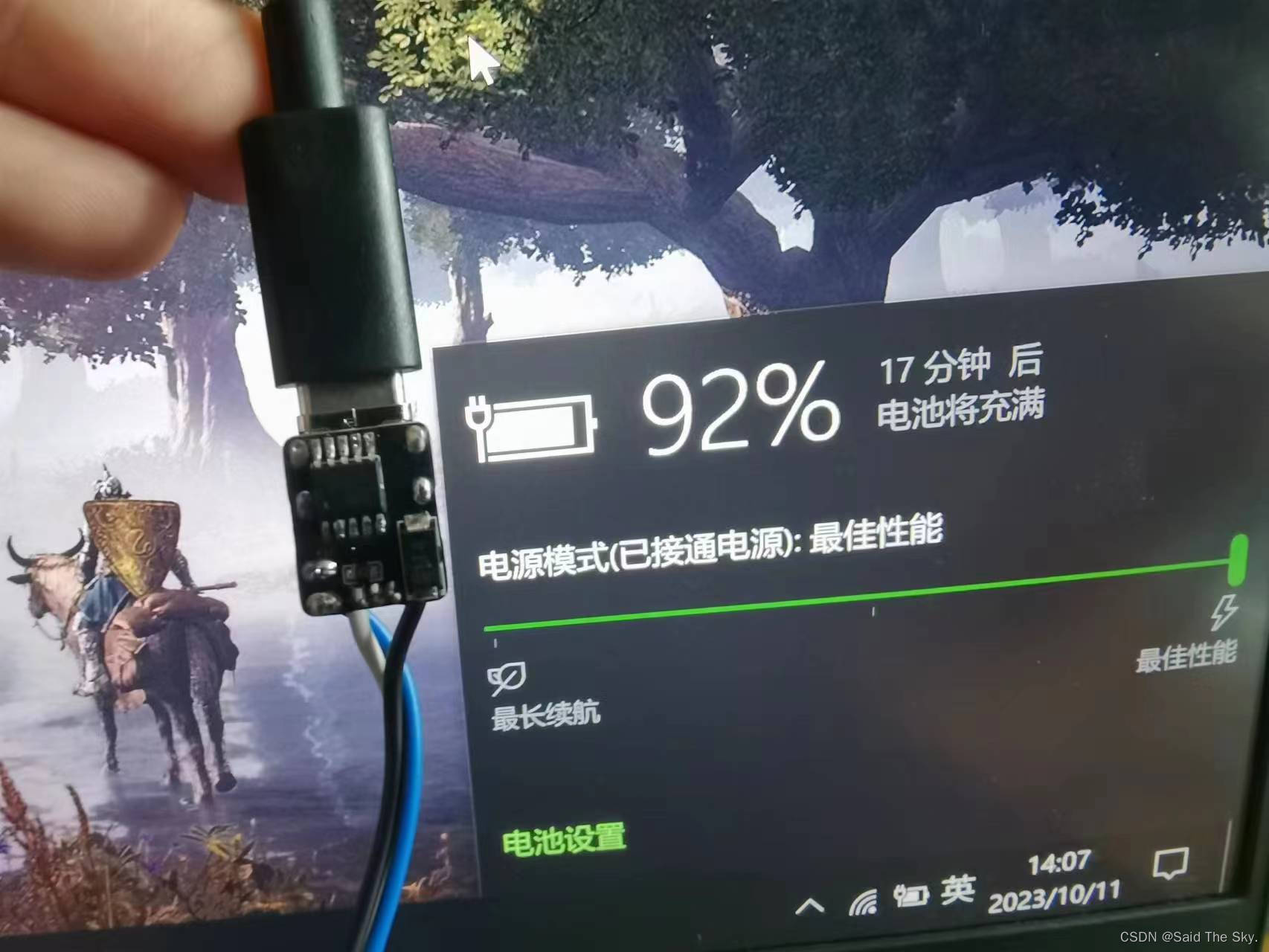

到上面一步，正常电脑已经可以实现快充了，但dell不同，它的充电头有一根中间针，内部连接dell自己的电源握手芯片，负责识别电源的功率。如果不能与之配对，则主板会拒绝给电池供电，这时候电脑会显示“已接通电源”，但不会有任何电流流进电池，电量依旧会缓慢下降。本文则旨在解决该问题，提供dell氮化镓快充的解决方案（方案已验证，放心抄）

PD协议与type-c接口

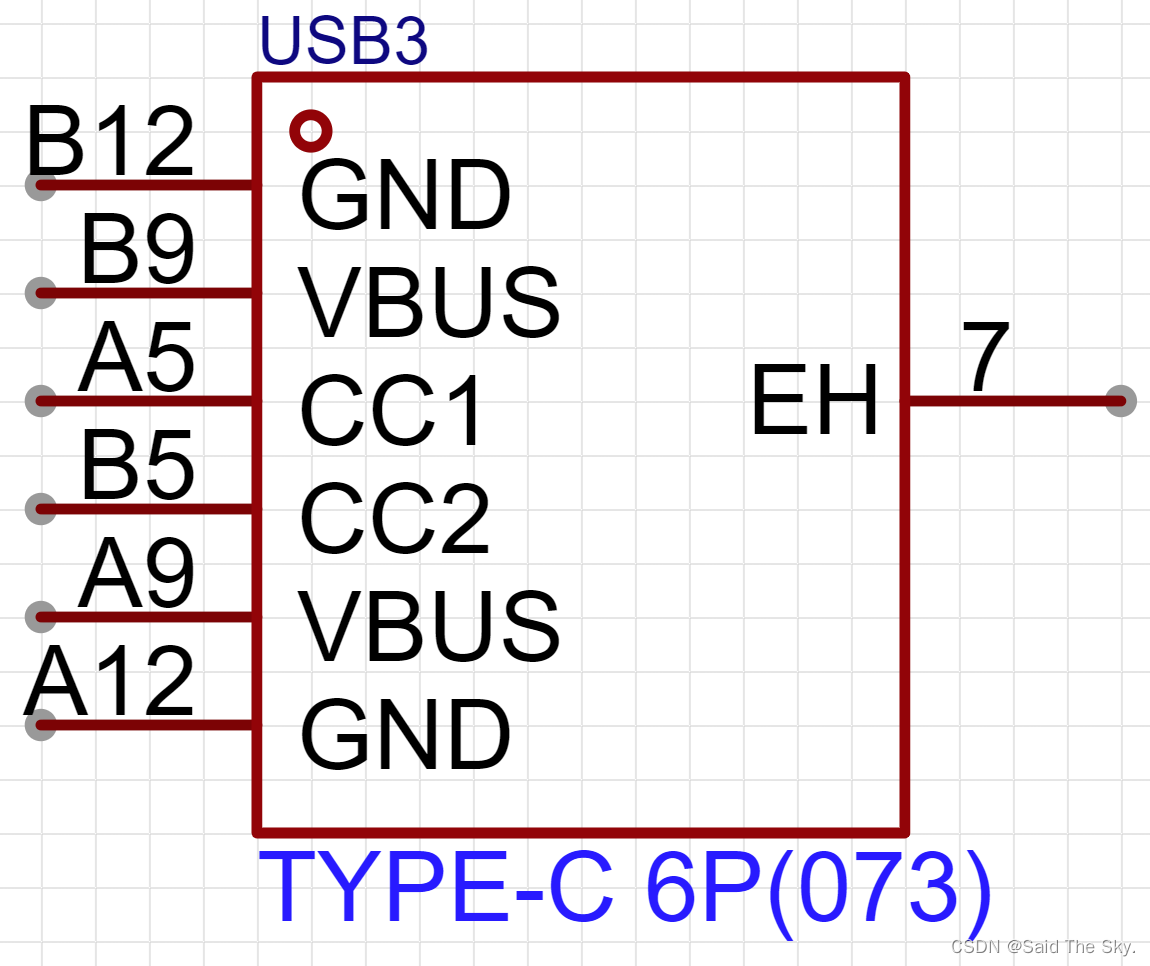

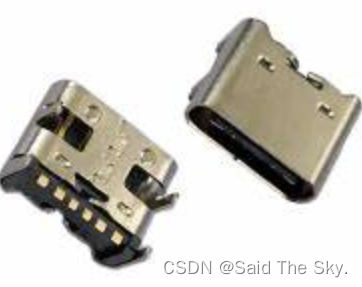

PD power delivery，是基于USB3.1 输入输出接口均为type-c的充电协议，最大充电电流5A，充电电压有5V 9V 12V 15V 20V这5档，根据设备与充电器间的通信决定。负责通信的信号线名为CC1、CC2。这里需要注意的是，type-c有许多型号，其引脚个数不同，比如16pin、12pin、6pin，不同pin的type-c之间可以互联，但PD快充的受电口一定要选择6pin的型号（如上图），不然焊盘不够大，线不够粗，容易导致过热。

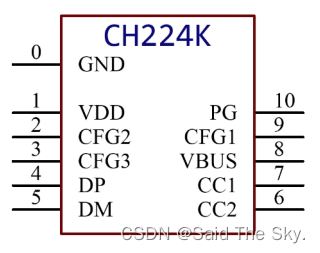

PD诱骗器CH224K

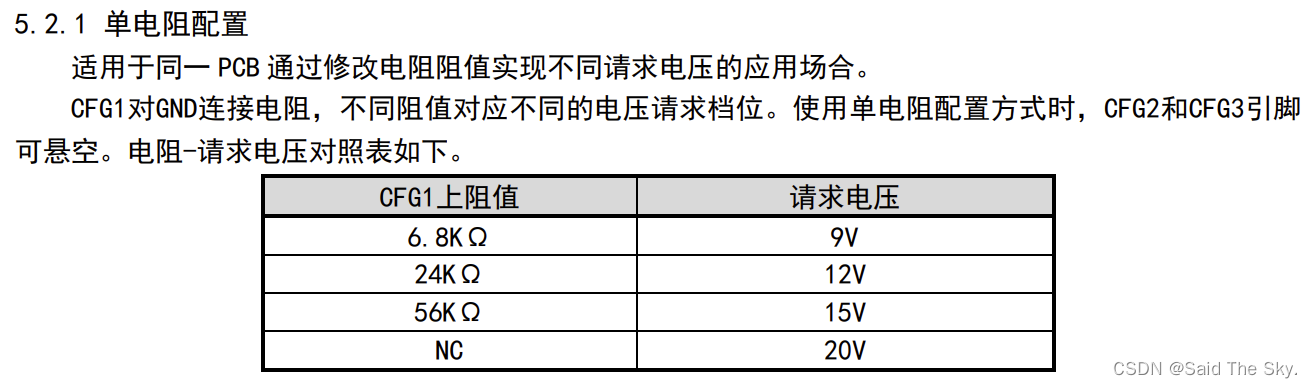

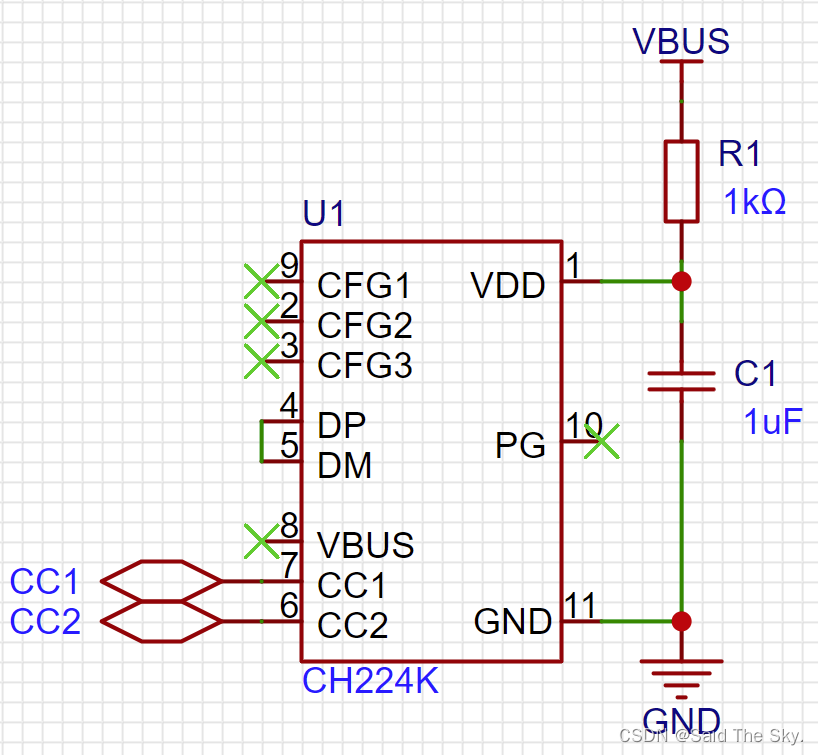

PD诱骗器通过CC1、CC2向氮化镓充电器请求更高的电压，电路中将CH224K的CC1与CC2同type-c接口的CC1与CC2相连即可。请求电压的设定值见上图，注意，如果你买的是65W的氮化镓，请选择在CFG1脚与GND之间加上56kΩ的电阻，而不是像我一样悬空。

注意C1的耐压要大于20V！

三线电源接口

戴尔不同电脑的电源接口尺寸不一样！有的是7.4mm*5mm，有的是4.5mm*3mm，购买前请务必查清楚你电脑的接口尺寸是哪一种。

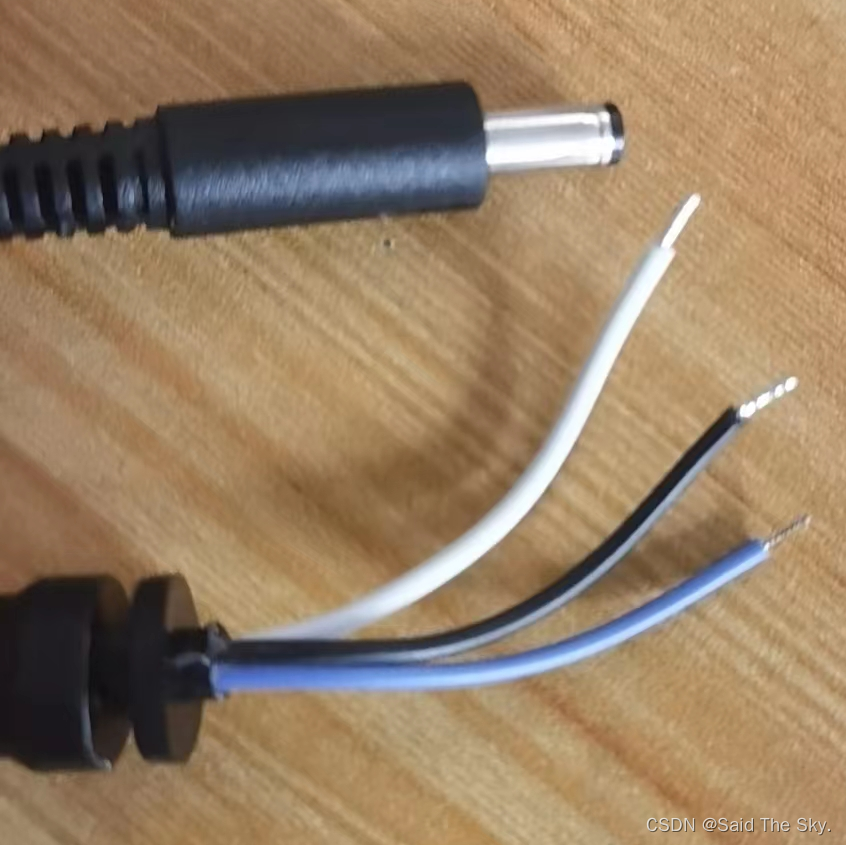

如上图所示，电源接头有三个部分，外层一圈连接GND，内层一圈连接VBUS，中间针为信号线。注意，市面上很多厂家都是把中间针和内层连接在一起，这样会导致中间针电压达20V，烧坏电源解码芯片，请购买三线电源接口，如下图（白色VBUS，黑色GND，蓝色中间针）

dell电源解码芯片DS2501

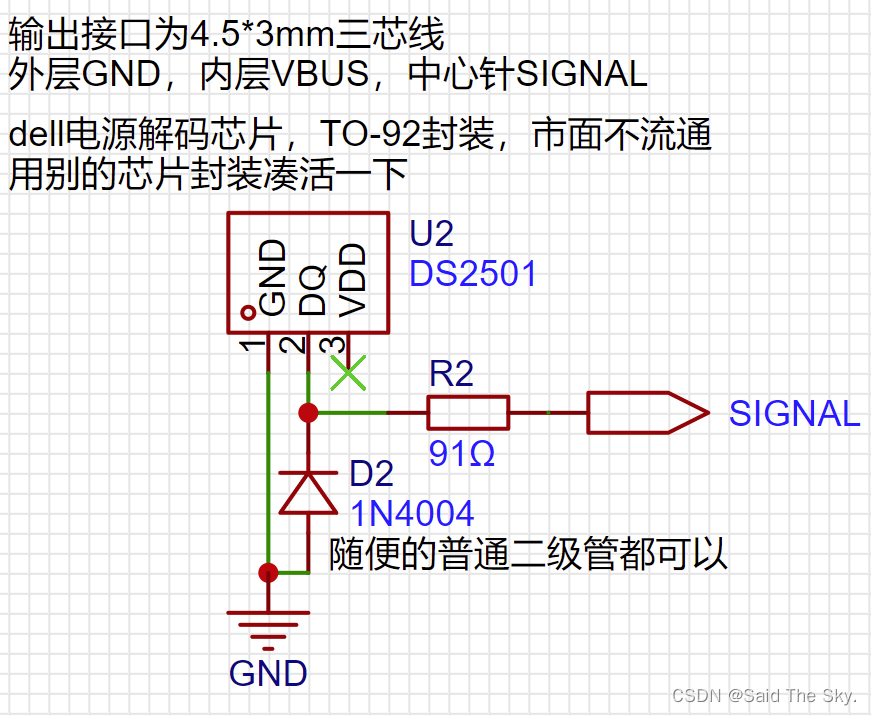

DS2501为TO-92封装，1脚直接接地，2脚为信号线，3脚没有用，可以直接剪掉。该芯片负责向主板提供电源适配器的功率信息，注意不可与VBUS相连，否则会烧毁。芯片有45W、65W、90W、130W、180W等多种信号（65W氮化镓买65W的、100W氮化镓买90W的），没有官方数据手册和销售渠道，而且网上卖的都是拆机片，各位注意别被坑了。
