NE555振荡电路

NE555振荡电路

简介

NE555是属于555系列的计时IC的其中的一种型号，555系列IC的接脚功能及运用都是相容的，只是型号不同的因其价格不同其稳定度、省电、可产生的振荡频率也不大相同；而555是一个用途很广且相当普遍的计时IC，只需少数的电阻和电容，便可产生数位电路所需的各种不同频率之脉波讯号。

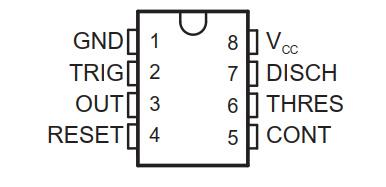

1.555芯片引脚图及功能

1脚：外接电源负端VSS或接地，一般情况下接地。
2脚：低触发端TR。
3脚：输出端Vo
4脚：是直接清零端。当此端接低电平，则时基电路不工作，此时不论TR、TH处于何电平，时基电路输出为“0”，该端不用时应接高电平。
5脚：VC为控制电压端。若此端外接电压，则可改变内部两个比较器的基准电压，当该端不用时，应将该端串入一只0.01μF电容接地，以防引入干扰。
6脚：高触发端TH。
7脚：放电端。该端与放电管集电极相连，用做定时器时电容的放电。
8脚：外接电源VCC，双极型时基电路VCC的范围是4.5 ~ 16V，CMOS型时基电路VCC的范围为3 ~ 18V。一般用5V。在1脚接地，5脚未外接电压，两个比较器A1、A2基准电压分别为低电平的情况下，555时基电路的功能表如表1示。
　　表1 ：555定时器的功能表

2.内部结构
NE555内部电路方框图：

内部含有两个电压比较器，一个分压器，一个RS触发器，一个放电晶体管和一个功率输出级。

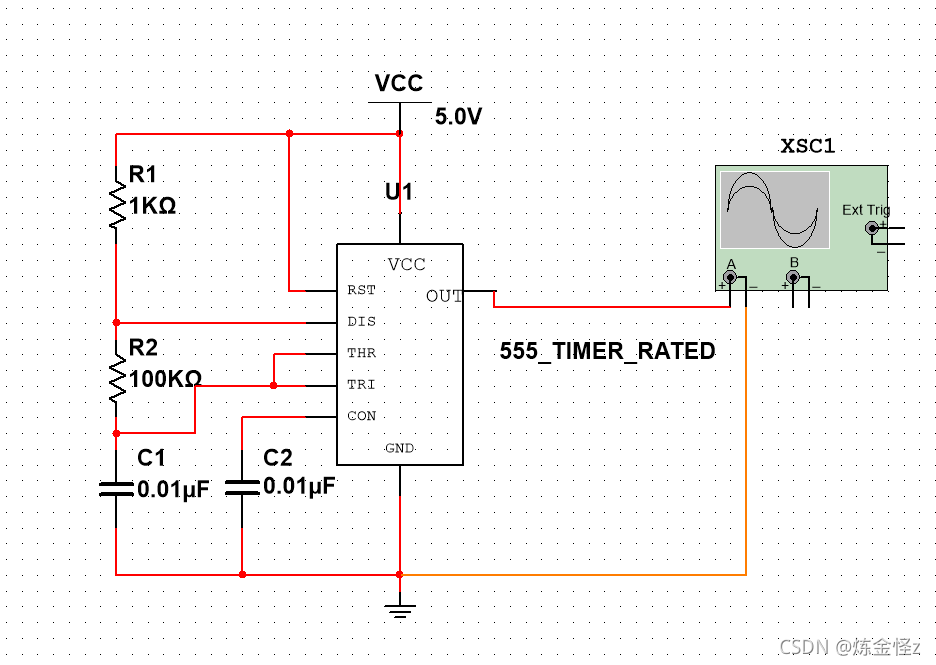

3.多谐振荡器

NE555的工作原理

555定时器的功能主要由两个比较器决定.两个比较器的输出电压控制RS触发器和放电管的状态.在电源与地之间加上电压,当5脚悬空时,则电压比较器A1的反相输入端的电压为2VCC /3,A2的同相输入端的电压为VCC/3.若触发输入端TR的电压小于VCC /3,则比较器A2的输出为1,可使RS触发器置1,使输出端OUT=1.如果阈值输入端TH的电压大于2VCC/3,同时TR端的电压大于VCC /3,则A1的输出为1,A2的输出为0,可将RS触发器置0,使输出为О电平.

输出高电平时间：TH=ln2(R1+R2)*C1
输出低电平时间：TL=ln2 R2 *C1
振荡周期：T=ln2(R1+2R2)*C1

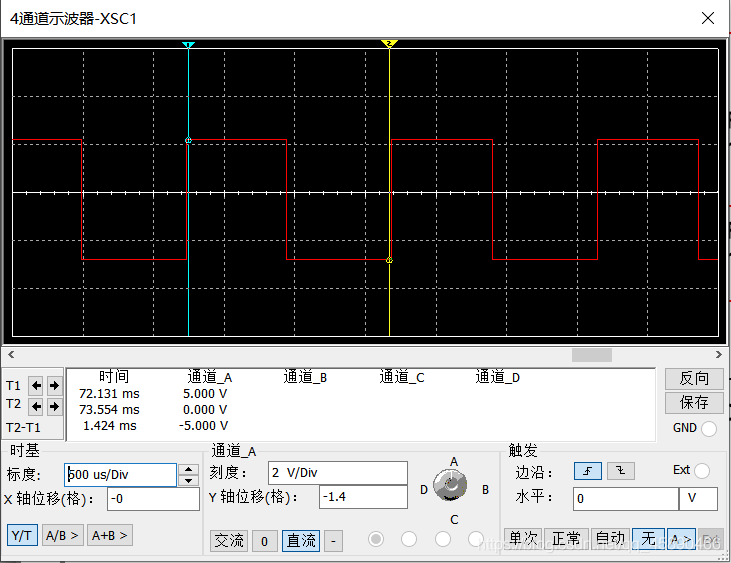

输出波形的周期

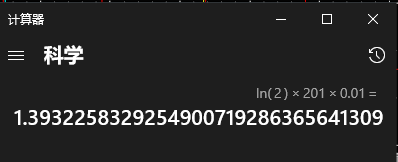

计算的周期

可见计算的周期与实测的周期误差很小。
