FPGA学习笔记（三）：分频器电路---偶数分频器设计

目录

一、逻辑设计

1.端口设计

2.波形图绘制

二、程序设计

1.分频器代码

2.仿真代码

3.仿真结果

总结

---

使用Verilog语言设计一个分频器电路，能够对输入时钟进行分频，得到我们所需要的时钟。

---

一、逻辑设计

1.端口设计

模块的输入端口包含系统时钟sys_clk、复位信号sys_rst_n；输出端口包含分频后的输出时钟信号out_clk。

2.波形图绘制

偶数分频实现原理：
        假设为N（偶数）分频，计数到N/2-1，然后时钟翻转、计数器清零，如此循环就可以得到N（偶）分频。举个例子，比如晶振时钟是50Mhz时钟，想得到 一个12.5Mhz的时钟，进行四分频设计，即计数到4/2-1=1，然后时钟翻转、计数器清零，就可以得到一个12.5Mhz的时钟。

二、程序设计

根据波形图使用Verilog编写计数器（divider_4.v）代码

1.分频器代码

代码如下：

// 偶数分频器，实现4分频
module divider_4(
    input sys_clk,         // 系统时钟输入
    input sys_rst_n,       // 系统复位信号，低电平有效

    output reg out_clk     // 输出时钟
);
//修改N的值和计数器的位宽可以实现其他偶数分频
parameter MAXCount = 4 / 2 - 1; // N（偶数）分频，计数到 N/2-1，N = 4
reg [1:0] cnt;                   // 计数器

// 计数器
always @(posedge sys_clk or negedge sys_rst_n) begin
    if (!sys_rst_n) // 复位状态
        cnt <= 2'd0;
    else if (cnt == MAXCount)
        cnt <= 2'd0;// 达到计数上限计数器清零
    else
        cnt <= cnt + 2'd1;// 正常计数
end

// 输出时钟翻转控制
always @(posedge sys_clk or negedge sys_rst_n) begin
    if (!sys_rst_n) // 复位状态
        out_clk <= 1'b0;
    else if (cnt == MAXCount) // 达到计数上限
        out_clk <= ~out_clk; // 翻转输出时钟
end

endmodule

2.仿真代码

代码如下：

`timescale 1ns / 1ns

module tb_divider_4();
reg sys_clk       ;
reg sys_rst_n     ;

wire out_clk;

// 初始化
initial begin
    sys_clk = 1'b1;      // 初始化系统时钟为高电平
    sys_rst_n <= 1'b0;   // 复位信号
    #201;
    sys_rst_n <= 1'b1;

end

// 时钟周期性翻转
always #10 sys_clk = ~sys_clk;

// 实例化
divider_4 divider_4_inst(
    .sys_clk  (sys_clk  ),
    .sys_rst_n(sys_rst_n),

    .out_clk  (out_clk  )
    );

endmodule

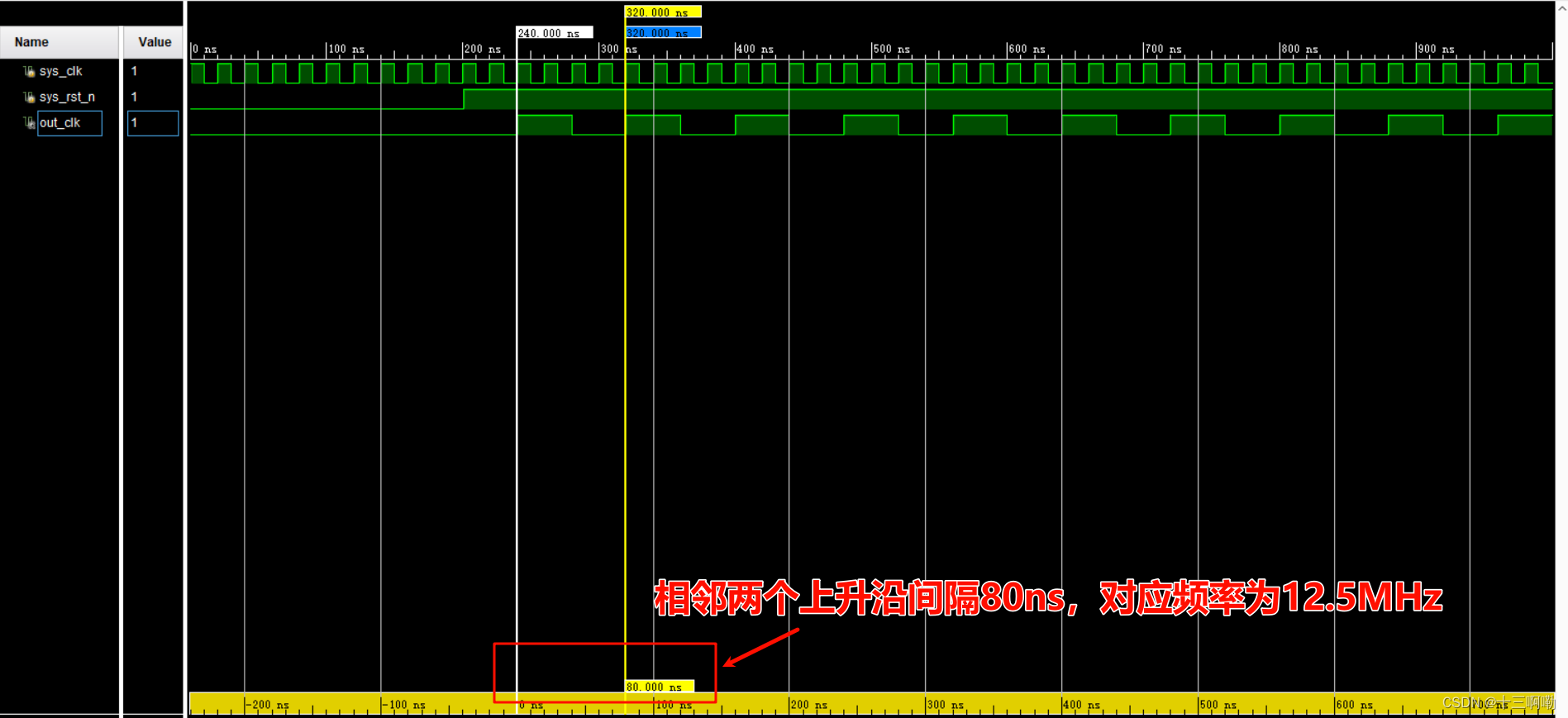

3.仿真结果

        out_clk信号在计数器计数到1时进行翻转，out_clk相邻两个上升沿间隔80ns，对应频率为，对sys_clk系统时钟的4分频，与绘制的波形图一致。

---

总结

        在FPGA的设计中，由于板卡的晶振一般是固定的，而对于一些工程而言晶振时钟并不是都能满足设计需求，所以在项目设计中我们经常使用分频器对输入时钟进行分频，本文主要针对偶数分频器的进行设计。
