CTF--图片隐写之修改图片宽和高

这也是做图片杂项时前几步需要考虑的,有时没有任何线索就去修改宽高

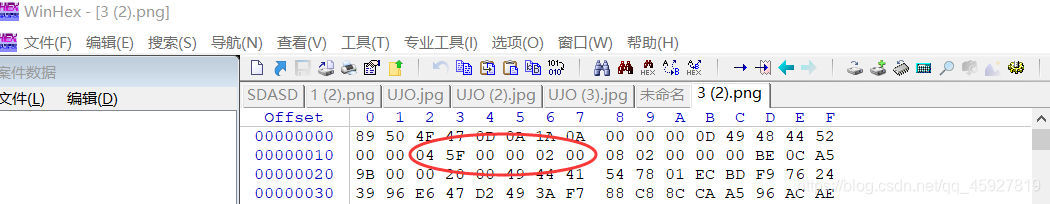

比如我们拿到这样一个图片在这里插入图片描述一看这个图片就明显缺失了一部分,直接去修改图片的宽和高,查看一下图片的宽高:1119*512。将1119转换成16进制为45f,512转换成16进制就是200,把图片拉进winhex里边:在这里插入图片描述找到宽和高代表的16进制码,其实第二行开始的00 00 04 5F 代表的就是宽,00 00 02 00代表的是高,这张图片明显高不足,那么直接将02 00 改为宽代表的16进制码,即04 5F,改完之后直接Ctrl+s保存,再打开直接看到了flag。在这里插入图片描述
