CubeMX配置ADC多通道选择读取（非DMA）

最近在做项目时需要stm32f103分别读取角度传感器值和电压值，采用HAL库+CubeMX方式并没有找到像标准库一样直接可以调用ADC_RegularChannelConfig()函数选择ADC的通道，各种查找后找到一种解决方案，分享一下。

1 利用CubeMX建立工程

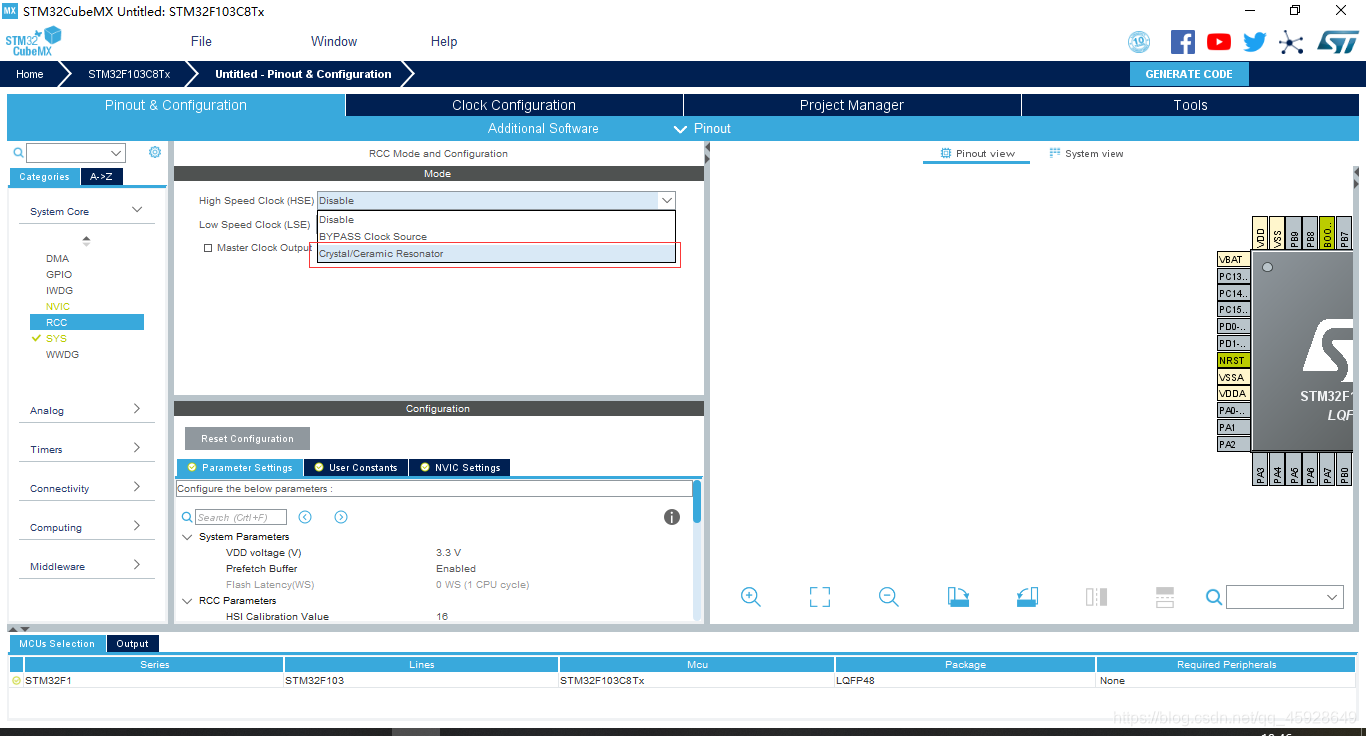

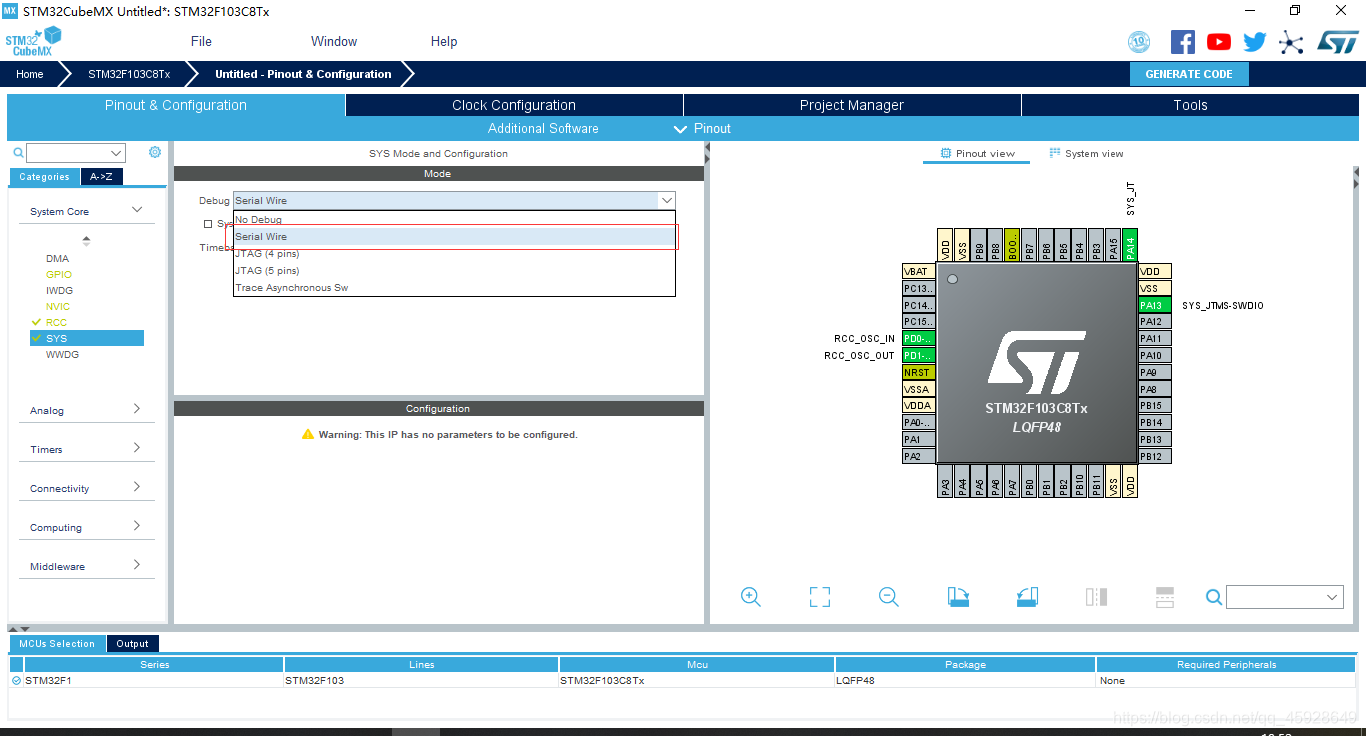

这里采用的是常用的STM32F103C8T6芯片，选择外部高频时钟，SWD调试
在这里插入图片描述

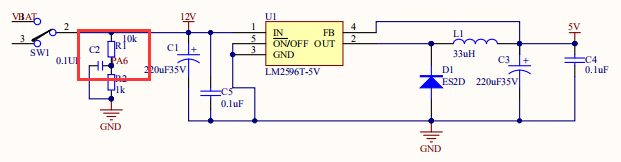

根据原理图，PA6口采集电压值，PA3口采集角度传感器值，分别对应ADC1通道6和通道3

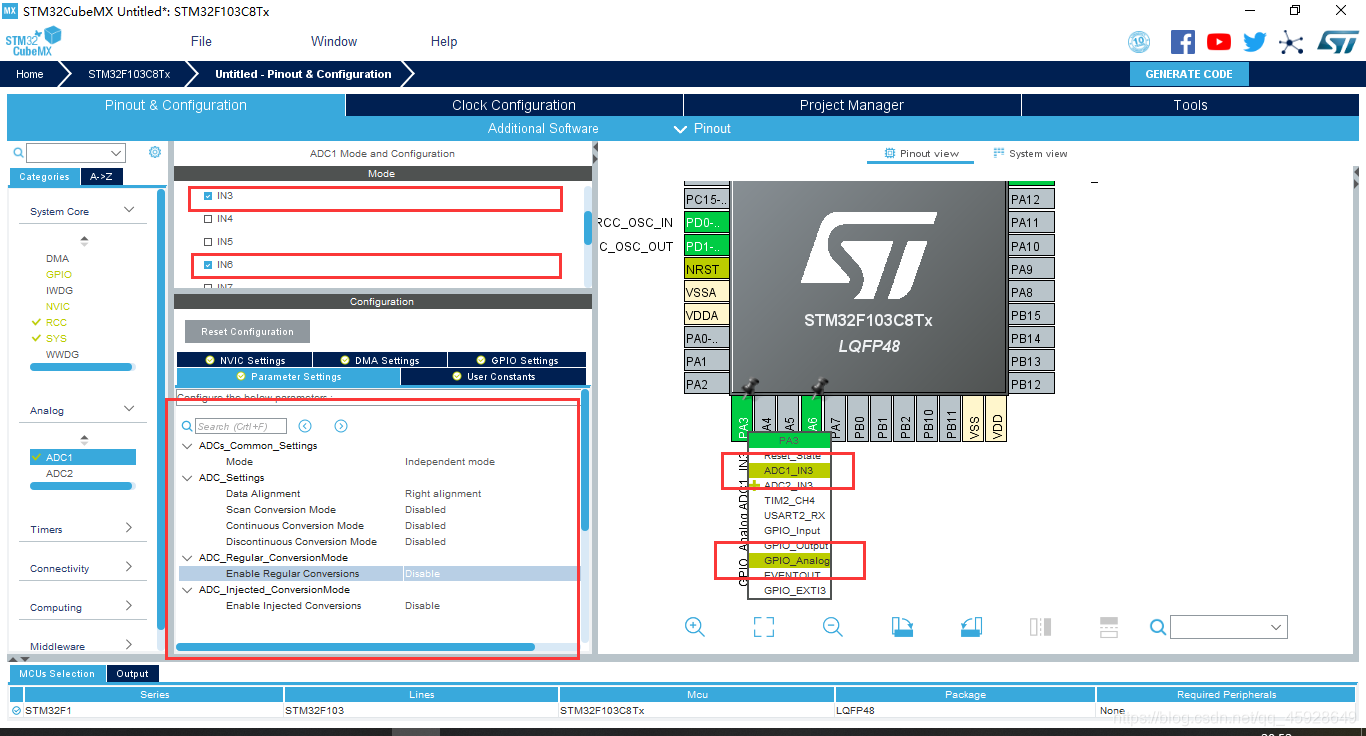

配置ADC1，选择ADC通道3和通道6，独立模式、右对齐、取消规则转换

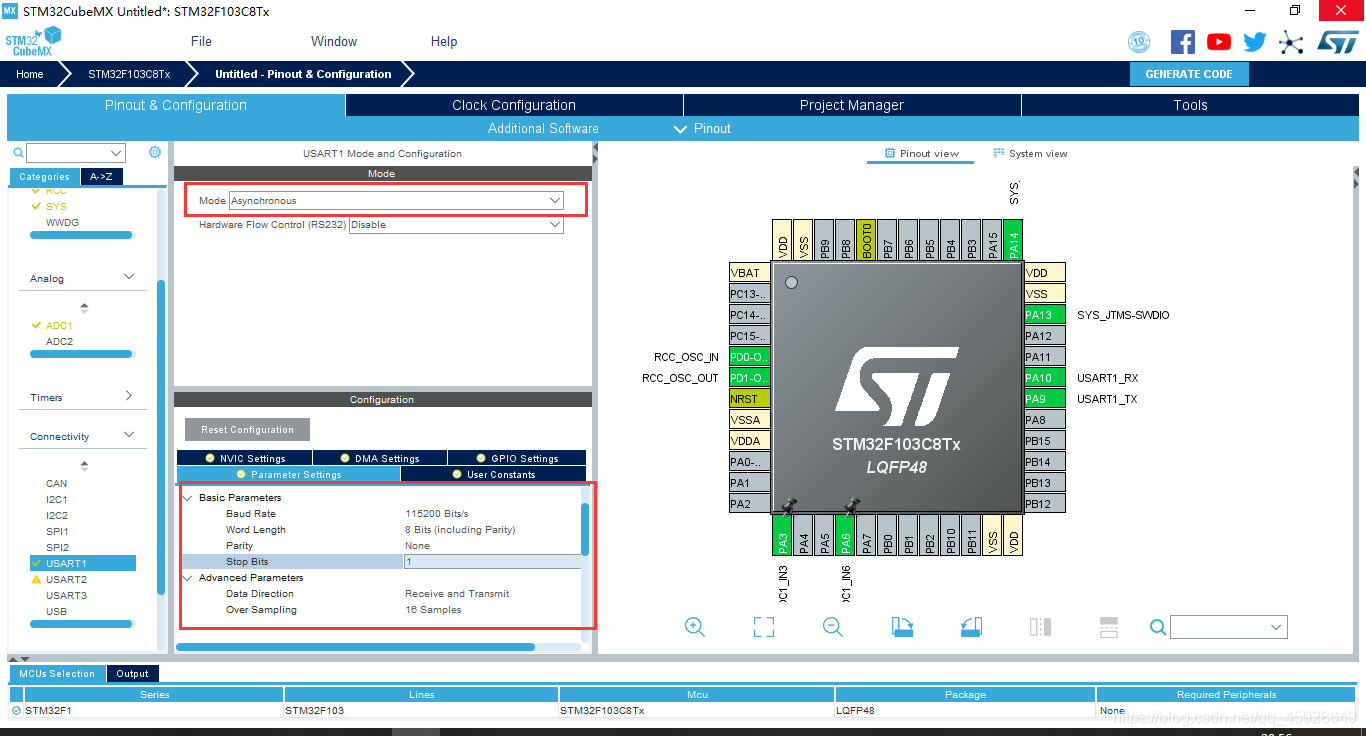

配置串口，方便打印角度值和电压值

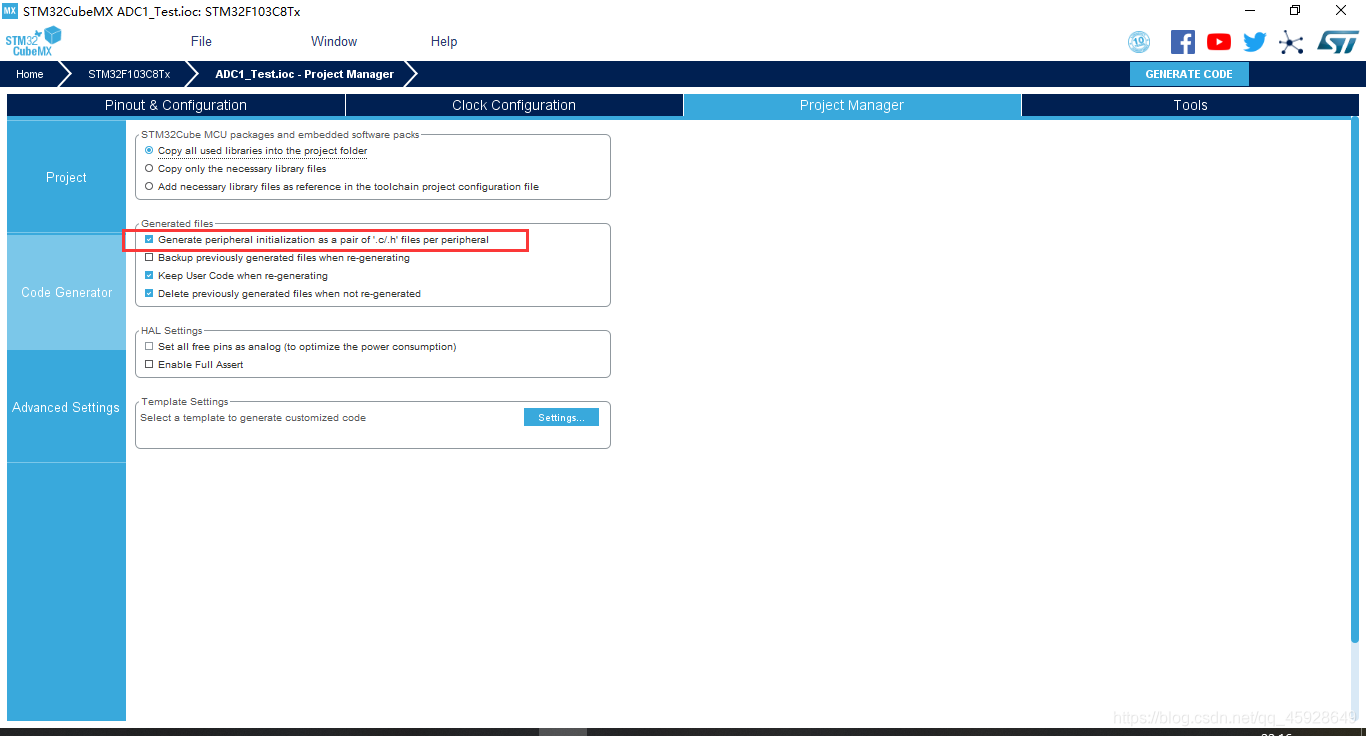

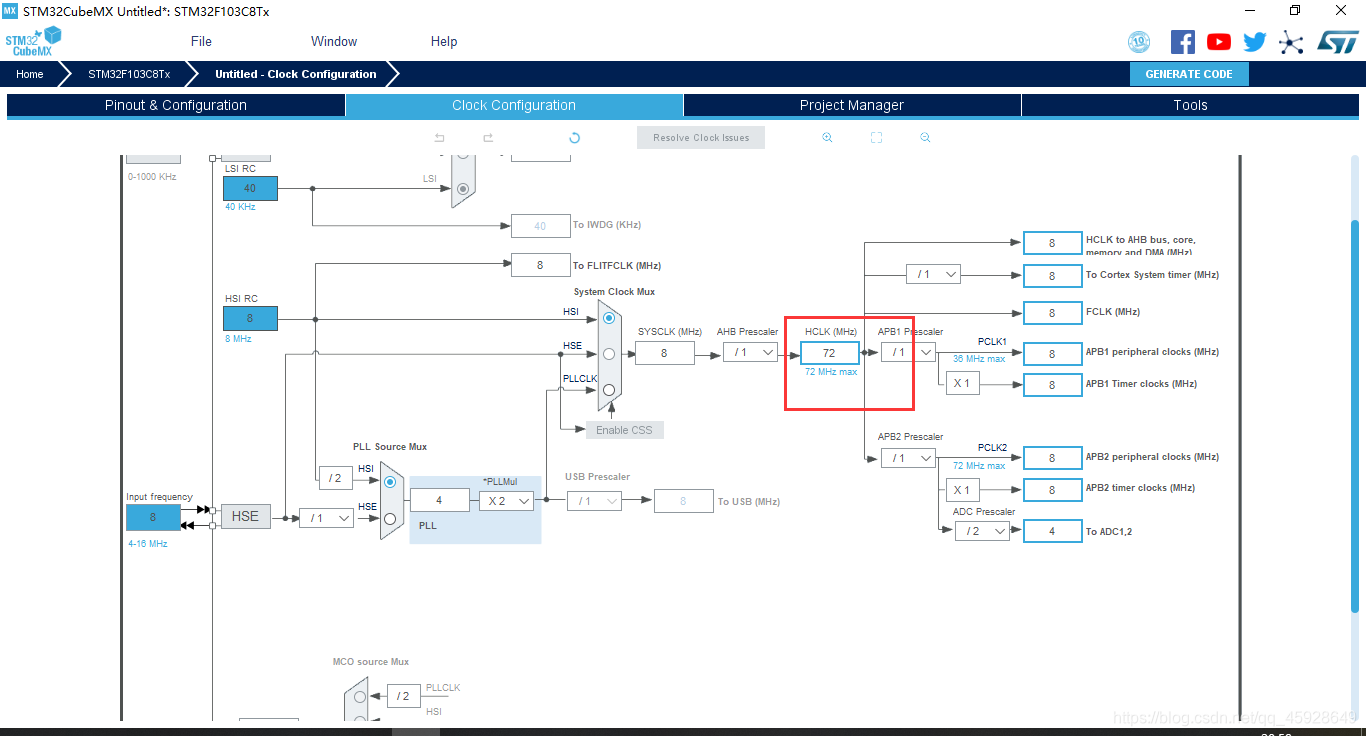

设置主时钟为72MHz，完成CubeMX工程配置。
在这里插入图片描述

2 编写单独读取ADC通道函数

建立sConfig结构体，选择不同通道实现单独读取

//ch(1-6Chnnal),times(读取次数)
uint32_t ADC_Get_Average(uint8_t ch,uint8_t times)
{

	ADC_ChannelConfTypeDef sConfig;		//通道初始化
	uint32_t value_sum=0;
	uint8_t i;
	switch(ch)							//选择ADC通道
	{

		case 1:sConfig.Channel = ADC_CHANNEL_1;break;
		case <
