计算机组成原理之定点加法、减法运算详解(含双符号位运算结果溢出处理)

我们利用补码表示负数后，可以将负数当做正数一样来处理，所以在运算器中，加法器就可以完成加法和减法的工作。

补码加法

补码加法的公式是：[x]_补+[y]_补=[x+y]_补 （mod 2ⁿ⁺¹）

eg:1.x=+1001,y=+0101,求x+y.
01001
+00101
01110
所以x=y=+1110.

2.x+1011,y=-0101,求x+y.
01011
+11011
00110
所以x+y=+0110.

补码减法

补码减法的公式为：[x-y]_补=[x]_补-[y]_补=[x]_补+[-y]_补 （mod 2ⁿ⁺¹）
其中，从[y]_补求[-y]_补的法则是：对[y]_补包括符号位“求反且最末位加1”，表示为：[-y]_补=(求反)[y]_补 +2^-n.
ps:利用负的真值求补码也可以实现。

eg：1.已知x=-1110,y=+1101,求[x]_补,[-x]_补,[y]_补,[-y]_补.
[x]_补=10010.
[-x]_补=[+1110]_补=01110.
[y]_补=01101.
[-y]_补=[-1101]_补=10011.

2.x=+1101,y=+0110,求x-y。
[x]_补=01101.
[-y]_补=[-0110]_补=11010
故[x-y]_补=[x]_补-[y]_补=[x]_补+[-y]_补=01101+11010=00111=+0111

溢出概念与检测方法

在定点整数运算过程中如出现大于字长绝对值的现象称为“溢出”，在定点机中出现溢出时其结果是不正确的，故运算器必须能检测出溢出。
eg：1.x=+1011,y=+1001,求x+y。
[x]_补=01011，[y]_补=01001.
01011
+01001
10100
x+y=10100=-0100，这样两正数相加结果是负数，显然是错误的。
2.x=-1101,y=-1011,求x+y。
[x]_补=10011，[y]_补=10101.
10011
+10101
01000
x+y=01000=+1000，两负数相加结果是正数，同样是错误的。

两个正数相加结果大于机器字长所能表示的最大正数称为正溢；
两个负数相加结果小于机器所能表示的最小负数称为负溢；
为了判断“溢出”是否发生我们采用双符号位法，又称为“变形补码”：

遵循规则：1.两个符号位都看作数码一样参加运算
2.两数进行以2ⁿ⁺²为模的加法，最高符号位上产生的进位要丢掉。
正数：00xxxxx
负数：11xxxxx
如果两数相加后结果的符号位出现“01”或“10”两种组合表示发生溢出（最高符号位永远指示正确的符号）
eg：
1.x=+1100,y=+1000,求x+y。
[x]_补=001100，[y]_补=001000.
[x+y]_补=001100+001000=010100
两符号位数字不同，出现"01"，出现正溢出。
这时的正确答案应该是比原来的四位多一位，而最高位永远指示正确的符号，所以答案是x+y=+10100

2.x=-1100,y=-1000,求x+y.
[x]_补=110100，[y]_补=111000.
[x+y]_补=110100+111000=101100
两符号位数字不同，出现“10”，出现负溢出。
最终答案是x+y=-10100【对101100求反+1，得010100(这个是-[x+y]_补)，真值为+10100，所以x+y真值就为-10100】

这是很好用的方法，体会一下

总结出以下检测方法：
1.以变形补码运算，结果两符号位相异表示溢出，相同表示未溢出。
2.采用单符号位法，最高有效位进位和符号位进位相异或，为真则溢出；也就是说最高有效位进位和符号位进位同时为1或0表示未溢出，否则表示溢出。

二进制加法/减法器

二进制数字A_i，B_i和一个进位输入C_i相加，产生一个和输出S_i,以及一个进位输出C_i+1.
这里代入数字模拟流程，了解其底层基本实现原理即可。

这里用到数字逻辑基础，平底为与门，弯底且无曲线为或门，弯底加曲线为异或门。

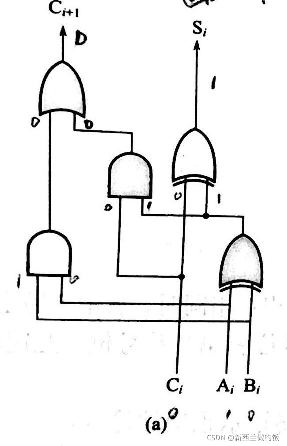

对图(a)所示一位全加器来说，求其结果Si的时间延迟为6T（每级异或门为3T，T为一个“与”门或一个“或”门的时间延迟作为度量单位）

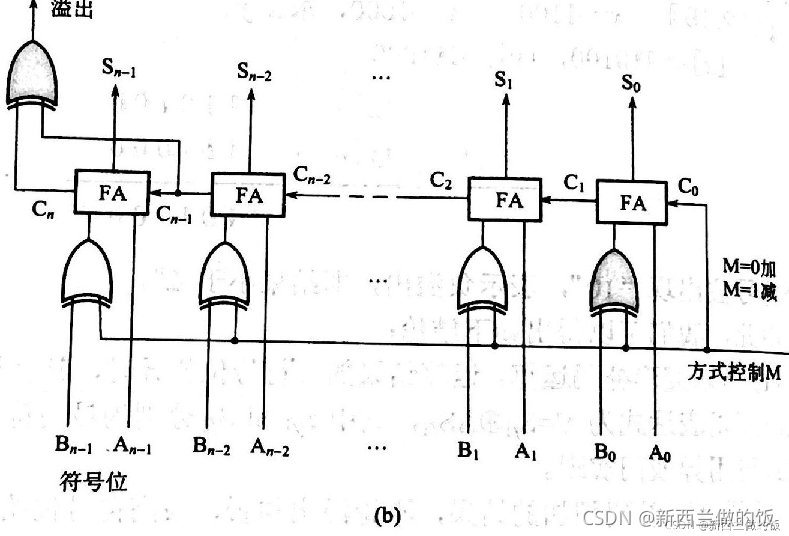

图(b)为n位行波进位加法器，C_i+1的时间延迟为2T。
若采用图a所示的一位全加器并考虑溢出检测，那么n位行波进位加法器的延迟时间t_a为t_a=n*2T+9T=(2n+9)T.
9T为最低位上两级异或门加上溢出异或门的总时间；2T为每级进位链的延迟时间。
