INTERCONNECT实现微环谐振器仿真

官网案例通过组件实现微环谐振器仿真，避免仿真文件过大，组件可以通过FDTD和MODE仿真导入.

引言

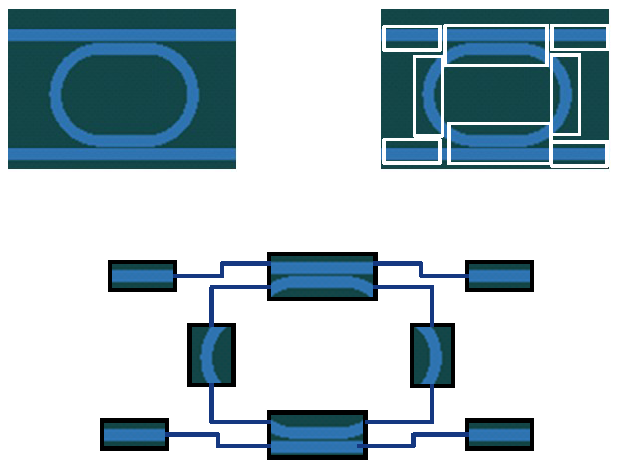

仿真通过将器件分块实现：

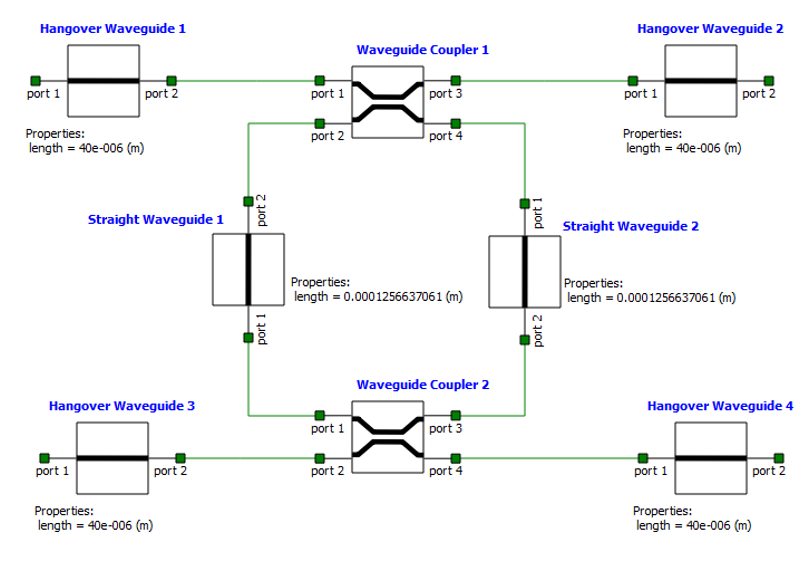

分为波导和耦合器

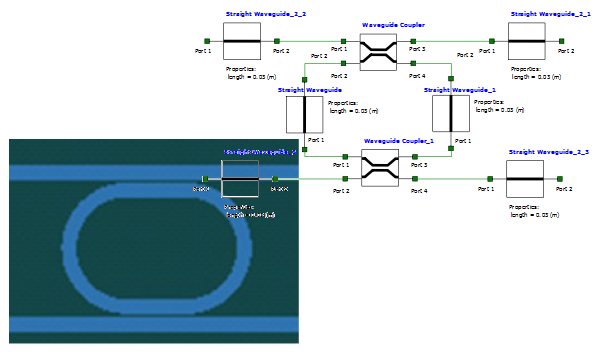

同时，文件库中有封装好问环谐振器器件也可以尝试

讨论：

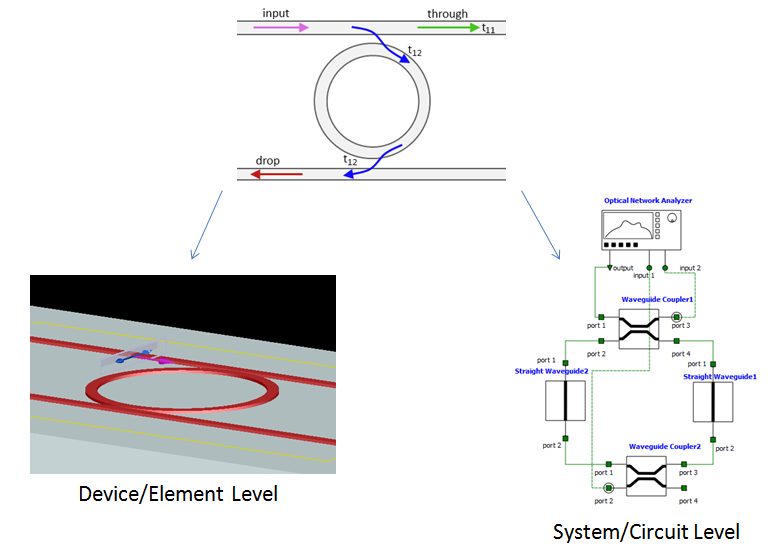

微环谐振器可以同时用FDTD，MODE和INTERCONNECT仿真实现：

如果我们只希望优化器件的gap或耦合长度来实现微环谐振器的目标Q值，那么我们推荐使用 FDTD or MODE. 使用INTERCONNECT来仿真的动力来源于器件过大或组件过多，实现良好的系统设计需要在器件级和系统即来回切换 。

仿真结果

透过率 (TE 模式)

在仿真页面中 "Modeling instructions" 建立仿真结构并运行。 仿真完成后微环谐振器的直通口和负载口光谱可以在“Result View window of ONA_1”中找到.  点击 "transmission" 结果在 "input 1", "mode 1" 下，并选择Visualize > New Visualizer实现可视化.  需要看传输光功率谱线则要选择 "Abs^2" 选项.  仿真结果对应TE模式，因为ONA 的正交标识符“orthogonal identifier”被设置为1.

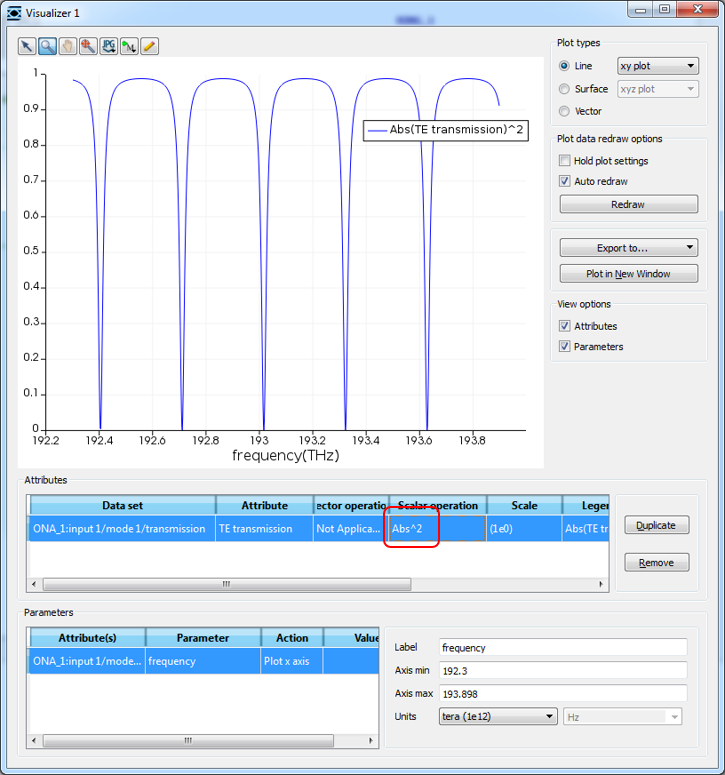

Power transmission at the through port (TE mode)

Power transmission at the drop port (TE mode)

谐振峰分析

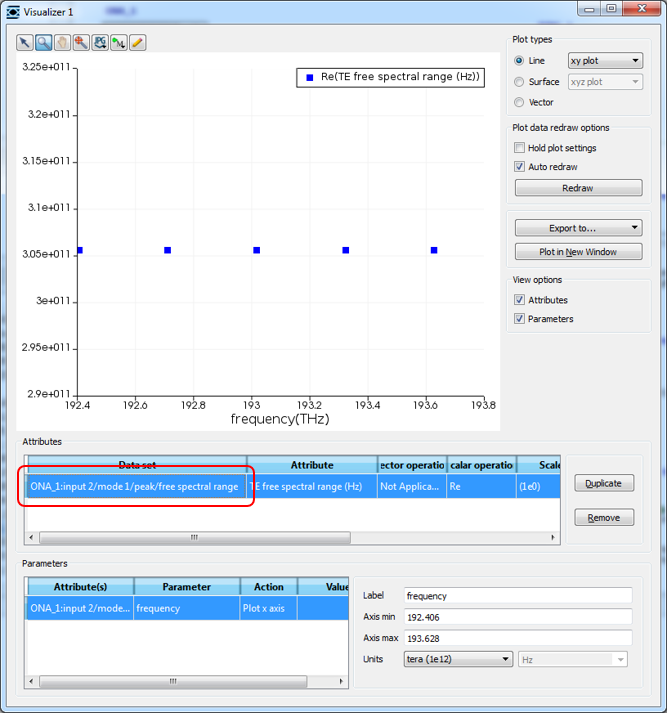

通过峰分析器“peak analysis”可以分析器件的自由光谱范围 (FSR) 和品质因子 (Q).    点击 "free spectral range" 结果，在 "input 2", mode 1", "peak" 并先择 Visualize > New Visualizer.  微环谐振器的FSR估算为  0.3 THz,这一结果也可以通过计算得出 FSR=c/(ng.L)FSR=c/(ng.L) = 0.3059 THz.

如下图所示，同样可以分析微环谐振器的Q值.

透过率 (TM 模式)

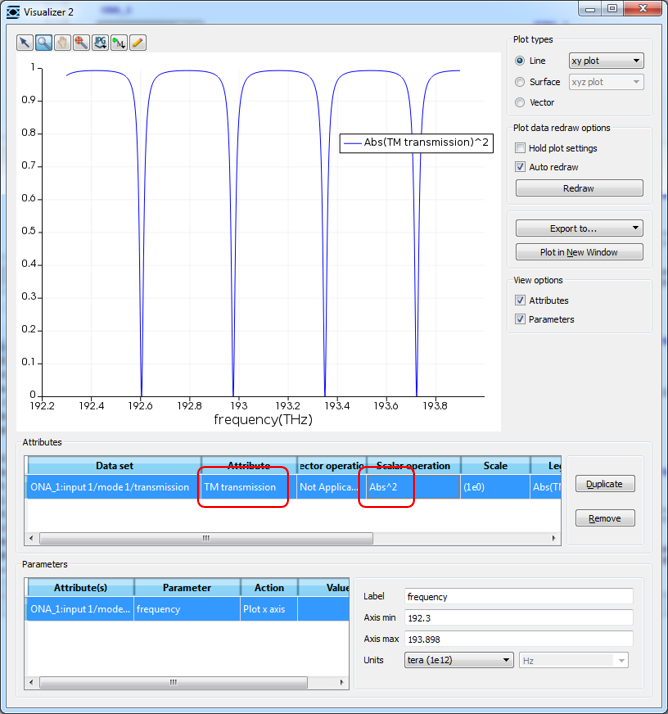

通过在ONA中设置"orthogonal identifier" 为 2.  运行仿真可得到TM模式的透射光谱。
