针对目前集成电路和光学器件向微型化,集成化的发展趋势,以及构建大规模光电一体化集成系统的现实需求,基于SOI(Silicon On Insulator)的微环谐振腔(MRRs)由于其高集成度,与CMOS工艺兼容等优点,迅速成为了热点研究课题,并在高灵敏度传感器,全光网络,光陀螺,光开关等领域显示出了巨大的应用潜力。
本文以2021年发表在Optics Letters上的一篇期刊文章来讲述使用OFDR技术(光频域反射)表征片上微环谐振器相关性能参数,并由此提出一种谐振模本征q因子的计算模型。
MRR器件的一个关键参数是它们的质量因子(Q值),这直接反映了它们以特定频率存储光子的能力。MRR的负载Q因子(Qload)可以由两个因素决定:内部Q值和耦合Q值。在高Q器件的传统测量方法中,可调谐激光器的光耦合到微环谐振器中,然后由光电探测器检测所传输的信号。最终在测得的透射谱上,根据谐振峰归一化传输功率计算。然而,透射光可能会受到偏振旋转、模式分离或其他光扰动影响,因此,Q值计算的准确性也会受到影响。

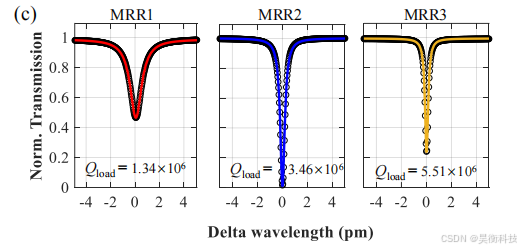

使用洛伦兹拟合后的透射谐振谱(计算得到的3个微环Q值)
对比于传统的透射谱拟合并用归一化功率计算,作者采用另一种全新的方法(OFDR)来测量并评估微环性能。使用昊衡科技的OCI——1500作测试设备,光源扫描带宽设置1525到1590 nm的波长范围,扫描速度10 nm/s,对待测样品进行扫描测试。
- 微环半径r=1.6 mm的MRR样品的光学显微镜图像
- 微环与直波导耦合部分的近距离视图

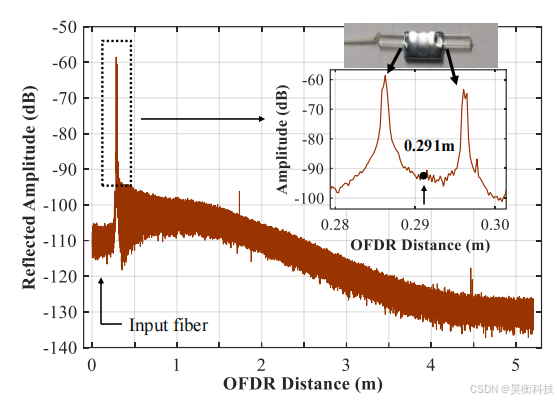

使用OCI——1500得到测试结果
从数据结果上可以看到,在0.291m处有两个反射峰值,分别对应微环入口处边缘耦合的两个面,距离1cm。微环波导总的损耗长度超过4米,其回波信号检测灵敏度达到-130dB。
- 用传统方法测量的共振的透射谱
- 用OFDR方法测量的共振波的频率响应
- 用虚线框突出显示的单个共振的后向散射信号距离——反射信号。x轴上的“0”位置表示MRR的起始位置
由图(c)中OFDR测量得到的传输损耗拟合曲线得到αOFDR=-7.66±0.27 dB/m。根据公式:
其中λ0为中心波长,ng是微环相对折射率。最终计算得出Qload =(3.42±0.12)x106

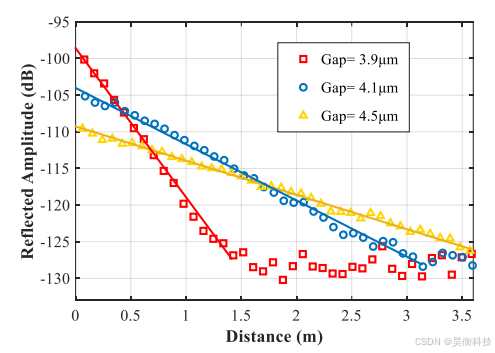

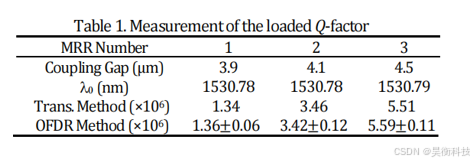

最后,对3种不同耦合间隙的微环分别进行测试并拟合,然后根据前文的Q值计算公式,分别对3种情况作计算,得到结果如下表:
从表中数据可以清楚看到,使用OFDR技术对微环谐振器进行测量,并使用Q值参量表征性能是非常准确的。
总结:利用光频域反射系统表征微环器件,可以方便地获得光在微环中的距离域传播曲线,通过谱线分析,可以准确地提取微环的频率响应和传播损耗特征。该技术还可以推广到其他各类光学微腔的表征实验中,特别是超高Q值微腔的表征。理论上Q值越高,OCI系统距离域的采集点会越多,测量会更容易和准确。而随着微环微腔类器件使用越来越广泛,OFDR测量系统将有广阔应用前景。
