小波分析、小波降噪matlab代码实现

软阈值、硬阈值、固定阈值三种方式

1. 简介

所谓的小波就是指微小的具有波动性的波形，从信号学角度来看，是一个信号滤波的过程。目前，小波去噪已然是一种喜闻乐见的噪声处理方式。
本文使用matlab进行小波降噪，采用软阈值、硬阈值、和固定阈值三种方式，对一维噪声数据进行降噪处理，并输出误差SNR,RMSE,以及降噪前后的噪声图像 。

2. 操作步骤

主要有三个步骤：

1. 对被噪声污染的信号进行小波变换处理；
2. 通过对变换后的小波系数进行处理，去除其中的噪声
3. 小波逆变换，得到去噪后的信号

3. 直接上代码

%%初始化程序
clear,clc
t1=clock;
 %% 载入噪声信号数据，数据为.mat格式，并且和程序放置在同一个文件夹下
load('filename.mat');%matrix
YSJ= filename;
 %% 数据预处理，数据可能是存储在矩阵或者是EXCEL中的二维数据，衔接为一维的，如果数据是一维数据，此步骤也不会影响数据
[c,l]=size(YSJ);
Y=[];
for i=1:c
    Y=[Y,YSJ(i,:)];
end
[c1,l1]=size(Y);
X=[1:l1];
 %% 绘制噪声信号图像
figure(1);
plot(X,Y);
xlabel('横坐标');
ylabel('纵坐标');
title('原始信号');
 %% 硬阈值处理
lev=3;
xd=wden(Y,'heursure','h','one',lev,'db4');%硬阈值去噪处理后的信号序列
figure(2)
plot(X,xd)
xlabel('横坐标');
ylabel('纵坐标');
title('硬阈值去噪处理')
set(gcf,'Color',[1 1 1])
 %% 软阈值处理
lev=3;
xs=wden(Y,'heursure','s','one',lev,'db4');%软阈值去噪处理后的信号序列
figure(3)
plot(X,xs)
xlabel('横坐标');
ylabel('纵坐标');
title('软阈值去噪处理')
set(gcf,'Color',[1 1 1])
%% 固定阈值后的去噪处理
lev=3;
xz=wden(Y,'sqtwolog','s','sln',lev,'db4');%固定阈值去噪处理后的信号序列
figure(4)
plot(X,xz);
xlabel('横坐标');
ylabel('纵坐标');
title('固定阈值后的去噪处理')
set(gcf,'Color',[1 1 1])
%% 计算信噪比SNR
Psig=sum(Y*Y')/l1;
Pnoi1=sum((Y-xd)*(Y-xd)')/l1;
Pnoi2=sum((Y-xs)*(Y-xs)')/l1;
Pnoi3=sum((Y-xz)*(Y-xz)')/l1;
SNR1=10*log10(Psig/Pnoi1);
SNR2=10*log10(Psig/Pnoi2);
SNR3=10*log10(Psig/Pnoi3);
%% 计算均方根误差RMSE
RMSE1=sqrt(Pnoi1);
RMSE2=sqrt(Pnoi2);
RMSE3=sqrt(Pnoi3);
%% 输出结果
disp('-------------三种阈值设定方式的降噪处理结果---------------');
disp(['硬阈值去噪处理的SNR=',num2str(SNR1),'，RMSE=',num2str(RMSE1)]);
disp(['软阈值去噪处理的SNR=',num2str(SNR2),'，RMSE=',num2str(RMSE2)]);
disp(['固定阈值后的去噪处理SNR=',num2str(SNR3),'，RMSE=',num2str(RMSE3)]);
t2=clock;
tim=etime(t2,t1);
disp(['------------------运行耗时',num2str(tim),'秒-------------------'])

4. 运行结果显示

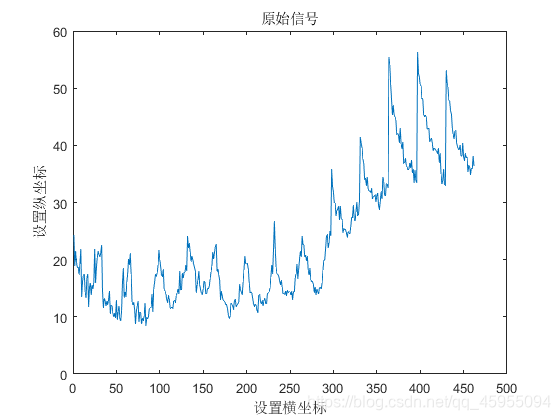

1. 噪声信号图像

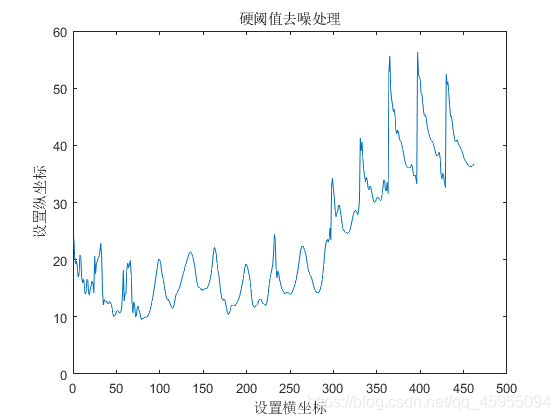

2. 硬阈值去噪图像

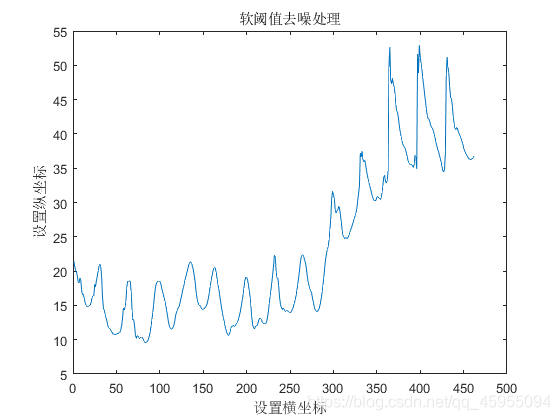

3. 软阈值去噪图像

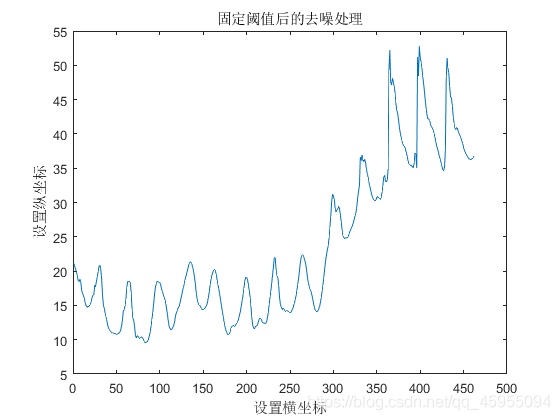

4. 固定阈值去噪图像

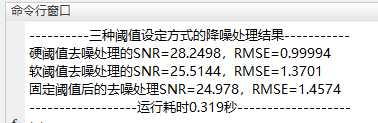

5. 去噪结果的误差对比

由于本人能力有限，欢迎大家指出不足之处，我将尽力完善代码
