STEP7初学者使用方法,S7-300为例
注意事项:在win7系统上装的软件是中文版的,在win10及以上系统装的软件是全英文的。
第一步:双击打开软件,软件图标如下图所示:
第二步:按照STEP7向导,新建项目:

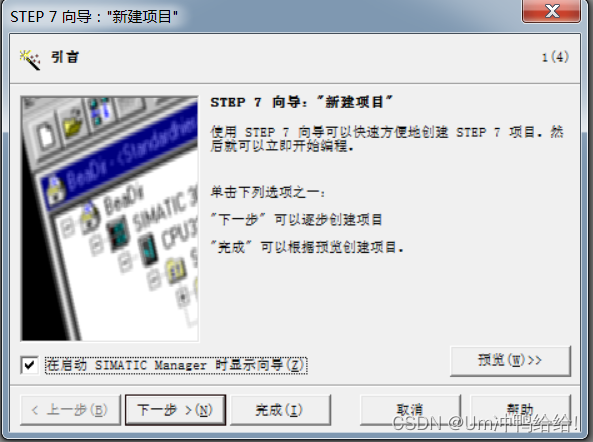

1.直接点击下一步

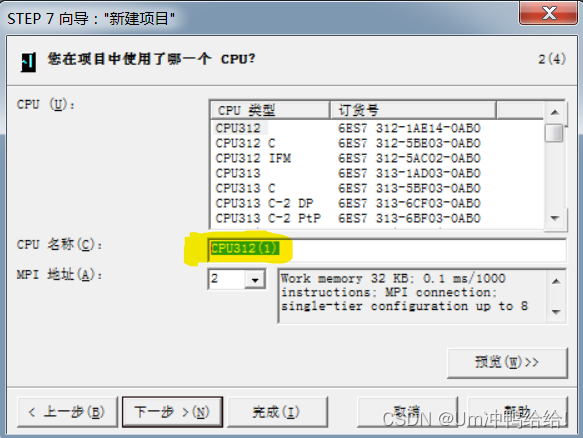

2.可以自己修改CPU名称(英文/数字):

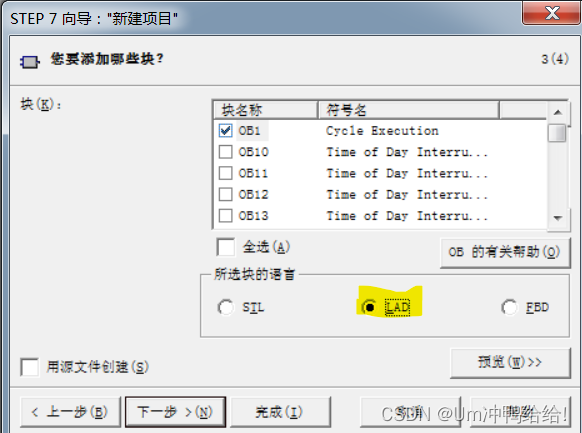

3.所选块的语言:选择LAD

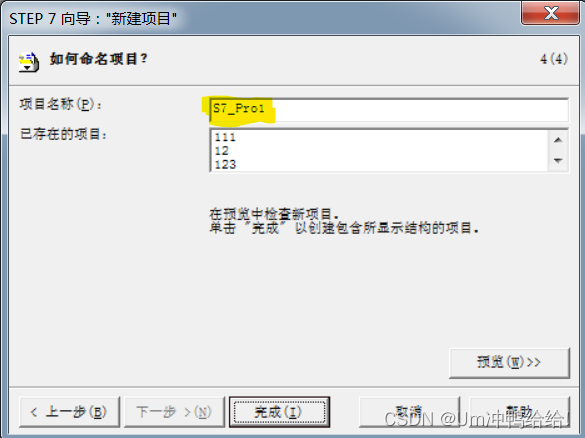

4.项目名称也可以自己命名(英文/数字):

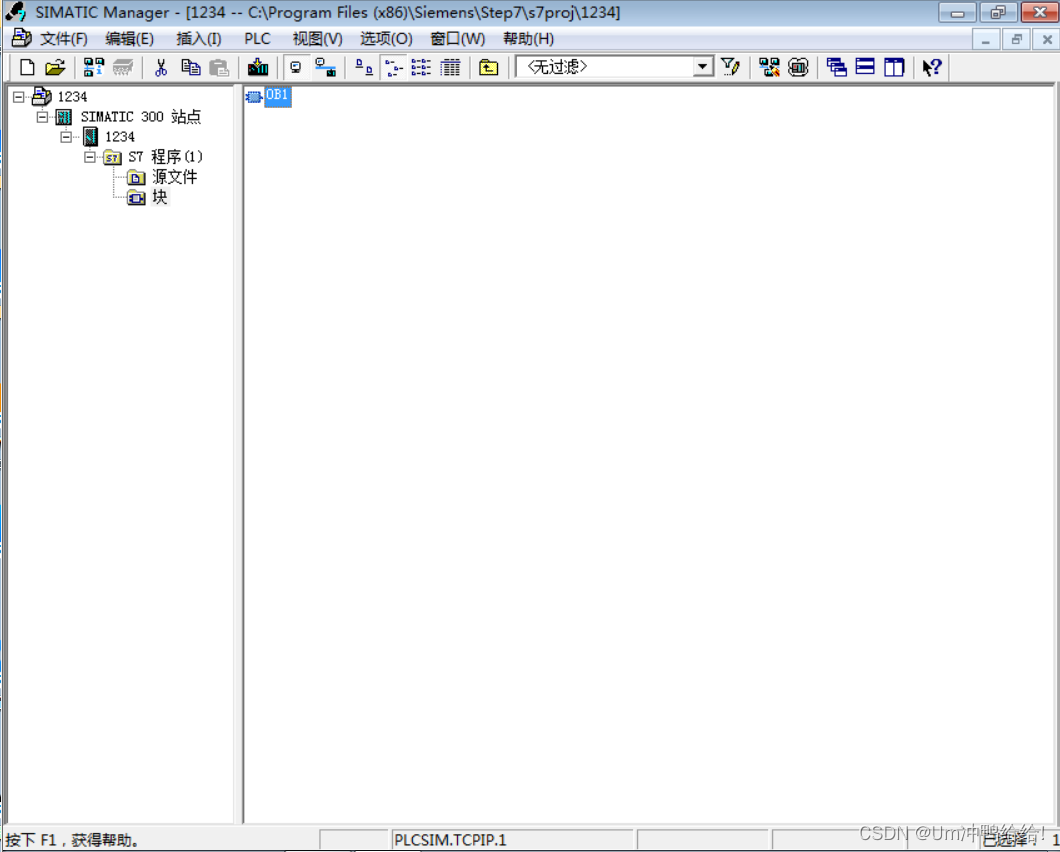

5.点击完成后,进入以下界面:(这里我起的CPU和项目的名称都是1234)
这就代表着一个新项目创建完成了。
第三步:添加硬件

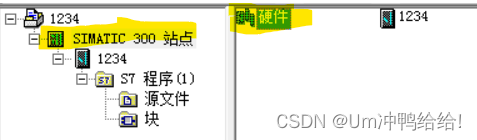

1.点击SIMATIC 300站点,再双击右边的硬件:

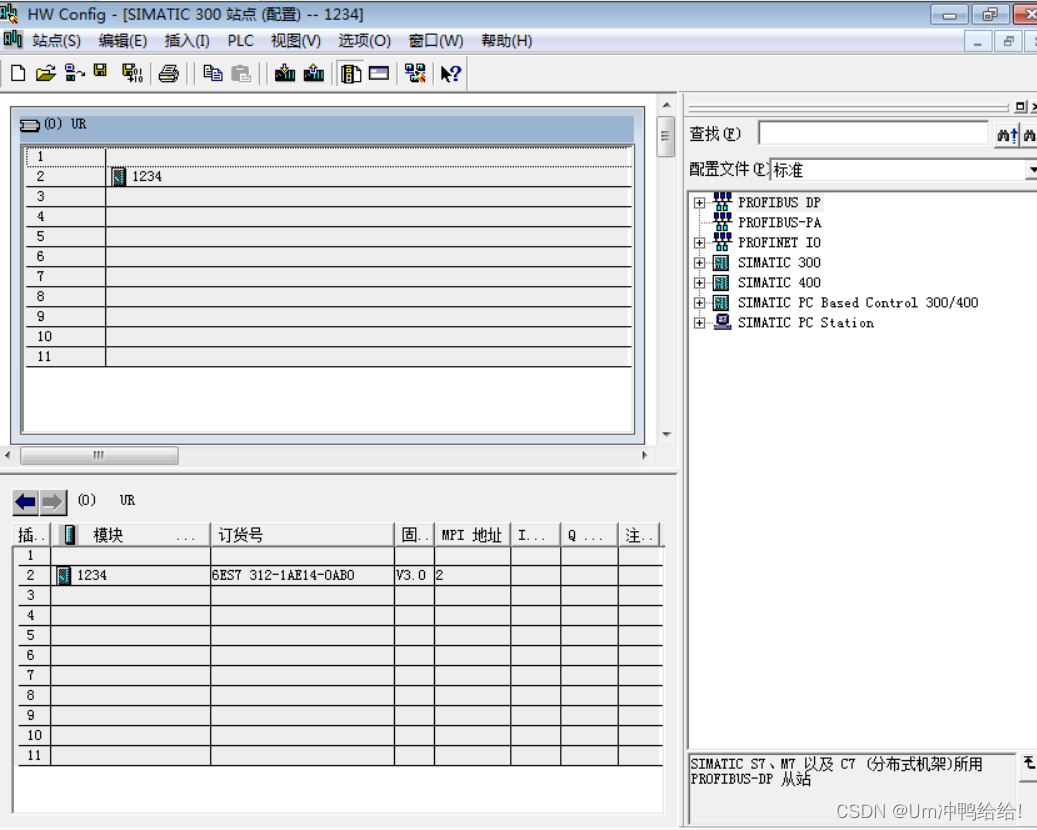

之后就出现以下界面:导轨(RACK)+一个300的CPU

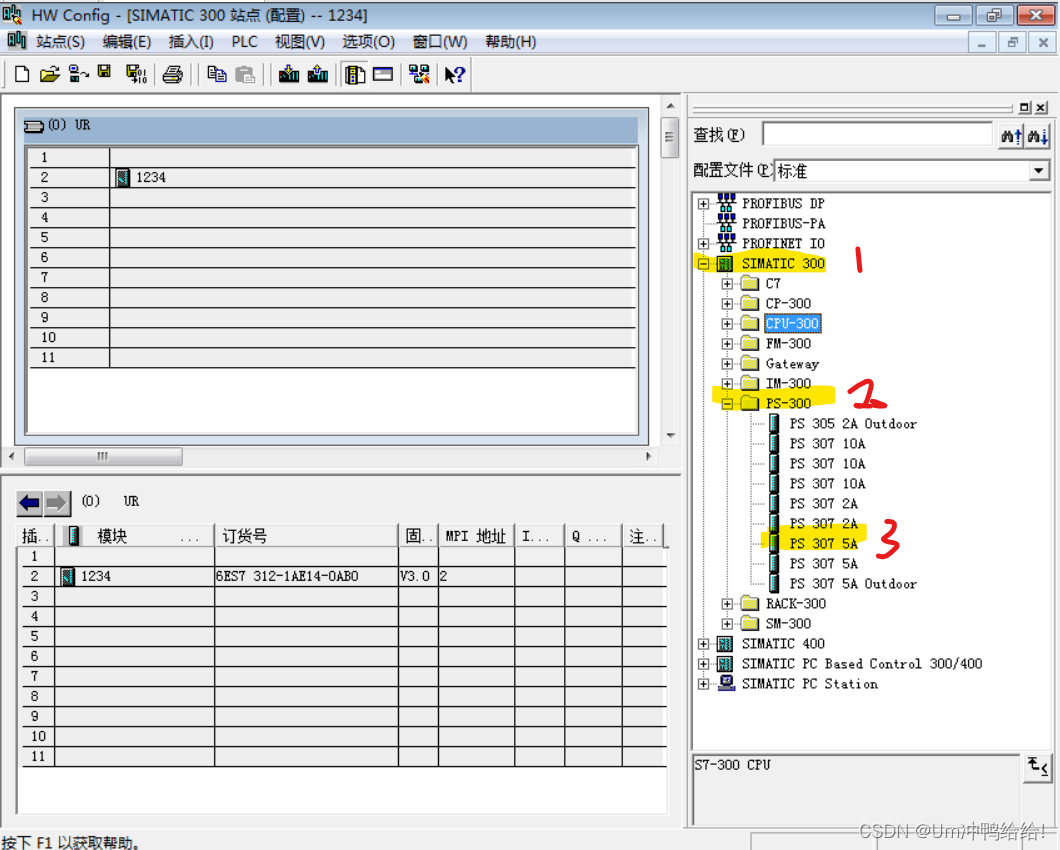

2.添加电源(PS):分别双击右侧的SIMATIC 300、PS-300、PS 307 5A

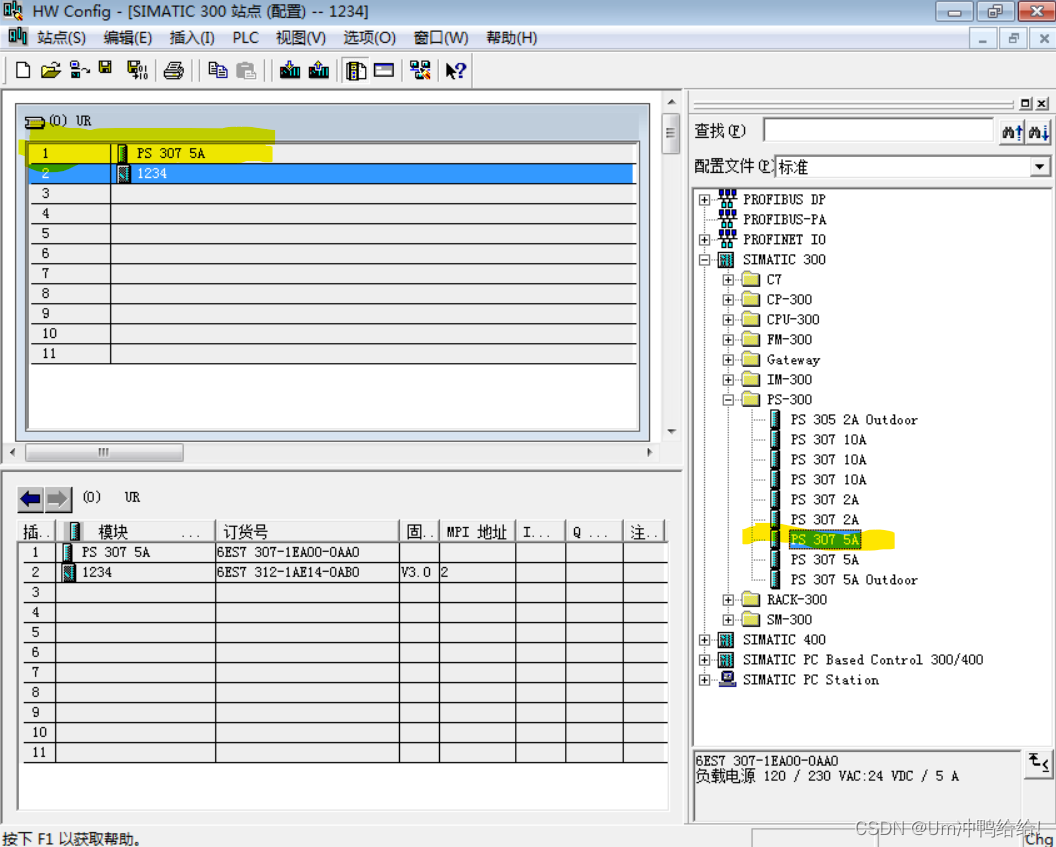

之后就可以在第一行导轨上看到,PS 307 5A已经添加上去了。

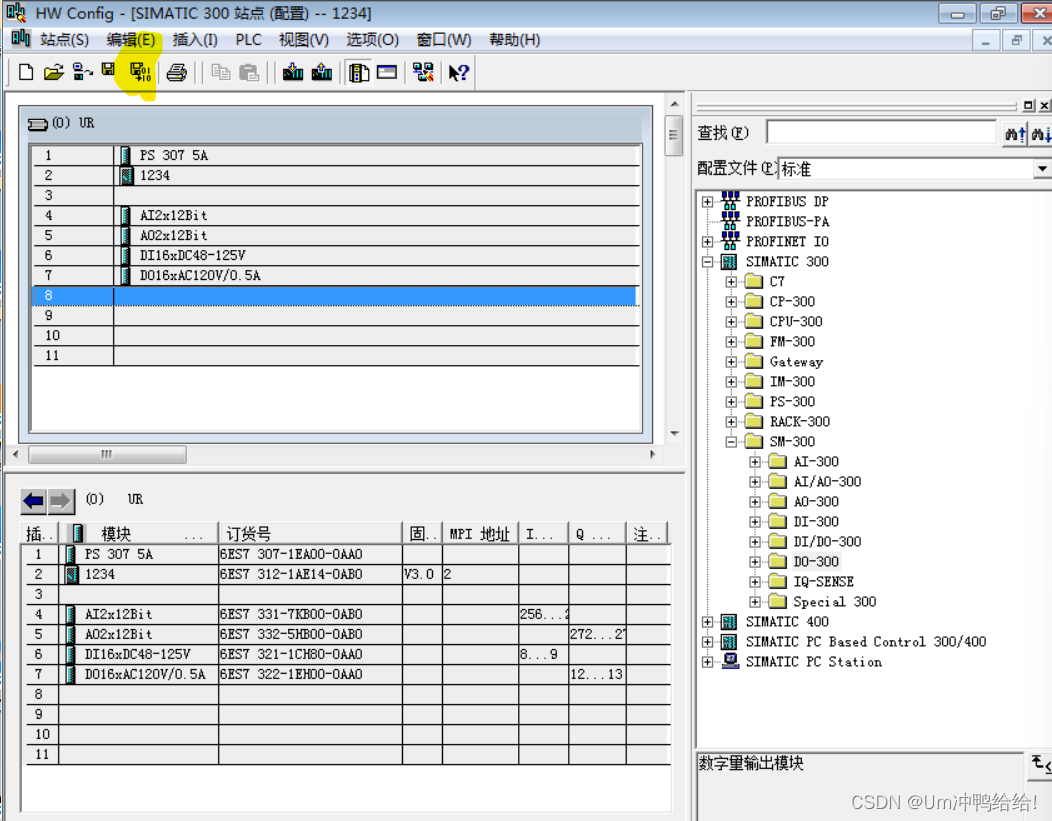

3.添加AI、AO、DI、DO:点击导轨的第4行(第三行先不填写),再分别双击右侧的SM-300、AI-300、SM 331 AI212Bit,之后就会发现AI212Bit出现在第四行导轨上。(添加AO、DI、DO模块也是如此)
4.在导轨上输入完成后,点一下左上角的保存和编译(保存的同时检查一下是否出错)。
第四步:在程序中添加符号
1.返回最初的界面,点击A7 程序(1)、符号,就会出现以下界面:

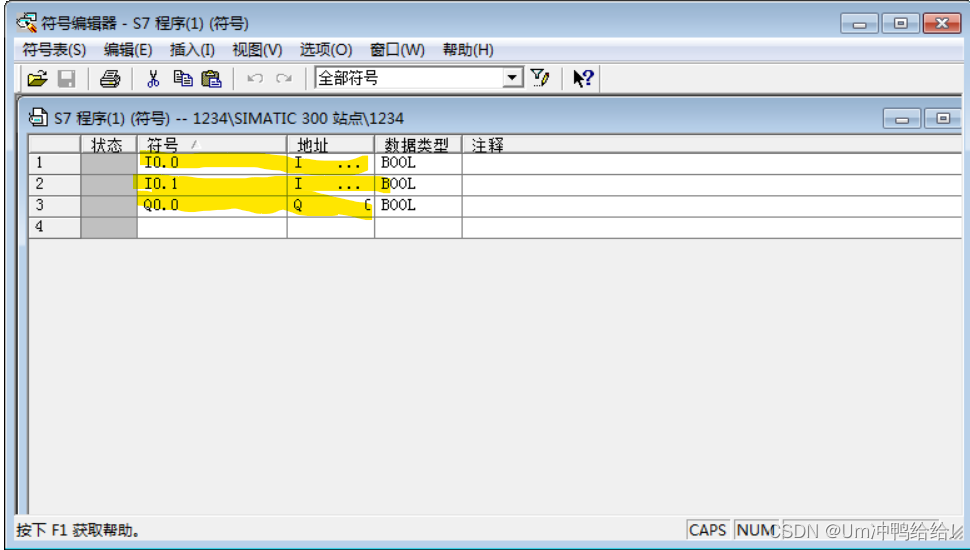

2.在符号下边输入符号的名称,在地址下边输入I0.0、I0.1、Q0.0这样的地址,之后点击保存。

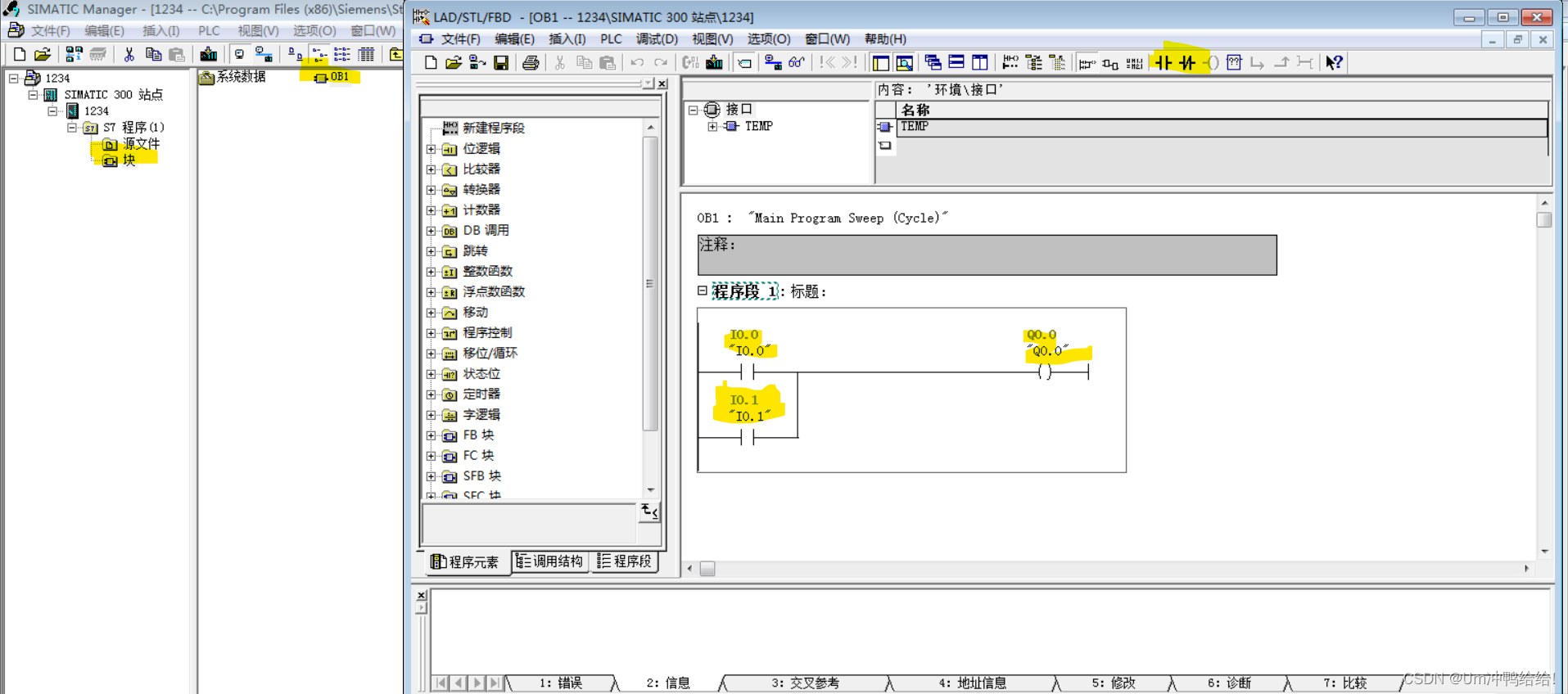

3.上一个保存后直接点右上角的红色×退出即可。返回之前的界面,点击块、0B1,添加I0.0、I0.1、Q0.0等程序段,再点击保存。

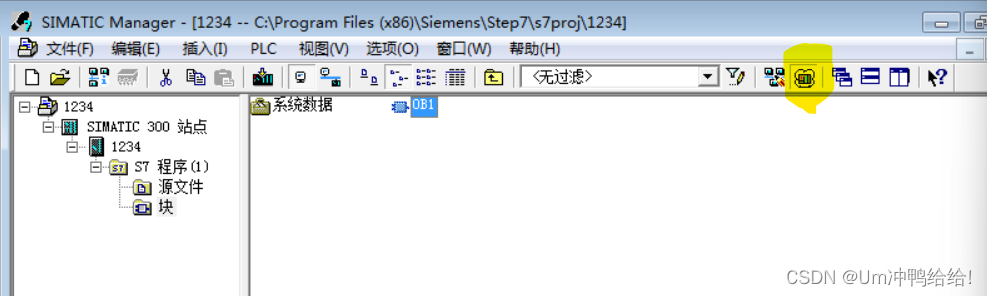

4.返回最初的界面,点击打开仿真器:
5.出现以下界面:(左上角一定要选择PLCSIM(MPI)CPU选择运行(RUN-P),可插入输入变量IB和输出变量QB)
6.然后将上面的界面缩小化,下载硬件和软件:

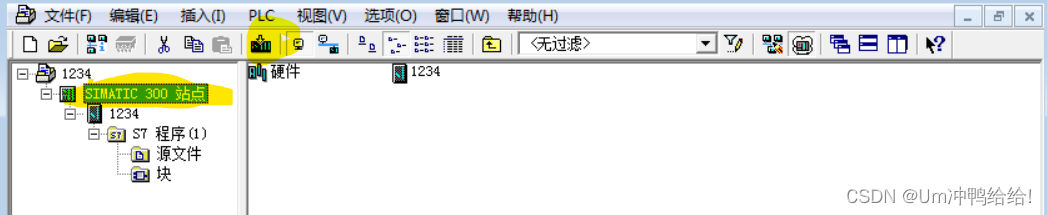

点击SIMATC 300站点,再点击上边的下载;

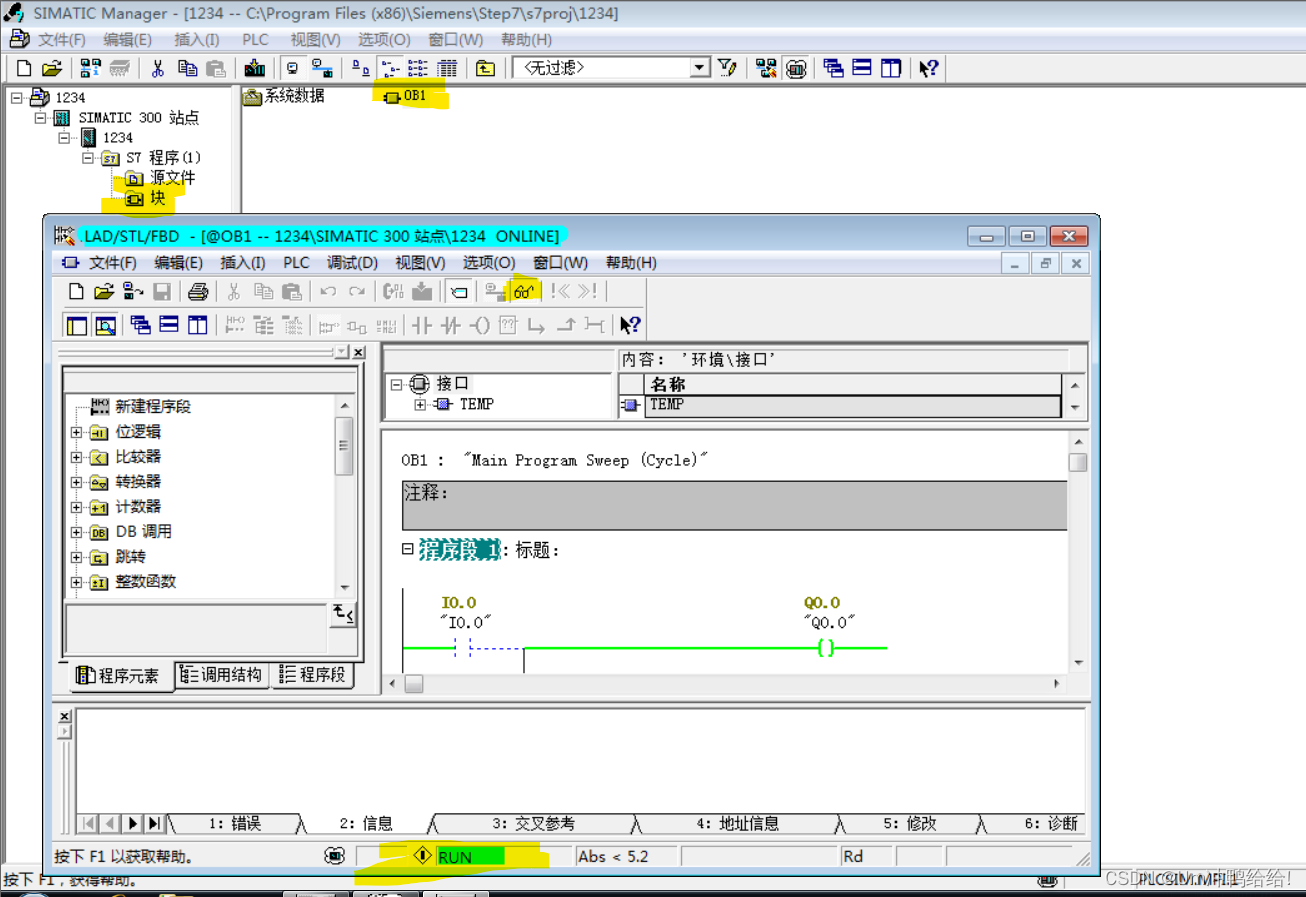

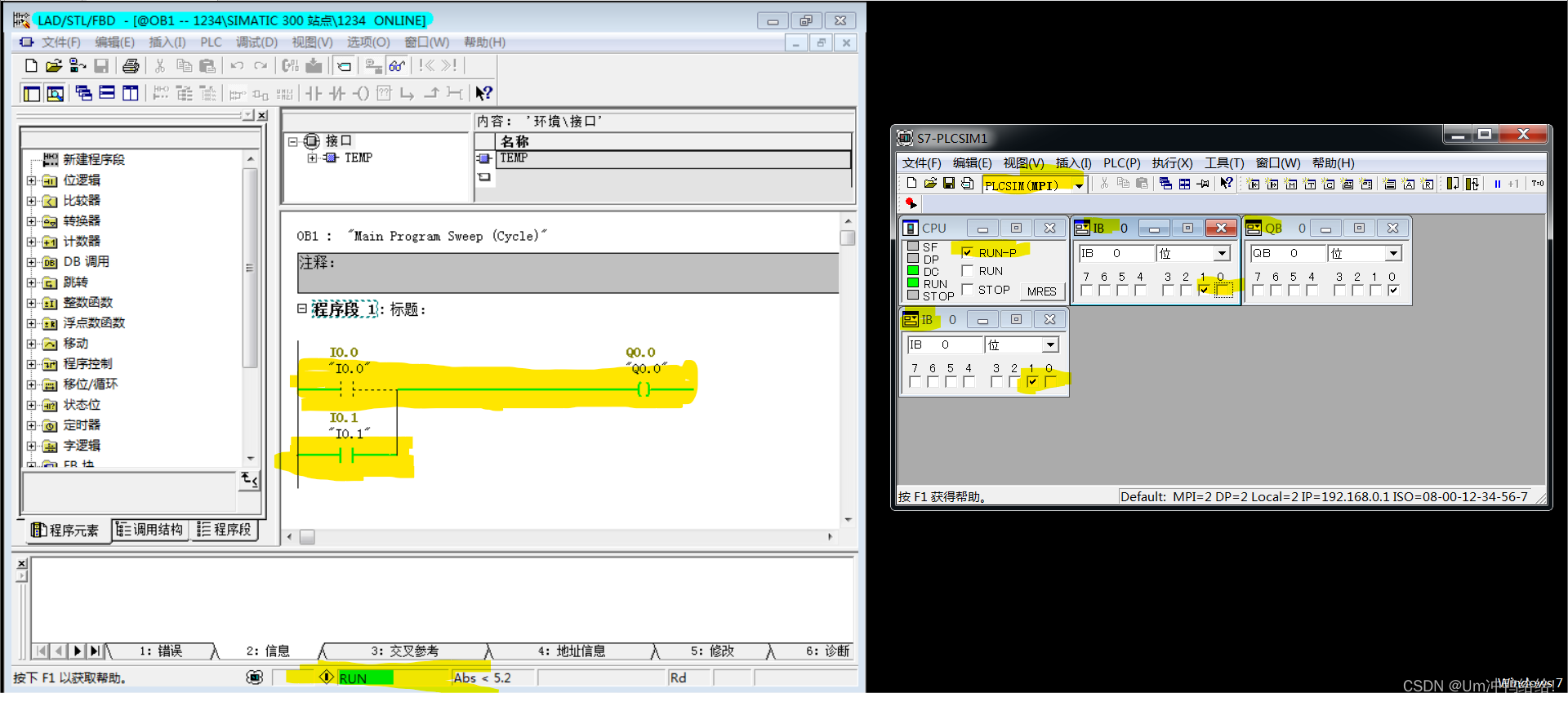

7.然后打开块中的0B1,点击监视开关(小眼镜图标):下边绿色的RUN出现并闪烁不停就说明仿真成功。
8.分别点击仿真器里的I0.0或者I0.1即可关闭打开两个通道。
