OSPF - 7类LSA与特殊区域

 OSPF路由器需要同时维护域内路由、域间路由、外部路由信息数据库。当网络规模不断扩大时，LSDB规模也不断增长。如果某区域不需要为其他区域提供流量中转服务，那么该区域内的路由器就没有必要维护本区域外的链路状态数据库。
 OSPF通过划分区域可以减少网络中LSA的数量，而可能对于那些位于自治系统边界的非骨干区域的低端路由器来说仍然无法承受，所以可以通过OSPF的特殊区域特性进一步减少LSA数量和路由表规模。

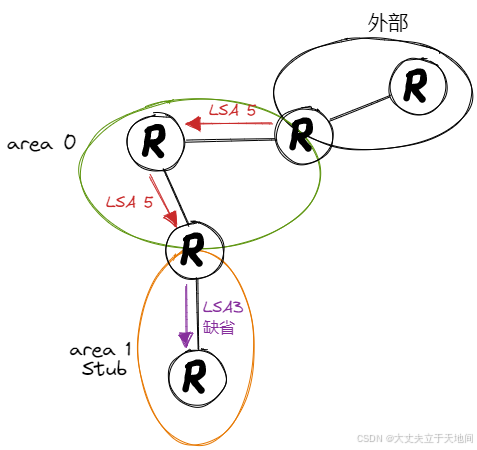

1. stub区域

 他不接收5类LSA（自治系统外部路由），而是ABR使用3类LSA向stub区域发送一条缺省路由来访问其他区域的网络
stub只接受1、2、3类LSA，也就是说他不能引入外部路由，当然5类LSA也不会在末节区域传播

配置很简单
[区域下] stub  //这个区域所有路由器都要配置

 还有一种更节俭的stub区域成为Totally Stub区域，他不仅不接受5类，连3类也不接受，也就是说，这个区域的路由器仅仅保存自己区域LSA，去往其他区域均通过缺省路由访问
配置也很简单

[区域下] stub no-summary  //在ABR上配置就进行，区域中的其他路由器要stub

2. NSSA区域

 其他属性与Stub一样，就是NSSA能够引入外部路由

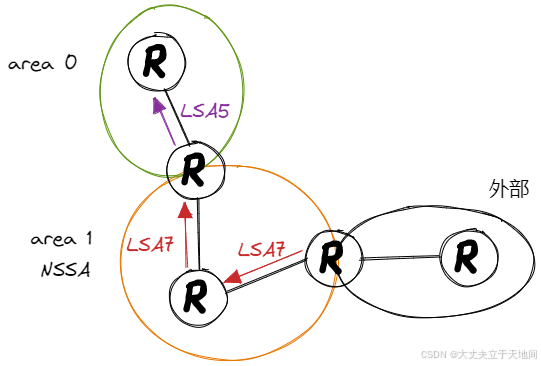

 Stub不允许引入外部路由，可能会发生次优路径问题，所以NSSA区域就发挥作用了，虽然NSSA区域允许引入外部路由了，但是5类LSA又不能在特殊区域中传播，所有又产生了一类新的7类LSA，一个套皮的5类LSA，专门用来在末节区域传播NSSA区域引入的外部路由，先用7类在特殊区域中传，当传到ABR即将进入其他区域时，立马显出真身变为5类LSA继续向外传

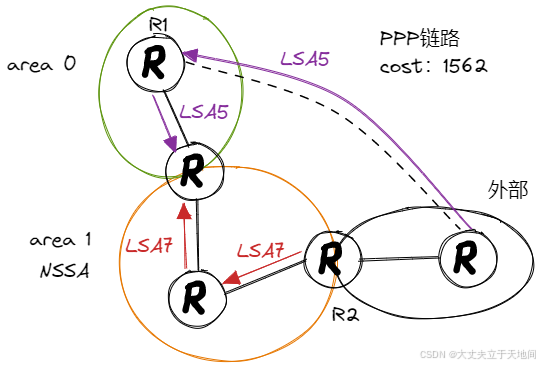

如果还有个ppp链路如下图

 此时区域0与区域1的ABR会收到一条5类LSA和一条7类LSA，那他会选择那条呢？
 7类和5类LSA，优先级是一样的，不存在先后，7类和5类内容几乎一样，所以只需比较开销值，先比内部开销后比外部开销，到达R1的开销是1，到达R2的开销是2，当然选择R1传来的外部路由了

 NSSA区域也可以向Stub区域一样同时设置为Totally NSSA区域，来进一步减少路由表信息

配置也很简单
[区域下] NSSA no-summary  //在ABR上配置就进行，区域中的其他路由器要stub

配置为Totally NSSA区域后，ABR会向Totally NSSA内发送3类和7类LSA各通告一次缺省路由

7类LSA（NSSA-External-LSA）

 作用:由NSSA域的ASBR产生，只能在NSSA区域传播，通告NSSA域的外部路由
 当7类LSA到达NSSA区域的ABR会进行7转5

注意1:由Router id大的ABR进行7转5
注意2:P位防环
注意3：FA地址的次优路径

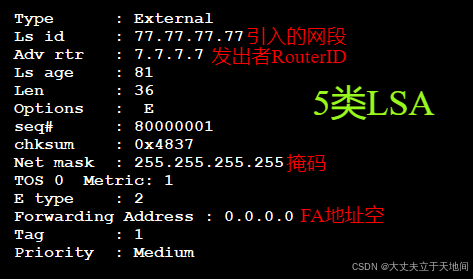

7类和5类内容几乎长得一样但还是有些许区别

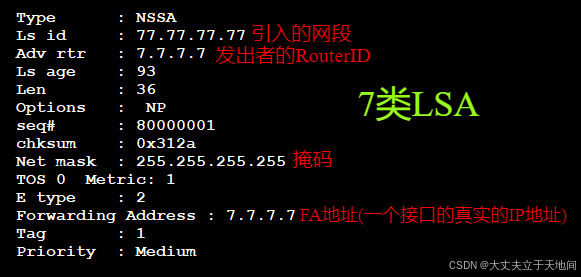

区别1：会默认加FA地址

 可以看到7类的FA地址变为一个IP地址，他是发出者一个接口的真是IP地址，默认会优先选择环回口
 如果有了FA地址，其他路由器会默认优先通过FA地址访问ASBR，如果没有会根据routerID进行访问，上图两个地址虽然都是7.7.7.7，但一个是routerID一个是接口地址，是不一样的

区别2：Options位不一样

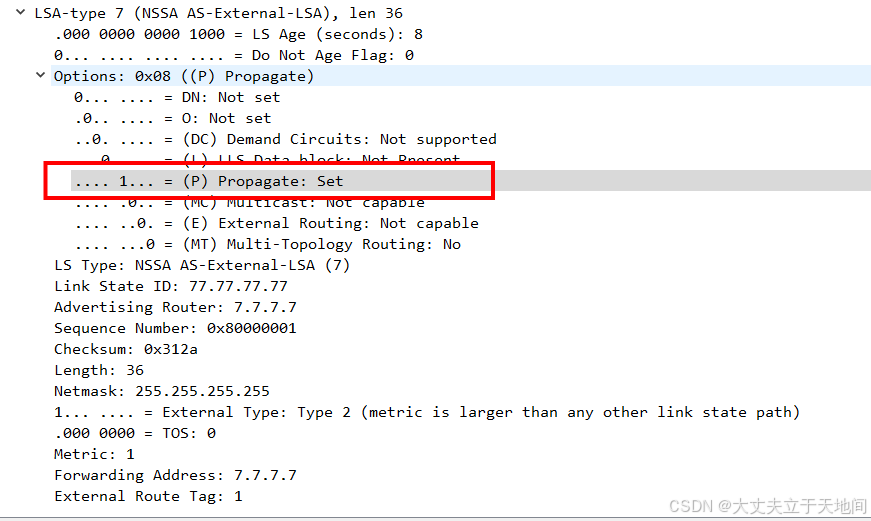

 在其他类型的LSA中这个位置应该为N位，表示是否为NSSA区域，但7类LSA只能由NSSA区域发出，所以继续为N为就没有意义了，将他修改为P位用于防环，只有P置位的7类LSA才会进行7转5

那何时置位何时不置位呢？

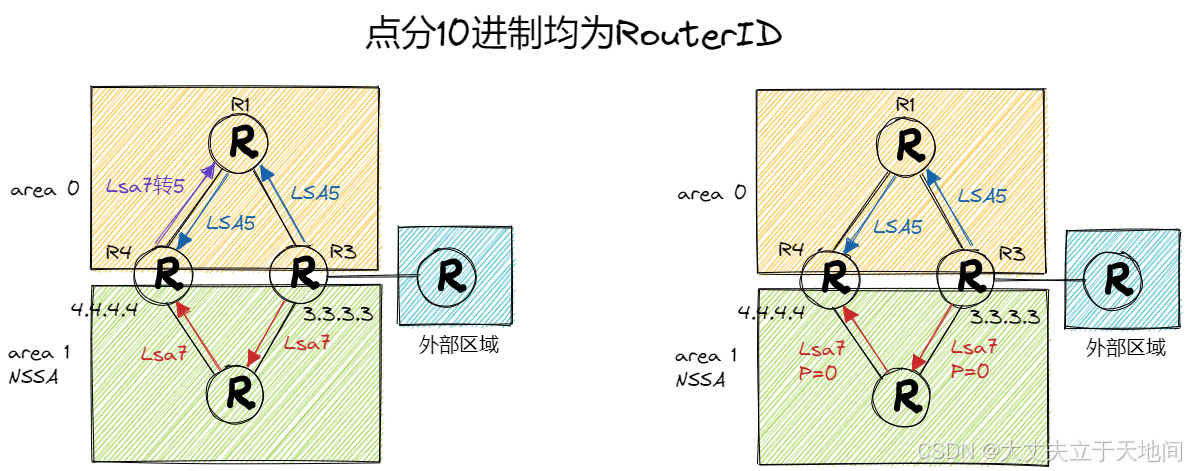

假如出现这种情况↓

 不考虑P位的话，会向左侧图，自治系统边界路由器R3会向区域0发送5类LSA通告外部路由，向区域1发送7类LSA通告外部路由，刚才说到7类LSA会通过RouterID大的ABR进行7转5传播到其他区域，所以R4会将收到7类LSA转为5类发给R1，此时R1会收到两条引入外部路由的5类LSA，会引起环路等问题。
 所以当ABR产生的7类LSA时将P位置0，当P位置0的7类LSA不会进行7转5操作，如右图，直接在R4夹断，这就是P位的作用
