💥1 概述
文献来源：
摘要:热电联产(CHP)机组的利用是提高可再生能源住宿的关键途径。
然而，热电联产的碳排放对综合能源系统的污染和经济优化提出了挑战。针对这一挑战，本文提出了一种新型的电制气(P2G)和碳捕集系统(CCS)的热电联产优化调度模型，通过IES优化调度解决了P2G所需的碳源问题和热电联产的碳排放问题。该模型将CHP、P2G和CCS作为一个整体系统。建立了模型的运行规律，分析了模型的电、热、气、碳耦合特性。相应的，IES的优化策略考虑了所提出的模型和碳交易机制。建立了IES的最优调度模型，并利用YALMIP和GUROBI进行求解。仿真结果验证了该方法的有效性。与其他常规模型相比，该方法提高了可再生能源的容纳能力，降低了IES的碳排放和运行成本。
指标项:热电联产;碳捕获系统;碳交易;综合能源系统;power-to-gas;可再生能源。
原文摘要：
Abstract—The utilization of combined heat and power (CHP) units is a key way to enhance renewable energy accommodation. However, carbon emissions of CHP challenge the pollution and economic optimization of integrated energy system (IES). To tackle this challenge, we propose a novel model and optimal dispatch for CHP with power-to-gas (P2G) and carbon capture system (CCS), which solves the problems of the carbon source
required for P2G and the CHP's carbon emissions by the optimal dispatch in IES. The model takes the CHP, P2G, and CCS as a whole system. The operation rule of the model is developed, and its coupling characteristics of electric power, heat power, gas power and carbon are analyzed. Correspondingly, the optimization strategy of IES considers the proposed model and carbon trading mechanism. The optimal dispatch model of IES is
established and solved by YALMIP, and GUROBI. Our method is verified by simulation. Compared with other conventional models, the accommodation capacity of renewable energy with the proposed method is enhanced, and the carbon emissions and
operating costs of IES are also reduced.
Index Terms—Combined heat and power; carbon capture system; carbon trading; integrated energy system; power-to-gas; renewable energy accommodation.
一、P2G技术与碳捕集设备的协同机制
1. P2G技术的核心功能

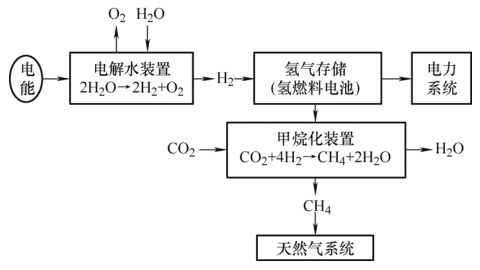

P2G（Power-to-Gas）通过电解水生成氢气，再通过甲烷化反应将氢气与二氧化碳结合生成甲烷（CH₄），实现电能到化学能的转换。其核心作用包括：
- 可再生能源消纳：在风光发电过剩时，将电能转化为可存储的氢气或甲烷。
- 多能网络耦合：通过甲烷注入天然气网络，实现电-气网络双向能量流动。
- 碳循环利用：利用碳捕集设备提供的CO₂作为原料，形成“电能→氢气→甲烷→CO₂→甲烷”的闭环。
2. 碳捕集设备的关键作用
碳捕集设备主要从工业排放或热电联供（CHP）机组烟气中分离CO₂，技术类型包括：

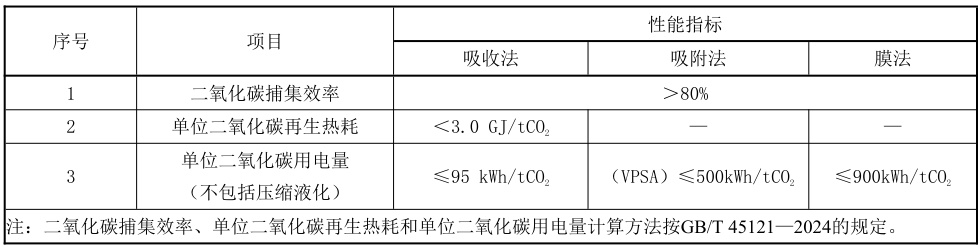

- 燃烧后捕集：采用化学吸收法（效率≥80%，再生热耗<3.0 GJ/tCO₂）。
- 富氧燃烧捕集：通过高浓度CO₂烟气直接液化存储。
- 协同P2G运行：捕集的CO₂作为甲烷化反应的原料，降低P2G的原料成本。
3. 协同作用机制

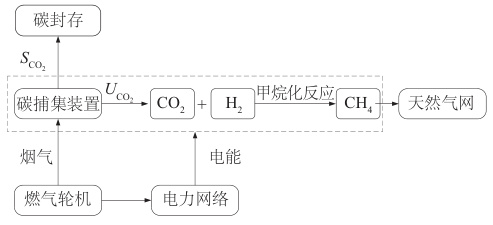

- 能源与碳流耦合：CHP机组燃烧天然气发电产生的CO₂被捕集后，供给P2G设备生成甲烷，再返回CHP机组或天然气网络，形成碳循环。
- 动态互补性：
- 低碳模式：可再生能源充足时，P2G优先消纳绿电制氢，减少碳排放。
- 高碳模式：可再生能源不足时，利用储存的甲烷或氢气发电，并通过碳捕集降低排放。
- 经济性提升：碳交易机制下，P2G产生的“绿氢”可减少碳配额购买成本，同时捕集的CO₂用于合成甲烷可降低原料成本。
二、热电联供（CHP）系统的优化集成
1. CHP系统的核心架构
- 热源：天然气或生物质燃料燃烧产生热能。
- 发电设备：燃气轮机或燃料电池，将热能转化为电能。
- 余热回收：回收发电余热用于供热/制冷，综合效率可达90%。
- 储能模块：储氢罐、储气罐、储热水箱等，平衡供需波动。
2. 与P2G及碳捕集的协同优化
- 热能梯级利用：CHP余热可用于碳捕集设备的再生环节（如吸收塔加热）或P2G的甲烷化反应（需高温催化剂）。
- 灵活运行策略：
- 热电比调节：通过蒸汽抽取或背压控制，适应电/热负荷变化，减少弃风弃光。
- 需求响应：结合可中断负荷和电价信号，优化P2G和碳捕集的启停时间。
三、综合能源系统优化调度模型

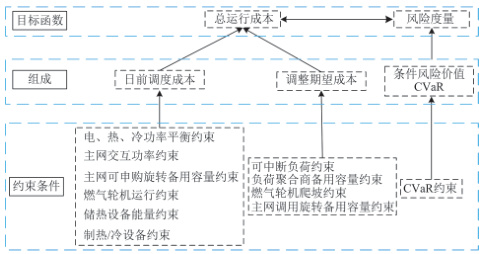

1. 目标函数
- 经济性：最小化总成本（包括设备运行、购能、碳交易、弃风惩罚成本）。
- 低碳性：最小化碳排放量，结合阶梯式碳交易机制。
- 可靠性：通过储能和备用容量约束保障供能安全。
2. 关键约束条件
- 能量平衡：电、热、气功率的供需平衡。
- 设备运行限制：
- P2G：电解槽效率（70%-80%）、甲烷化反应热耗（需废热回收）。
- 碳捕集：捕集效率（≥80%）、再生能耗（与热源耦合）。
- CHP：热电比可调范围、爬坡速率。
- 储能约束：储氢/储气容量、充放电速率。
- 碳流约束：CO₂捕集-存储-利用的时空匹配。
3. 多时间尺度优化
- 日前调度：基于负荷和风光预测，确定设备出力计划。
- 实时修正：根据风光出力偏差，调整P2G和碳捕集设备的运行状态。
四、典型案例与实证分析
1. 风光氢储综合能源系统（文献41）
- 架构：风电/光伏发电→电解制氢→甲烷合成（或直接燃料电池发电）→余热回收。
- 效果：引入P2G和碳捕集后，弃风量减少58%，碳交易成本降低11.1%。
2. 碳捕集-P2G协同运行系统（文献37）
- 架构：火电机组→碳捕集→储碳设备→P2G→天然气网络。
- 效果：CO₂利用率提升30%，系统总成本降低34.08%。
五、挑战与未来方向
-
技术瓶颈：
- P2G的能源转化效率（仅50%-70%）和甲烷化催化剂成本。
- 碳捕集的高能耗（再生热耗3.0 GJ/tCO₂）。
-
优化模型改进：
- 考虑氢能的直接利用（如氢燃料电池）与甲烷化的路径选择。
- 引入机器学习预测风光出力和负荷需求，增强鲁棒性。
-
政策支持：
- 碳配额分配和绿氢补贴政策对经济性的影响。
- 储碳设备作为公共基础设施的规划。
六、结论
P2G与碳捕集设备的协同运行，通过碳循环和能源转换实现了综合能源系统的低碳高效调度。未来需进一步突破技术瓶颈、完善多目标优化模型，并依托政策支持推动规模化应用。
📚2 运行结果
2.1 模式1
由于结果图比较多，就不一一展示
2.2 模式2
2.3 模式3
2.4 模式4
2.5 四种模式对比
🎉3 参考文献
部分理论来源于网络，如有侵权请联系删除。
[1] Ma Y, Wang H, Hong F, Yang J, Chen Z, Cui H, Feng J, Modeling and
Optimization of Combined Heat and Power with Power-to-Gas and Carbon Capture System in Integrated Energy System, Energy
