💥1 概述
参考下面一篇硕士论文：
P2G 技术是用电将 H2O 和 CO2 转化为 H2 或者 CH4 的过程，也就是一种将电能转换成气体的技术。随着电网与天然气网耦合程度的不断加深，P2G 技术应用范围不断扩大。随着 P2G 技术的日渐成熟，使其在电力系统的应用中受到越来越多的关注。由于安装容量的技术瓶颈、有限的利用效率及较高的安装和运行成本等因素，使得 P2G 技术未能大规模普及。
P2G 技术通常由两步过程来实现。首先，由电解 H2O 可以产生 H2 和 O2；然后，经过后续化学反应转化为可用气体。P2G 厂站作为综合能源系统的耦合单元，它将闭环系统替代了过去的开环系统，在电网中可以被当作负荷来消纳多余的新能源，在天然气网中充当气源的角色为天然气系统提供然气。P2G 技术的响应速度快且调度特性灵活，因此可在电力系统消纳弃风、提供储能、削峰填谷、提供调频等辅助服务中广泛的应用[27]。
目前接入对电-气互联系统的影响分析，仍处于起步阶段。文献[34]不但构建了两阶段的直流最优潮流模型，而且还构建了与其耦合的天然气网络的暂态模型，根据这两个模型，预测了电力网和天然气网的运行将会受 P2G 技术怎样的影响。文献[35]从 P2G 设备对电-气互联系统优化运行影响出发，分别从经济方面、能源利用方面和环保方面进行了分析。文献[36]对于 P2G 技术的接入，为使其利润最大化，电网和天然气网两个公司主体必然会进行博弈，为使二者互利共赢，因此，建构了这两个网络的协同优化模型。文献[37]构建了电-气互联系统均衡模型，它把 P2G 设备和燃气轮机视为耦合设备，而把天然气网和电网作为两个不同主体，研究系统优化运行受市场定价机制的影响。文献[38]建立了典型的能源中心模型，该模型中计及了 P2G 设备，并且采用了迭代的算法，求解了多能源系统的市场均衡点。
社会急速发展的过程中，充分利用可再生能源，可减轻对能源需求的增长及燃料能源紧缺之间的供需矛盾，同时也能缓解高污染工业的生产与环境保护之间的矛盾。当前学术界提出了综合能源系统（Integrated Energy System, IES）[1]可有效来提高新能源的利用率，在 IES 中，集冷、热、电等多种能源协同开发与利用，多种能源耦合并相互补充，有利于新能源规模化的接入系统，同时，还能进一步提升传统能源的利用率，推进能源的经济和可持续发展，从而，可提升能源系统整体的自愈能力和抵制自然灾害的能力，保证系统安全可靠的运行。此外，可以提高系统整体的基础设施利用率、节省社会消耗资金、提升资金利用效率，进一步发展经济型社会。
由于 IES 的建设还未完善，我国能源系统仍是以单一的传统电力系统为主要的供能系统，在对电力系统进行规划设计时，并没有充分考虑其他形式能源的影响，所以目前重要的研究课题之一就是能源系统中如何对有多种能源耦合的系统进行规划。
一、P2G厂站的技术原理与核心功能
P2G（Power-to-Gas）技术通过电解水和甲烷化反应实现电能到天然气的转化，具体流程分为两阶段：
- 电解水制氢：利用富余电能将水分解为氢气和氧气，氢气可直接存储或用于后续反应。
- 甲烷化合成：氢气与二氧化碳在催化剂作用下生成甲烷（CH₄），二氧化碳来源包括电厂尾气、大气捕集或沼气。
技术特性：
- 综合效率达60%-70%；
- 通过碳循环实现CO₂再利用，减少碳排放；
- 天然气便于长距离输送和存储，成本低于氢气。
二、电-气综合能源系统（IEGS）的构成
IEGS由以下要素构成多能耦合网络：
| 子系统 | 关键设备与功能 |
|---|---|
| 电力系统 | 风电/光伏、火电/燃气机组、P2G设备、储能、输电网 |
| 天然气系统 | 气源（气田/生物质）、输气管网、储气设施、燃气负荷（机组/锅炉） |
| 耦合枢纽 | 能量枢纽（Energy Hub）实现电-气双向转换，燃气轮机与P2G为核心耦合设备 |
| 辅助系统 | 碳捕集（CCS）、储热/冷装置、需求响应模块 |
三、P2G厂站的典型应用场景
- 可再生能源消纳
- 在风电/光伏出力过剩时，将弃电转化为天然气存储，缓解并网压力。
- 案例：某微电网通过P2G消纳光伏波峰电能，减少弃光率15%。
- 多能互补调节
- 与燃气轮机协同运行：燃气发电提供调峰能力，P2G反向补充气源。
- 与碳捕集耦合：利用CCS捕获的CO₂合成甲烷，形成碳闭环。
- 储能与市场套利
- 在电价低谷期生产天然气，高峰时段售电或供气，提升经济性。
- 在电价低谷期生产天然气，高峰时段售电或供气，提升经济性。
- 系统稳定性增强
- 平抑负荷波动：通过气-电双向转换维持电压/频率稳定。
四、规划关键指标与约束条件
核心规划指标
- 经济性：投资回收周期、单位能量成本（LCOE）、碳交易收益；
- 可靠性：供电/气可靠性指数（SAIDI）、备用容量裕度；
- 环保性：碳减排量、可再生能源渗透率；
- 灵活性：多能转换效率、储能响应速度。
主要约束模型
- 设备物理限制：
- P2G功率上下限、燃气机组爬坡率；
- 储气罐容量、管道输气压力。
- 能量平衡约束：
- 电/气/热功率实时平衡；
- 多时段耦合：储能充放电与需求时序匹配。
- 碳循环约束：
- CCS捕集效率（通常60-90%）与P2G的CO₂需求匹配。
五、协同规划研究案例
- P2G-CCS协同模型
杨建宾等提出：碳捕集电厂与P2G联合运行，CO₂循环利用率达85%，系统碳排放降低23%。 - 垃圾焚烧-P2G联合优化
王娜团队将垃圾焚烧电厂的烟气CO₂用于P2G，实现碳减排12.8%，同时降低燃气采购成本。 - 氢-甲烷混合注入技术
张赟宁等开发HIGG技术，利用氢气直接混入天然气管网，减少能量转换环节，系统效率提升9%。 - 两阶段P2G与CHP协同
He等人细化电解氢与甲烷化阶段，结合CHP机组热电比调节，使风电消纳率提高4.6%。
六、P2G对系统性能的提升机制
| 维度 | 作用机制 | 典型案例效果 |
|---|---|---|
| 经济性 | 利用电价差实现能源套利；减少燃气外购成本 | 某园区节省燃气费用138万元/年 |
| 可靠性 | 气-电双向备用：电力短缺时燃气发电，气源不足时P2G供气 | 微电网电压波动降低40% |
| 灵活性 | 长周期储能（天然气存储成本≈0.1$/kWh，远低于电池） | 系统调峰容量增加25% |
| 环保性 | 每MWh P2G天然气可减排CO₂约0.4吨 | 某项目年减排量达5.97万吨 |
七、研究挑战与未来方向
- 技术瓶颈：
- 甲烷化催化剂寿命短（<5000小时），需开发高稳定性材料；
- 氢气注入管道对材料耐腐蚀性要求高。
- 模型优化：
- 需整合多时间尺度（日前-实时）与多不确定性（风光预测误差、市场波动）。
- 政策协同：
- 碳交易价格与能源价格联动机制对P2G经济性影响显著，需建立动态优化模型。
结论
P2G厂站作为电-气综合能源系统的关键耦合节点，通过可再生能源消纳、多能互补和碳循环机制，显著提升系统的经济性与可持续性。未来研究需聚焦高效催化剂开发、氢-甲烷混合利用模式及市场-技术协同优化，以实现更大规模的工程化应用。

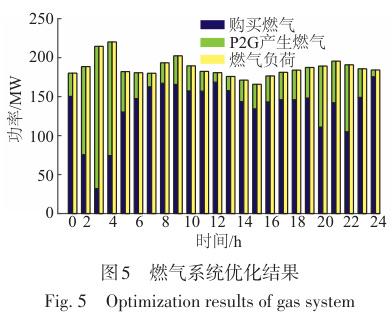

📚2 运行结果
部分代码：
function [Obj,gen_P,PF_D,u_state,GasFlow,GasPressure,GasSourceOutput,GasGenNeed,GasCost,C_inv,SCUC_value,C_wt,C_p2g,p_P2G,p_wt] = fun_P2G(POP,casename,Bbus,Bf,Pbusinj,Pfinj,P_WT)
% 安全系数，用于留一定的裕度，针对潮流安全约束
k_safe = 0.95;
% 初始化文件
initial
GasP2G_idx = [5 8 11 13]; % P2G节点
GasP2G_cap = ceil(10*POP')/baseMVA; % P2G容量
%% 导纳矩阵计算
% [Ybus, Yf, Yt] = makeYbus(baseMVA, bus, M_branch); % build admitance matrix
% [Bbus, Bf, Pbusinj, Pfinj] = makeBdc(baseMVA, bus, branch); %直流潮流
%% 创建决策变量
% 电网
gen_P = sdpvar(n_gen, n_T);% 火电发电机出力
gen_P_upper = sdpvar(n_gen, n_T);% 火电机组爬坡功率
u_state = binvar(n_gen, n_T); % 火电机组状态
PF_D = sdpvar(n_branch, n_T);% 电力系统各支路功率
Va = sdpvar(n_bus,n_T);% 电力系统各节点相角
% P2G
p_wt = sdpvar(4,n_T); % 风机实际出力
P_WT_1 = [zeros(4,n_T);p_wt(1,:);zeros(2,n_T);p_wt(2,:);zeros(2,n_T);p_wt(3,:);zeros(1,n_T);p_wt(4,:);zeros(n_bus-13,n_T)];% 将P2G合并到电网对应节点
p_P2G = sdpvar(4,n_T);% P2G出力
P_P2G = [zeros(4,n_T);p_P2G(1,:);zeros(2,n_T);p_P2G(2,:);zeros(2,n_T);p_P2G(3,:);zeros(1,n_T);p_P2G(4,:);zeros(n_bus-13,n_T)];% 将P2G合并到电网对应节点
% 气网
GasFlow = sdpvar(n_GasBranch, n_T); %各管道气流量
GasPressure2 = sdpvar(n_GasBus, n_T); %各节点气压平方
GasSourceOutput = sdpvar(n_GasSource, n_T); %各天然气源节点出力
GasGenNeed = sdpvar(n_GasGen, n_T); %各天然气发电机耗气
%% 初始化约束及目标函数
C = []; %约束
SCUC_value = 0;
%% 添加安全约束
Add_SecurityConstraints
%% 功率平衡
Add_PowerFlow;
%% 爬坡约束
Add_Ramp;
%% 火电机组出力
Add_Huodian_UnitOutput;
%% 天然气网约束
Add_GasConstraints;
%% 火电二次费用函数
Add_Huodian_GenCost;
%% 天然气费用
Add_Gas_Cost;
%%
%% P2G
C = [C, 0<=p_P2G(:,1:n_T)<=GasP2G_cap*ones(1,n_T)];
C = [C, 0<=p_wt(:,1:n_T)<=P_WT];
C = [C, p_P2G(:,1:n_T)+p_wt(:,1:n_T)==P_WT];
C_inv = sum(GasP2G_cap*baseMVA*558.4*1e4);
C_wt = sum(sum(67000*baseMVA*p_wt));
C_p2g = sum(sum(62000*baseMVA*p_P2G));
C_P2G = C_p2g+C_wt+SCUC_value+GasCost;
%% 求解器配置
ops = sdpsettings('solver','cplex','verbose',0,'usex0',0);
ops.gurobi.MIPGap = 1e-3;
ops.cplex.mip.tolerances.mipgap = 1e-3;% 收敛精度适度放大提高计算速度
%% 求解
result = optimize(C,C_P2G,ops);
if result.problem == 0 % problem =0 代表求解成功
else
error('求解出错');
end
Obj = 365*value(C_P2G)+C_inv;
%% 一些值的获取
gen_P = value(gen_P(:,:));%获取火电发电机出力
gen_P_upper = value(gen_P_upper);
PF_D = value(PF_D);%各支路功率获取
u_state = value(u_state(:,:));
gen_P_nl = value(gen_P_nl);
Va = value(Va);
SCUC_value = value(SCUC_value);
C_wt = value(C_wt);
C_p2g = value(C_p2g);
GasFlow = value(GasFlow);%管道天然气流量
GasPressure = sqrt(value(GasPressure2));%各节点气压
GasSourceOutput=value(GasSourceOutput);%天然气气源节点出力
GasGenNeed = value(GasGenNeed);%天然气发电机耗气
GasCost = value(GasCost);
p_P2G = value(p_P2G);
p_wt = value(p_wt);
% GasFlow2 = value(GasFlow2);
% GasFlow2_nl = value(GasFlow2_nl);
% GasFlowSymbol = value(GasFlowSymbol);
end
%
% figure
% gen_P = value(gen_P(:,:));%获取火电发电机出力
% bar(gen_P','stack')
% title('火电机组出力计划')
% legend('1#火电机组','2#火电机组','3#火电机组','4#火电机组','5#火电机组','6#火电机组')
% xlabel('时间')
% ylabel('功率')
%
% figure
% bar(GasSourceOutput','stack')
% title('天然气气源出力')
% legend('1#天然气气源','2#天然气气源','3#天然气气源','4#天然气气源','5#天然气气源','6#天然气气源')
% xlabel('时间')
% ylabel('功率')
%
% figure
% GGN1=GasGenNeed(1,:);GGN2=GasGenNeed(2,:);
% plot(GGN1','-*')
% xlim([1 24])
% grid
% hold on
% plot(GGN2','-*')
% title('天然气发电机耗气量')
% legend('机组1','机组2')
% xlabel('时间')
% ylabel('功率')
%
% figure
% [XX,YY] =meshgrid(1:24,1:41 );
% mesh(XX,YY,PF_D);
% xlabel('时刻（h）');
% ylabel('支路序号');
% zlabel('功率');
% title('24小时支路功率图');
%
% figure
% [XX,YY] =meshgrid(1:24,1:20 );
% mesh(XX,YY,GasPressure);
% xlabel('时刻（h）');
% ylabel('气网节点');
% zlabel('气压');
% title('24小时气压分布图');
%
% figure
% [XX,YY] =meshgrid(1:24,1:19 );
% mesh(XX,YY,GasFlow);
% xlabel('时刻（h）');
% ylabel('气网支路');
% zlabel('管道天然气流量');
% title('24小时管道天然气流量');
🎉3 参考文献
文章中一些内容引自网络，会注明出处或引用为参考文献，难免有未尽之处，如有不妥，请随时联系删除。
[1]宋楠. 计及P2G厂站的电-气综合能源系统规划[D].上海电机学院,2021.DOI:10.27818/d.cnki.gshdj.2020.000070.
