CAD动态块制作

拉伸动态块

柜体A拉伸动态块制作

第一步：制作柜体A

• 操作： 画一个矩形 > O 偏移 > 对角连线 > B 创建块（内矩形设置颜色）

第二步：进入块编辑器编辑

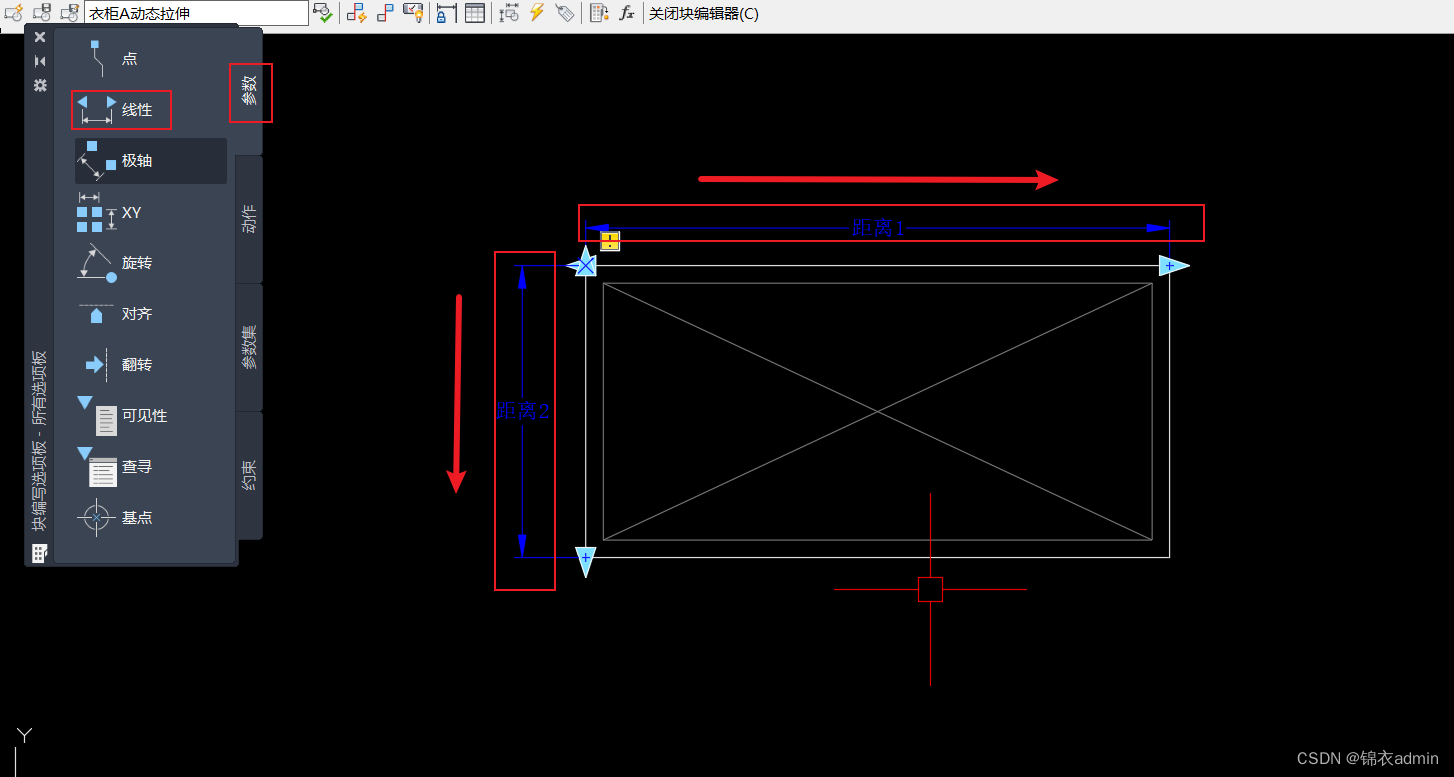

• 操作1： 双击创建块 > 参数 > 线性 > 给外矩形左上角到右上角打标注 > 参数 > 线性 > 从左上角到左下角打标注

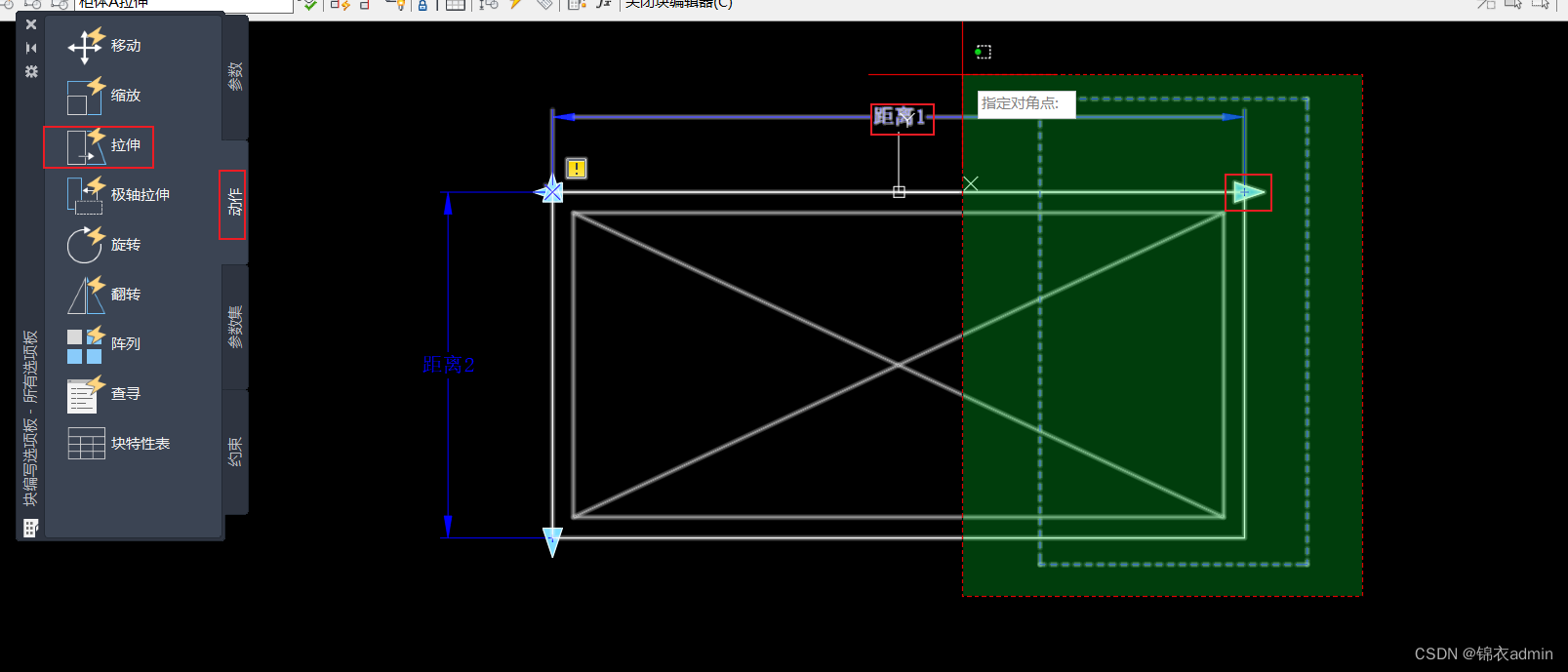

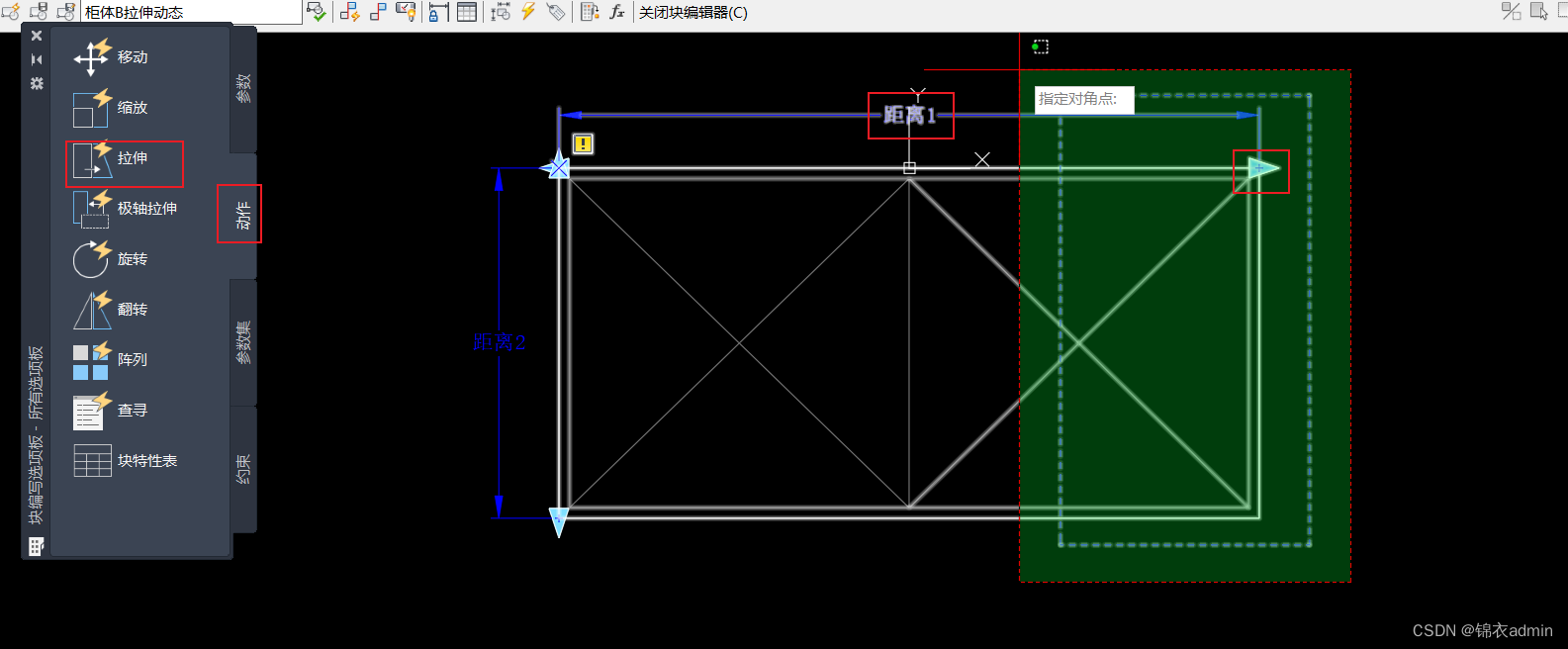

• 操作2： 动作 > 拉伸 > 点击距离1到右上三角节点 > 从外矩形右下角外面整个块框选包含右上三角节点到距离1的一半 > 重复上一步框选操作 > 空格

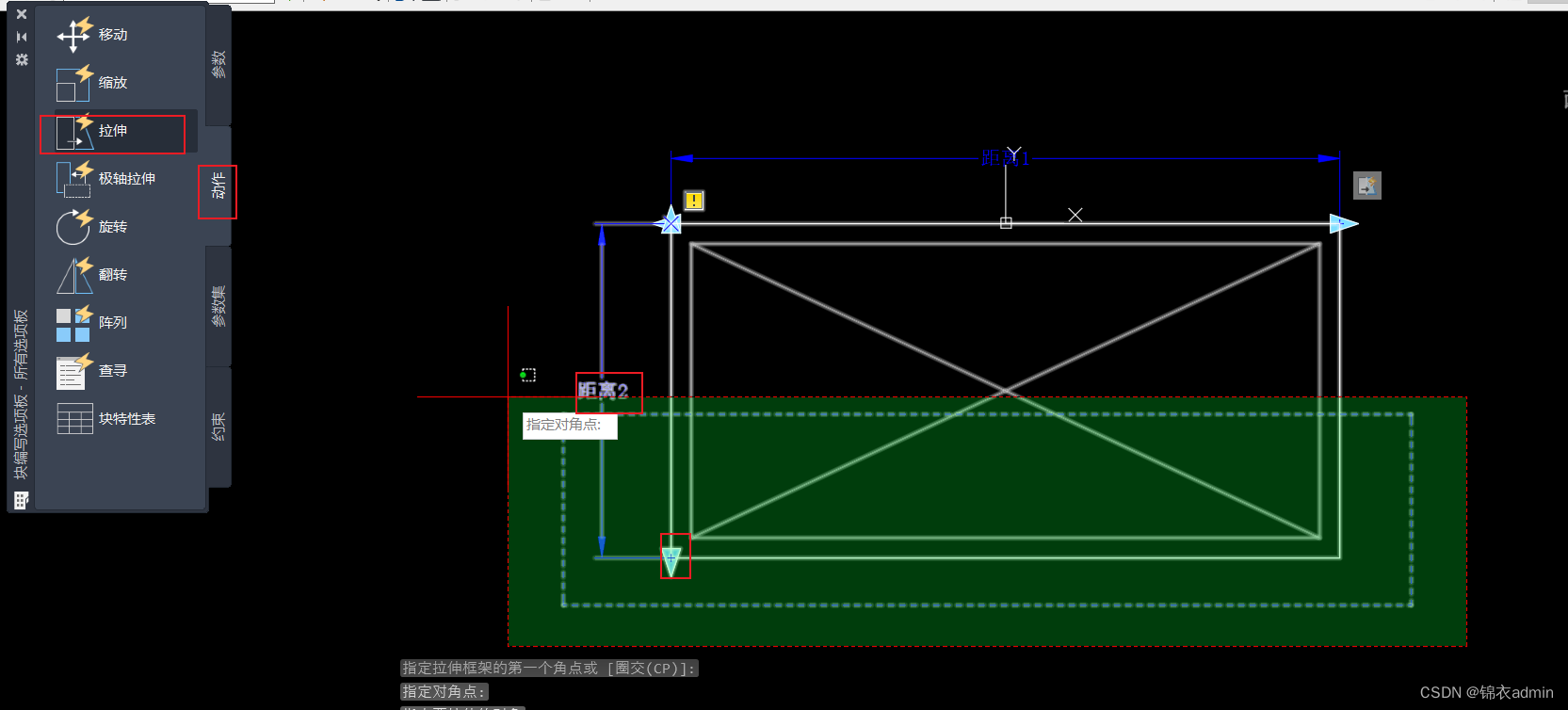

• 操作3： 动作 > 拉伸 > 点击距离2到左下三角形节点 > 从外矩形右下角外面整个块框选包含左下三角节点到距离2的一半 > 重复上一步操作 > 空格

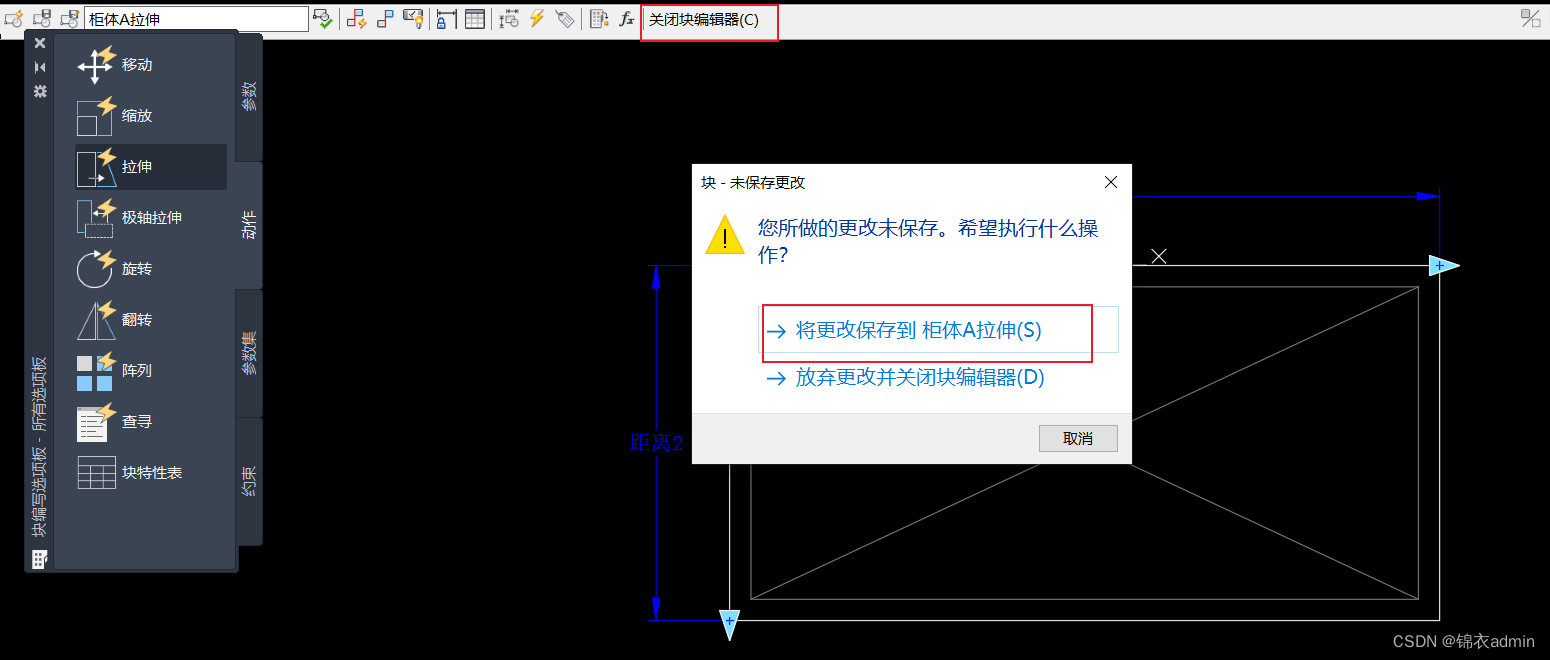

第三步：关闭块编辑器

• 操作： 点击关闭块编辑器 > 保存

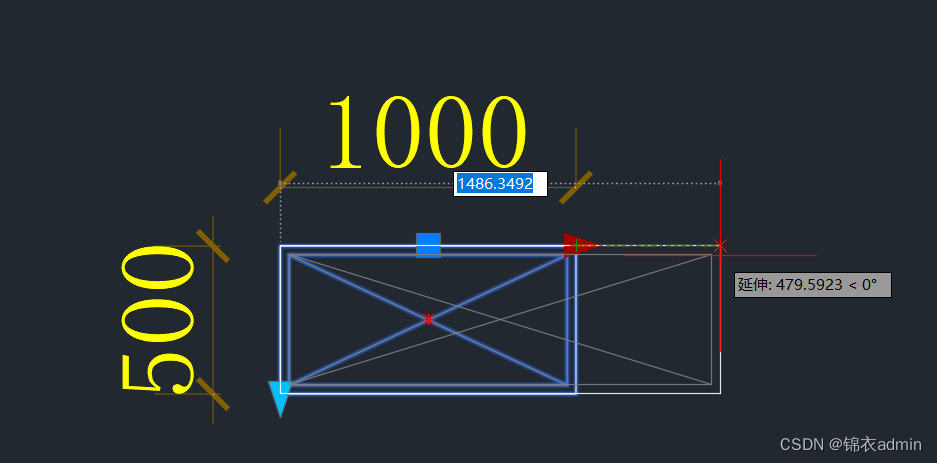

• 点击三角形可以向右方或者下方进行拉伸动作

柜体B拉伸动态块制作

第一步：制作柜体B

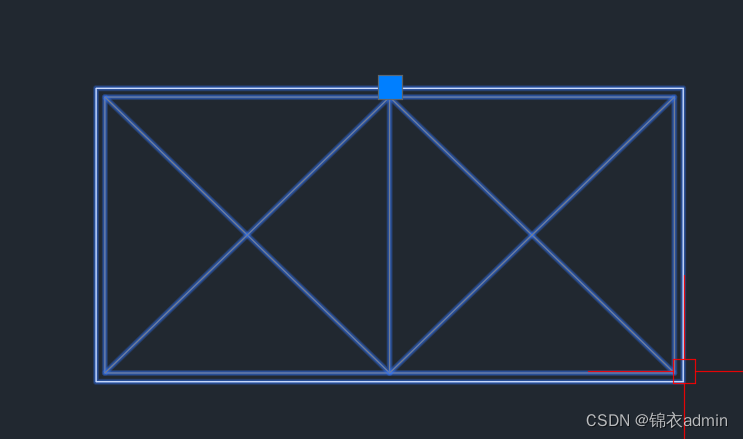

操作： REC 矩形 > O 偏移 > 内矩形分隔画对角线 >内矩形上颜色 > B 创建块

第二步：进入块编辑器

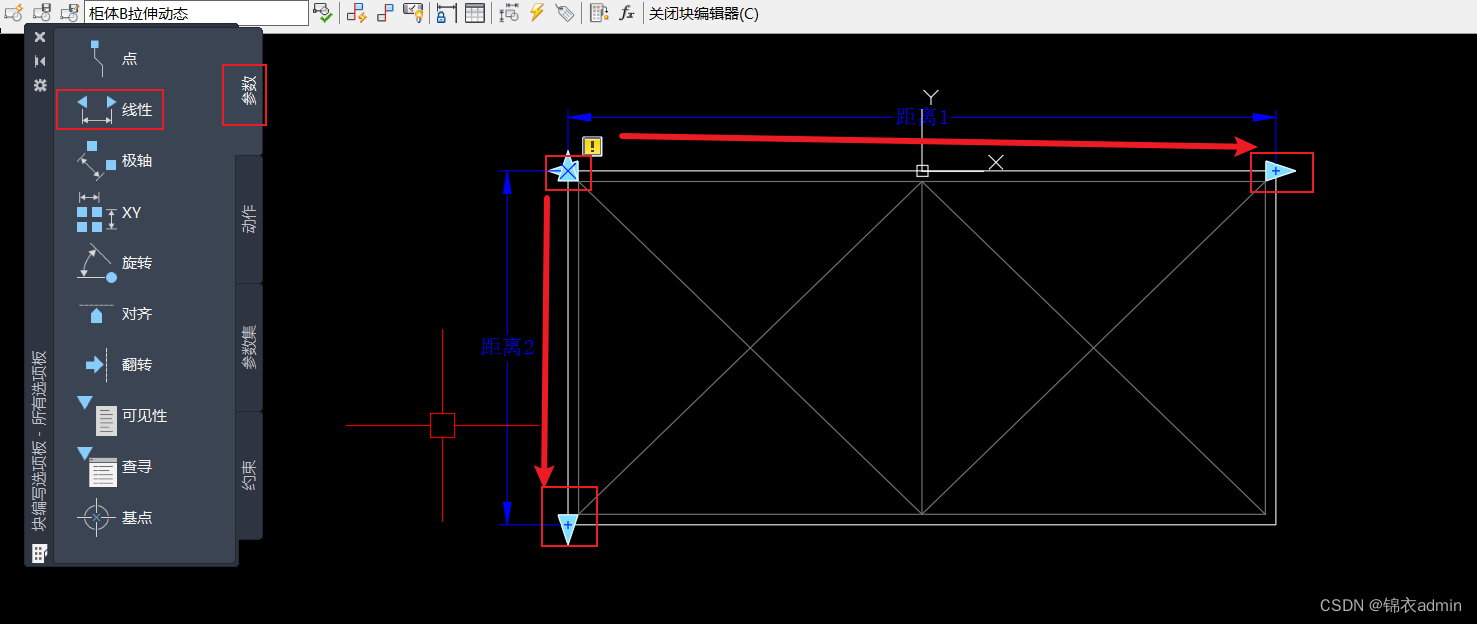

操作1： 双击创建块 > 参数 > 线性 > 左上角到右上角打标注 > 参数 > 线性 > 左上角到左下角打标注

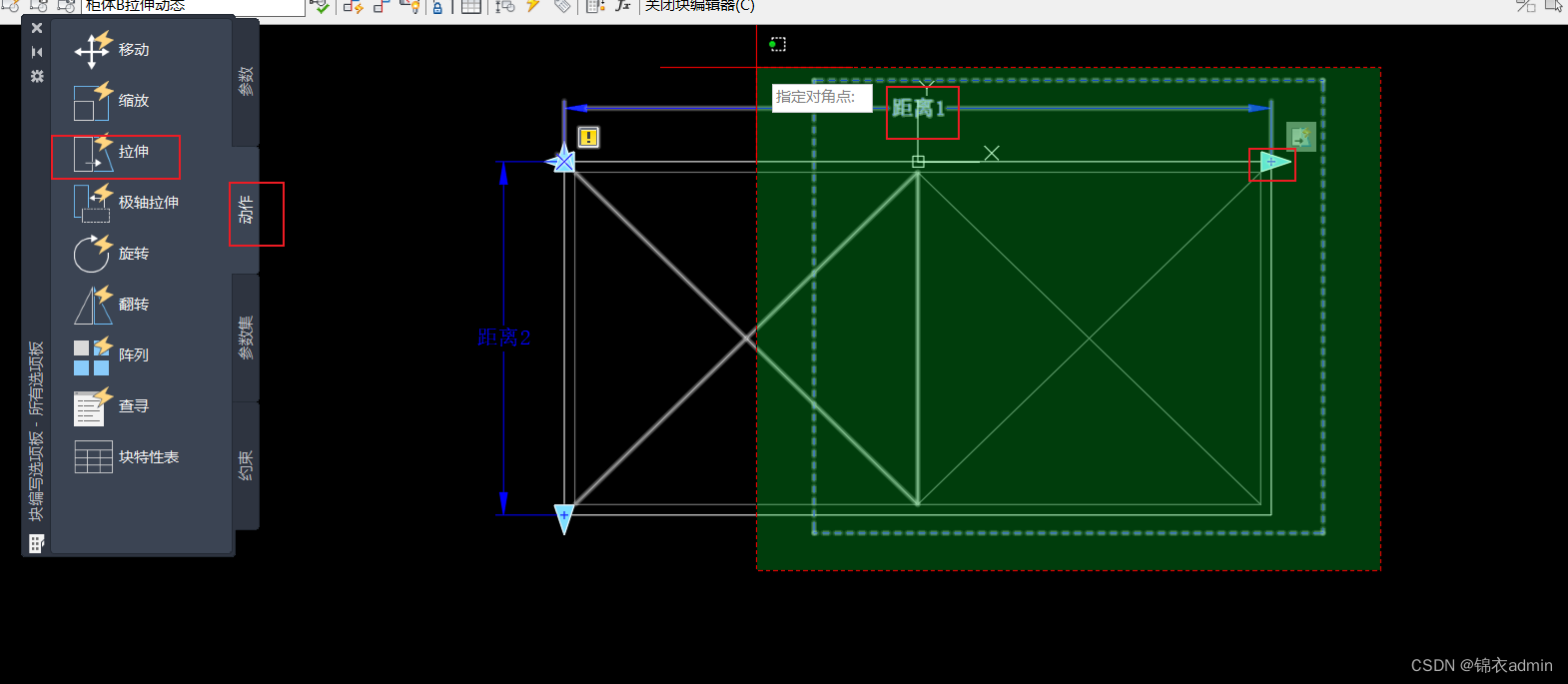

操作2： 动作 > 拉伸 > 点击距离 > 点击右上三角节点 > 从外矩形右下角外面框选包含右上三角节点到距离1一半 > 重复上一步操作 > 空格

操作3： 动作 > 拉伸 > 点击距离 > 点击右上三角节点 > 从外矩形右下角外面框选包含右上三角节点且包含距离1整体矩形一半 > 重复上一步操作 > 空格

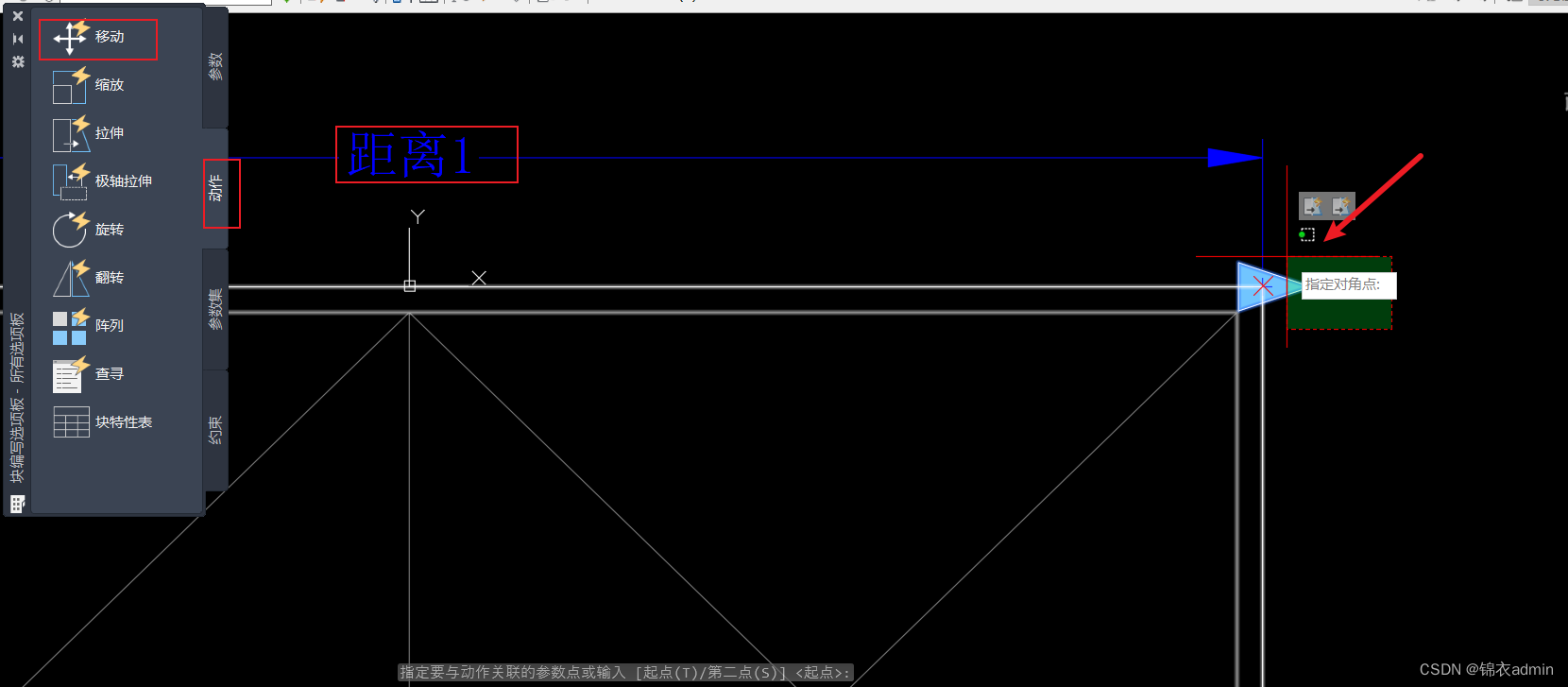

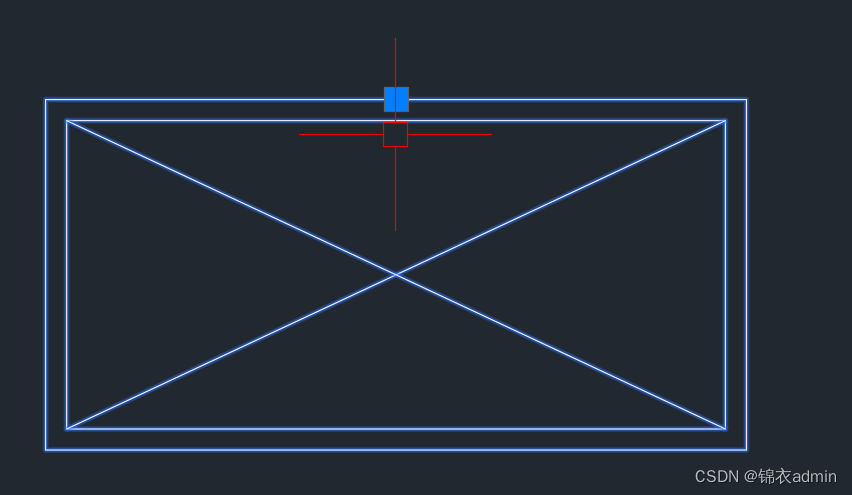

操作4： 动作 > 移动 > 点击距离 > 点击右上三角节点（放大十字） > 从右上三角外部框选住右上三角节点一部分 > 重复上一步操作 > 空格

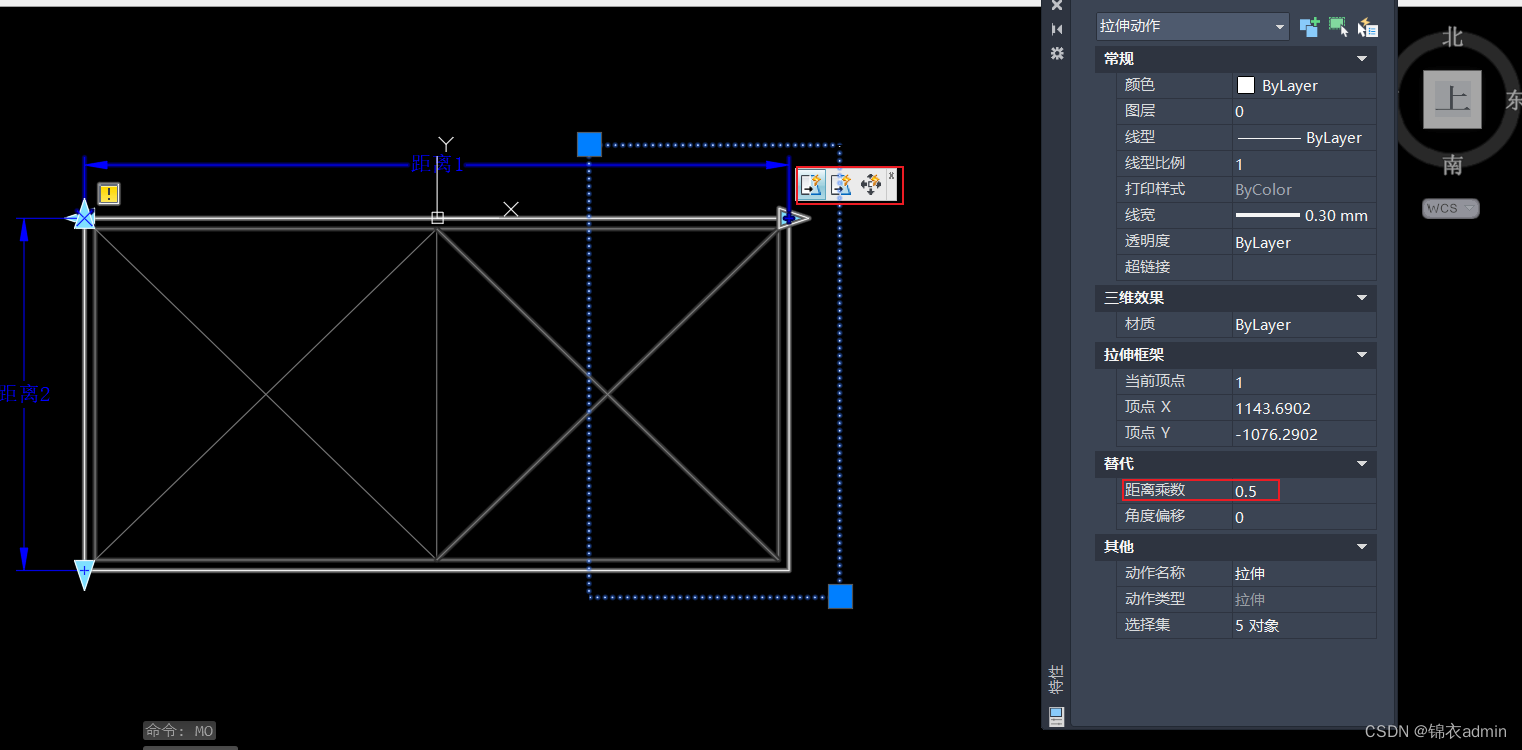

操作5： 单击右上角移动 > MO + 空格（属性） > 点击拉伸、拉伸1 > 将里面距离乘数都改为0.5（表示拉伸时中间线始终居中，每边各站0.5）> 回车

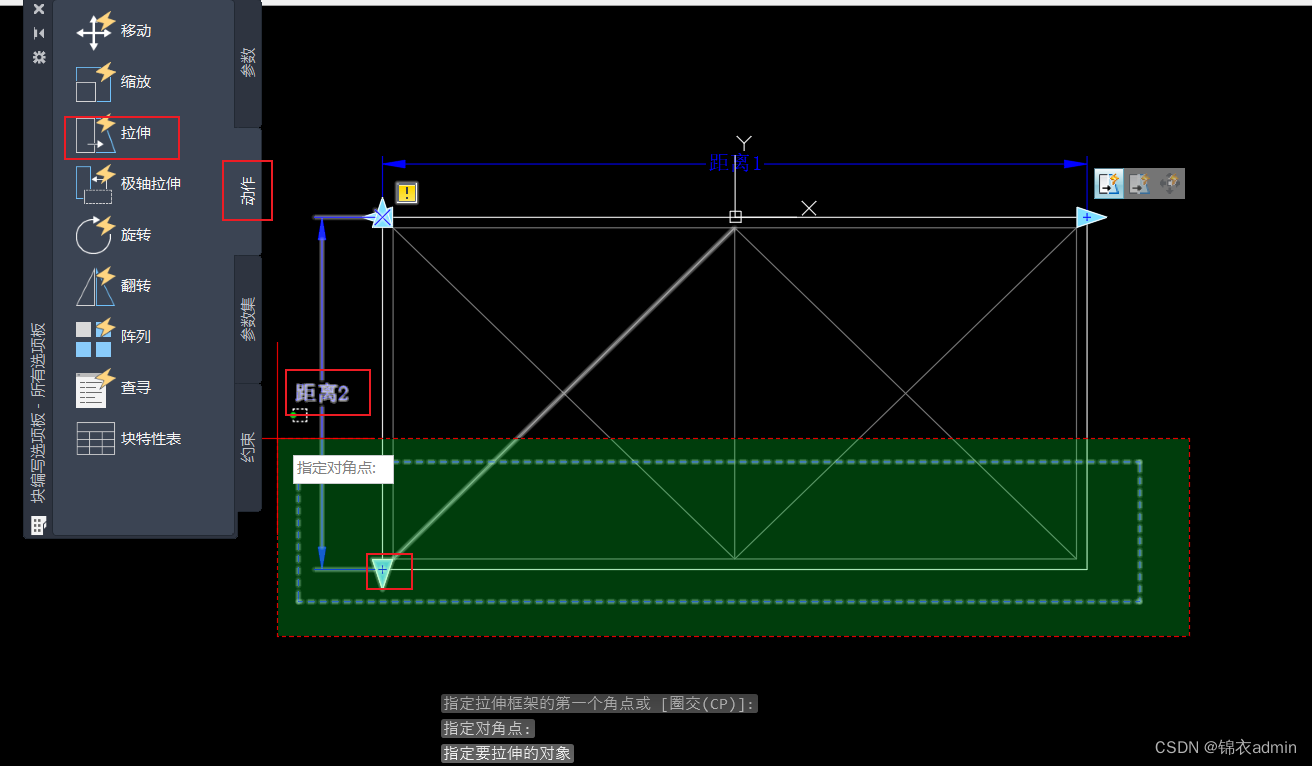

操作6： 动作 > 拉伸 > 点击距离2 > 点击左下三角节点 > 从外矩形右下角外边款选包含左下三角节点到距离2的一半 > 重复上一步操作 > 空格

第三步：关闭块编辑器

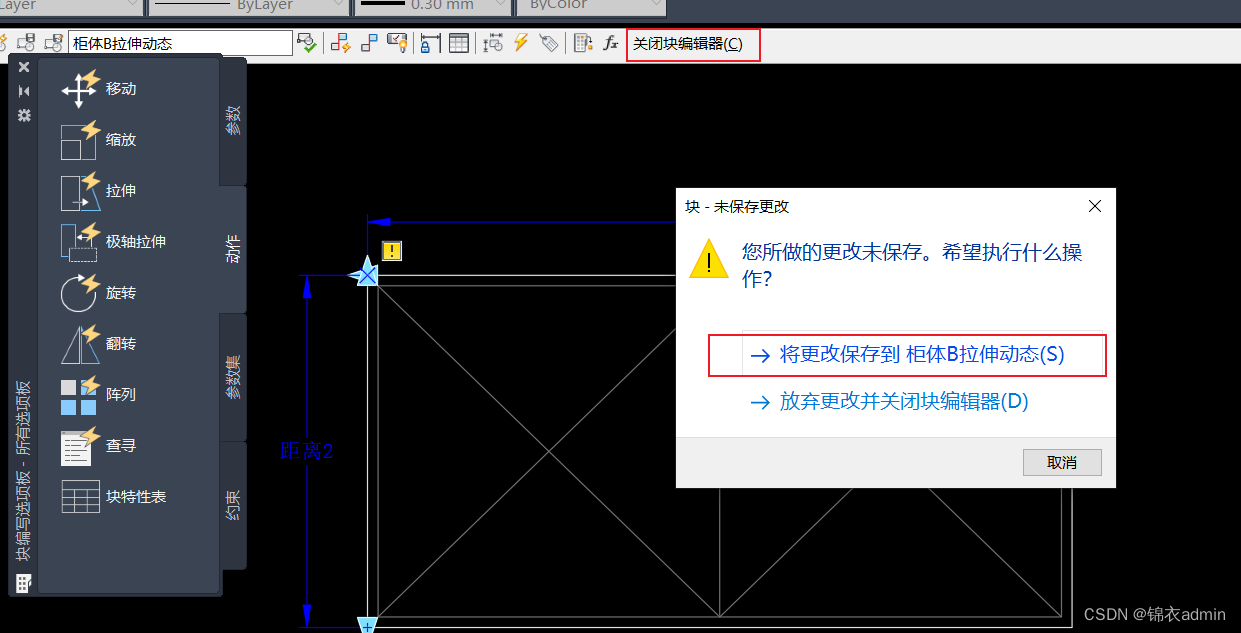

操作： 点击关闭块编辑器 > 保存

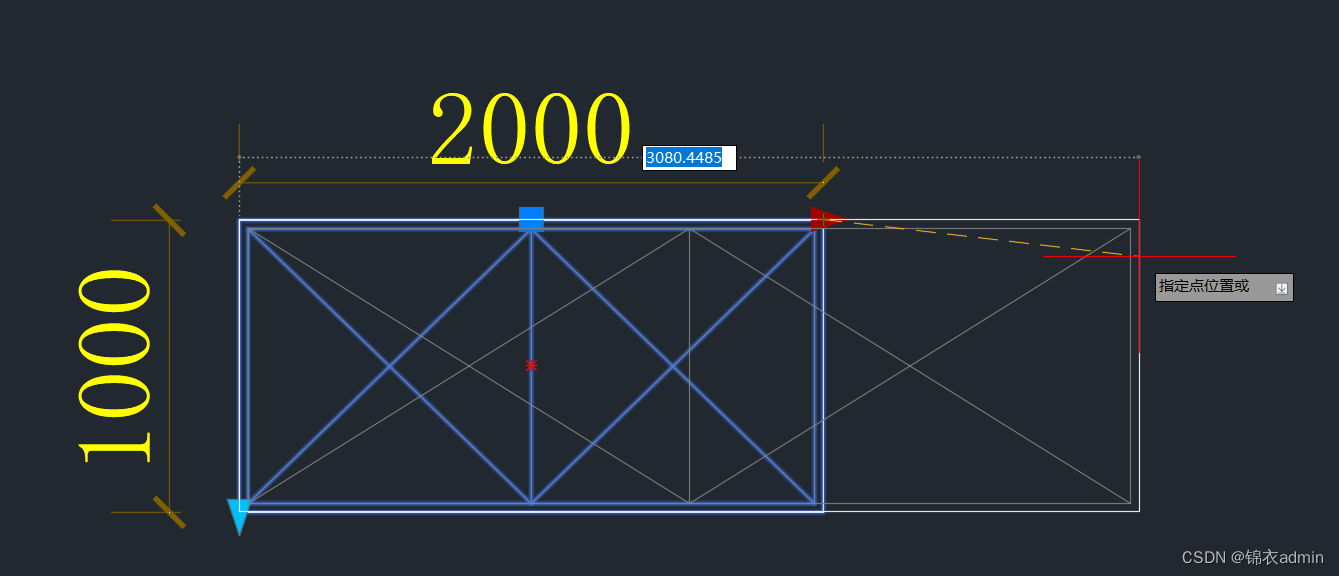

• 点击三角节点可以向右方或下方随意拉伸，中间线始终居中，两边各站一半

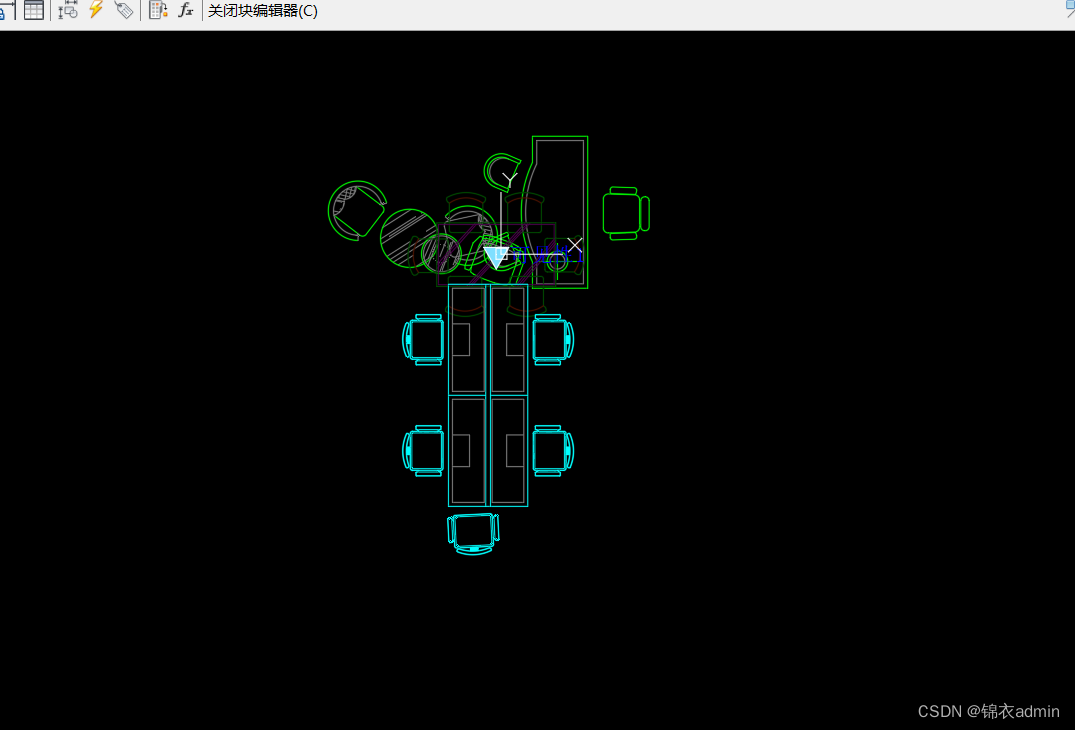

可见性动态块

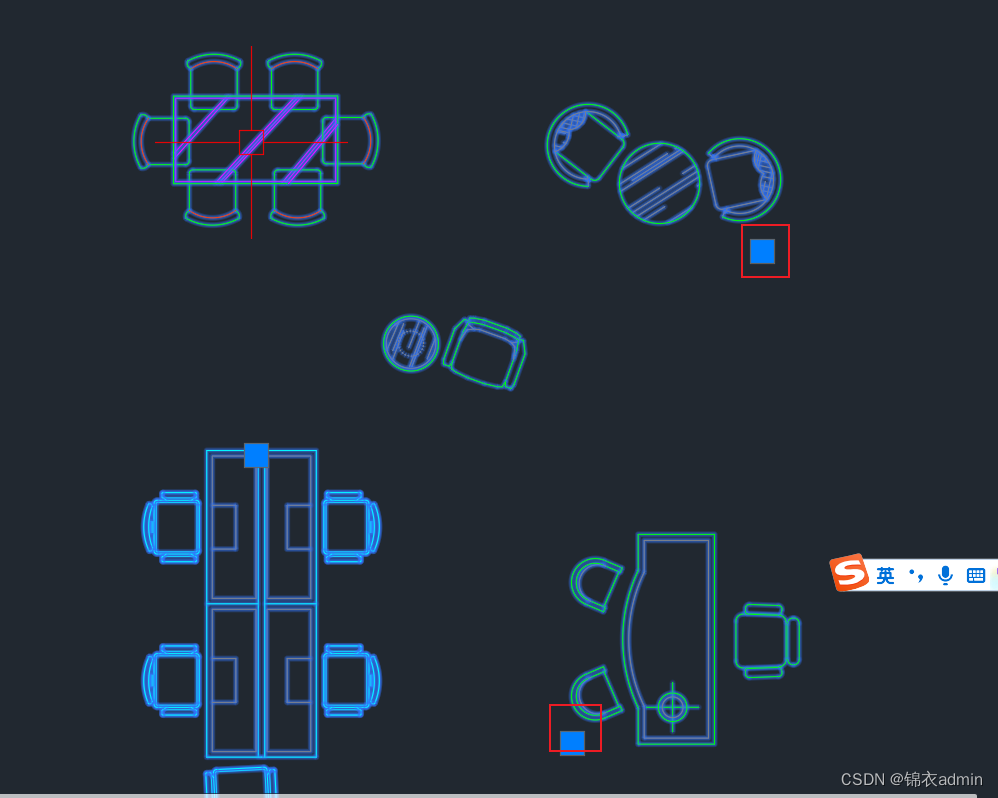

第一步：找到动态块图案

操作1： 从图库中找到需要制作的图案（图案都是块），Ctrl + C 复制到文件上

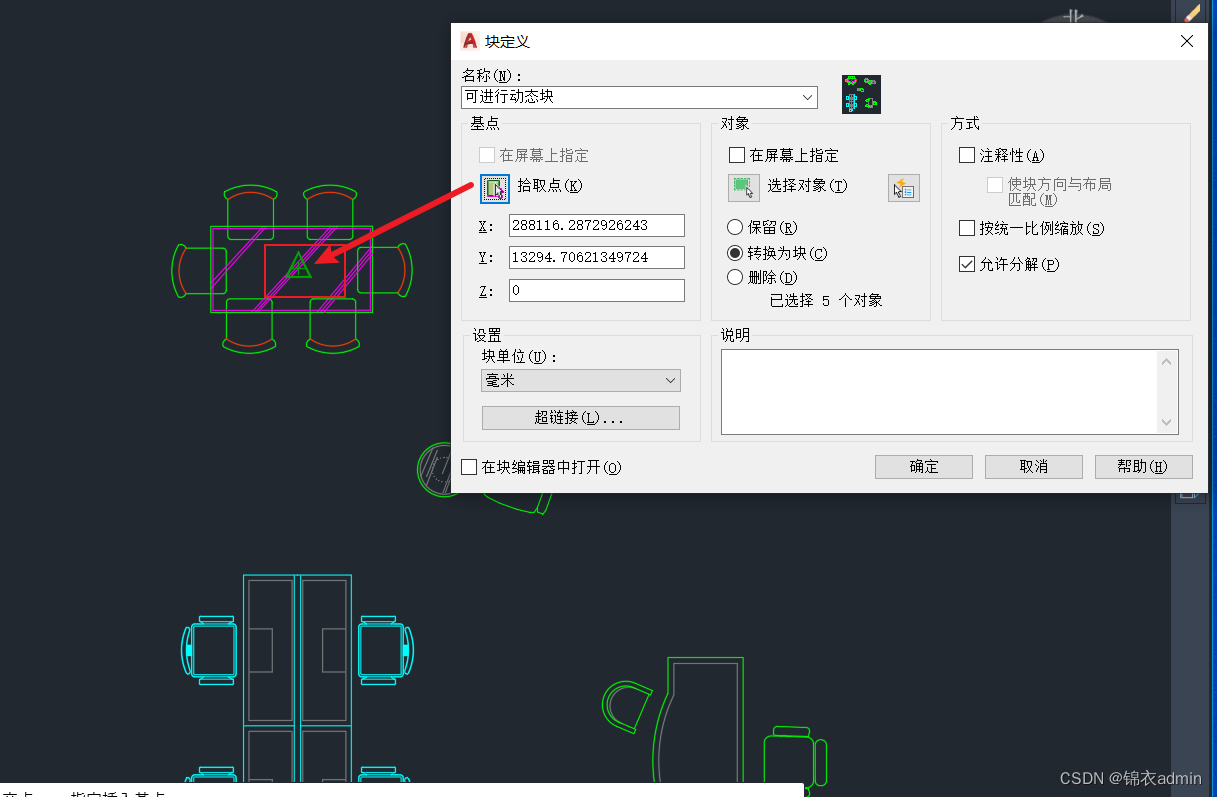

操作2： 将所有图案通过B + 空格 制作一个总块

第二步：双击进入块编辑器

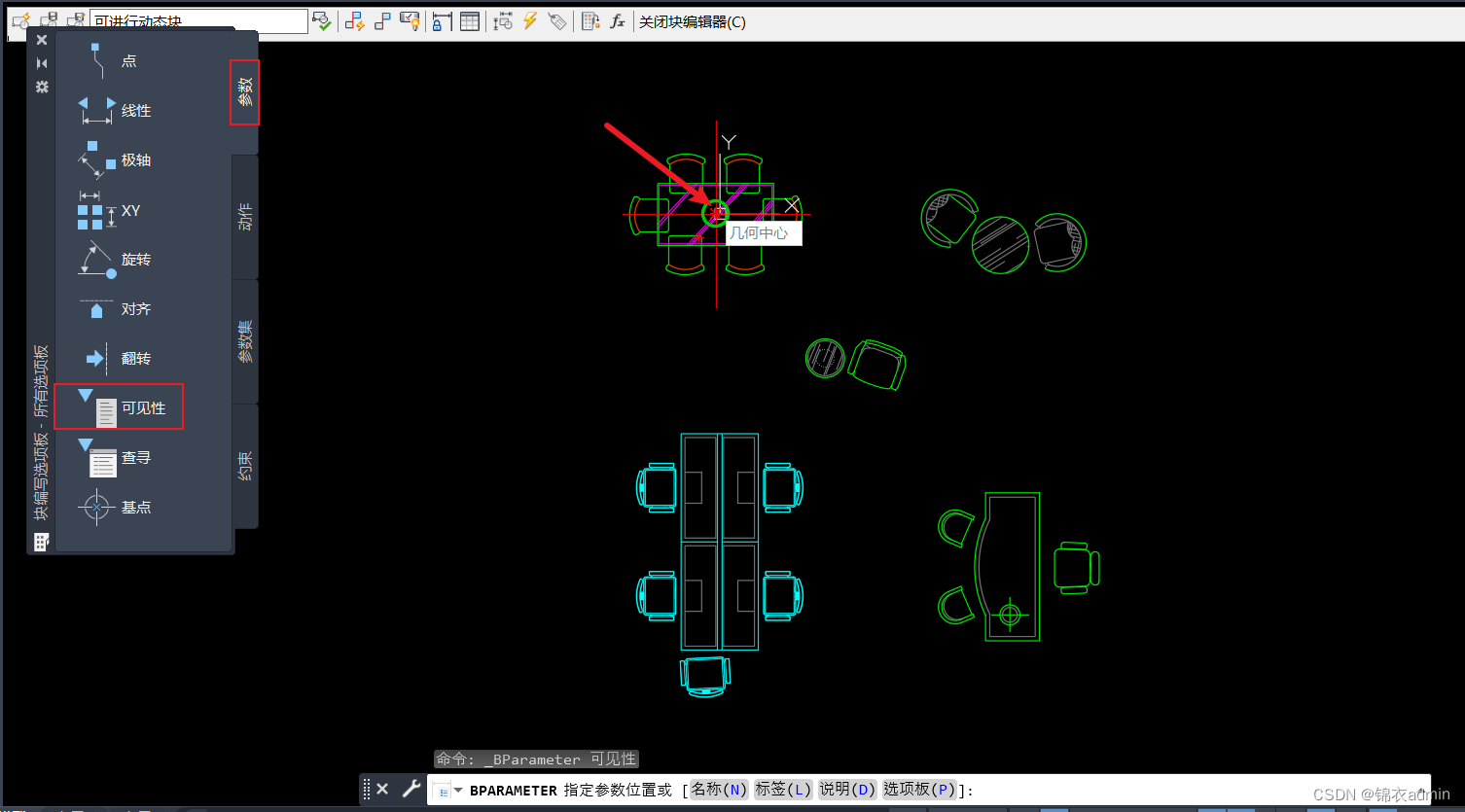

操作1： 参数 > 可见性 > 点击其中一个图案的中心 > 出现可见性1

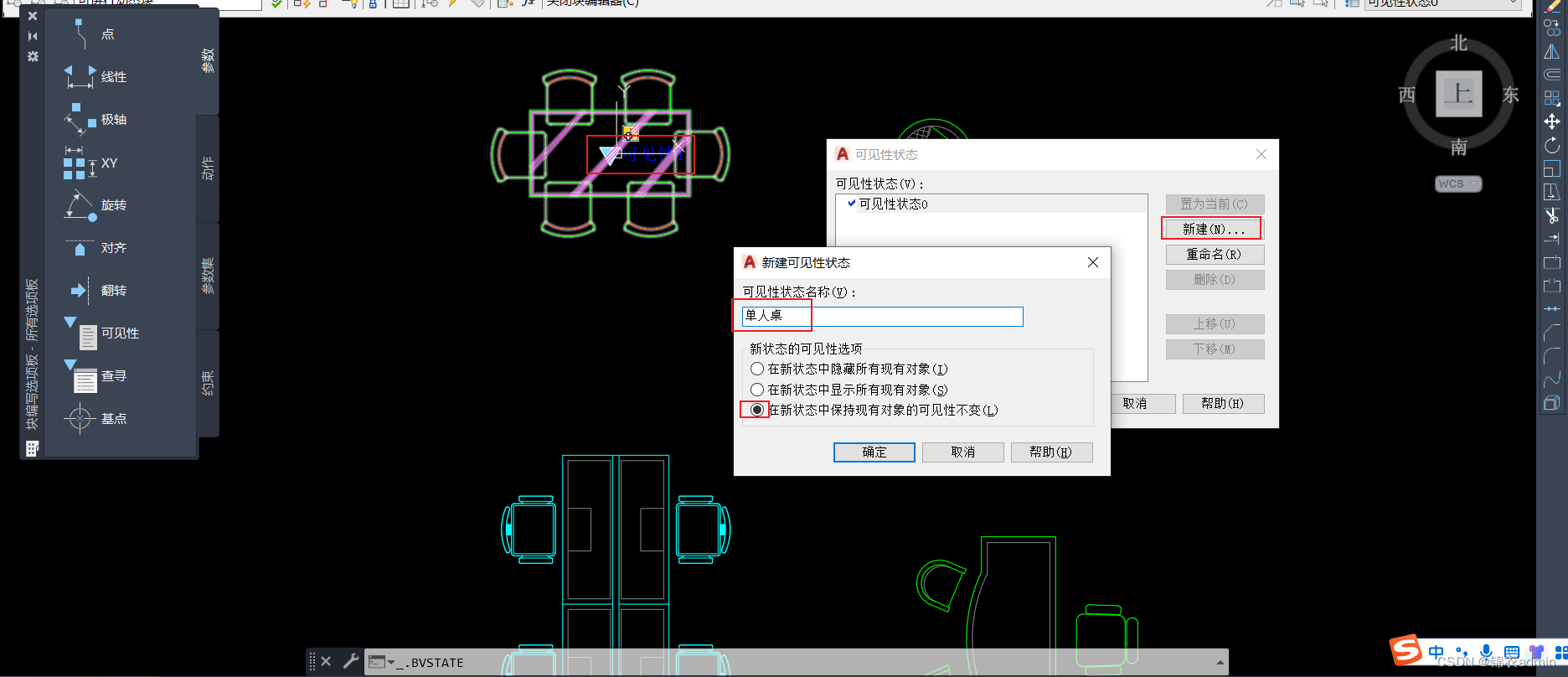

操作2： 双击可见性1 > 新建 > 输入制作动态块各个图案名称（勾选在新状态中保持现有对象可见性不变，第三个）> 继续新建下一个… > 删除可见性状态0 > 确定

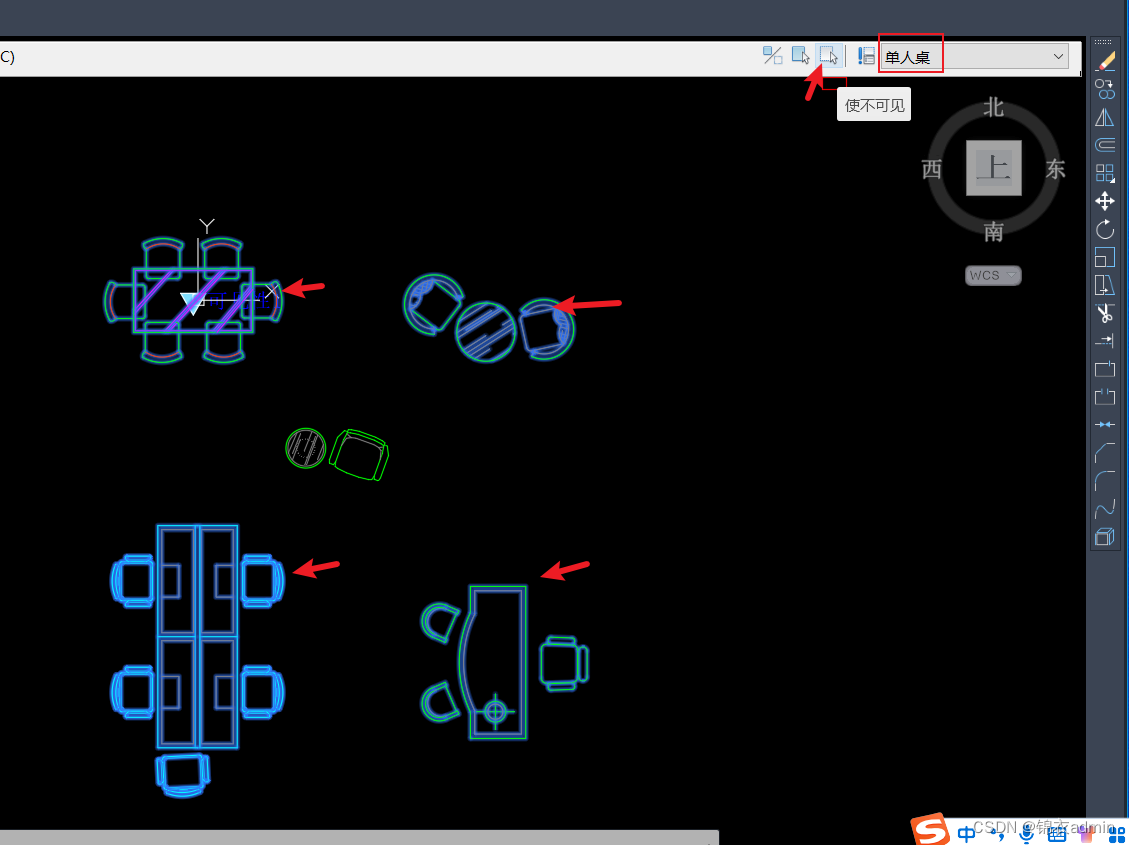

操作3： 点击右上角状态 > 当出现某状态名称时，将其他状态名称的图案不可见 > 单击使不可见 > 选中不可见图案 > 空格

操作4： 继续上一步操作，将名称与图案意义对齐

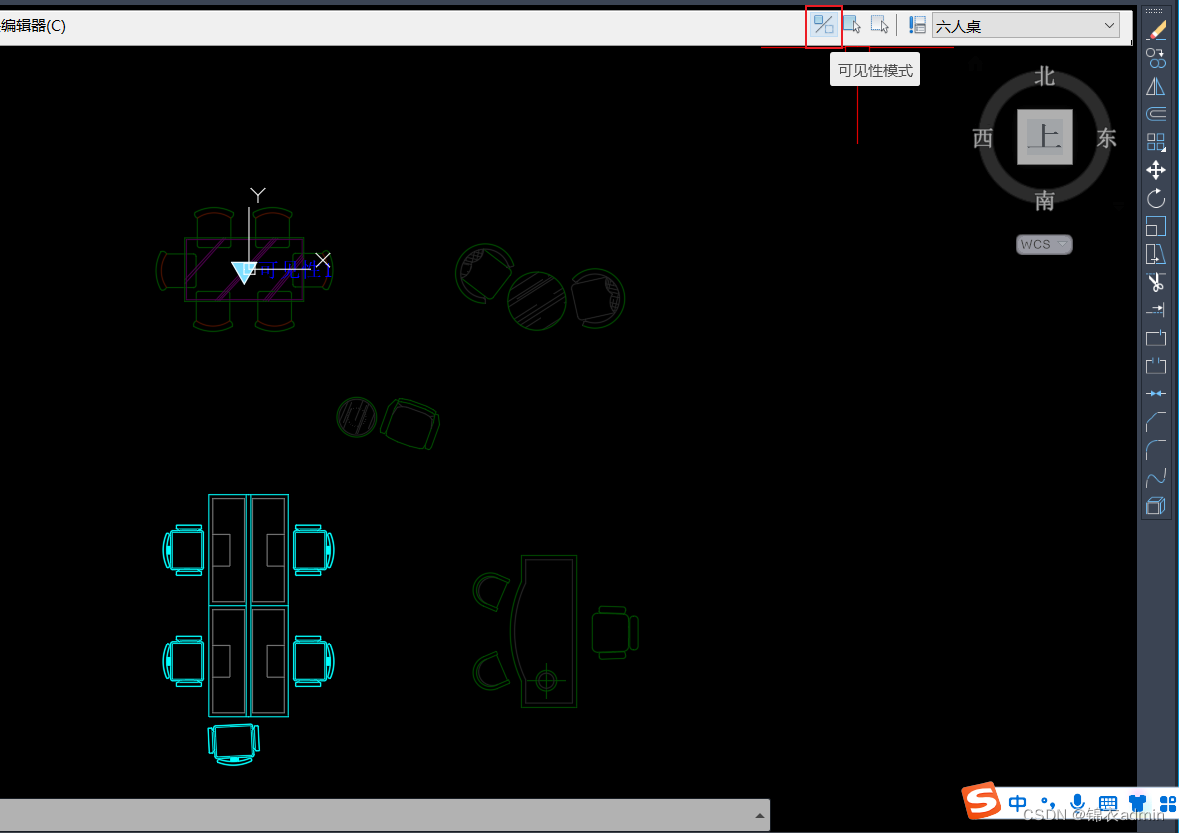

操作5： 单击可见性模式， 将各个图案基点重合

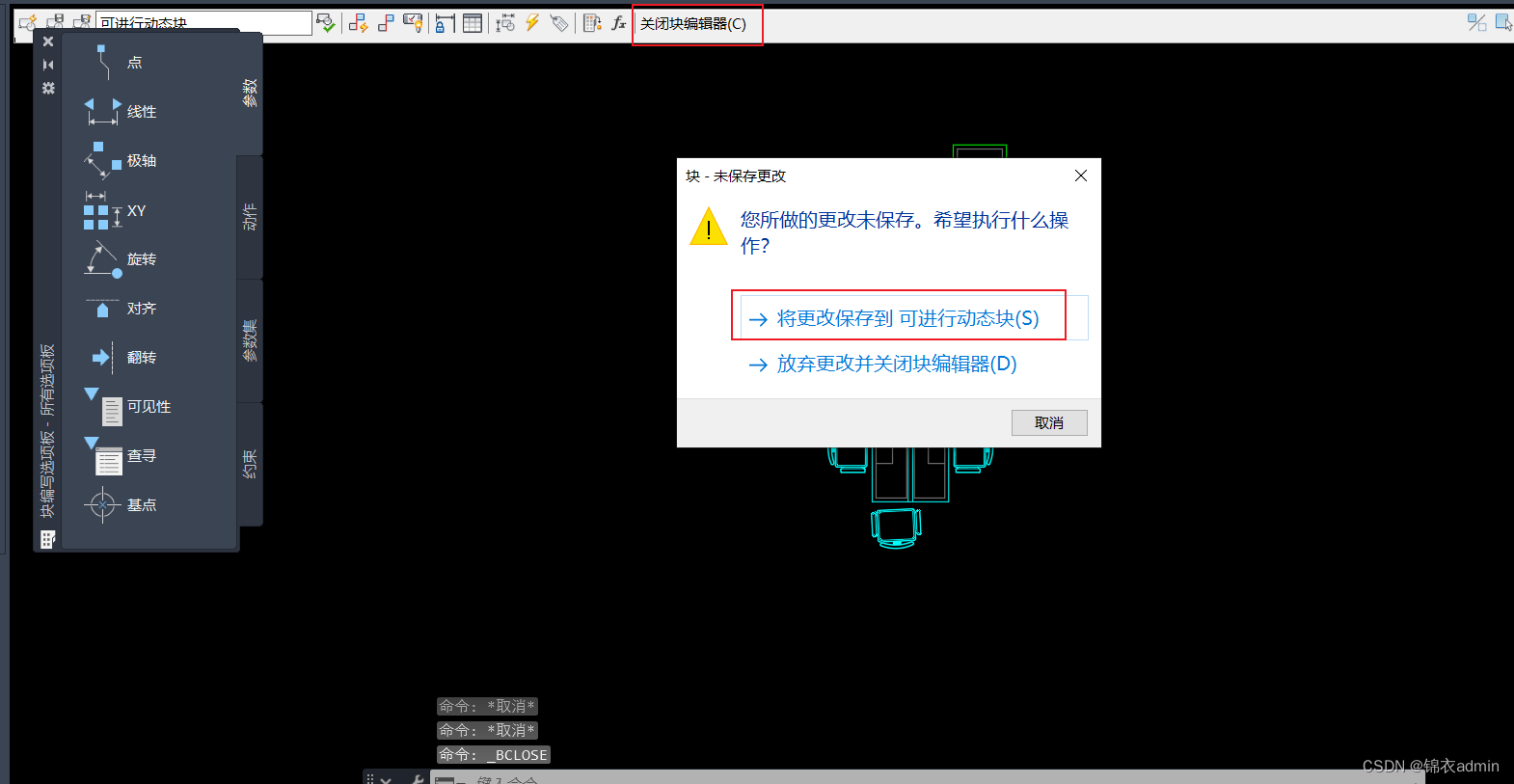

第三步：关闭块编辑器

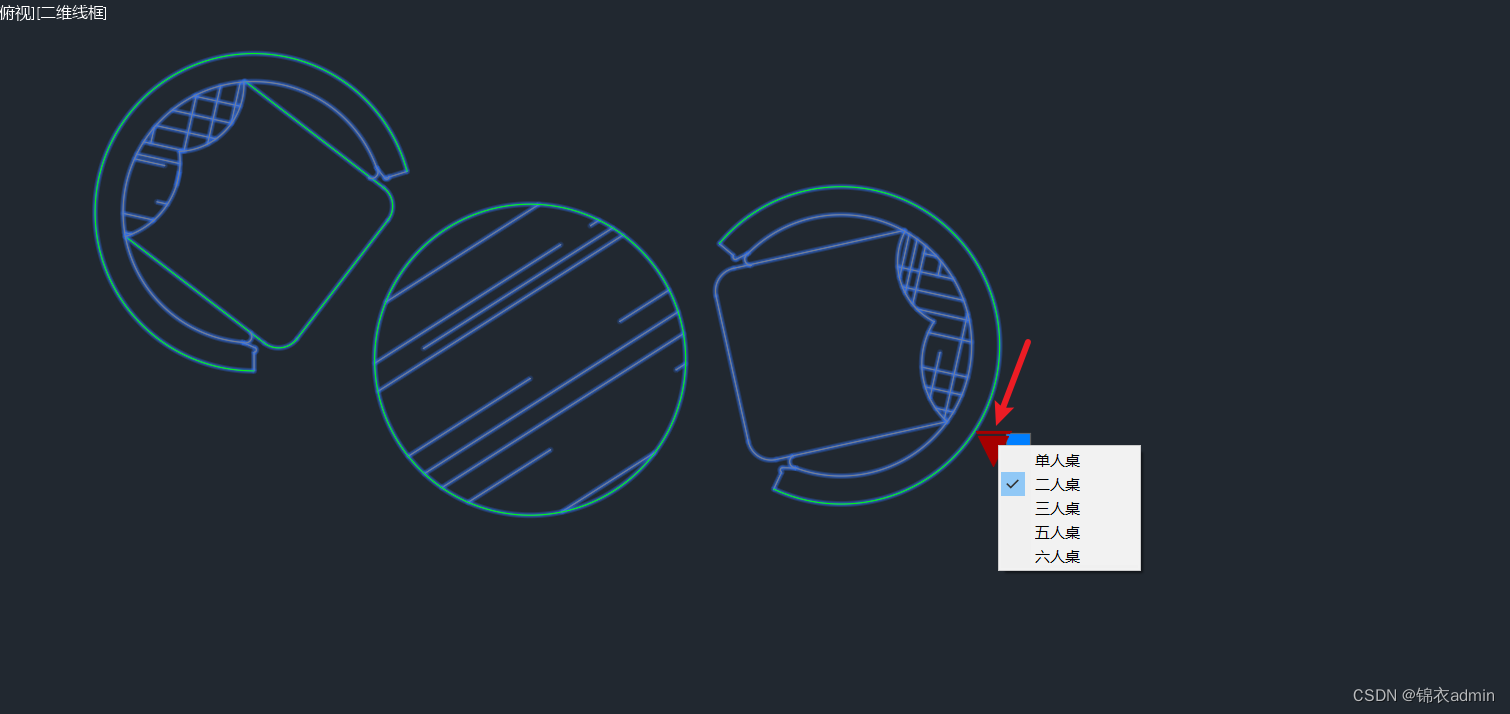

操作： 关闭块编辑器 > 保存 > 单击三角节点可切换图案

可见性动态块制作完毕

阵列动态块

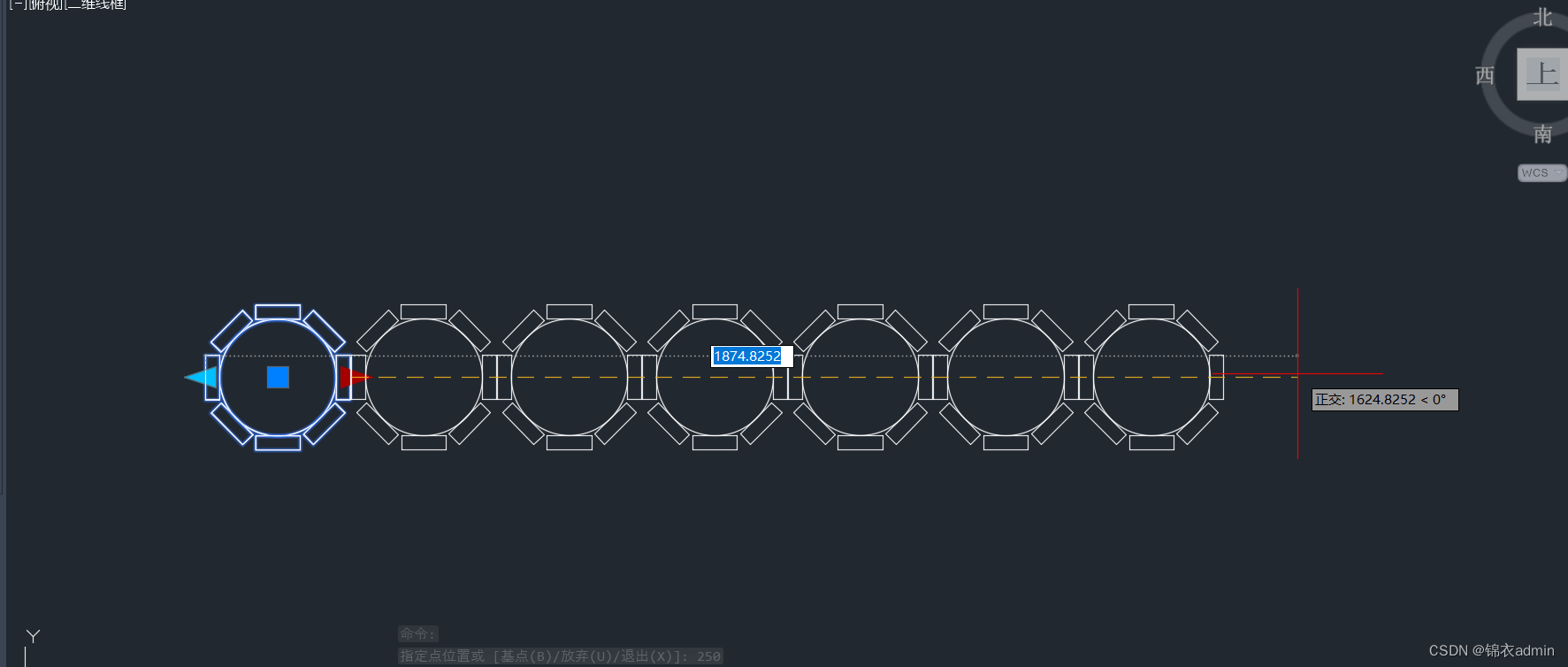

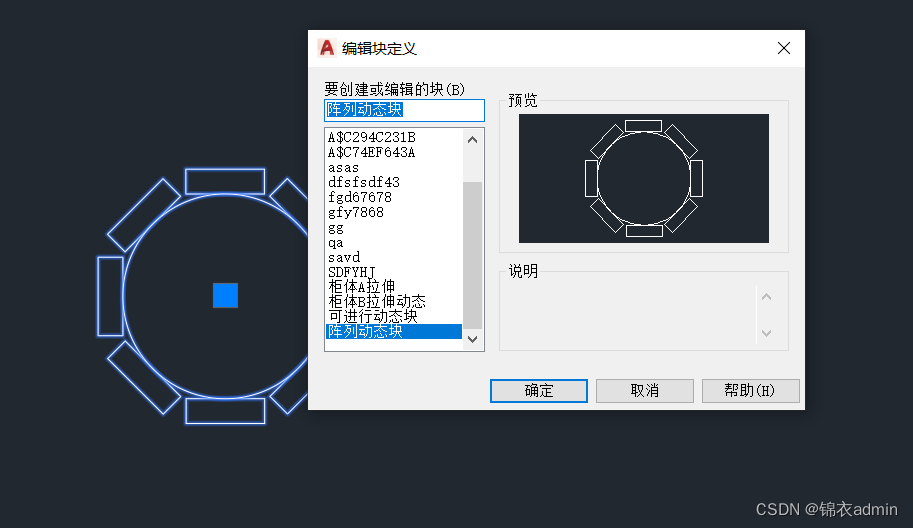

图案阵列动态块制作

第一步： 制作块图案，进入编辑器

操作1： 制作块图案，双击进入编辑器

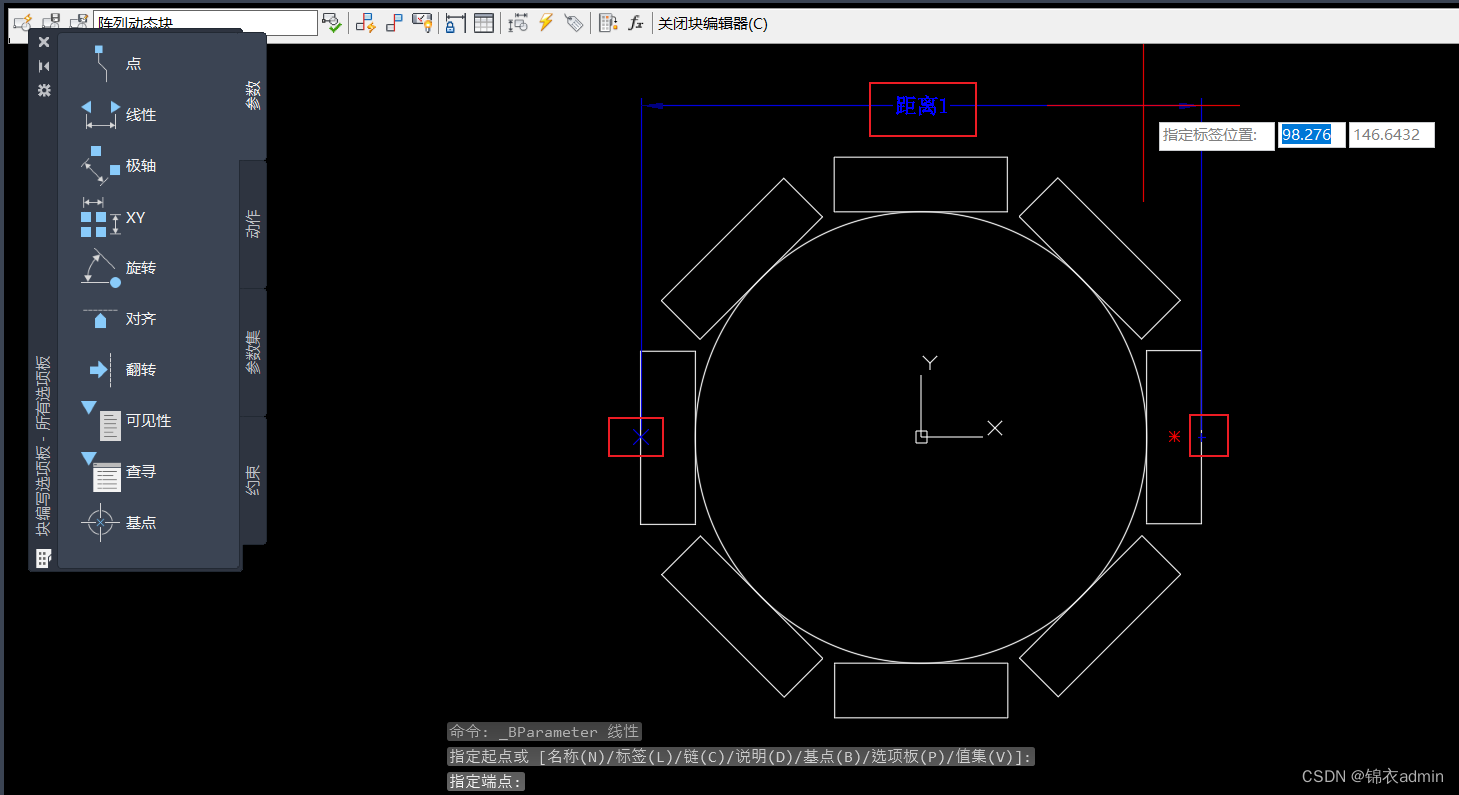

操作2： 参数 > 线性 > 点击左边终点到右边终点

操作3： 动作 > 阵列 > 点击距离1 > 将整个图案框选一下 > 空格 > 输入需要的阵列间距250（左右端点距离250） > 空格

第二步：关闭块编辑

操作1： 关闭块编辑器 > 保存 > 单击图案 > 拉动

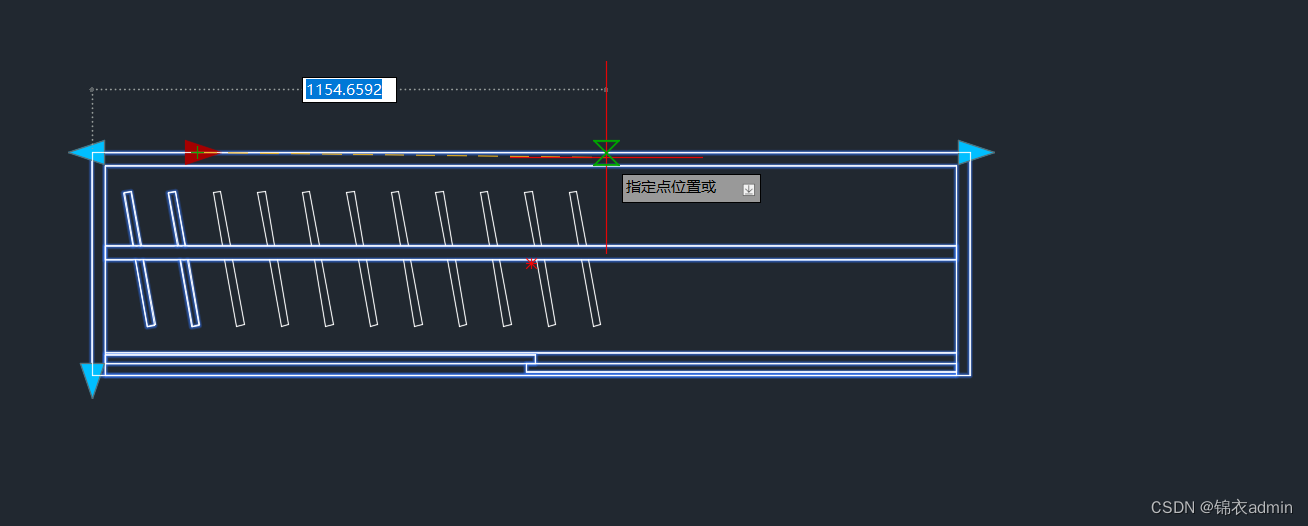

衣柜阵列动态块制作

第一步：制作衣柜，并创建块

第二步：进入块编辑器，先对衣柜进行左右拉伸动态操作

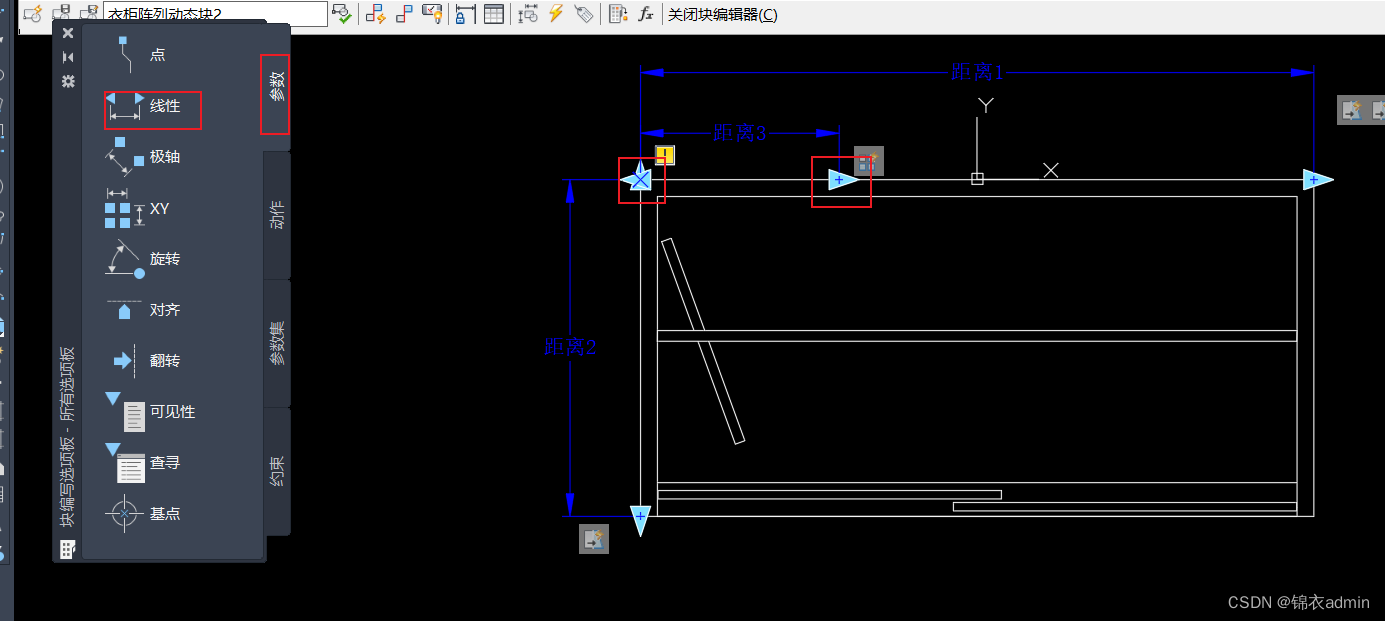

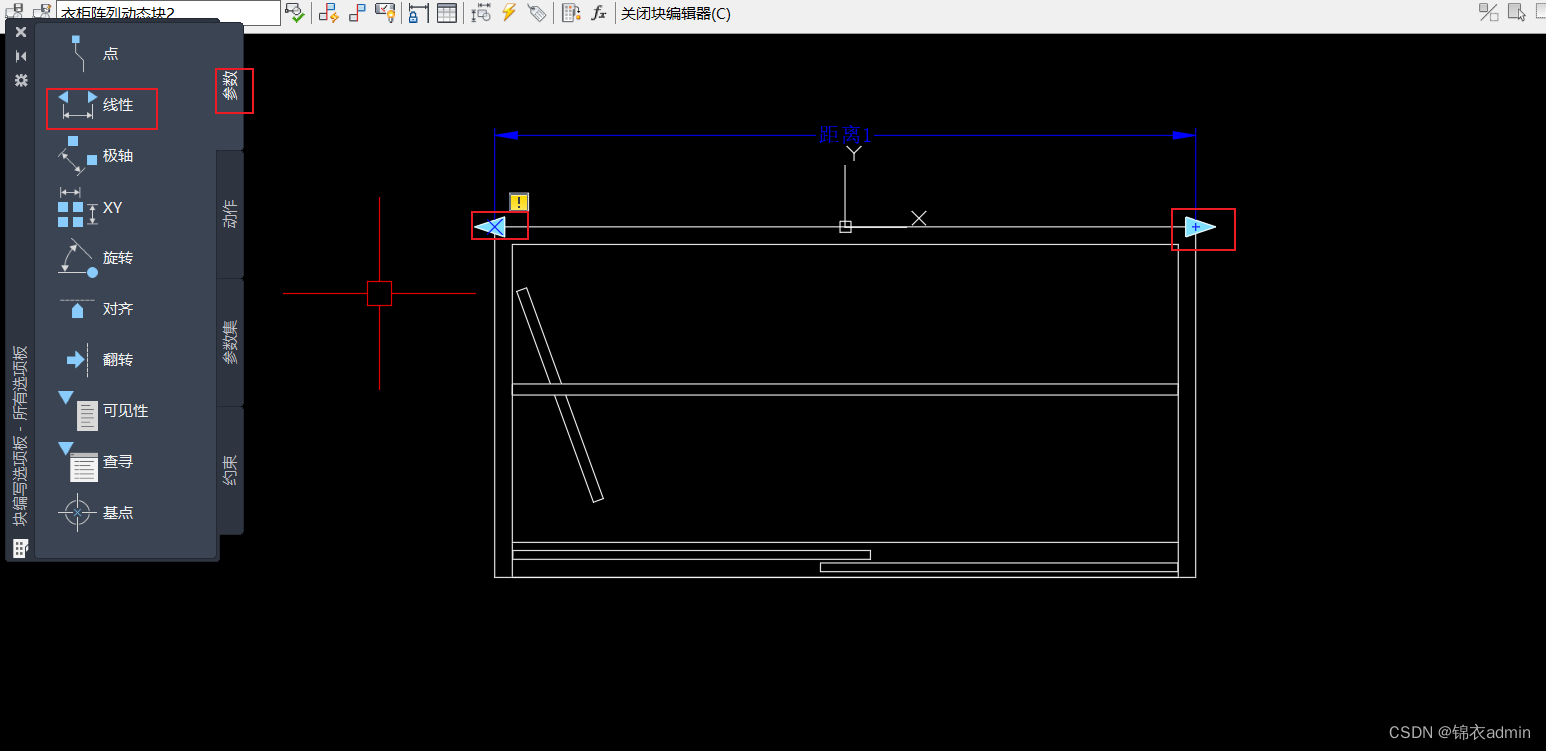

操作1： 参数 > 线性 > 左上角 > 右上角

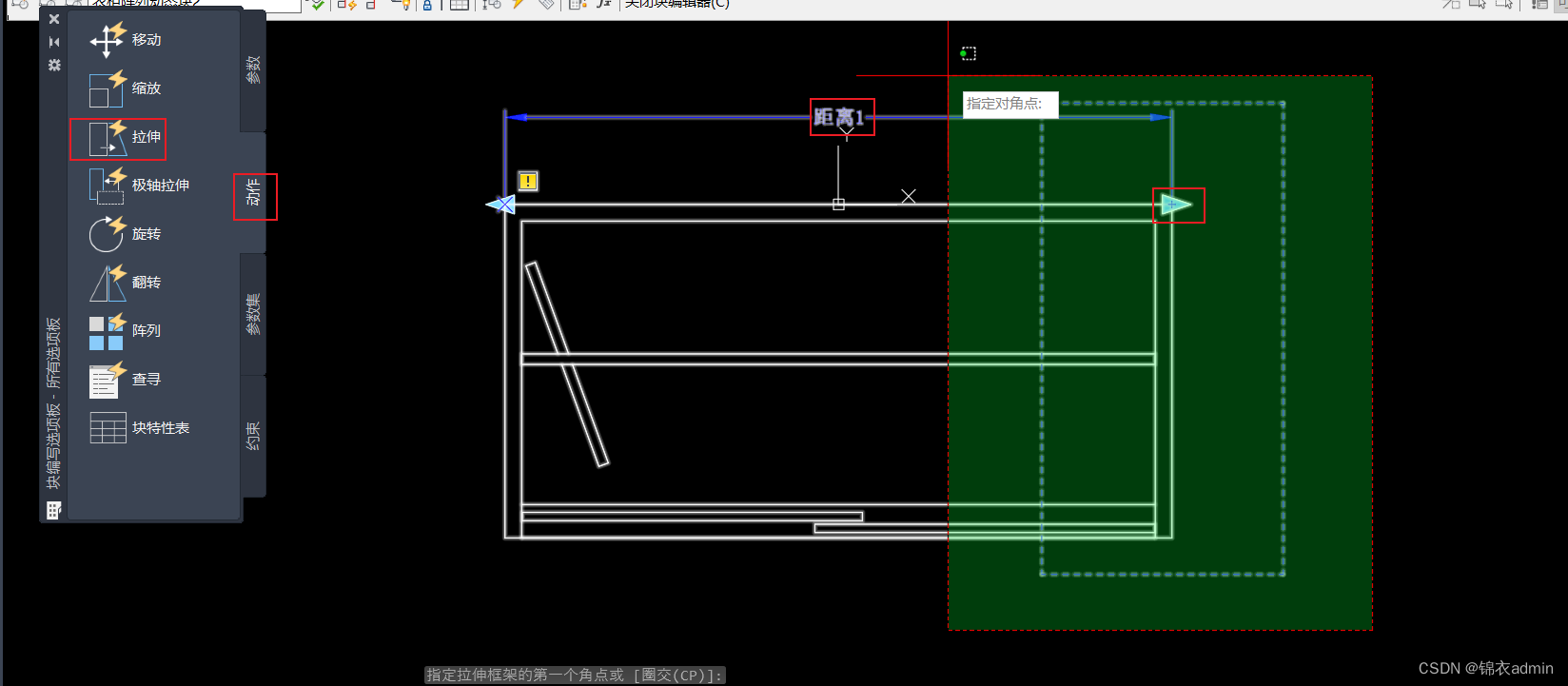

操作2： 动作 > 拉伸 > 距离1 > 右上三角节点 > 框选右边一半两次 > 空格

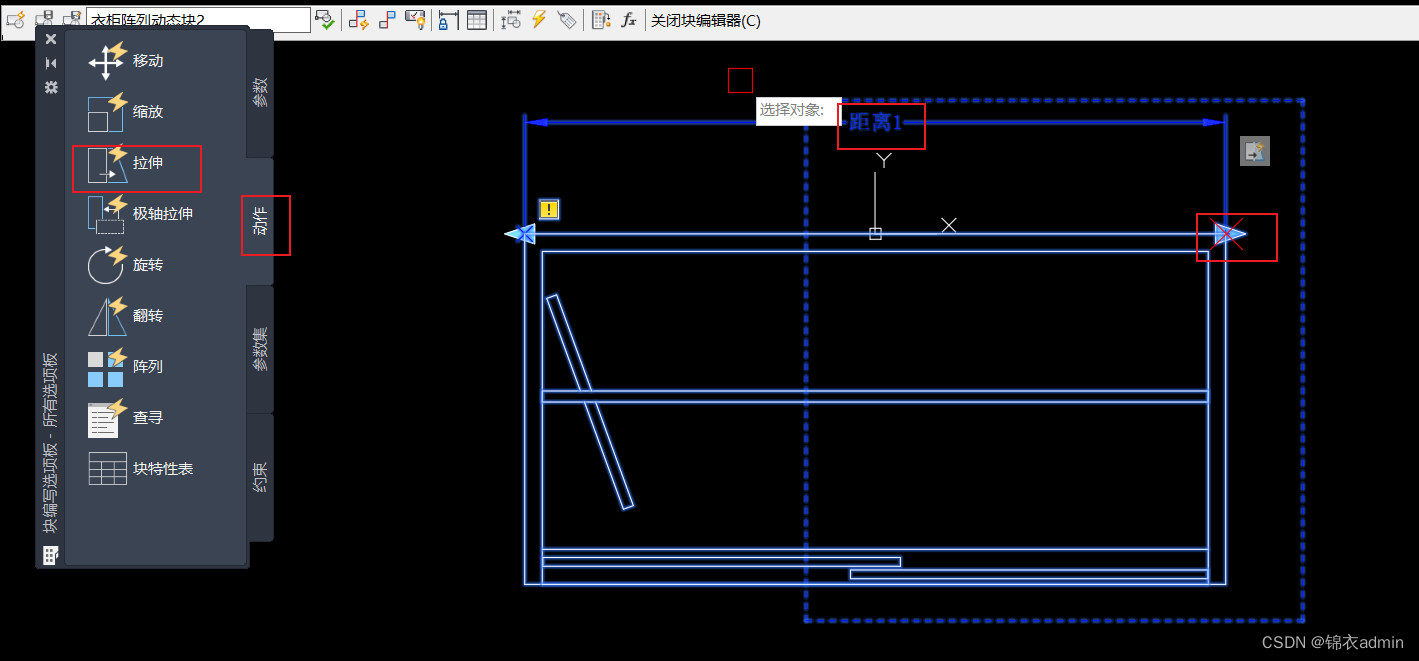

操作3： 动作 > 拉伸 > 距离1 > 右上三角节点 > 框选国距离1大半两次 > 空格

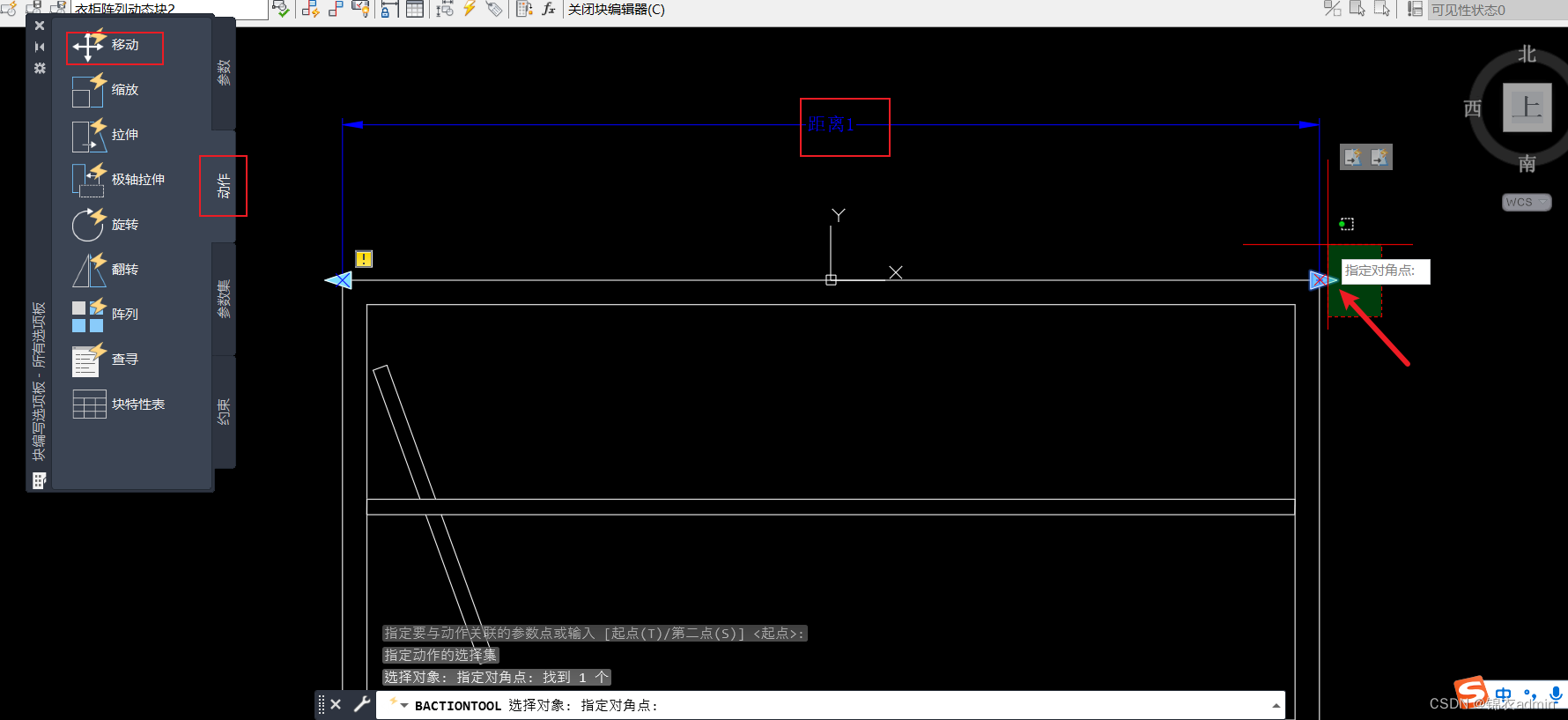

操作4: 动作 > 移动 > 距离1 > 右上三角节点 > 框选两次右上三角节点 > 空格

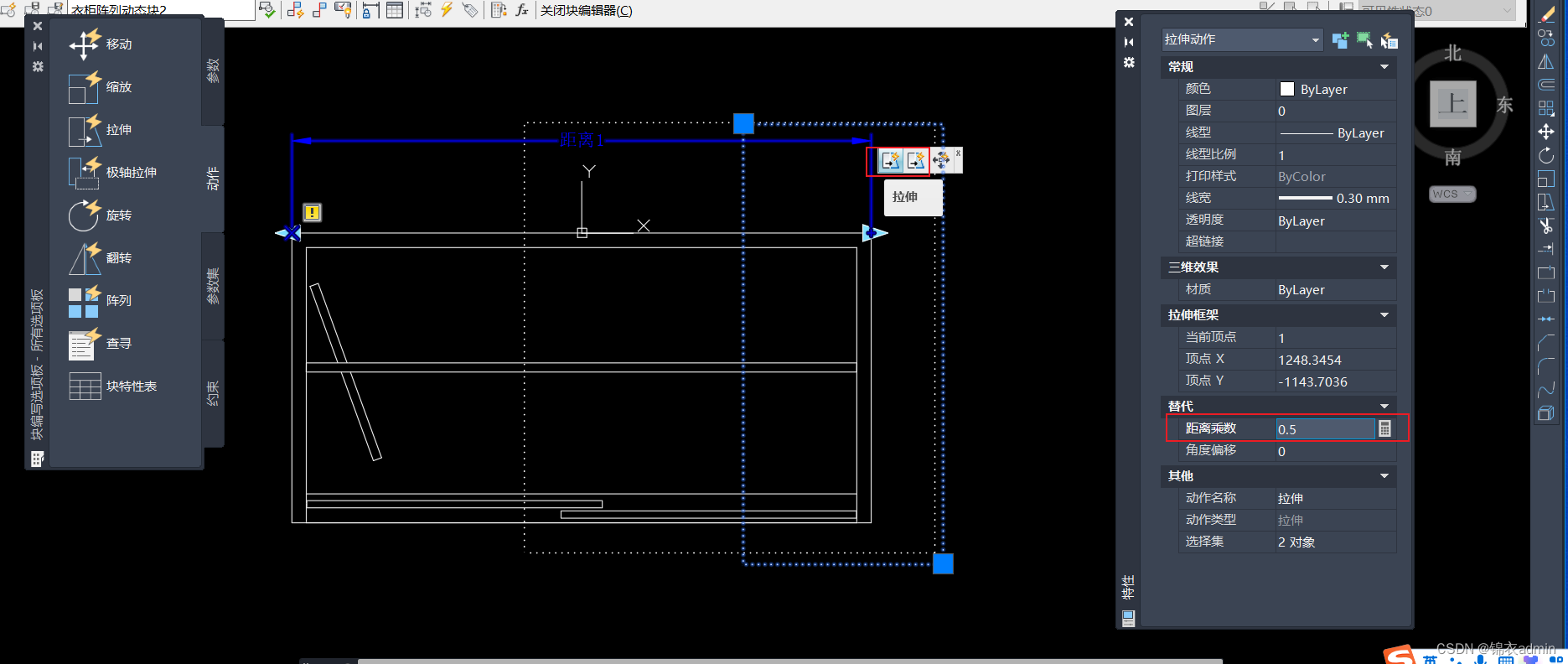

**操作5：**选中拉伸 > MO + 空格 > 修改距离乘数为0.5 > 回车 > 点击拉伸1也同样修改（确保拉伸时左右两边等比）

第三步： 对衣柜进行上下拉伸动态操作

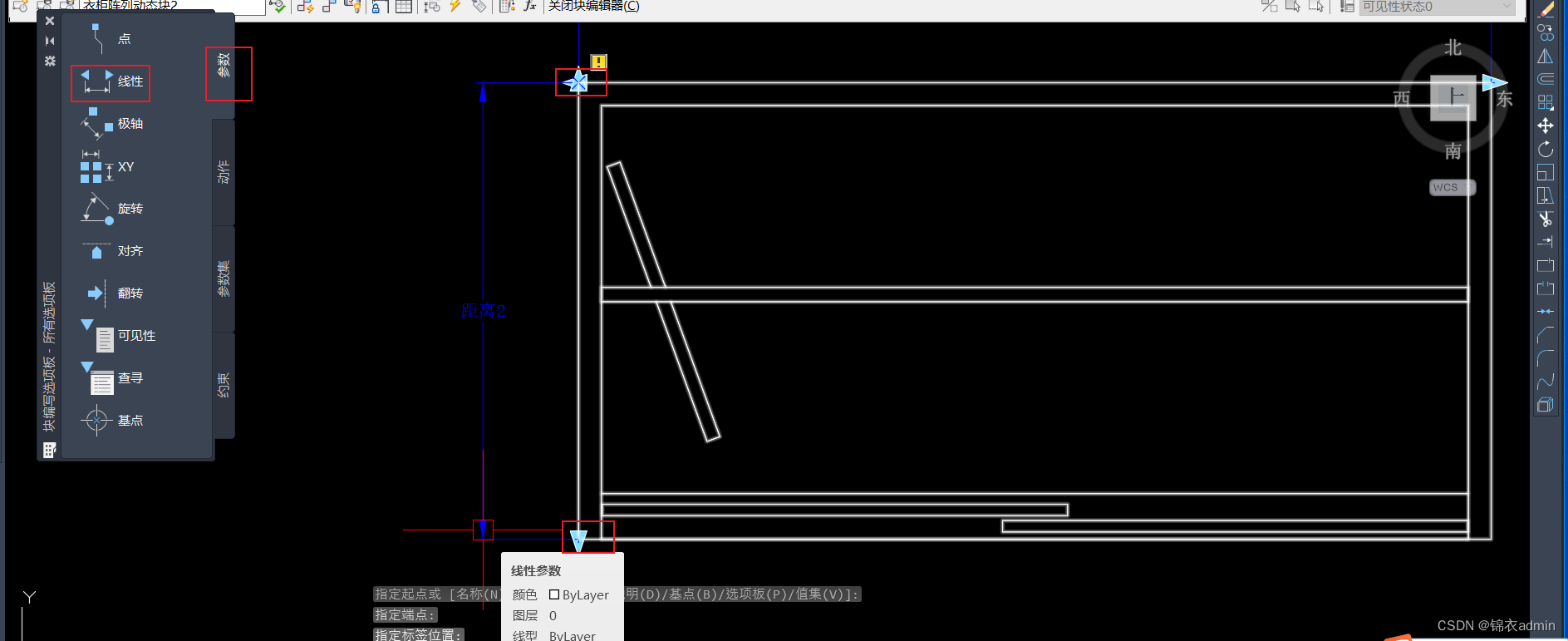

操作1： 参数 > 线性 > 左上角 > 左下角 >

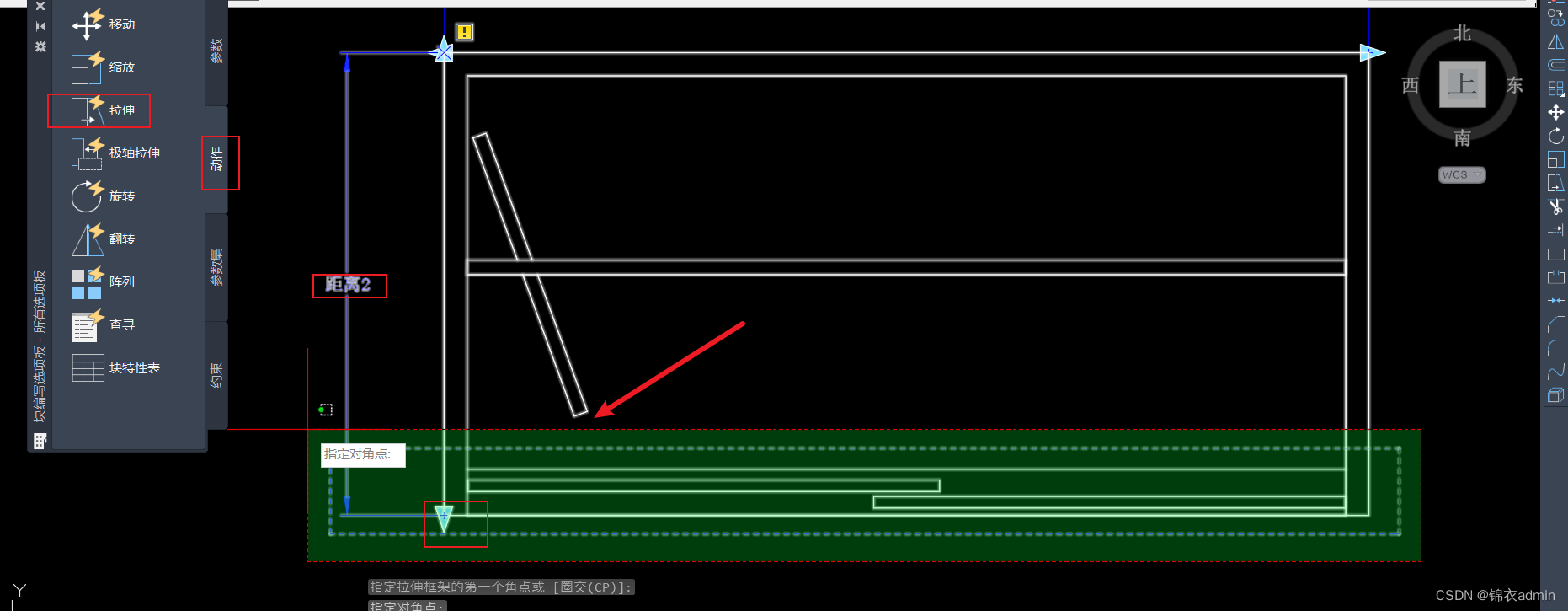

操作 2： 动作 > 拉伸 > 距离2 > 左下角三角节点 > 框选下部分两次（注意不要框到中间的衣架）

第四步：将衣架制作阵列动态块

操作1： 参数 > 线性 > 左上角 > 右边随意一处

操作2： 动作 > 阵列 > 距离3 > 框选衣架 > 空格 > 输入偏移距离 > 空格

第五步：关闭块编辑器

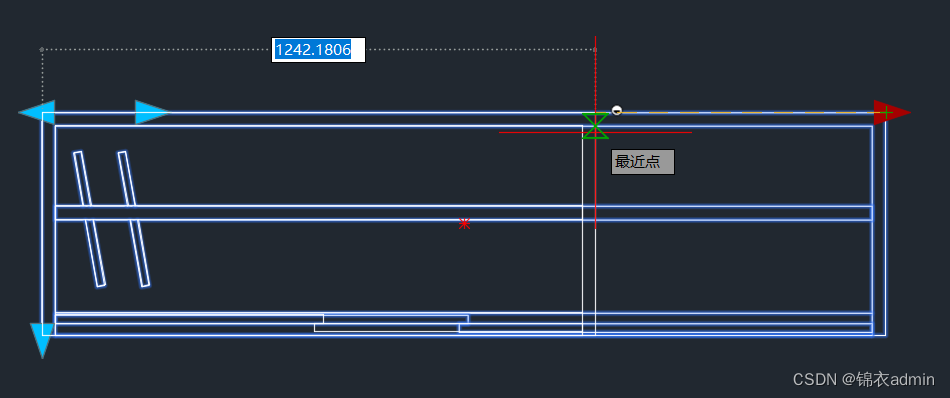

操作： 关闭块编辑器，拉动衣柜

完毕

动态图框

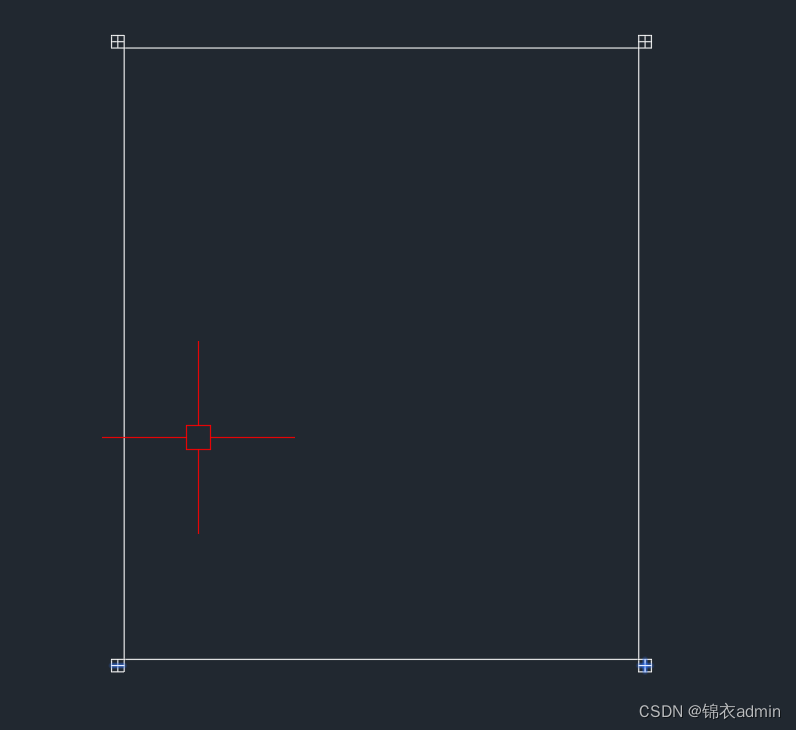

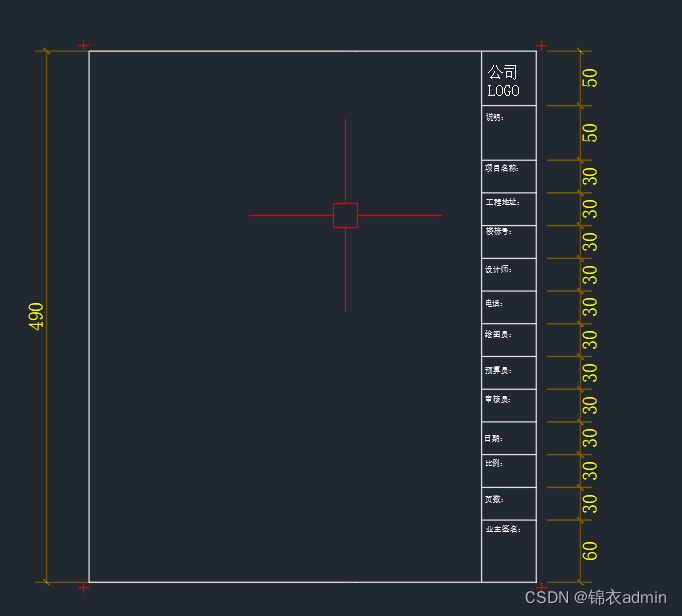

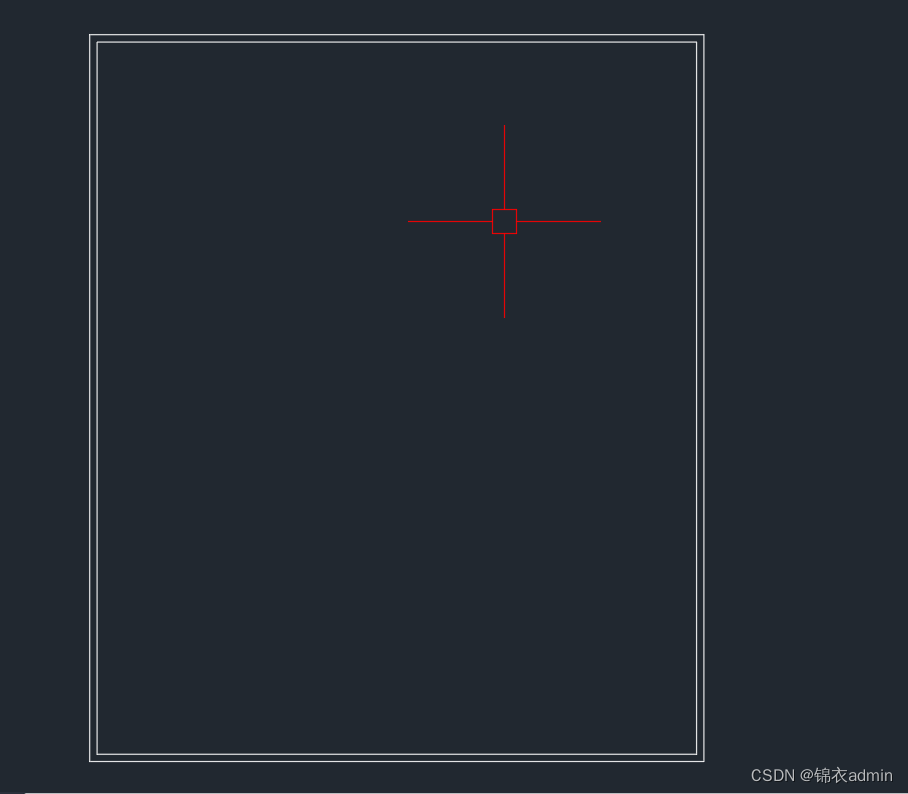

第一步：制作图框

• A3图纸大小：420 X 497

操作1： REC + 空格 > D > 输入420 > 输入497

操作2： 选中矩形 > O + 空格 > 输入5，往内偏移5mm

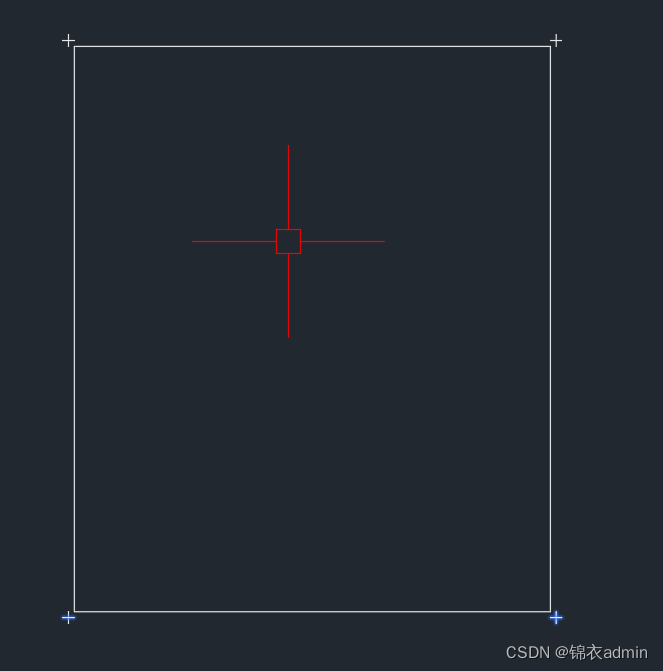

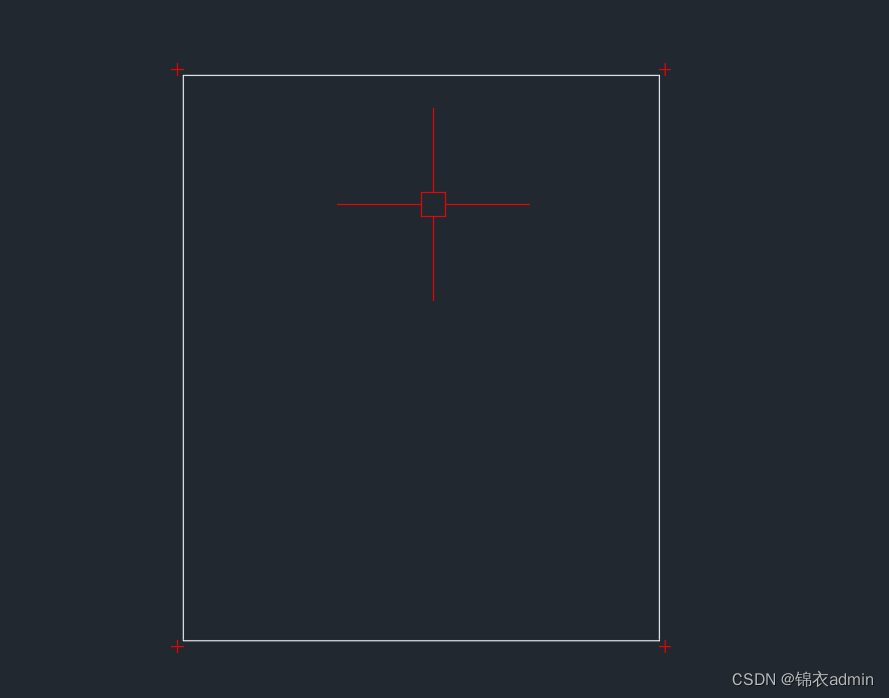

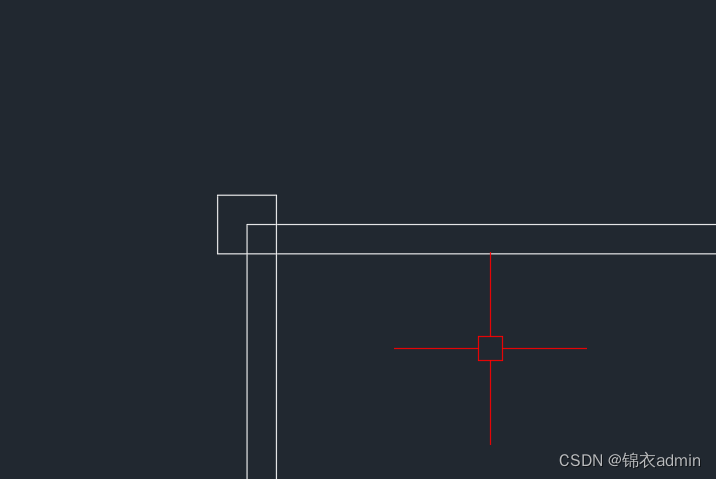

操作3： 制作1个10mm矩形 > 中点与外矩形角对齐 > 复制到其他三个角

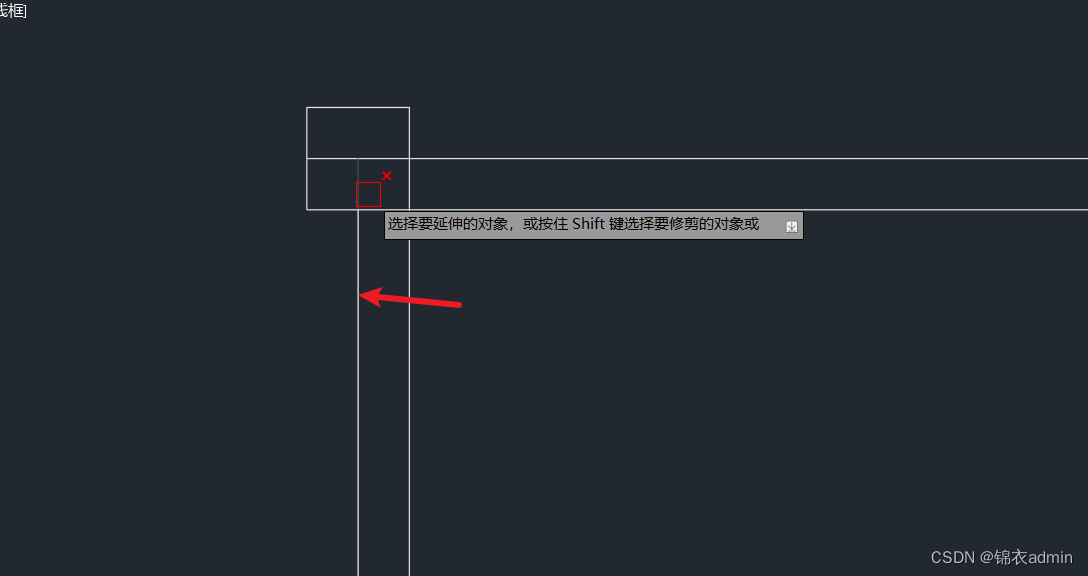

操作4： 将外矩形通过X分解 > 选中小正方形 > 将外矩形用EX延长接触到小正方形的边（4个都是）

操作5： TR + 空格 > 剪掉外矩形（图形需要铺满，不然小正方形里面的线也会剪掉） > 再把小正方形的边去掉 > 全选染色

操作6： 画线移动

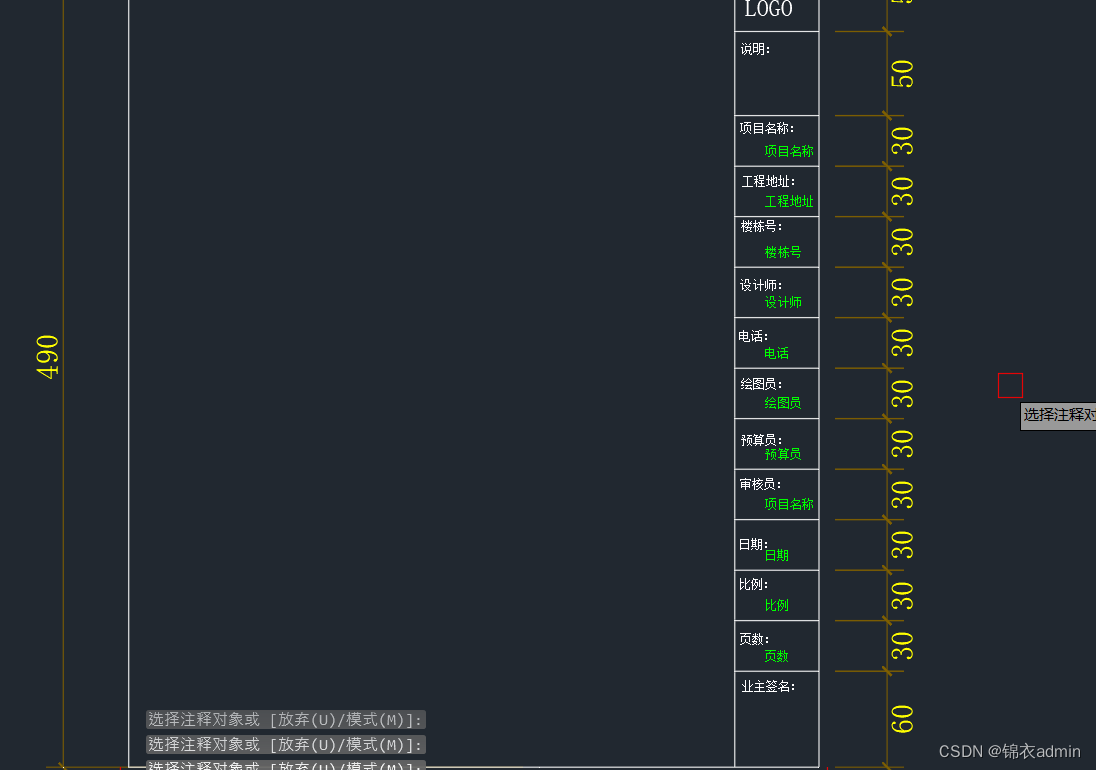

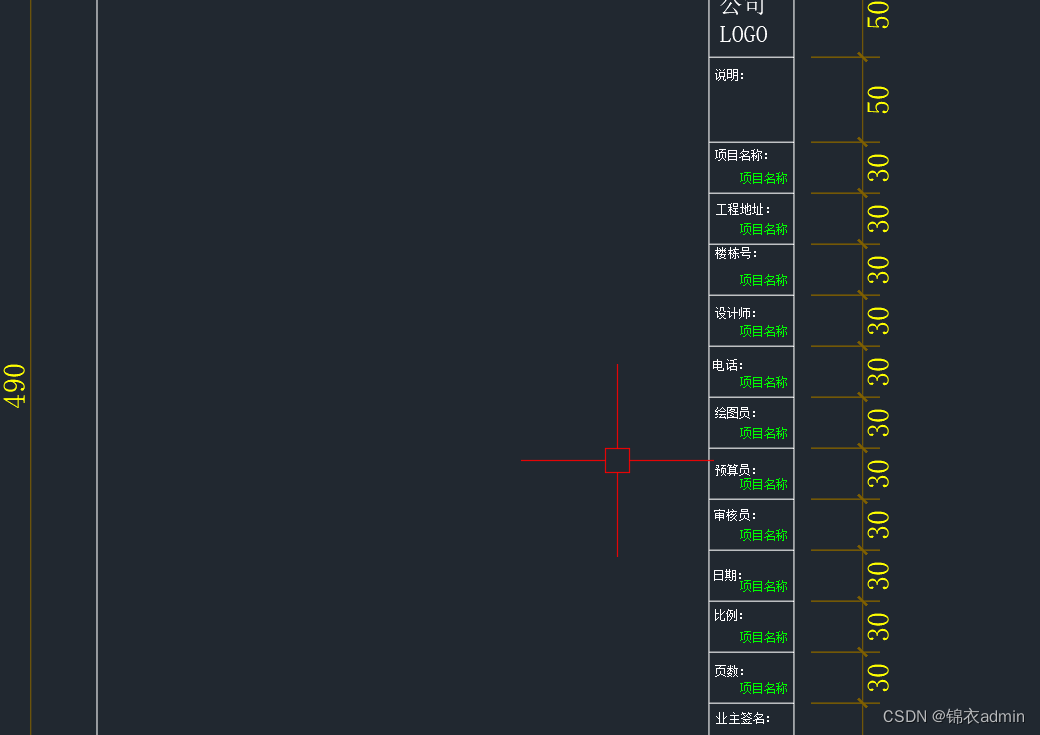

第二步：制作动态文字

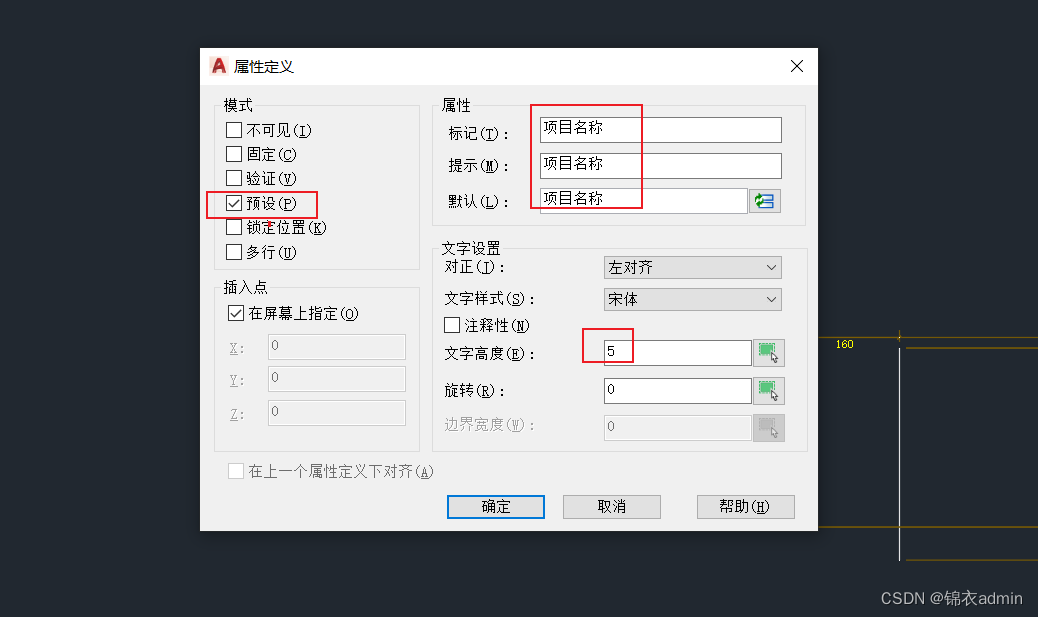

操作1： ATT + 空格 > 写上文字 > 并染色 > 将其复制到适合位置 > 修改初始值

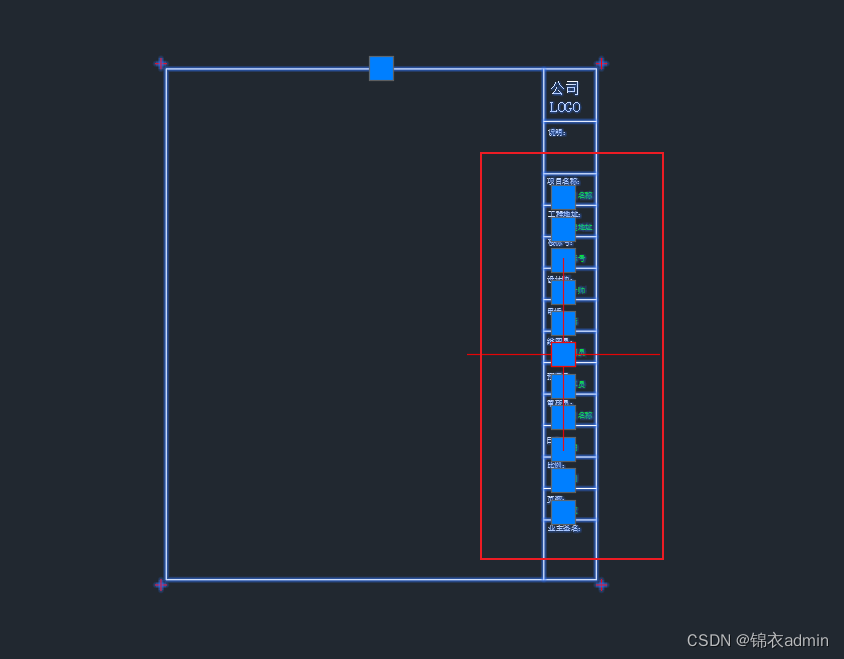

操作2： B + 空格（全部框选组块）

• 右边绿色字体可以选中表示成功

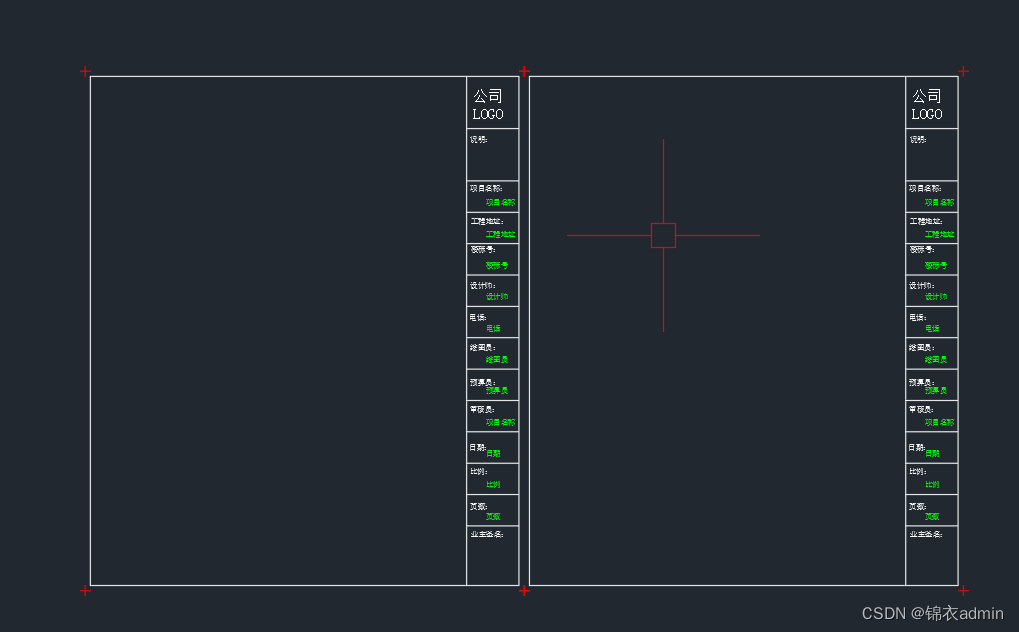

操作3： 往左边移动420

第三步：测试动态框文字

操作1： 双击动态框 > 修改值

测试成功，动态框制作完毕
