Vision Transformer (ViT) —— 多模态学习笔记（一）

本系列文章采用先总体框架后技术细节的方式展开。
原论文：An image is worth 16x16 words: Transformers for image recognition at scale.
Github：google-research/vision_transformer

一、ViT 架构

总体上可以简单理解为：ViT是将Transformer架构引入到计算机视觉中。

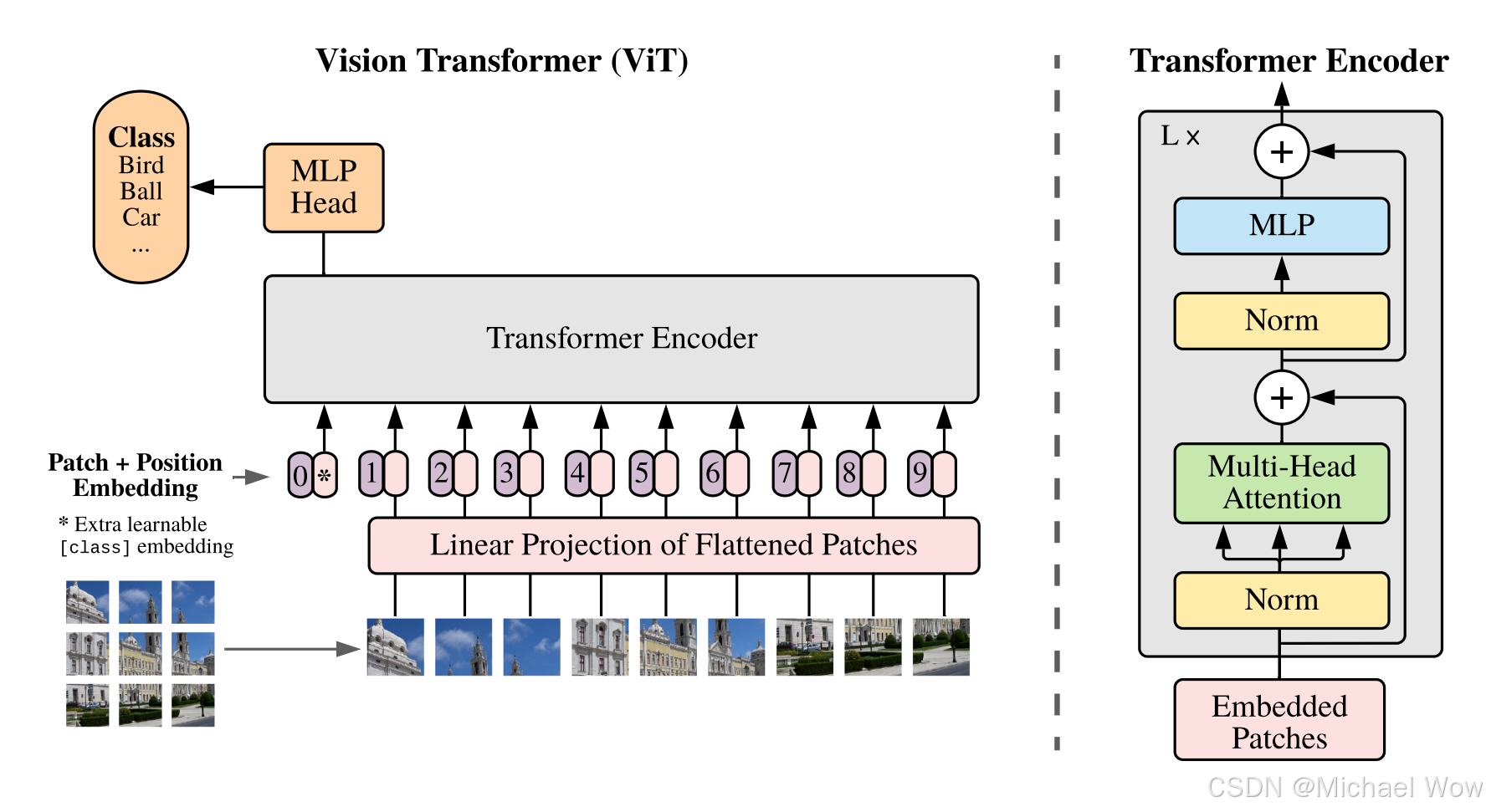

Transformer最先在NLP领域提出，它处理序列数据有优势对于标准的Transformer模块，输入是token序列，一般是[num_token, token_dim]。因此ViT的核心思想如下图 Vision Transformer（ViT）的架构图所示，它是通过将图像分割成一系列小块（patches）并视为序列化的token输入到Transformer编码器中，实现对图像特征的提取。

ViT工作流程：

• 将图像分割成固定大小的图像块（patches）
• 通过 Linear Projection of Flattened Patches 将每一个 patches 转换成Patch Embedding，然后添加位置编码，得到 Patch + Position Embedding。（每个图像块现在就像一个"单词"，而整个图像被看作由这些"单词"组成的一句话。）
• 嵌入（Patch + Position Embedding）输入到Transformer编码器处理，输出每个图像块的更新特征表示，它不仅包含了图像块自身的特征，还包含了图像块之间的关联信息。


二、技术细节

让我们以ViT-B/32模型为例，介绍在ViT模型中的数据流。
(注：B是Base的缩写，作者根据设置参数大小训练了Base、Large、Huge等多种模型，32是图像会被分割成多32×32的图像块。如果是16，就是分成16×16)

1. 输入图像

假设输入的图像大小为224×224像素。这个图像会被分割成多个固定大小的图像块。
在ViT-B/32中，图像被分成32×32的图像块（patch）。
对于一个224×224的图像，可以被划分为(224 ÷ 32) × (224 ÷ 32) = 7 × 7个图像块，也就是49个图像块。

2. 图像块（Patches）展开和线性投影

• 每个图像块大小是32×32，展平后是32×32×3 = 3072维的向量（假设输入图像是RGB格式）。此时向量的形状为49×3072。
• 通过线性投影，每个3072维的向量被映射到768维的特征向量。最终得到的是49×768的向量。
  (注：如果是ViT-B/16，展平后是16×16×3 = 768，也许很多人和我一样，有这样的疑惑，为什么ViT-B/32和ViT-B/16都是映射到7
