1.MOS电容C-V特性仿真
MOS晶体管电容 C g g C{gg} Cgg是指晶体管的栅漏都接地时,栅对源 C g s C{gs} Cgs,栅对漏 C g d C{gd} Cgd,栅对衬底 C g b C{gb} Cgb三个电容之和。
(1) 绘制仿真电路图
(2) 设置ADE L窗口

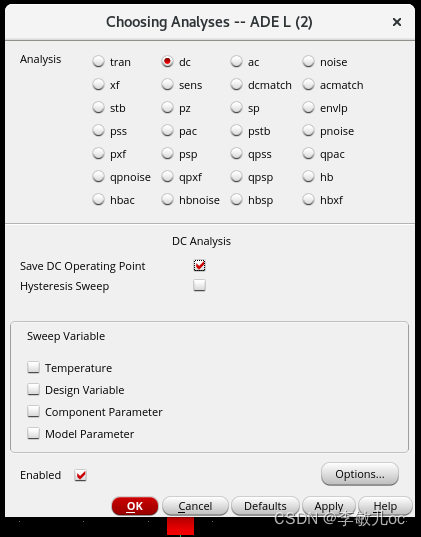

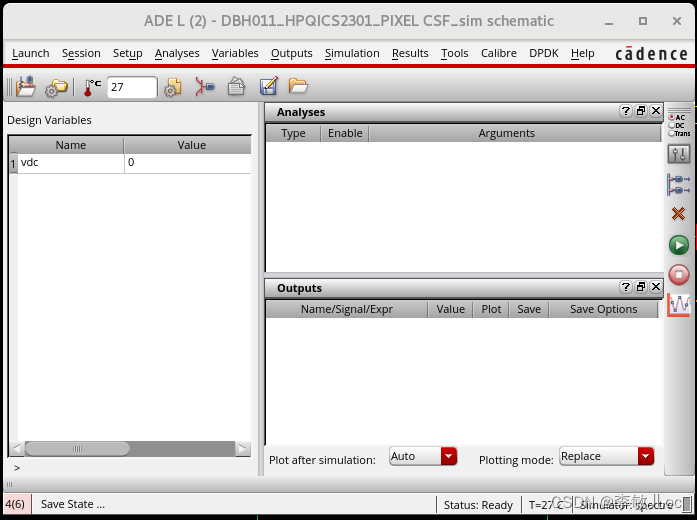

设置如下,添加变量vdc,value设置为0(这里可以随便设置,后面会进行参量扫描),DC分析只用保留直流工作点
(3) 进行参量扫描设置

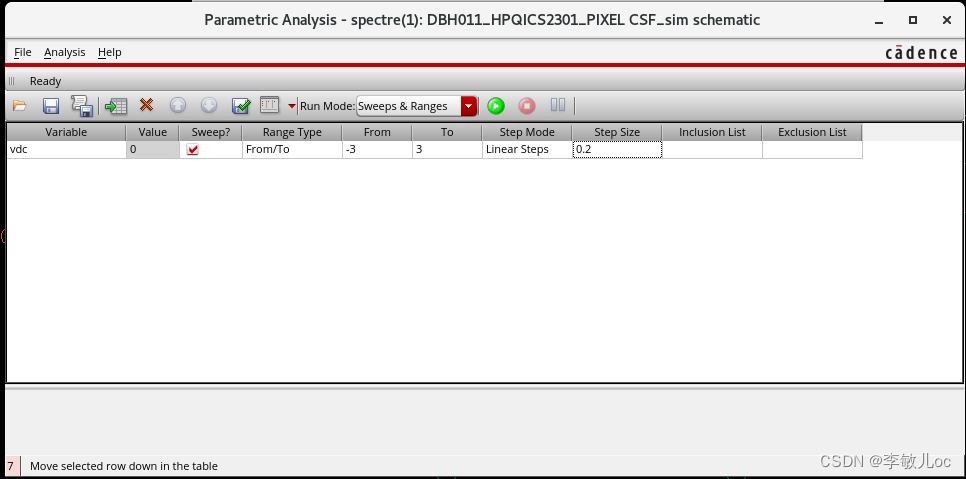

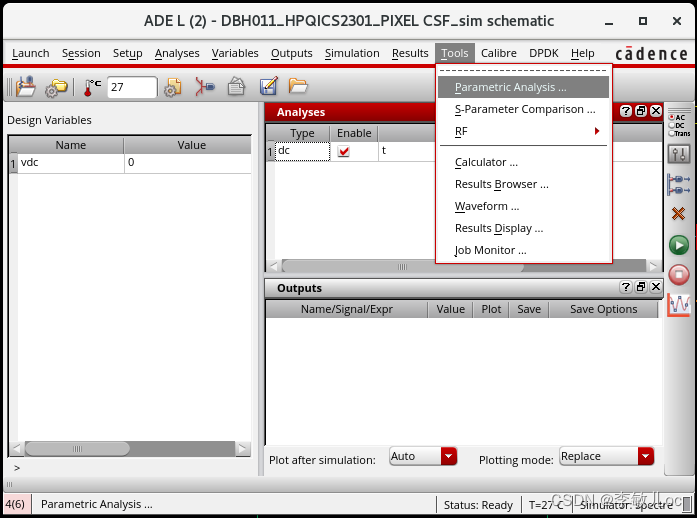

点击Tools–>Parametric Analysis,Variable一栏选择变量vdc,电压从-3V~3V进行扫描,设置线性步长Linear Steps,步长为0.2,点击绿色的Start按钮,开始扫描
(4) 添加Outputs

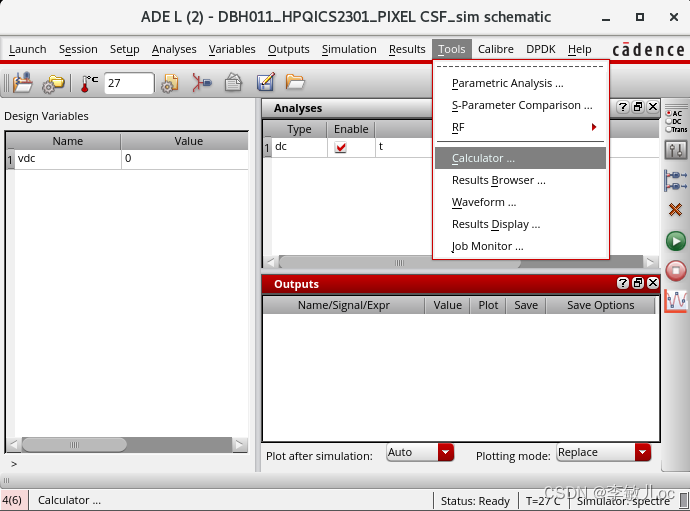

将MOS电容参数添加到ADE L界面的outputs中。点击Tools–>Calculator

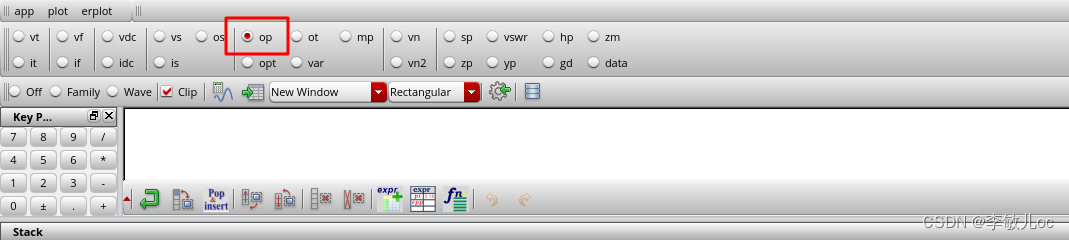

在弹出的界面中选择op(oprating parameters)

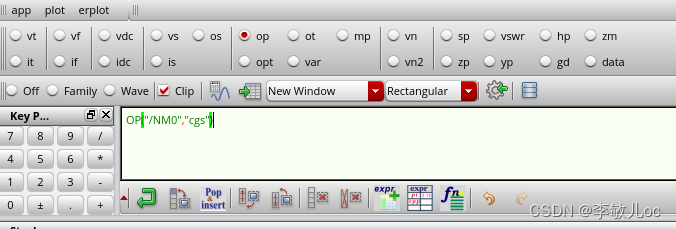

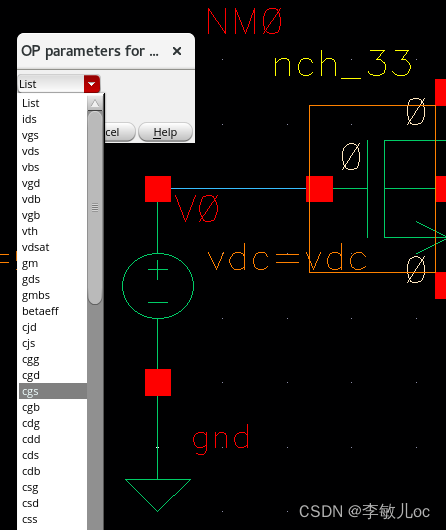

在原理图界面选择MOS管,在OP parameters界面点击List,在列表中选择cgs,这时候在calculator界面中出现了cgs的表达式

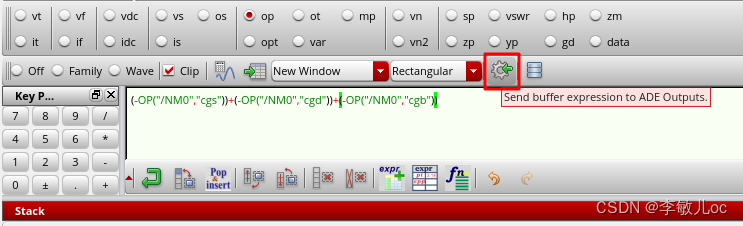

由于cgs、cgd、cgb均为负值,所以在相加前需要都添加负号,用同样的方法将cgd和cgb加入calculator中,表达式如下图所示;表达式输入完成后,点击小齿轮按钮,将表达式添加到ADE L界面的outputs中

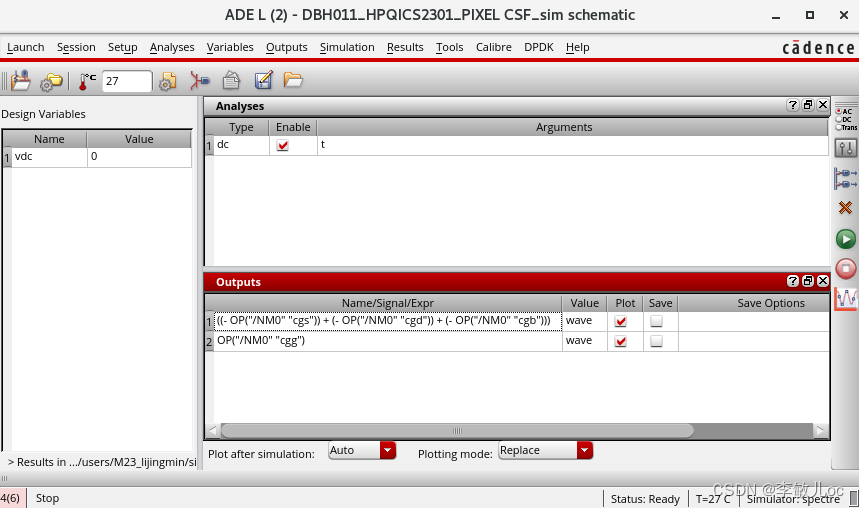

用同样的方法, 在calculator中输入表达式OP(“/NM0”,“cgg”),并将其添加到ADE L界面,便于后续对比。

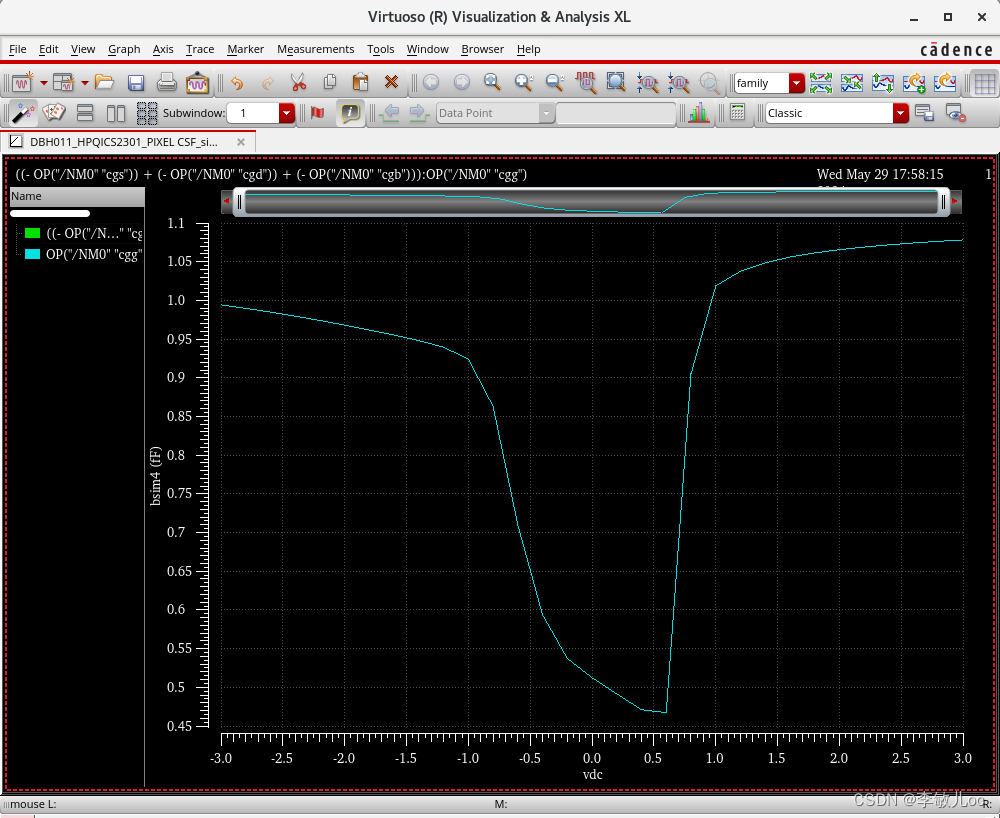

点击Plot,即可得到MOS电容的C-V曲线,与理论分析相符,且两条输出曲线重合。
2.MOS晶体管其他参数查看

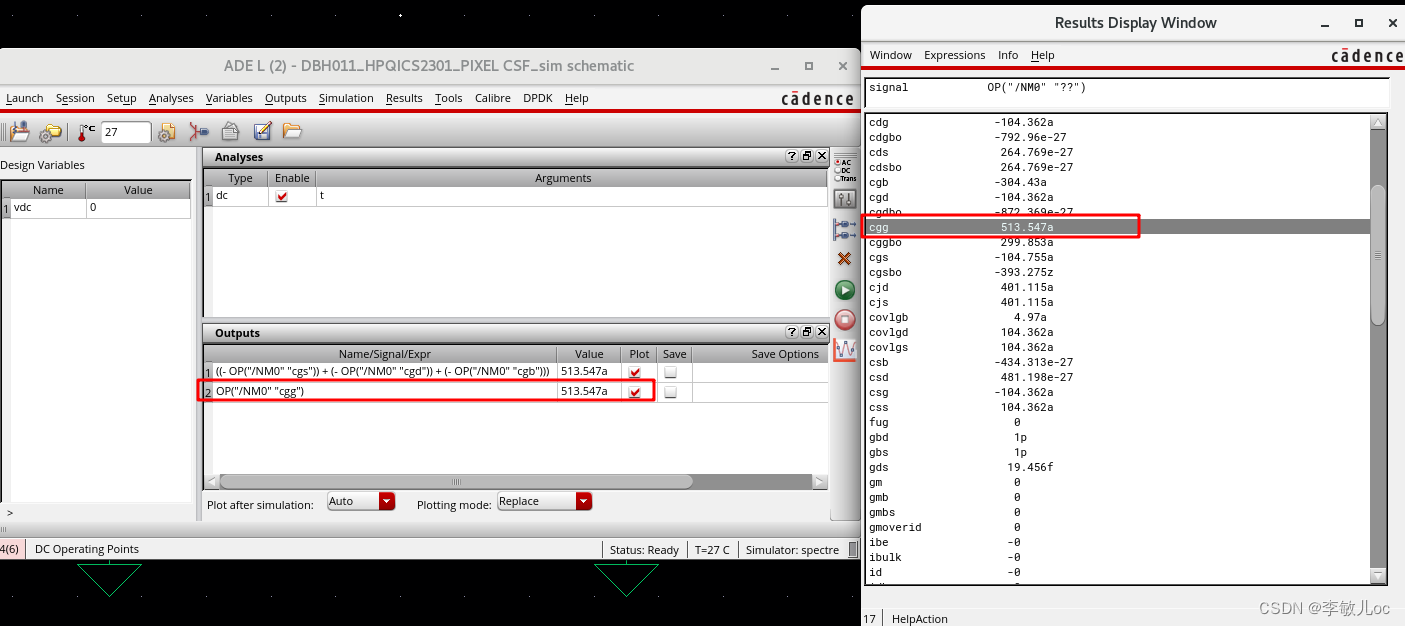

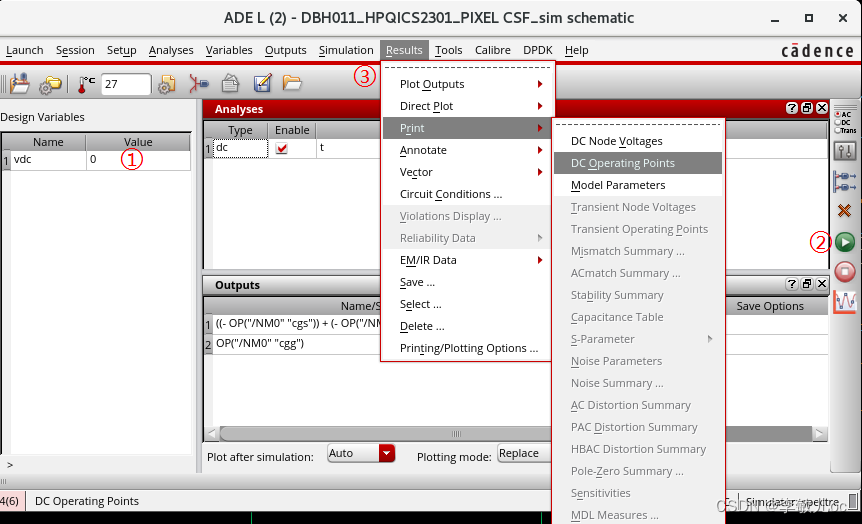

在ADE L 界面对vdc的值设置,点击Netlist and Run,直接进行仿真。运行后点击Results–>Print–>DC Operating Points,然后在原理图中点击MOS管,即可在Results Display Window界面中查看晶体管参数。
