Origin绘图操作：双Y轴图绘制

一、问题描述

在Origin中绘图时，若两条曲线的纵坐标数量级或单位不一致，则需要用到两条y轴来绘制图

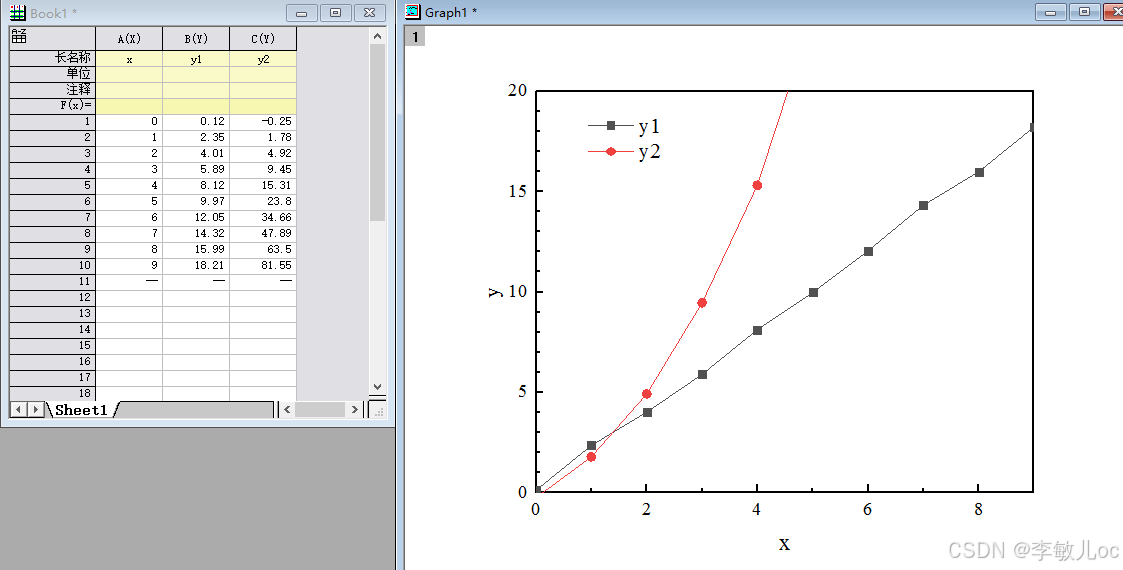

以下图为例，有y1和y2两组数据。由于y2数据比y1大很多，左轴的刻度按照y1的数量级设置，会导致y2的数据无法完全显示，这时需要将y2设置成右轴。

二、实现方法

1.在菜单栏选择“图”，点击“新图层(轴)”，选择右-Y轴(关联x轴的刻度和尺寸)

2.添加新的坐标轴后，多了图层2，在图层2双击右边的坐标轴，打开坐标轴属性窗口，将垂直刻度根据数据调整

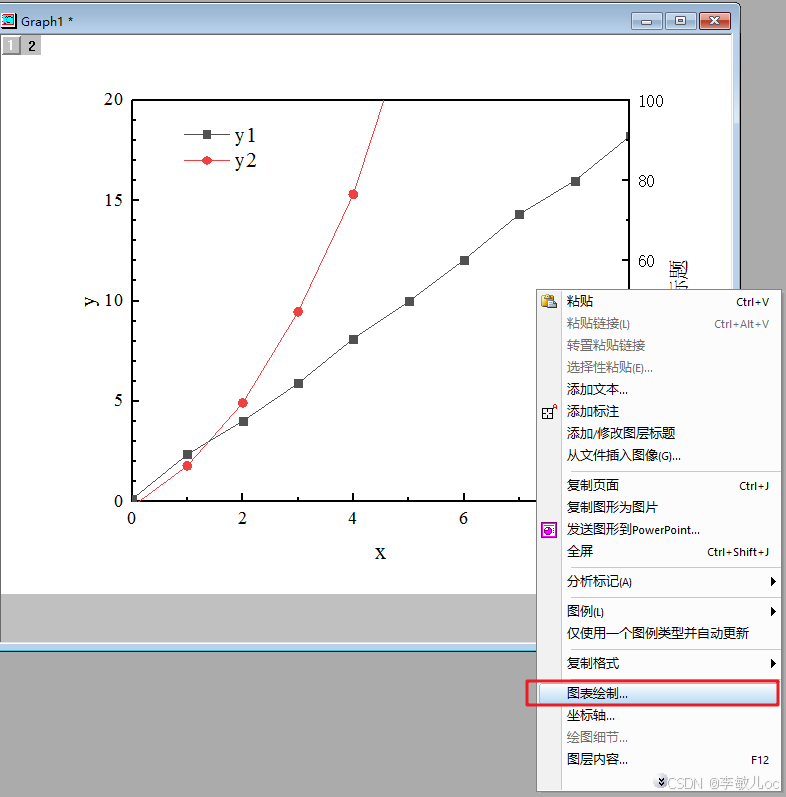

3.因为刚开始绘制好的图中，两条曲线都在图层1，新建的坐标轴在图层2，所以需要将y2曲线移动到图层2才能完全显示。在图中空白处右键，选择“图表绘制”

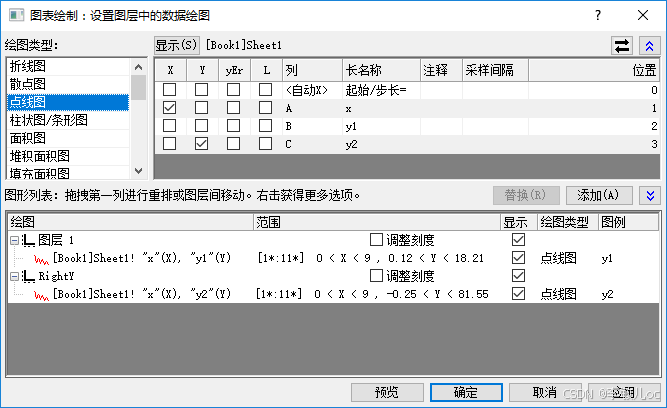

4.在图表绘制窗口中，选择要移动的曲线。下面的RightY是图层2的名称

5.将曲线y2拖动到RightY下面

6.这时图片可以完全显示曲线y2，但由于图层的切换，图例和曲线颜色等需要重新设置

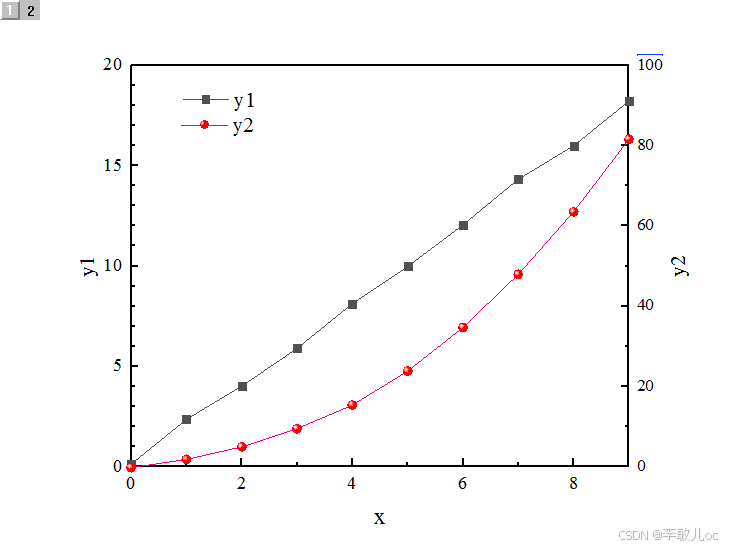

7.重新调整图例和曲线格式，最终图片绘制如下
