Packet Tracer模拟器的使用 计算机网络实验二 上海商学院

1. 实验目的

1）正确安装和配置网络模拟器软件PacketTracer。

2）掌握使用PacketTracer模拟网络场景的基本方法，加深对网络环境、网络设备和网络协议交互过程等方面的理解。

3）观察与IP网络接口的各种网络硬件及其适用场合。

4）理解交换机和集线器的工作原理和区别

2. 实验要求

1. 学生各自应独立完成，严格禁止抄袭；
2. 文档命名要求：学号-姓名-专业班级-实验报告号；（示例：12345678-张三-计科201班-实验报告二）
3. 实验材料上交网址：https://box.sbs.edu.cn/u/d/1049dd5387f74133930b/
4. 正文部分字体字号：中文字符“宋体小四”、英文字符“Times New Roman小四”，段落行间距固定值23磅。
5. 实验报告应包括完成实验的各个环节，写出完整的操作步骤，包括必要的绘图、截图、文字说明等。
6. 记录实验过程存在的问题及如何解决的，并给出实验总结和收获（在第
13. 5部分说明）。

3. 实验环境

1）Windows 7 操作系统 或Windows 10操作系统

2）CISCO公司提供的PacketTracer最新版。

4. 实验内容

(1)构建如图1所示的用集线器相连的拓扑结构并设置网络设备，保存文件名为：学号+集线器.pkt。加一简单PDU从192.168.0.1至192.168.0.2主机，模拟仿真单步执行观察事件列表变化如图2，请解释图2各行分别表示什么含义。

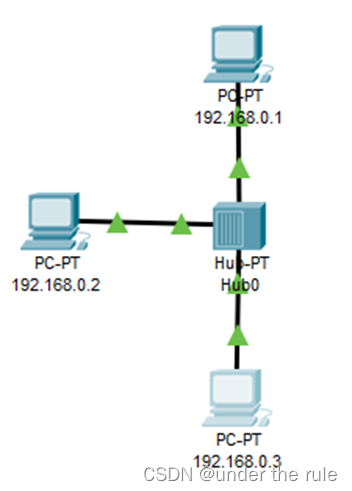

图1： 集线器相连的局域网

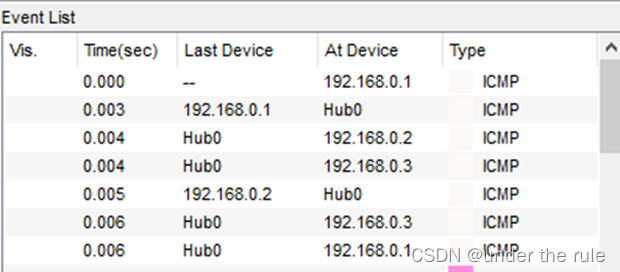

          图2  执行结束的事件列表

第二行表示： 在时间0.003秒，来自IP地址192.168.0.1的数据包到达Hub0，类型为ICMP。

第三行表示：在时间0.004秒，来自Hub0的数据包到达IP地址192.168.0.2，类型为ICMP。

第四行表示：在时间0.005秒，来自IP地址192.168.0.2的数据包到达Hub0，类型为ICMP。

第五行表示：在时间0.006秒，来自Hub0的数据包到达IP地址192.168.0.3，类型为ICMP。

第六行表示：在时间0.006秒，来自IP地址192.168.0.3的数据包到达Hub0，类型为ICMP。

第七行表示：在时间0.006秒，来自Hub0的数据包到达IP地址192.168.0.1，类型为ICMP。

（2）新建一文件，命名为学号+交换机.pkt，创建如图3所示的网络拓扑结构。同样加一个简单PDU从192.168.0.4转发至192.168.0.5机，协议过滤只勾选ICMP协议。单步仿真执行，观察事件列表的变化如图4，解释每步转发过程，并与上述集线器设备工作模式作对比，分析两个设备的工作原理。

与集线器设备相比，交换机的工作原理更加复杂。集线器设备会将接收到的所有数据包广播给所有连接的设备，而交换机则会根据MAC地址表来决定将数据包转发给哪个特定的设备。因此，交换机可以提供更好的性能和安全性。

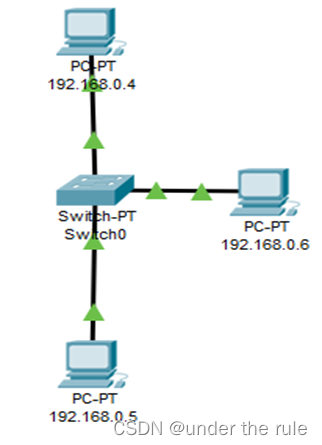

图3 交换机连接的局域网

图4  交换机执行束的事件列表

第二行表示：在时间0.001秒，来自IP地址192.168.0.4的数据包到达Switch0，类型为ICMP。

第三行表示：在时间0.002秒，来自IP地址192.168.0.5的数据包到达Switch0，类型为ICMP。

第四行表示：在时间0.003秒，来自Switch0的数据包到达IP地址192.168.0.4，类型为ICMP。

第五行表示：在时间0.004秒，来自IP地址192.168.0.4的数据包到达Switch0，类型为ICMP。

（3）创建如图5所示的局域网扩展结构，命名为：学号+两集线器.pkt。图中含六台主机和两个集线器，六台主机IP地址和显示名设置如图所示。添加一个简单PDU从192.168.0.1发至192.168.0.2，选择协议ICMP协议，单步执行并观察分析结果。将执行结果事件列表截图并解释事件列表中的每个转发或广播事件。分析其冲突域是否增大了？

冲突域增大了，当有两个集线器的时候，明显发现被标记为“冲突”的数据包变多，频繁出现重传和丢包。

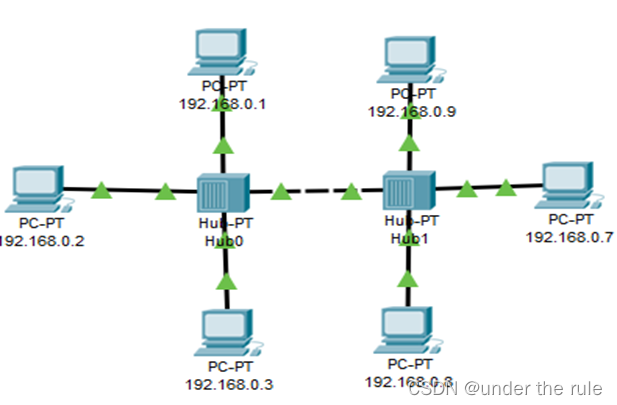

图5 两个集器线扩展局域网

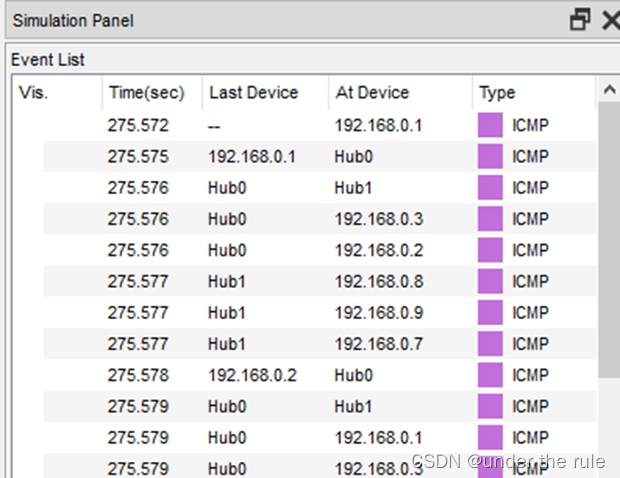

图6：两个集线器扩展网络运行截图

第二行表示：在时间275.572秒，来自IP地址192.168.0.1的数据包到达Hub0，类型为ICMP。

第三行表示：在时间275.575秒，来自IP地址192.168.0.1的数据包到达Hub1，类型为ICMP。

第四行表示：在时间275.576秒，来自Hub0的数据包到达IP地址192.168.0.3，类型为ICMP。

第五行表示：在时间275.576秒，来自Hub0的数据包到达IP地址192.168.0.2，类型为ICMP。

……………………………………………

…………………………………………………………………….

(4)创建一个如图7所示的局域网拓展结构，命名为：学号+两交换机.pkt。该网络中含六台主机和两个交换机，六台主机IP地址和显示名设置如图所示。添加一个简单PDU从192.168.0.4发至192.168.0.5，选择协议ICMP协议，单步执行并观察分析结果。将执行结果事件列表截图并解释事件列表中的每个转发或广播事件。

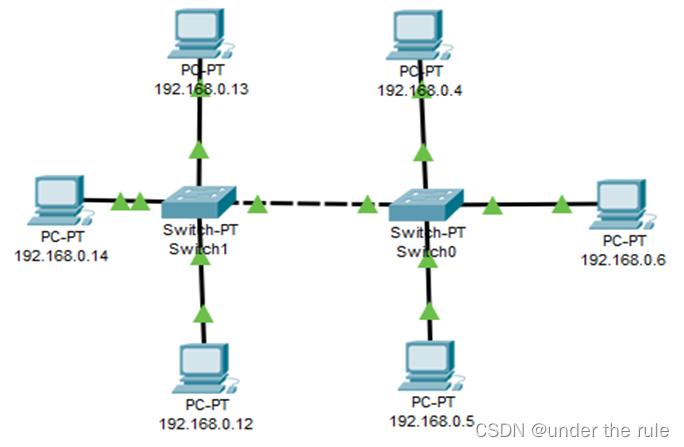

图7 两个交换机扩展局域网

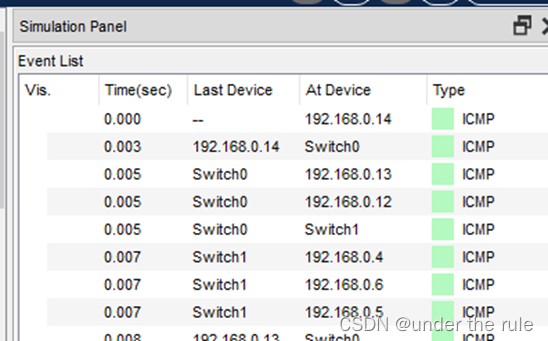

图8：两个交换机扩展网络运行截图

第二行表示：在0.003秒时，一个ICMP事件发生在IP地址为192.168.0.14的设备上。

第三行表示：在0.005秒时，一个ICMP事件发生在Switch0上。

第四行表示：在0.005秒时，一个ICMP事件发生在Switch0上。

第五行表示：在0.007秒时，一个ICMP事件发生在Switch1上。……………………………………………

…………………………………………………………………….

5. 实验总结和收获

   （总结集线器和交换机的工作原理及区别）

集线器和交换机都是局域网中的连接设备，但它们在工作原理、功能特性和性能上有显著区别。以下是它们各自的工作原理及主要区别：

集线器的工作原理：

物理层设备： 集线器工作在OSI模型的物理层，主要负责电信号的接收、放大和重传。

信号再生与广播： 当集线器接收到一个端口传来的电信号时，它会将其再生并等强度地广播到所有其他端口。这意味着任何数据帧都会被转发到集线器连接的所有设备，无论这些设备是否为数据帧的目标接收者。

半双工模式： 由于集线器采用共享介质（总线型拓扑）的工作方式，同一时间内只有一个端口可以发送数据，其他端口必须等待，导致所有端口在同一冲突域内运行在半双工模式（即不能同时收发数据）。

交换机的工作原理：

数据链路层设备： 交换机至少工作在OSI模型的数据链路层，部分高级交换机甚至可以工作到网络层或传输层。

MAC地址学习与转发： 交换机具备智能地址学习能力，它会记录每个端口所连接设备的MAC地址，并维护一张MAC地址表。当交换机接收到数据帧时，它会查看帧中的目的MAC地址，然后根据地址表将帧仅转发到相应的端口，而不是像集线器那样广播到所有端口。

全双工通信： 交换机为每个端口提供独立的带宽，端口间通信互不影响，因此可以实现全双工模式，即同一端口可以同时进行收发操作，大大提高了网络效率。

集线器与交换机的主要区别：

1. 工作层次：
   • 集线器：工作在物理层，仅处理电信号的传输。
   • 交换机：工作在数据链路层及以上，能够理解并基于MAC地址信息进行数据帧的处理。
2. 数据传输方式：
   • 集线器：采用广播方式，将所有接收到的数据帧发送到所有端口。
   • 交换机：采用定向转发，依据MAC地址表将数据帧仅发送到目标端口。
3. 带宽利用率与性能：
   • 集线器：所有端口共享总带宽，存在冲突风险，效率较低。
   • 交换机：每个端口独享带宽，无冲突，支持全双工通信，性能显著提升。
4. 安全性与私密性：
   • 集线器：由于数据广播，易受监听，缺乏数据隔离。
   • 交换机：通过MAC地址学习和定向转发，增强了数据传输的安全性和私密性。
5. 地址学习与管理：
   • 集线器：不具备地址学习能力，无法管理网络流量。
   • 交换机：能够自动学习和更新MAC地址表，可进行VLAN划分、QoS策略等高级网络管理。

集线器作为较简单的网络设备，提供基本的信号放大和分发功能，适用于小型、低要求的网络环境。而交换机凭借其智能地址学习、高效转发、全双工通信以及增强的安全性，成为现代网络中构建高效、可管理的局域网的核心组件。
