因特网概述

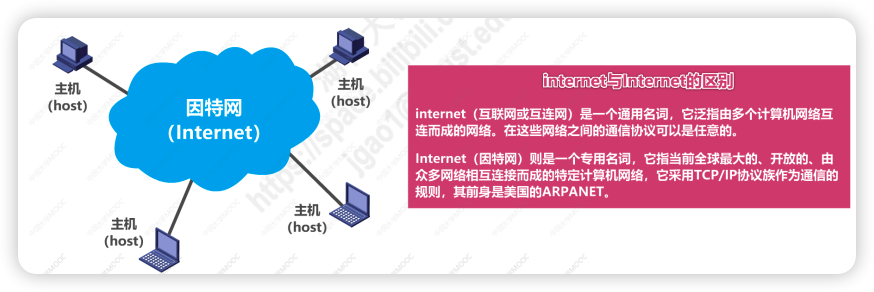

互联网,网络和因特网

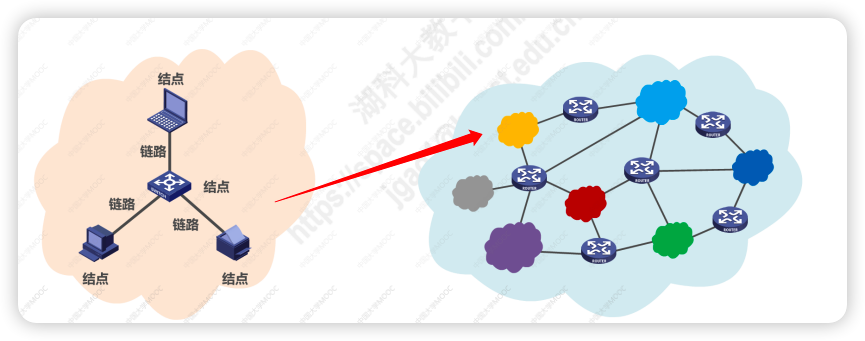

网络 (Network) 由若干结点
(Node)和连接这些结点的链路
(Link)组成。
多个网络还可以通过路由器互连起来,这样就构成了一个覆盖范围更大的网络,即互联网(或互连网)
因此,互联网是“网络的网络(Network of Networks)
因特网 (Internet)是世界上最大的互连网络(用户数以亿计,互连的网络数以百万计)

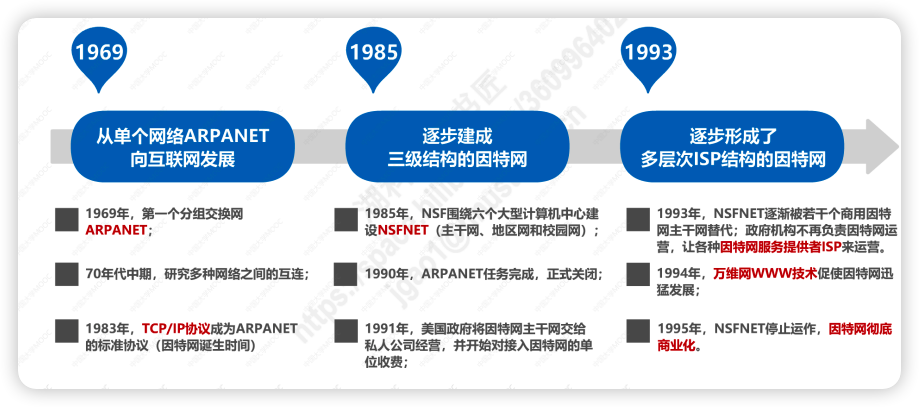

因特网的三个发展阶段
这里需要清楚一个名词ISP(Internet Service Provider)
因特网服务提供者,也就是提供因特网服务的厂商,比如国内的三大家,电信,联通,移动,但是除了这三家,还有中国科技网,中国教育和科研计算机网
用户和ISP之间的关系:
用户接入ISP,首先需要用户向ISP申请和缴纳一定的费用,然后便可以从ISP中得到所需要的IP地址,因为获取到了IP地址,所以用户便能够和其他设备进行通信

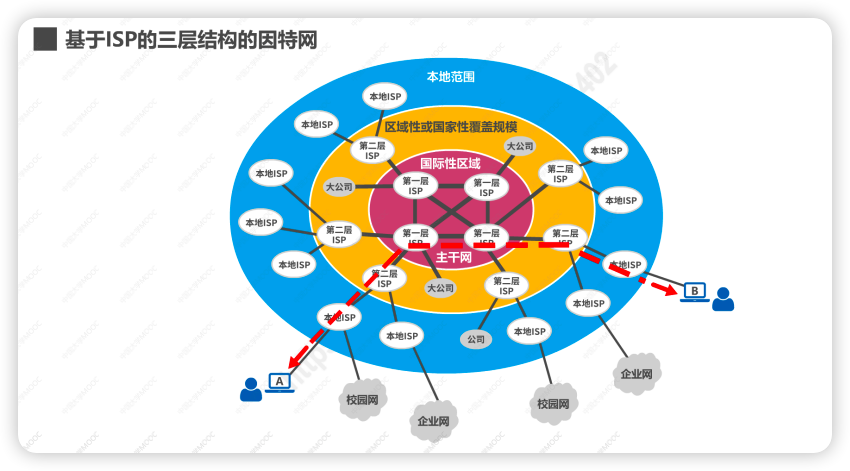

基于ISP的三层结构的因特网
其中第一层ISP因为覆盖面积广,也被称为因特网主干网
,器可以覆盖到国际性的区域,拥有高速链路和交换设备,第一层ISP之间是直接互连
第二层ISP主要是公司或者是一些机构,个人,他们只有少数的和第一层ISP相连,是第一层ISP的用户
第三层ISP是第二层ISP的用户,比如一般的校园网,企业网,无线移动用户等,而且某台PC设备也可以称为一个ISP,但是他需要购买一些调制解调器或者路由器等设备,让其他用户和此PC相连
从上图红色链路中可以看出,两个ISP之间或者多个ISP之间可以相互通信,比如上面的两台PC之间,会经过第三层,第二层,第一层ISP
因特网的组成

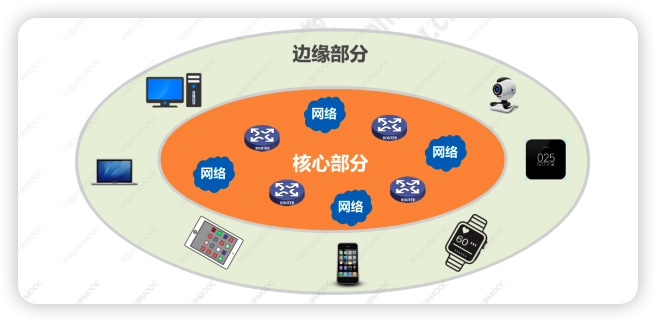

因特网由边缘部分和核心部分组成
边缘部分:由所有连接在因特网上的主机组成。这部分是用户直接使用的,用来进行通信(传送数据、音频或视频)和资源共享
核心部分:由大量网络和链接这些网络的路由器组成。这邮分是为边缘部分提供服务的(提供连通性和交换)。
路由器是因特网组成中的重要构建,是实现分组交换必不可少的设备,功能是转发收到的分组

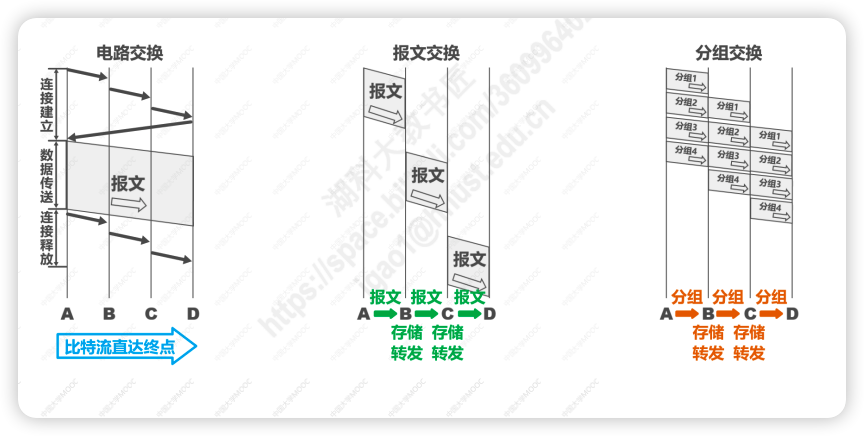

三种交换方式

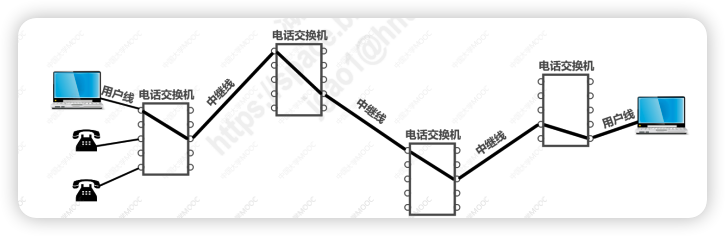

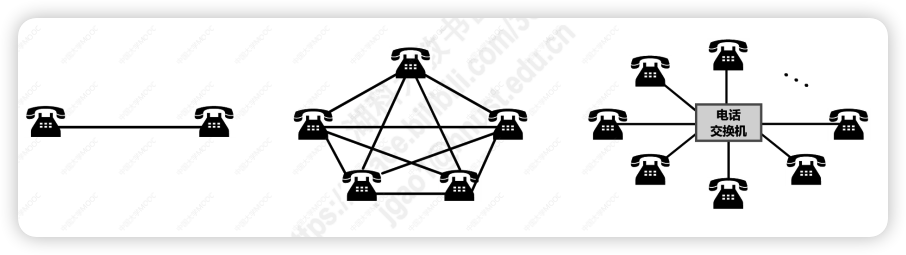

电路交换(电话举例)
电话交换机接通电话线的方式称为电路交换,从通信资源的分配角度来看,交换(Switching)就是按照某种方式动态地分配传输线路的资源
电路交换就是两个设备之间需要通信,就需要先简历他们之间的链接
三步
- 建立连接(分配通信资源)
- 通话(一直占用通信资源)
- 释放连接(归还通信资源)
当使用电路交换来传送计算机数据时,其线路的传输效率往往很低,这种交换方式已经淘汰了,现在更多的是使用分组交换
分组交换
在分组交换中,最重要的设备是
路由器
,它负责将各种网络互连起来,并对接收到的分组进行转发,也就是进行分组交换
过程

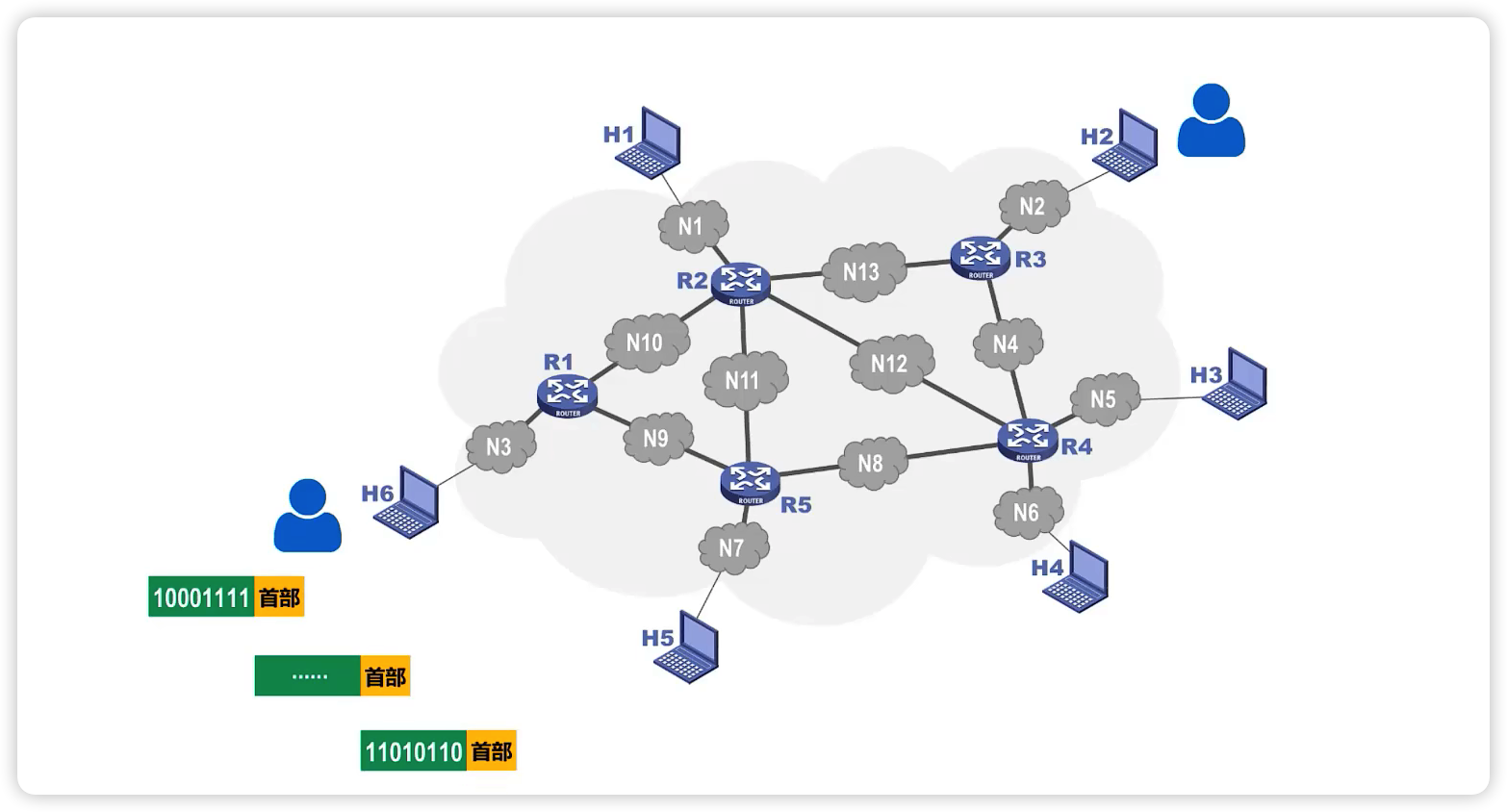

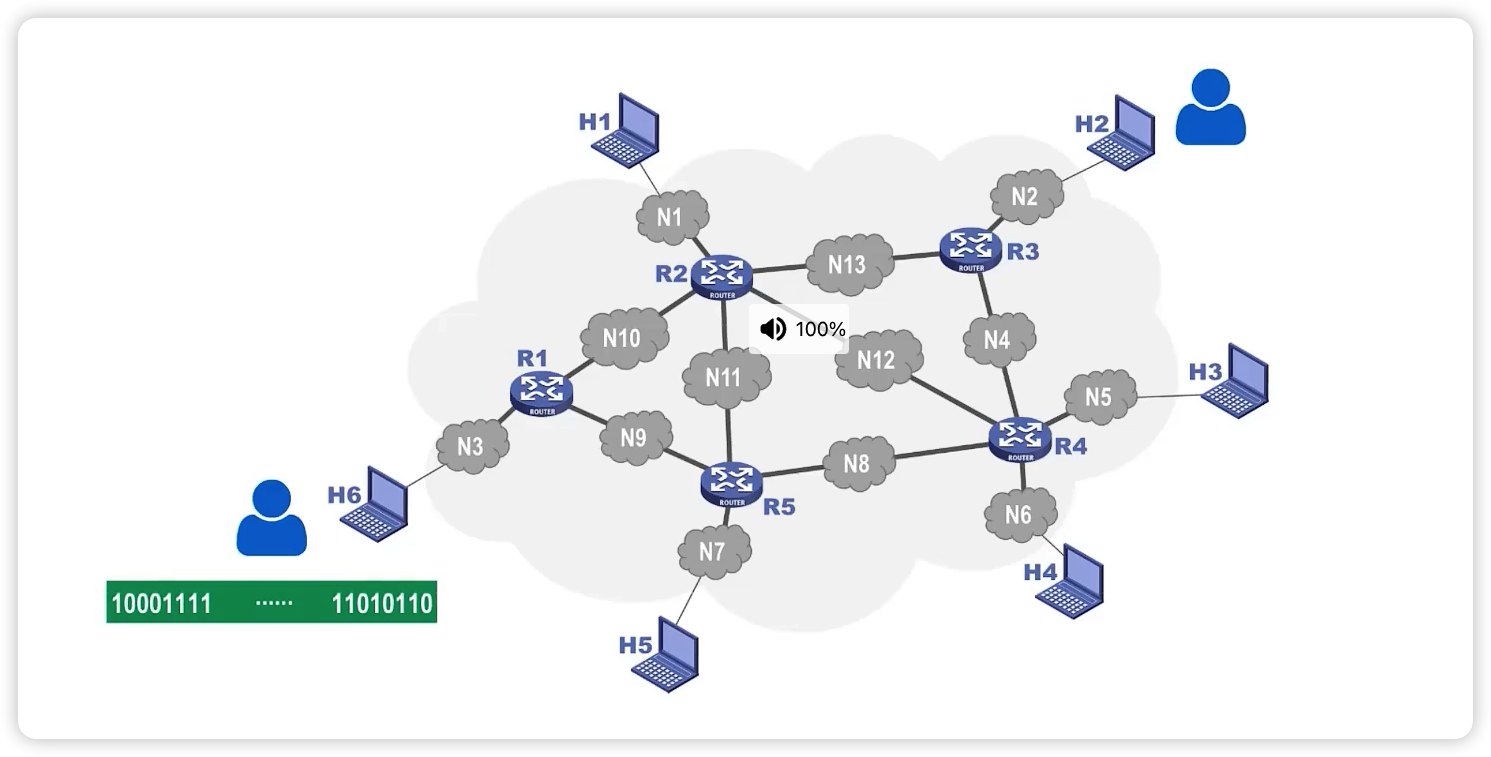

比如这里,H6和H2设备需要进行通信,H6需要将报文传输到H2
报文:将发送的消息的整块数据称为报文
-
首先会将报文分成一个个等长的数据段,然后在每个数据段的前面加上一些有必要的控制信息组成
首部
,就构成了一个分组
,也称为一个包
,首部也可以称为包头添加首部的作用是什么?
首部中包含了目的地址
在上面的中一个有三个分组,忽略
....
中的分组 -

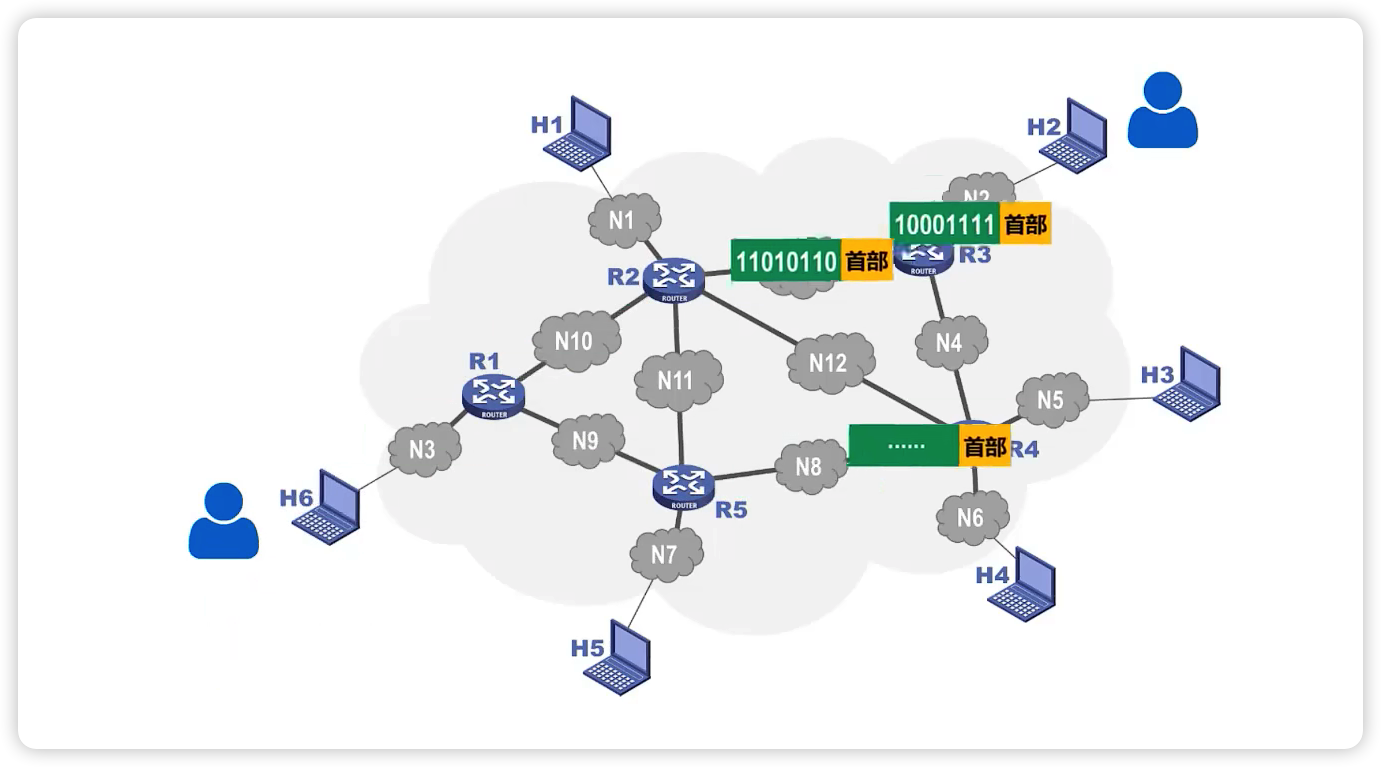

分组交换机收到一个分组后,会先将分组保存下来,然后检查器首部,根据首部中的
目的地址
进行查表转发,找到合适的转发接口,然后通过该转发接口将分组转发给下一个分组交换机因为互联网是非常复杂的,而且一个报文会被切割成多个分组,这些分组在互联网链路中的传输路径并不都是一样的,他们最终都是到达目的地址(分组可能会存在被路由交换机丢弃的情况)
-

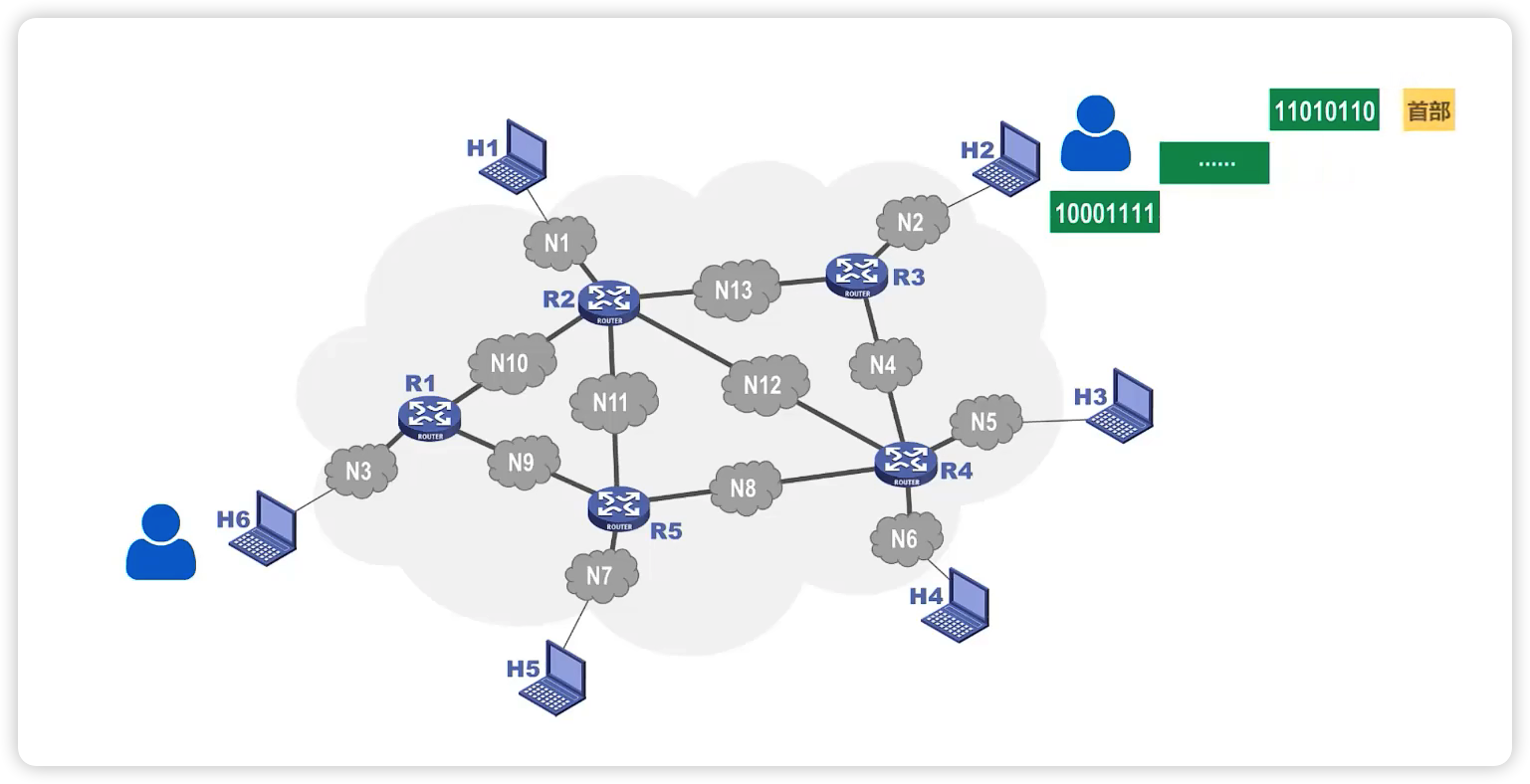

主机H2收到这些分组后,去掉他们的头部,将数据段组成原始的报文
这里没有考虑其他的问题,比如分组被丢弃,分组到达目的主机时,分组乱序等情况
从上面的分组交换过程中可以看出,实现分组交换一共有三个角色参与
- 发送方:构造分组,发送分组
- 路由器:缓存分组,转发分组
- 接收方:接收分组,还原报文
分组交换对
报文
大小有限制
报文交换
报文交换主要用于早期的电报通信网,和分组交换类似,报文交换同样采用存储转发方式,但是其对报文的大小没有限制,所以也就需要路由器拥有加大的缓存空间

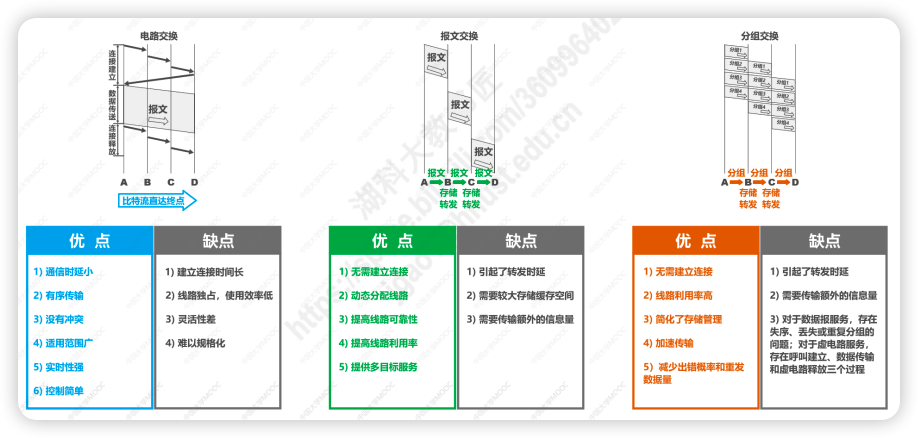

三种交换方式对比
电路交换
-
优点
通信时延小:通信双方通信时,需要建立链接,直接交换数据
有序传输:通信双方只在一条链路上传输,不存在失序问题
没有冲突:通信双方拥有不同的信道,不存在争用物理信道问题
通用范围广:电路交换既适用于传输模拟信号,也适合传输数据信号
实时性强:主要是因为通信时延小
-
缺点
线路独占,使用效率低:电路交换一旦建立连接,物理通路就被通信双方占用,即使通信线路空闲,也不能供其他用户使用
灵活性差:只要建立链接的物理通过上出现故障,就必须重新建立连接
报文交换
-
优点
动态分配线路:将报文发送给节点交换机时,节点交换机会存储报文,然后选择一条合适的空闲电路,将报文发送出去
提高线路可靠性:如果传输的某条电路出现故障,会重新选择另一条电路传输数据
提高线路利用率:通信双方不是固定占用一条通信线路,而是在不同时间分段占用物理线路
提供多目标服务:一个报文可以同时发送给多个目的地址
-
缺点
转发时延:因为节点交换机会存储报文
需要传输额外信息量:因为需要传输目的地址等信息

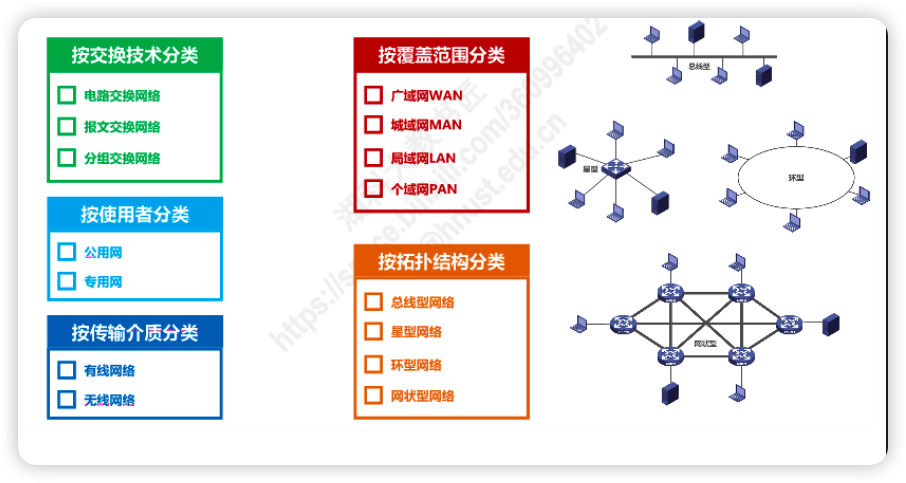

计算机网络的定义和分类
Tip
路由器后面有多个接口,其中的
WAN
就表示广域网,LAN
表示局域网
计算机网络的性能指标
计算机网络的性能指标主要有以下8个
- 速率
- 带宽
- 吞吐量
- 时延
- 时延带宽积
- 往返时间
- 利用率
- 丢包率

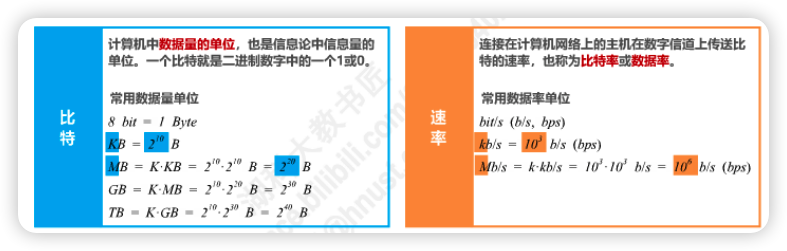

速率

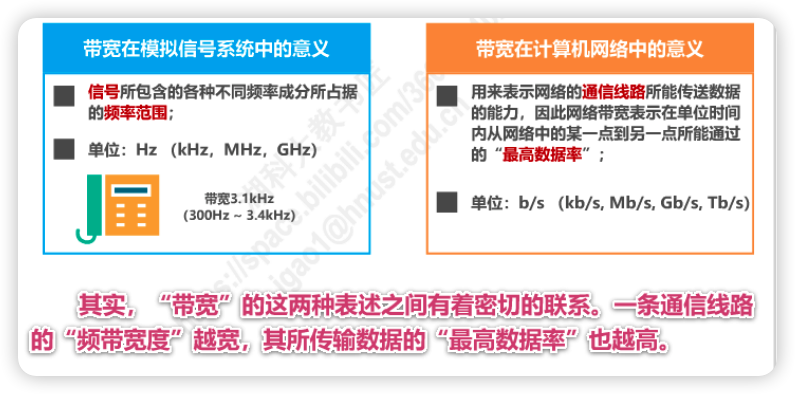

带宽
比如我们路由是450M的,那么他就是这里所说的带宽,只是指的是出口带宽,正确的描述是出口带宽为450Mbs
,读作450兆比特每秒
吞吐量
吞吐量表示在单位时间内通过某个网络 (或信道、接口)的数据量
吞吐量被经常用于对现实世界中的网络的一种测量,以便知道实际上到底有多少数据量能够通过网络。
吞吐量受网络的带宽或额定速率的限制

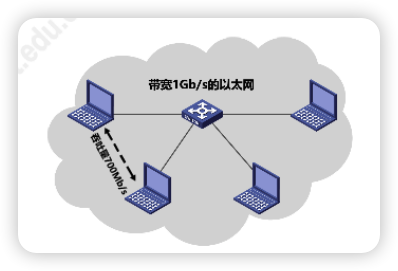

比如对于上面的网络来说,他们的吞吐量为700Mb/s,虽然路由的带宽为1Gb/s

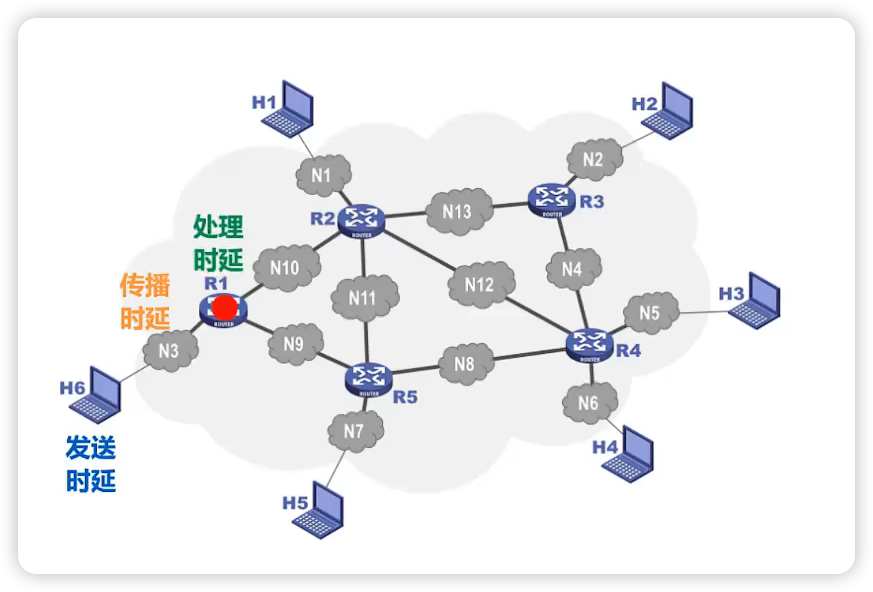

时延

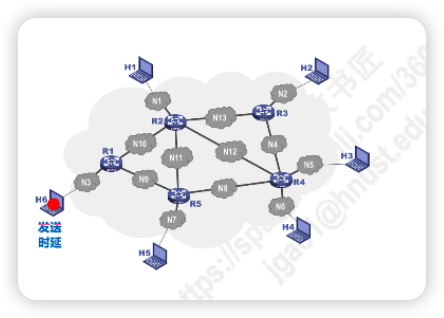

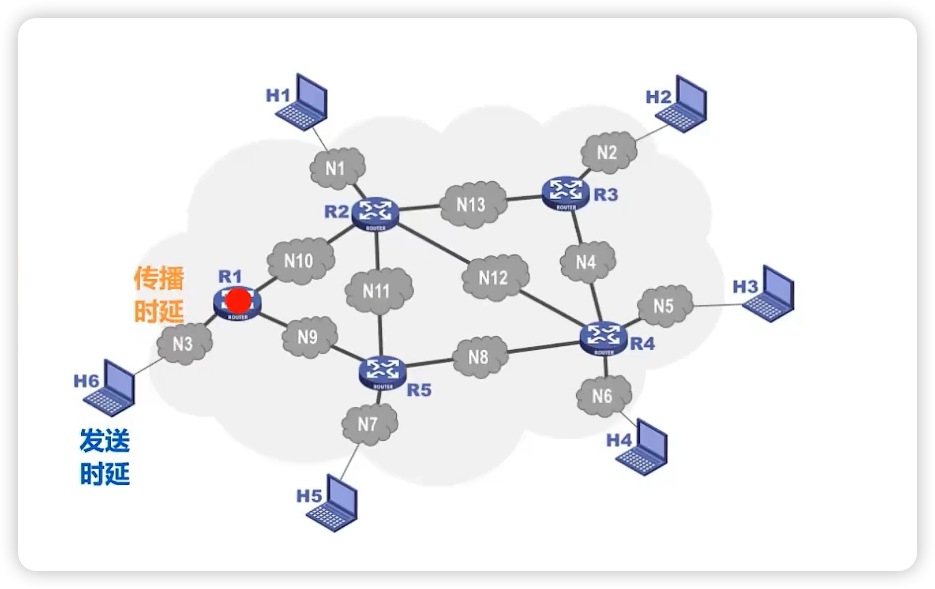

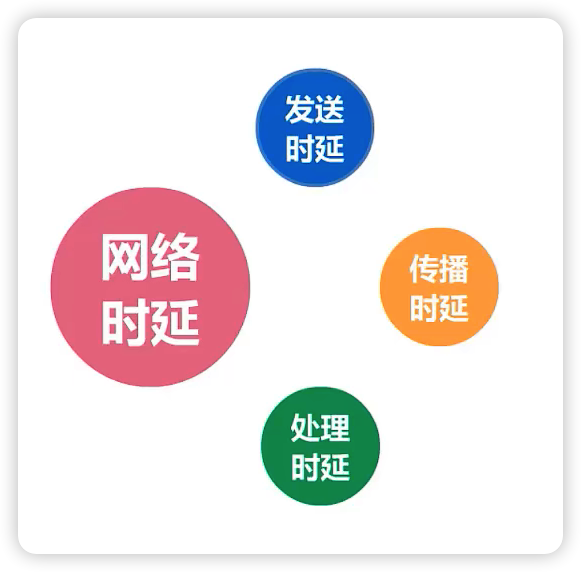

时延由三部分组成:
- 发送时延
- 传播时延
- 处理时延
-
发送时延:源主机将分组发往传输线路需要花费的时间
-
传播时延:代表分组的电信号在链路上传输花费的时间(也就是在介质间的传播时间,不同的介质,传播时间不同)
-
处理时延:路由器收到分组后对其进行存储转发的时间
-
源主机和目的主机之间的路径会由多段链路和多个路由器构成,所以在一条完整的通信线路上,会存在多个传播时延和多个处理时延,但是只会存在一个发送时延

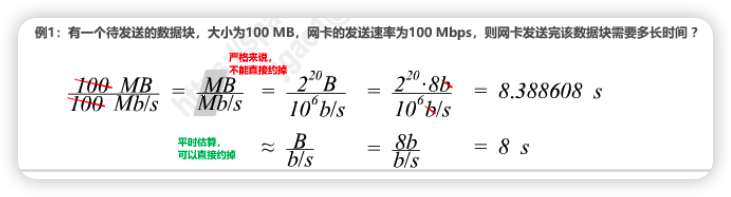

发送时延计算
在发送报文的过程中,需要三个设备,分别是电脑网卡,信道带宽(介质),交换机
比如上面的例子
- 对于1,因为网卡的发送速率,信道的带宽和交换机的接口速率都是1Gb/s,理论上发送速率为1Gb/s
- 对于2,因为网卡的发送速率只有100Mb/s,所以他的发送速率只有100Mb/s
- 3和2的情况一样
所以一定要保证各设备间和传输介质之间的速率匹配,如果速率不匹配,会发挥不出设备的极限性能
传播时延
[外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传(img-9WidA2zL-1659776503049)(https://picture.xcye.xyz/image-20220628165140974.png)]
处理时延
处理时延没有固定的计算公式,传输信息是动态变化的,而且路由器的硬件指标也是不同

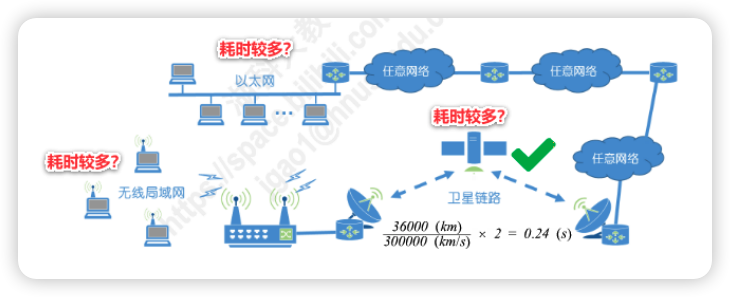

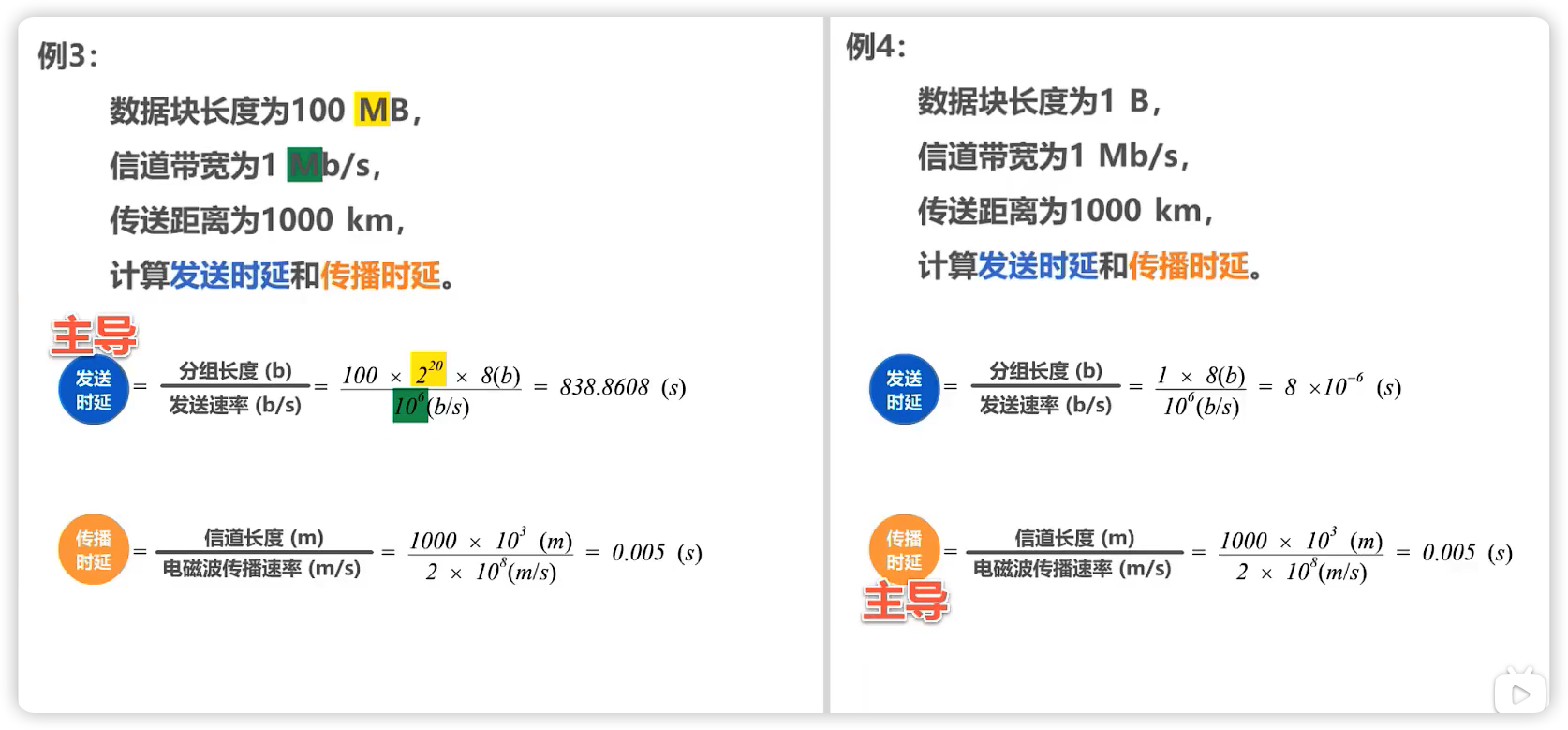

发送时延主导还是传播时延占主导?
所以判断哪个占主导的时候,应该具体问题具体分析

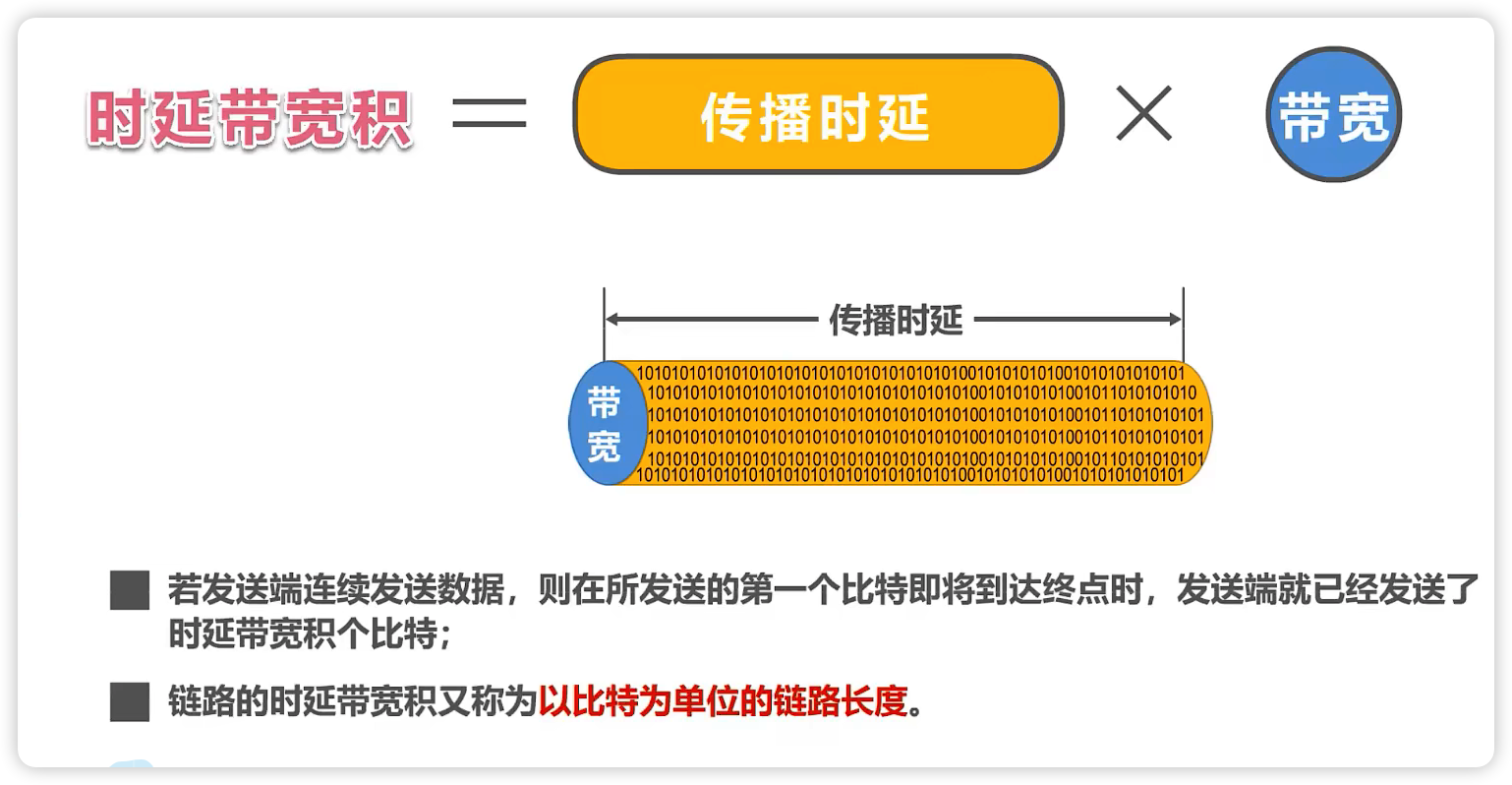

时延带宽积
时延带宽积指的是时延速率和带宽的乘积,这里使用传播时延的速率
往返时间
许多情况下,因特网上的信息不仅仅单方向传输,而且还是双向交互,所以RTT(Round-Trip Time)
往返时间也是一个重要的性能指标
利用率
[外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传(img-ID0Y4ngA-1659776503052)(https://picture.xcye.xyz/image-20220628170644251.png)]
根据排队论,当某信道的利用率增大时,该信道引起的时延也会迅速增大,所以
信道利用率并不非越大越好
丢包率
丢包率也称为分组丢包率,是指在一定的时间范围内,传输过程中丢失的分组数量与总分组数量的比率
丟包率具体可分为:
- 接口丢包率
- 结点丢包率
- 链路丢包率
- 路径去包率
- 网络丟包率等。
丢包率是网络运维人员比较关心的一个网络性能指标

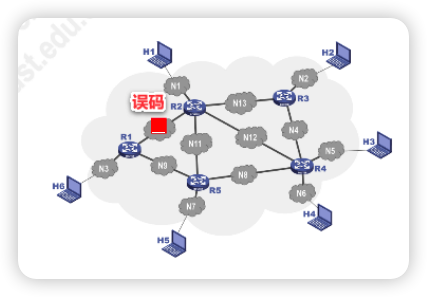

误码
分组在传输过程中出现误码
,被路由器直接丢弃
注意是在传输过程中出现误码,被路由器丢弃
网络拥塞
分组到达一台队列已满的分组交换机时被丢弃,在通信量较大时可能造成网络拥塞
例如一台路由器,他的存储空间已满,不能在存储其他的分组信息,所以会被丢弃,但是一般路由器都有自己的算法,在存储空间快满的时候,就将一些分组丢弃
根据网络的拥塞情况可以推断出丢包率:
- 无拥塞时路径丢包率为0
- 轻度拥塞时路径丢包率为1%~4%
- 严重拥塞时路径丢包率为5%~15%
