详细图解STP

详细图解STP

---

STP背景

---

STP产生背景

---

• 为了减少单链路故障，增加网络可靠性，交换网络中通常会增加冗余链路。

• 产生交换环路,会导致:

  ➢ 广播风暴

  ➢ MAC地址表抖动

  ➢…

广播风暴演示

---

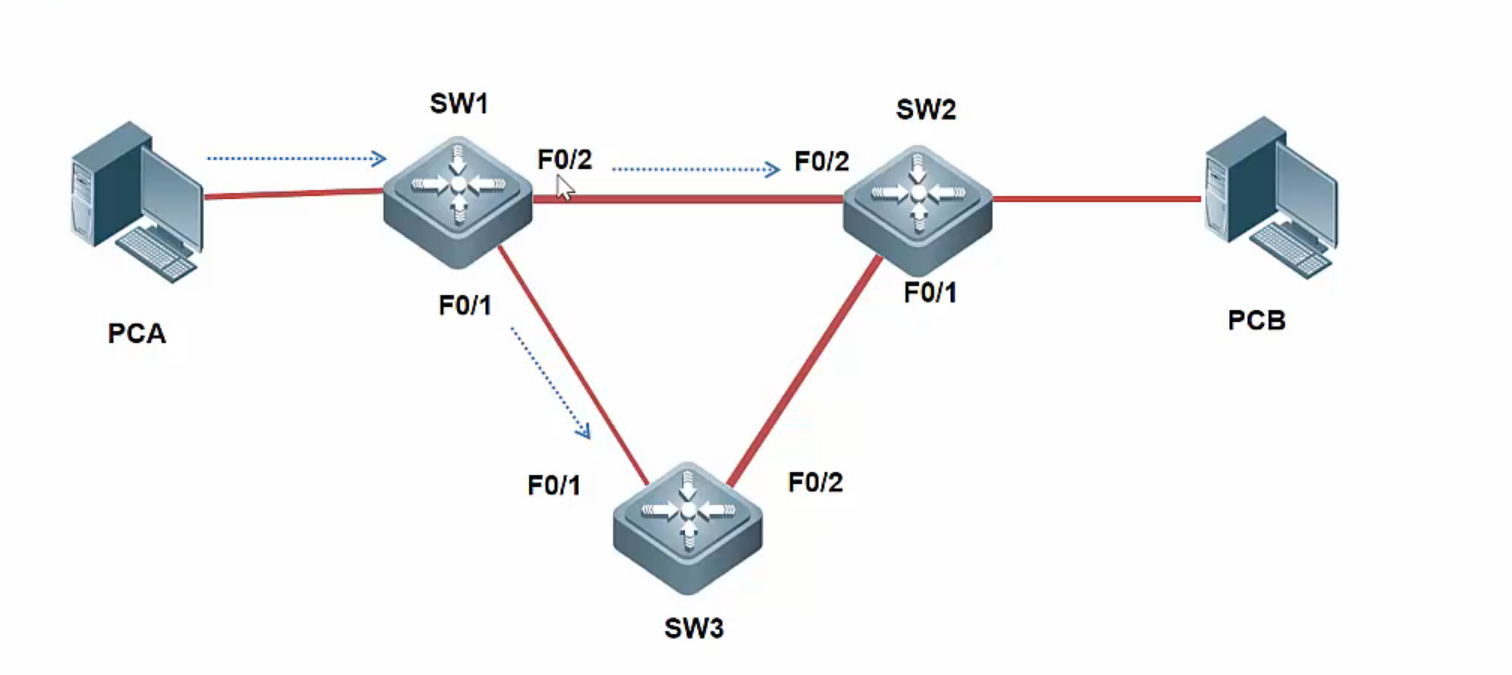

• 假设PCA发送数据帧到SW2，SW1收到数据帧后会向各个方向广播，所以数据帧会发送到SW2和SW3

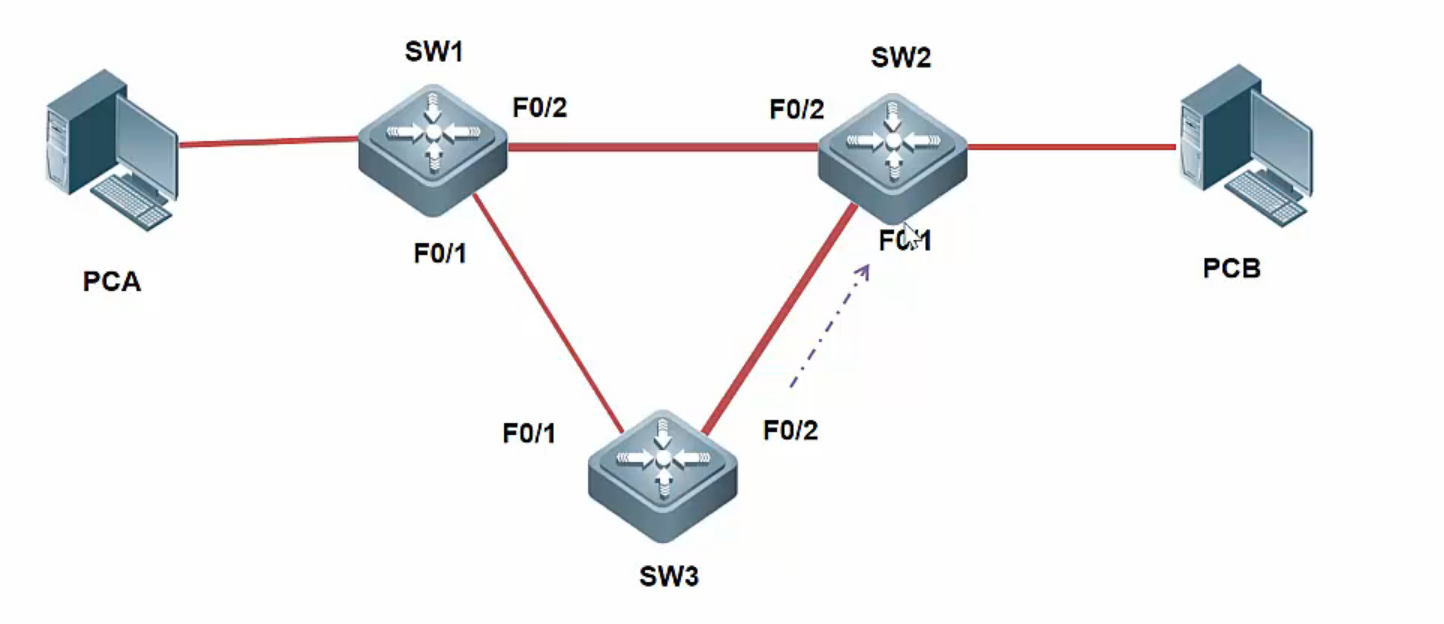

• SW3收到数据帧后也会向SW2发送数据帧

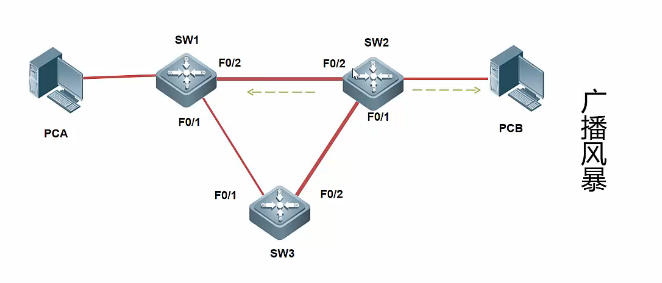

• SW2的F0/1端口收到SW3数据帧后,会继续广播，发送给PCB和SW1，这样会导致SW1曾经发送的广播帧又回到了SW1，但SW1会继续发送数据帧给SW2，这样网络带宽被网络消息所占据，导致网络卡顿或者是瘫痪

STP基础概念

---

• STP(Spanning Tree Protocol)的作用:

  • 消除二层环路: 通过阻断冗余链路来消除交换网络中可能存在的环路。
  • 链路备份: 当活动链路发生故障时候,激活冗余链路，及时恢复网络连通性。



• STP工作原理:

  • 通过在交换机之间交换BPDU消息发现环路，并有选择地阻塞某些端口，最终将环路网络修剪成无环路地树形网络结构。

• 桥ID

  • 桥ID用于在STP中唯一地标识一个网桥(交换机)

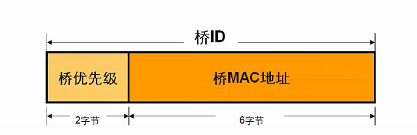

  • 桥ID = 桥优先级 + MAC地址

    ➢ 桥优先级: 高16位,默认32768，可手动修改，范围0~65536，但必须是4096地倍数。

    ➢ MAC地址: 低48位



• STP的路径开销(Path Cost)

  • 路径开销用于衡量路径的优劣
  • STP中链路开销与链路带宽成反比
  • 根路径开销: 到达根桥的路径开销

• H3C的STP链路开销规定:

  链路带宽	私有标准cost
  10Mbps	2000
  100Mbps	200
  1000Mbps	20
  10Gbps	2

• 端口ID

  • 端口ID用于在一个网桥中唯一地标识一个端口

  • 端口ID = 端口优先级.端口索引

    ➢ 端口优先级： 范围0~240，16的倍数,默认位128

    例: 采用默认优先级的端口G1/0/1的端口ID位128.2。 (1+0+1 = 2)

STP工作过程

---

• 选举一个根桥(Root Bridge)；
• 在每个非根桥上选举一个根端口;
• 在每条链路上选举一个指定端口;
• 阻塞非根、非指定端口(即候补端口)。

第一步: 选举一个根桥

---

选举原则: 桥ID最小

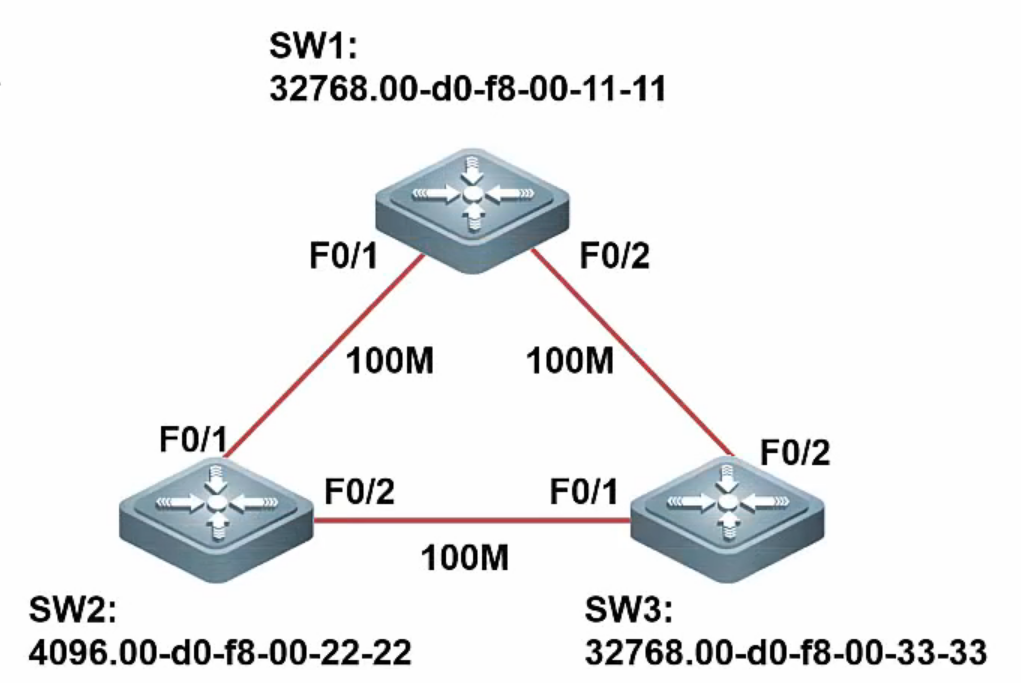

上图SW桥ID为4096比其他两个都小,所以SW2为根桥

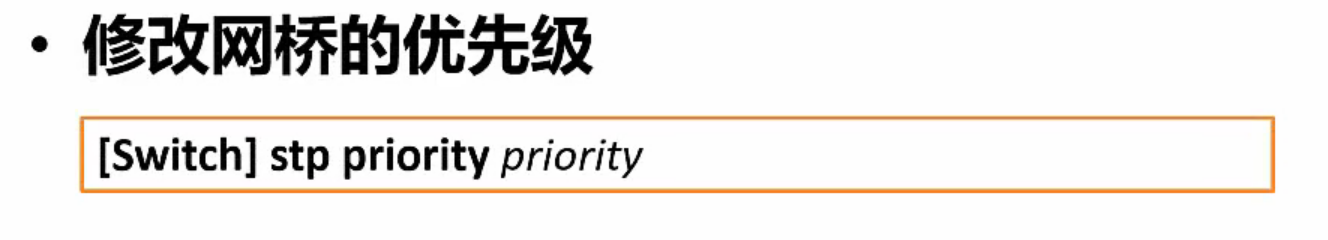

如果指定某台交换机为根桥,可以把这台交换的优先级改为最小。

第二步: 在每个非根桥上选举一个根端口

---

• 选举原则（优先级从上往下减少）
  • 端口到根的路径开销最小
  • 对端网桥ID最小
  • 对端端口ID最小

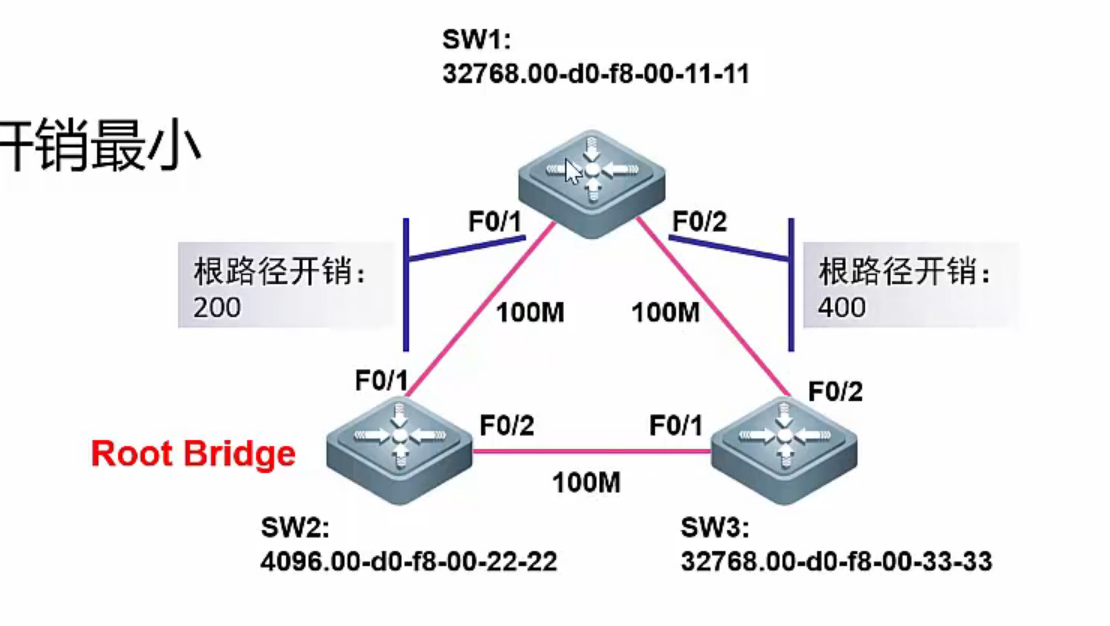

案例一: 以上述例子为例，SW2为根桥，则SW1通过F0/1和F0/2到SW2的开销分别是200和400(100Mbps对应的开销为200)，所以SW1的根端口为F0/1。SW3也一样，F0/1的开销为200,F0/2的开销为400，所以SW3的F0/1端口为根端口。

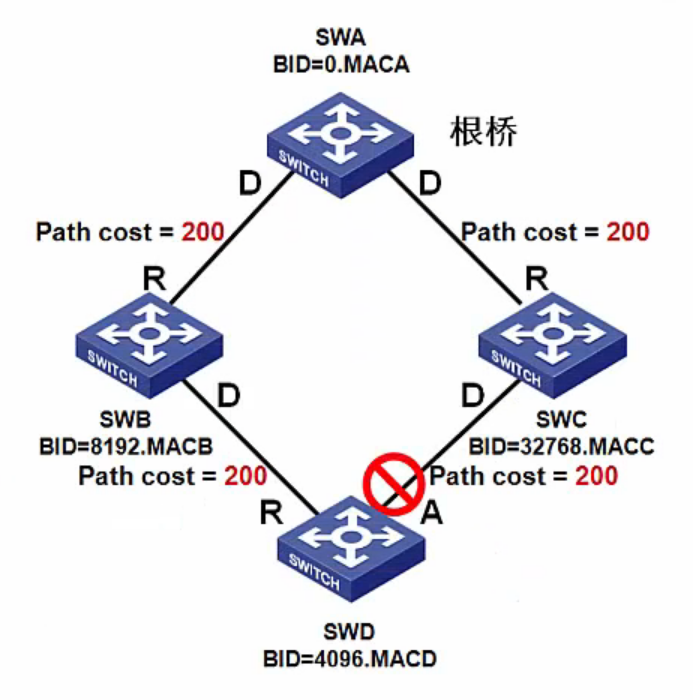

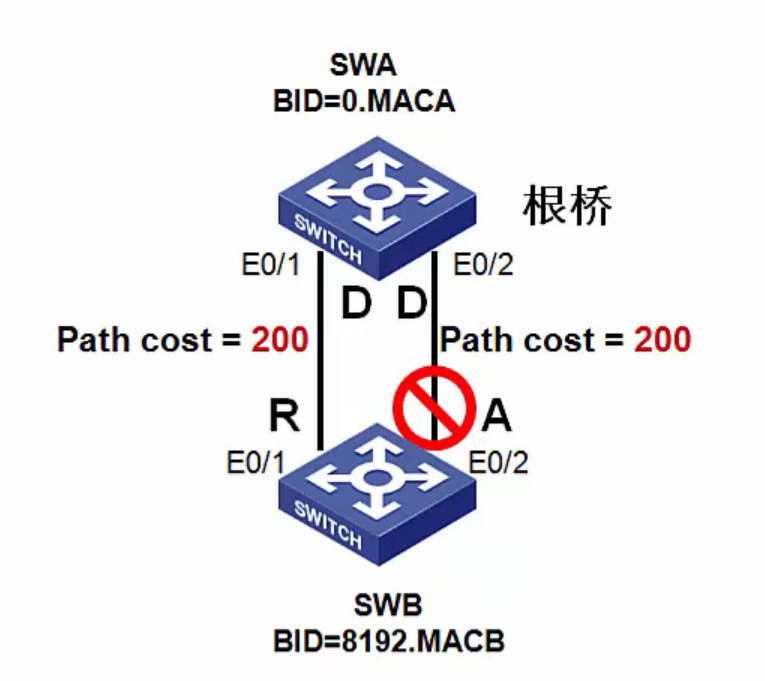

案例二: SWA为根桥，由于开销一样，比对网桥ID，SWB为8192小于BID的32768，所以SWD的R端口为根端口

案例三: SWA为根桥，由于开销一样，网桥ID也一样，对端端口ID SWA的E0/1小于与E0/2 所以 SWB的E0/1为根端口

第三步: 在每条链路上选举一个指定端口

---

• 选举原则(同上)
  • 所在网桥到根的路径开销最小
  • 本端网桥ID最小
  • 本端端口ID最小

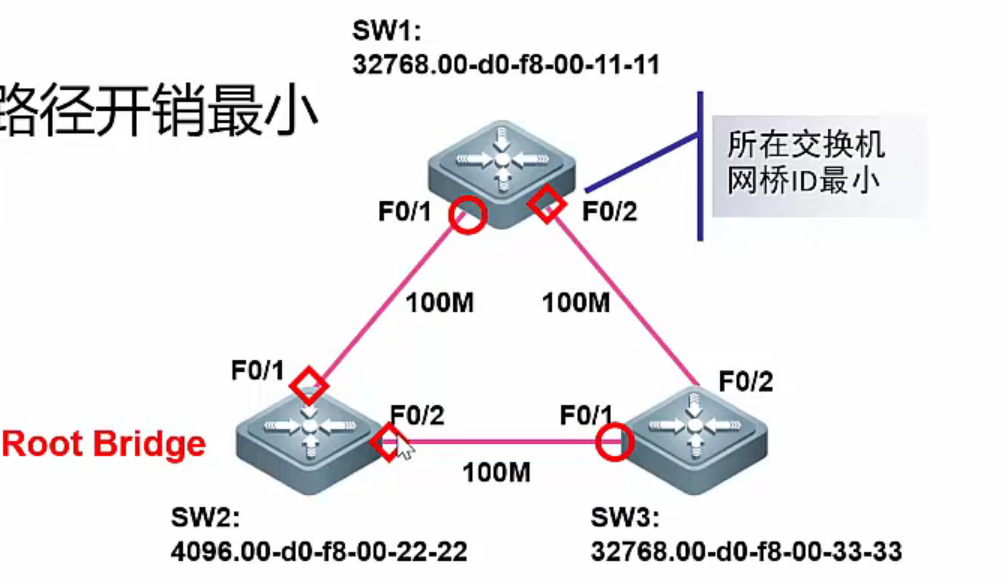

案例一:

• F0/1和F0/2都为0开销一致，所以为指定端口，得出结论根桥上的端口都为指定端口.
• SW1的前16位和SW3的一致，但物理地址小,所以SW1的F0/2为指定端口。

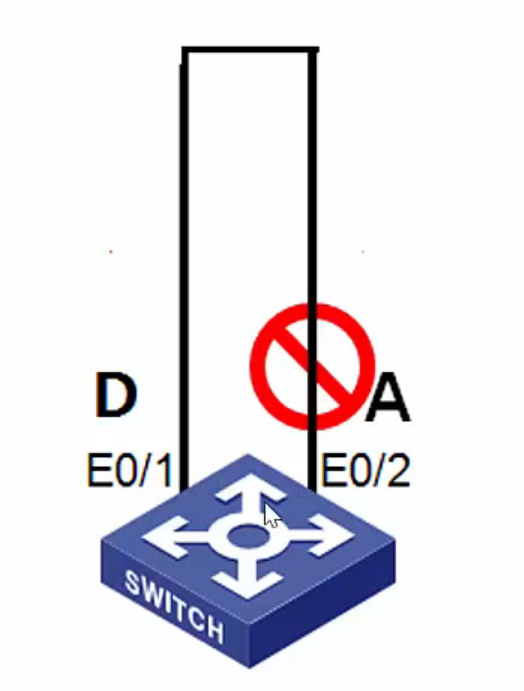

案例二: 开销和网桥ID都一样,比较端口ID，E0/1小，所以为指定端口

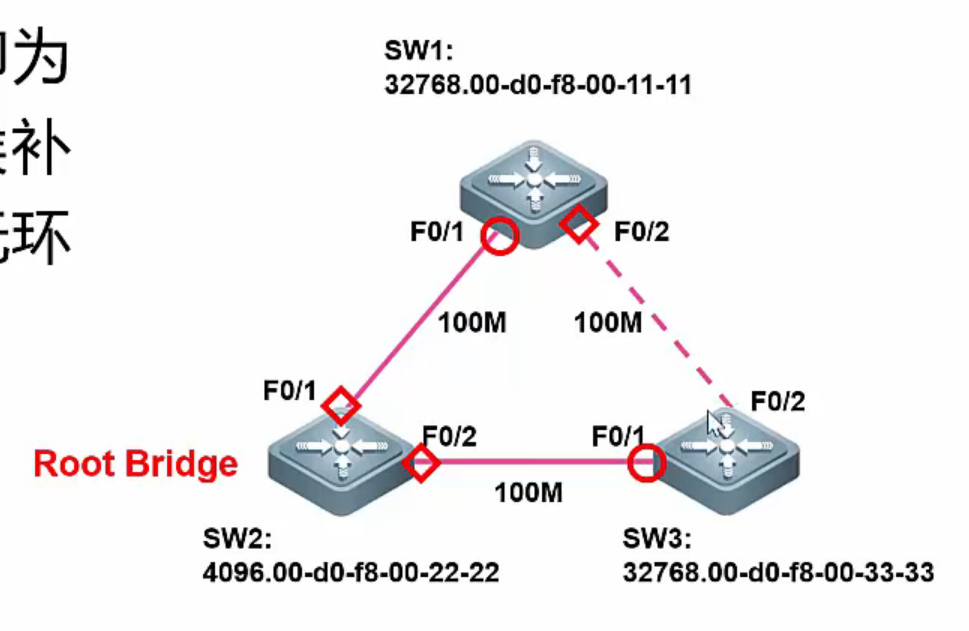

第四步: 阻塞非根、非指定端口

---

• 非根、非指定端口即为候补端口，阻塞候补端口，形成逻辑上无环路的树形拓扑结构。

​

总结

---

• STP端口角色
  • 根端口(Root Port, RP) : 每个网桥上到达根桥最近的端口。
  • 指定端口(Desingnate Port. DP): 每条链路两端到达根桥最近的网络所拥有的端口。
  • 候补端口(Alternate Port，AP)： 既不是RP也不是DP的端口。
  • 网络处于稳定状态时， 根端口和指定端口处于转发(forwarding)状态, 候补端口处于阻塞(blocking)状态。阻塞了候补端口，就生成树形结构，消除了网络环路。

---
