上拉电阻和下拉电阻的解释与说明

一、电路的状态

在数字电路中，通常有三种状态：0（低电平）、1（高电平）、浮空（不确定、随机）。

二、如何辨别是上拉电阻还是下拉电阻

在这里插入图片描述

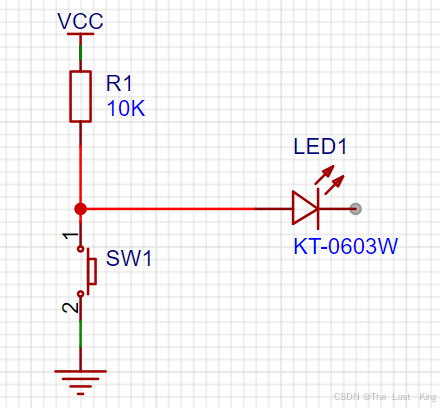

这里当一个LED默认连接一个电阻和电源的时候，这个时候就是上拉电阻，在开关断开的时候，LED默认高电平。当开关按下的时候，电流导通。

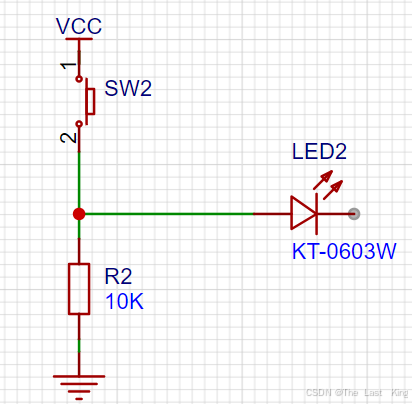

在这里插入图片描述这里是一个下拉电阻，当开关闭合时，LED默认低电平，当开关打开时，LED高电平。
