电力系统分析课程设计——基于MATLAB的三相短路分析

电力系统分析课程设计——基于MATLAB的三相短路分析

案例：三机九节点系统
3.2.1 题目描述
三相短路发生时，电力系统的三相电路仍然对称，故称之为对称短路。此类
型短路在所有短路故障占比虽然不多，但是中形成的短路电流是最大的，造成的
危害是最严重的，故结合实例介绍三相短路电流计算方法,下面以三机九节点系

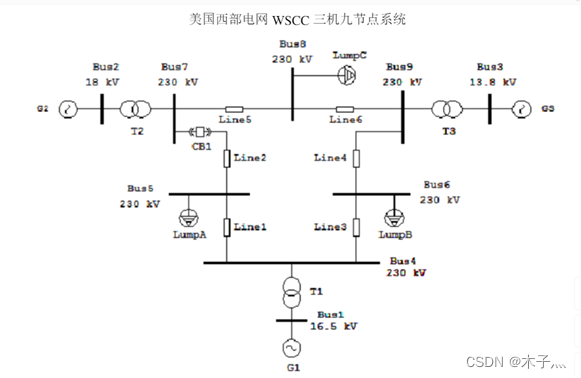

统为例，如图 1 所示。（注：该题选自 P.M.安德逊，A.A.佛阿德.电力系统的控制
与稳定（第一卷）[M].北京：水利电力出版社，1979.）

基准值取：SB=100MVA，UB=230kV，系统频率为60Hz。
发电机参数：
G1：247.5MVA，16.5kV，功率因数为1，水轮机组（Salient-Pole），180rpm，xd=0.146，x’d=0.0608，xq=0.0969，x’q=0.0969，xl=0.0336，T’d0=8.96s，T’q0=0s， H=23.64s，D=0；
G2：192MVA，18kV，功率因数为0.85，汽轮机组（R
