Visio简单画图使用方法

Visio使用方法

相信有很多初学者跟我一样，只会使用Word进行简单的画图。本章主要讲述如何使用Visio来画图（版本为2010）

一、系统流程图、数据流程图、ER图画法

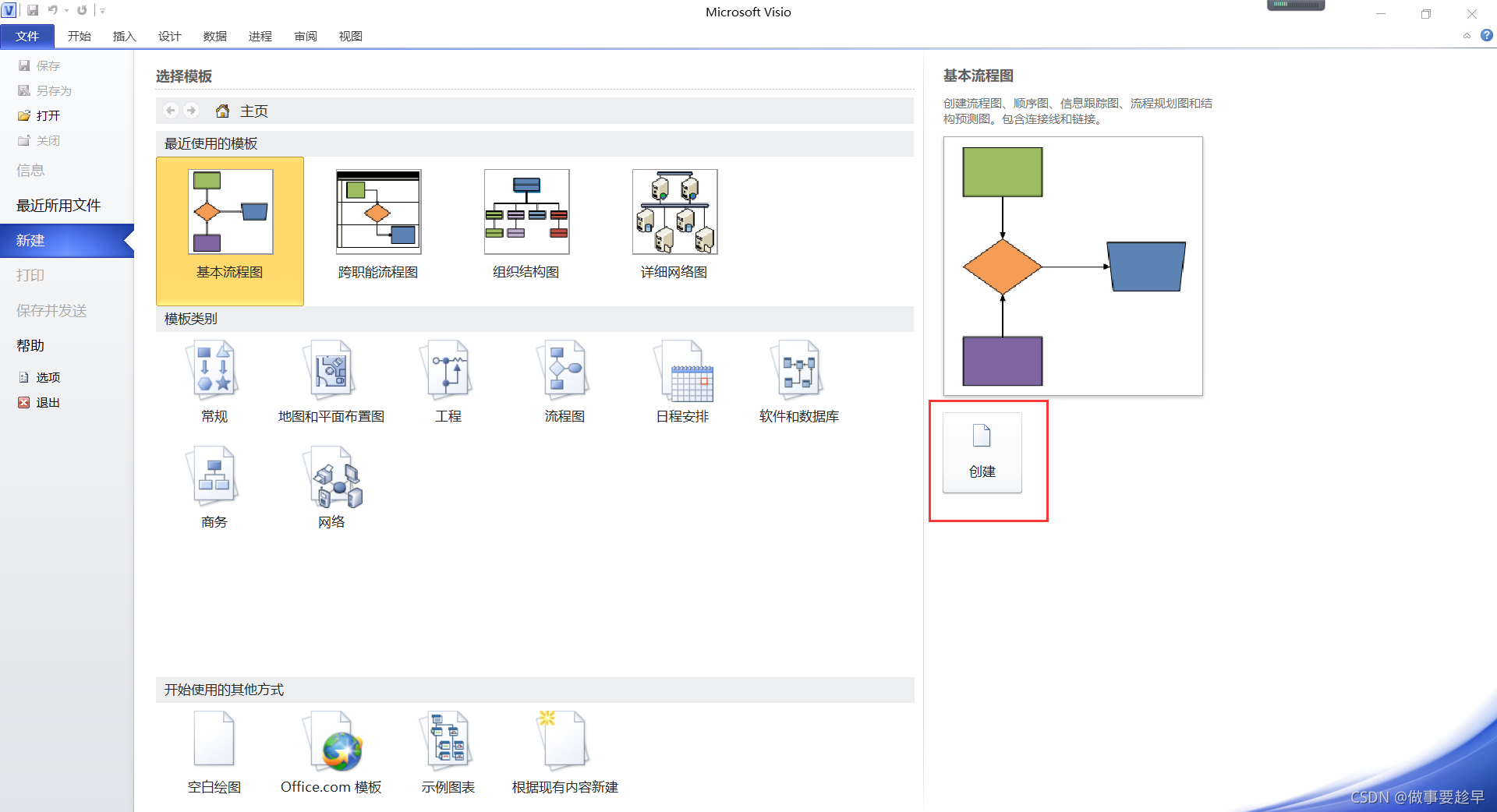

1.打开Visio软件，创建简单模板

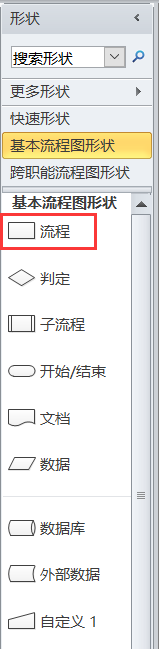

2.根据需求点击左侧"基本流程图"，选中需要的图形，拖动到空白面板中（注意不要松手）

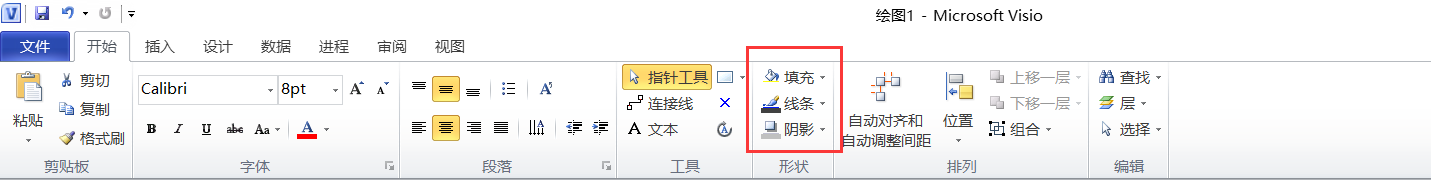

3.点击面板上的图形后，进行如下三步骤：(这里介绍的是常规画法)

• 去填充
• 选线条粗细
• 去阴影

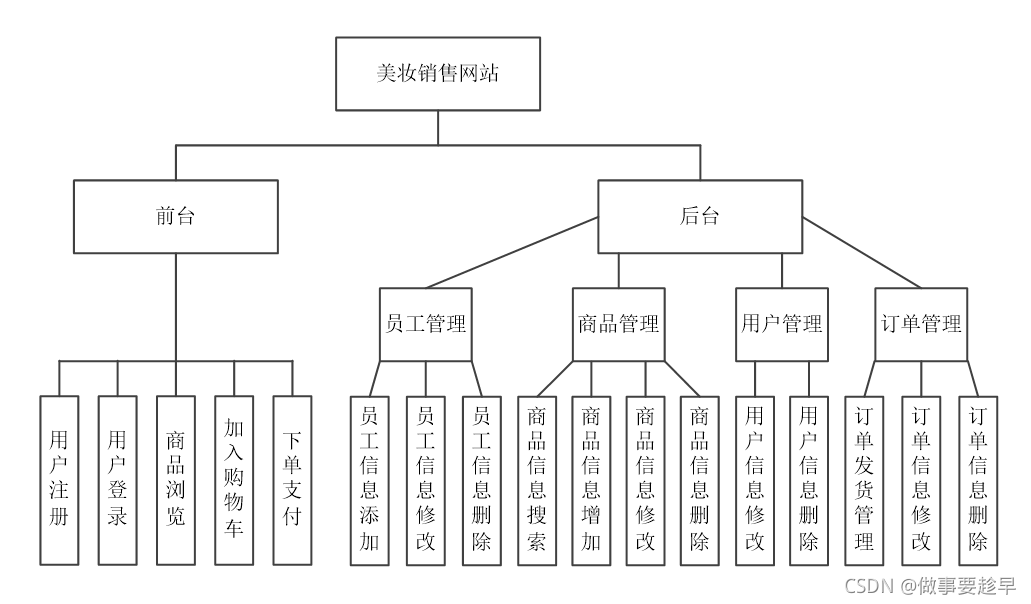

4.系统流程图（此图为例）

​ 整张图里的形状尽量保持大小一致，所以我们先画文字最多的’员工信息添加’，这个画好后就事半功倍啦，其他就是复制粘贴（排版方面就是多画，审美就会提高啦）

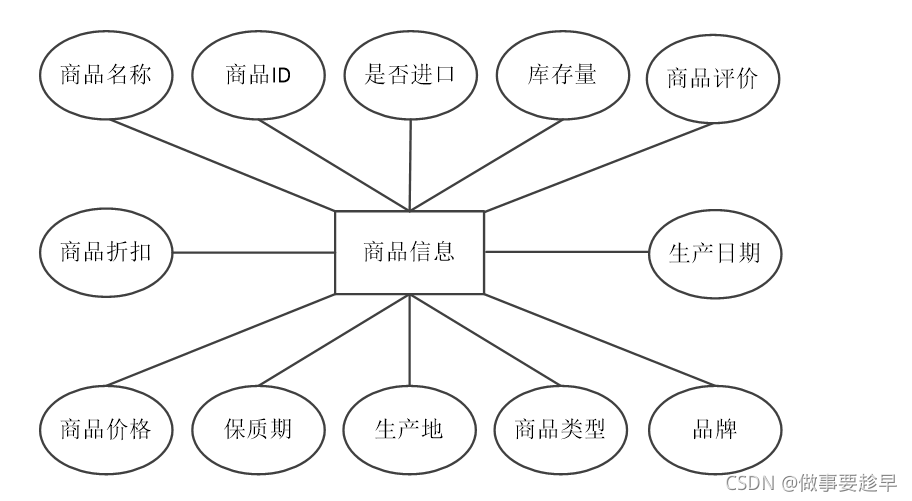

5.ER图

​ 这个画法跟上面类似，就是选择的形状不同罢了，值得注意的是，在这里我们也要选择字最多的形状开始画，如’商品名称’

二、Visio 使用小技巧

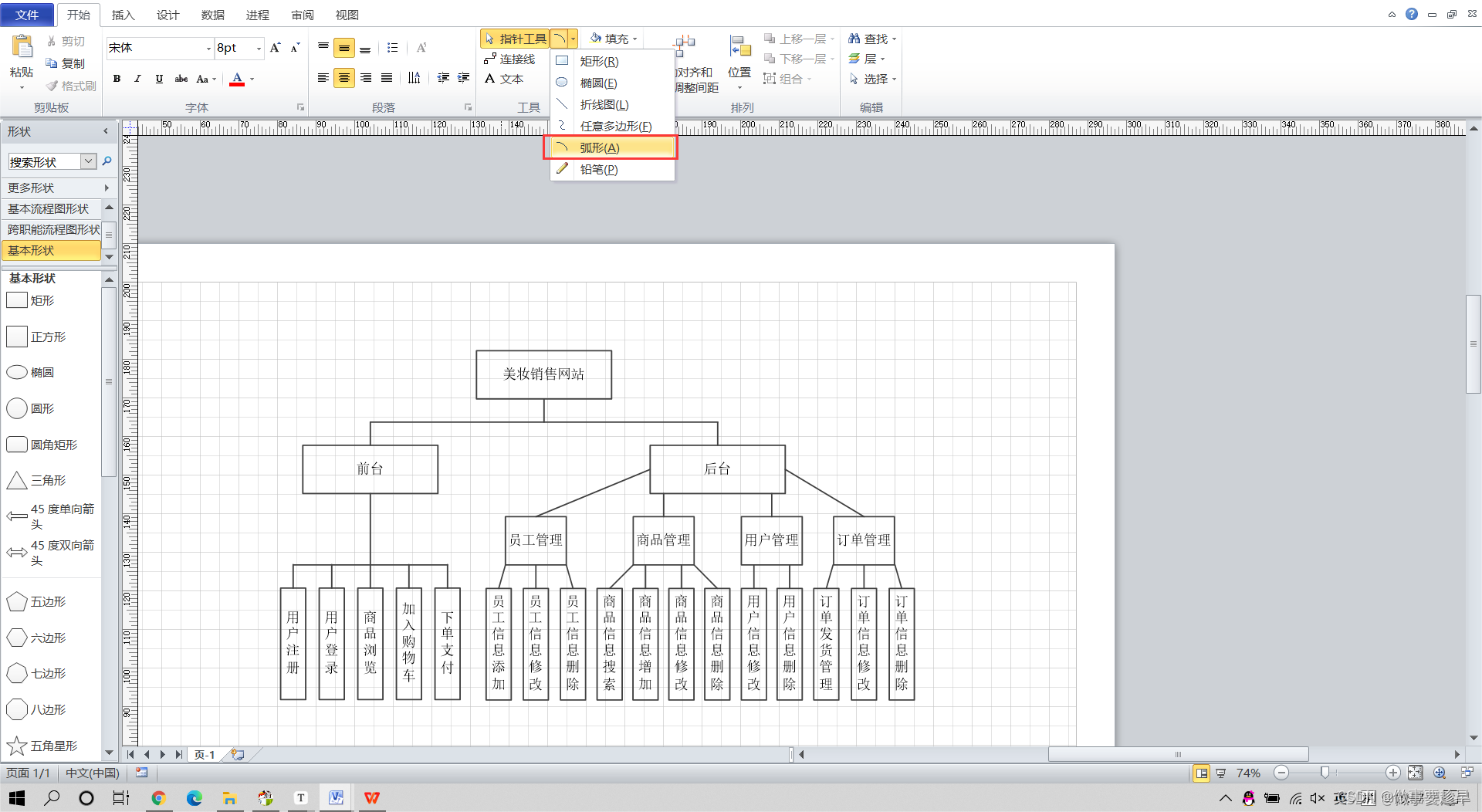

1. 线条（直线画法）：指针工具旁边选择弧形工具，在画板上即可画出直线

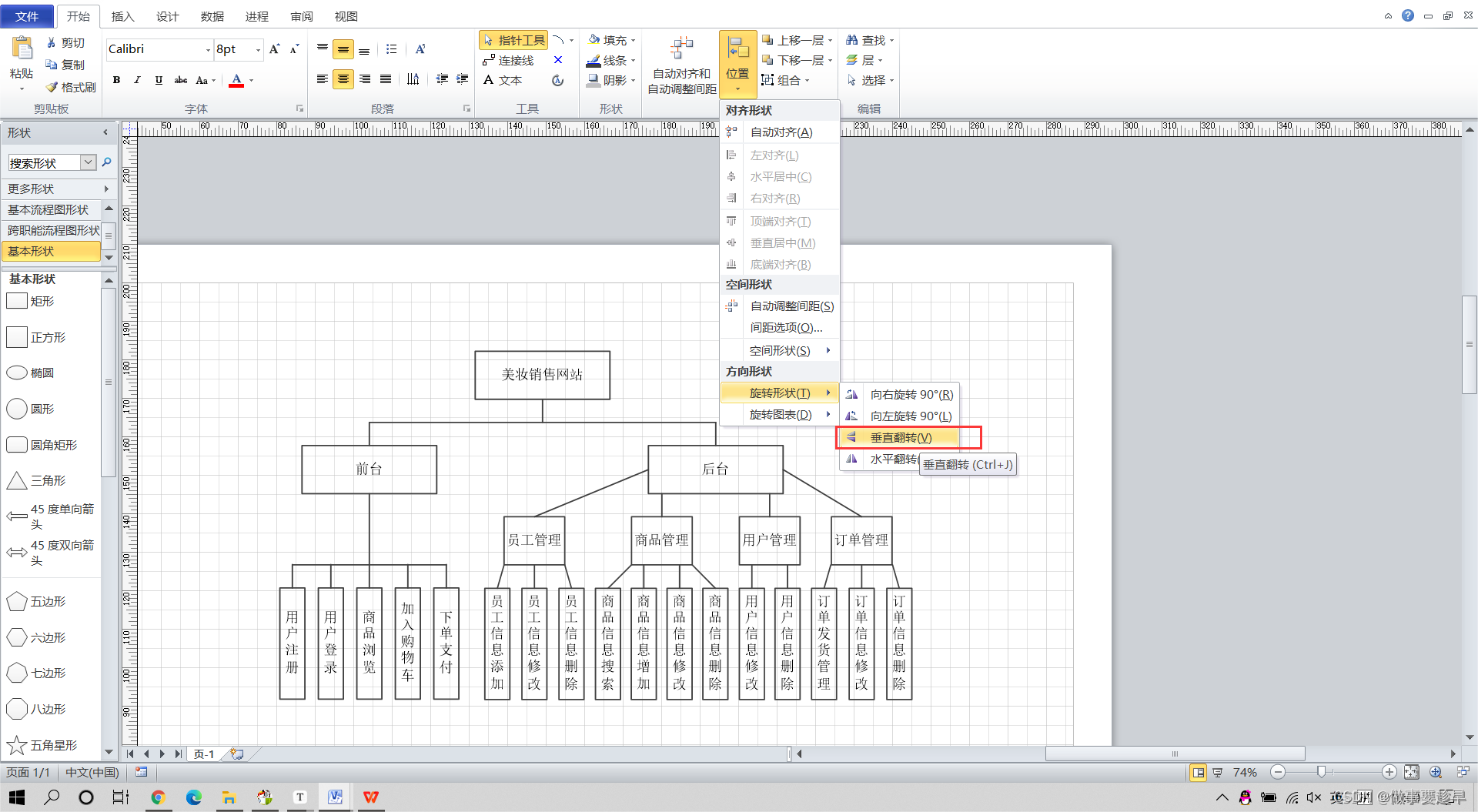

2. 线条旋转：开始–>位置–>方向旋转–>旋转形状


3. 箭头形状：更多形状–>流程图–>箭头形状（选中线条下拉框，选择箭头样式即可为线条添加上箭头）

4. 组合：在你要组合的形状从左上角—>右下角进行选中全部要组合的东西，然后Ctrl+G即可组合成功

5. 画省略号：选中圆形图，选择设置形状格式 “填充，选中“黑色”，点确定即可

6. 数据流图：点击更多形状–>流程图–>混合流程图/基本流程图

7. 在形状上输入文字时，选中字母，按Ctrl+＝键，选中字母会变为下标;按Ctrl+shift+＝键，字母会变为上标

8. 鼠标按住尺规的边缘往面板上面拉，会拉出一条绘图辅助线，帮助绘图（精确定位），按del键就会消失，而且选中这条线，按Ctrl+L会旋转90°
