华为双机热备与NAT的结合

拿这个图来说吧，上面是外网，下面是内网，内网使用两台防火墙做出口，然后在防火墙上面配置了NAT和NAT Server。我现在来就双机热备基础下，NAT会出现什么问题做一个讨论。

1、NAT server

问题1：（针对nat server公布的地址与出接口同网段）arp的频繁更改

这个问题是什么意思呢？如果我们要访问nat server公布出来的外网地址，那么我们的第一步肯定是进行arp操作，如果我们没有进行其他的操作和修改，那么当arp请求报文发送两台防火墙上的时候，防火墙会发现这个arp请求的就是nat server公布出去的公网地址，于是它就会进行arp的单播应答。所以单播应答的对象可能是左边的防火墙，也可能是右边的防火墙。

问题2：（针对nat server公布的地址与出接口同网段）持有错误的arp映射

第二个如果此时主墙down掉了，那么原先访问nat server公布出来的公网地址的主机或者路由器手里持有的是失效的arp，虽然备墙依然可以正常工作，但是还是要等待其arp失效后才可以正常通信。

问题的解决

将nat server和vrrp结合？什么意思呢，就是说两台防火墙之间通过hrp心跳线去协商哪台防火墙去进行nat server的响应。

主备模式

在主备模式下，因为因为只有active状态的防火墙下的nat server才是处于active状态的，也就是可以进行响应的，备墙当收到对应的arp请求报文的时候会进行忽略。默认情况下系统已经将与出接口同网段的nat server绑定到一个最小的vrrp id组下，因为是主备模式，所以防火墙之间的角色已经确定，所以系统自然而然地将主墙作为nat server的响应者，备墙就不会进行响应。而且和vrrp一样，其他终端学习到的nat server公布的公网地址的对应MAC地址是一个一个虚拟地址，和vrrp构造虚拟地址的规则一样为；01-00-5e-00-00-0x

负载模式

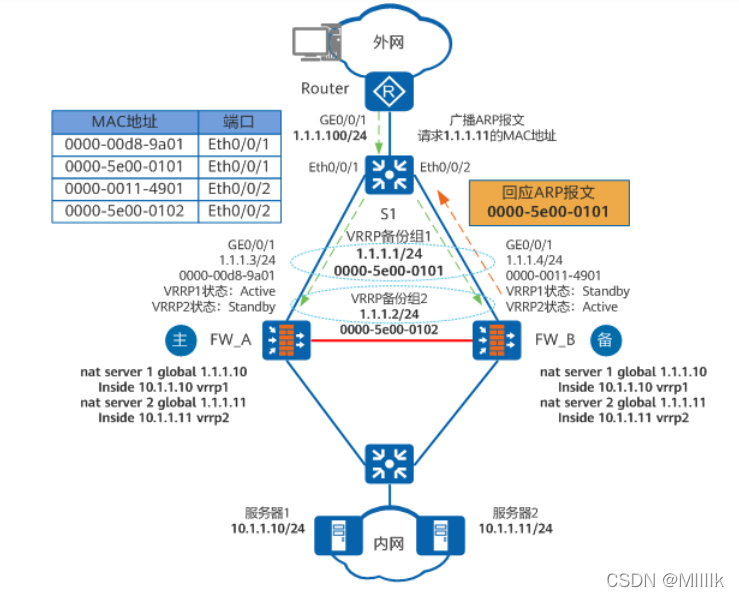

在负载模式下，如下图所示，因为nat server的配置命令是会周期同步过去的，所以两台防火墙上都会存在nat server的配置命令，这就导致若nat server公布出来的地址若与vrrp接口同网段，则会引发两台防火墙都进行arp响应的情况。其实和主备并没有什么十分大的差别，因为是负载模式，所以两台都可以正常地进行nat server的映射，所以此时就人为地进行指定哪个nat server与哪个vrrp组进行绑定。如下图所示，为了完成防火墙的对外负载，所以防火墙上联交换机的时候会做两个vrrp组，比如是组1和组2，那么我们就可以人为设定nat server1与vrrp组1进行绑定，nat server2与vrrp组2进行绑定，当然如果你只有一个nat server需要向外公布，那么就只需要绑定一个vrrp组。

 如图nat server 和vrrp绑定并拥有了状态active和standby，只有active的nat server才能进行arp的响应和后续工作的进行，然后vrrp又和VGMP联动，进行相关组角色的管理，最终达成只有一台防火墙对外公布nat server的效果。下面是核心命令，因为我也没有操作过，但是大概的意思应该是这样。

注意点：模拟器上模拟的时候出现的问题

在ensp进行拓扑还原的时候，发现使用主备模式的时候，我们在两台防火墙上进行nat server的公布，但是最终并没有达到文档中说的效果，外网去访问nat server公布的地址的时候，依然会学习到两台防火墙其中一台的arp映射，而不是说只学习到主墙的arp映射。

2、源NAT

问题1：主备模式 arp频繁变动

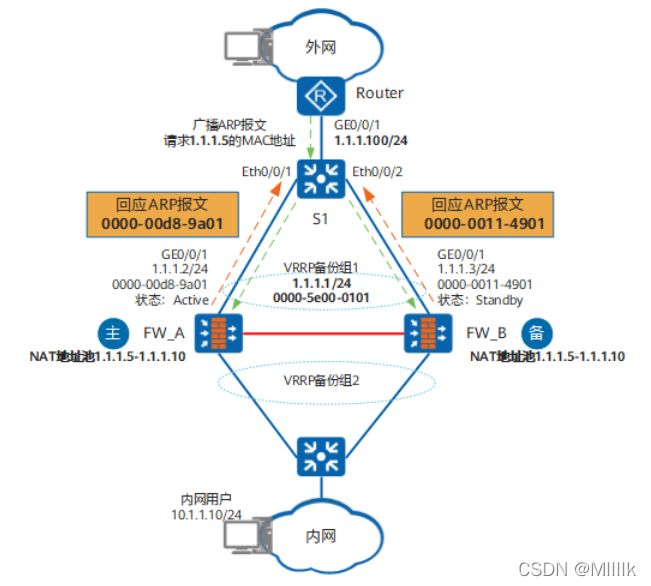

什么意思？看下面这个图：

上图中防火墙配置的是主备的模式，针对内网主机创建vrrp组1，针对外网创建vrrp组2。从上图看出左边的防火墙是主要的流量承载单位，那么若上图中的路由器想要ping地址池中的地址的时候，因为地址池的地址与vrrp组1的地址同网段，这就使得上图路由器发出arp请求的时候，两台防火墙都会进行应答，因为它们使用的是相同的nat 地址池，这就导致arp的频繁变动。

产品文档中说在主备模式下nat地址池会自动绑定到vrrp组号小的vrrp组中，我觉得最好还是手动绑定一下吧，如果上面的vrrp组号不是最小的，那不是绑定错了。将nat地址池与vrrp组绑定后，主要vrrp组是active的，它才会响应arp请求，于是右边的防火墙的nat地址池因为vrrp组的状态是standby所以就不会响应arp请求了。

负载模式：arp频繁变动

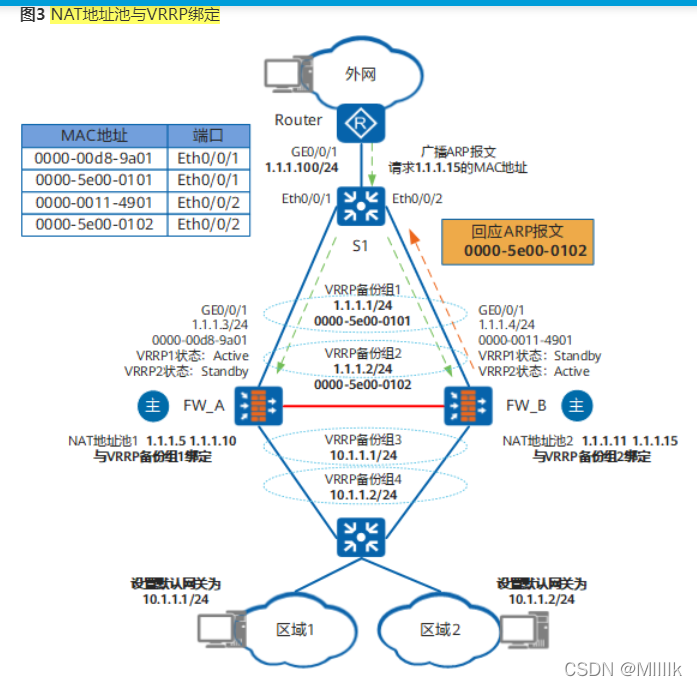

如图所示，防火墙对外呈现两个IP地址，所以防火墙对外公布两个vrrp组，因为是负载模式，所以不可能说你对外呈现负载，对内就不负载了，所以对内也是使用两个vrrp组进行负载均衡。区域1使用vrrp组3为网关，区域2使用vrrp组4为网关，也就是说区域1走左边，区域2走右边。两个区域使用的是不同的地址池。当外网的路由器ping左边的防火墙的中地址池的地址，因为两个地址池的地址以及对外呈现的vrrp都是同网段的，所以当路由器发出有关左边防火墙地址池的arp请求的时候，两台防火墙都会做出回应，发出有关右边防火墙地址池的arp请求的时候，同样两台防火墙也会做出回应。所以此时就将左边防火墙的地址池与vrrp组1绑定，右边防火墙的地址池与vrrp组2绑定，那么同样的，只要绑定的vrrp组为active的时候才能进行arp的响应。这样就解决了问题。

但是现在问大家一个问题，上面的负载模式中使用相同的nat地址池行不行？

答案是不好，因为如果使用了负载模式还只使用一个nat地址池，那么按照上面的做法，将一个nat地址池与一个vrrp组绑定，只有绑定了active的vrrp的地址池才做arp响应，那么这就导致如果进行arp响应的只有绑定了active的vrrp组的地址池会进行arp响应，所以另一台防火墙是不会做出关于这个地址池的任何arp回应。但是这样可不可以正常通信？其实是可以的，即便我在不做出arp响应的防火墙上进行地址转换，一般来说最终回来的时候还是从这台防火墙上回来，为什么？因为nat本来就有着屏蔽内网的作用，所以一般来说是内网主机做主动的访问，而不是外网主机做主动的访问，所以内网主机的流量做了nat后，流量在途径的过程中，设备记录的有关转换后的IP地址的对应的mac地址是不做arp回应的防火墙的出接口mac，而不会是响应arp请求的防火墙的出接口mac。除非说防火墙上的相关会话时间比arp死亡时间还长，而且在arp消亡的这个过程中，内部主机和外部主机之间还没有任何的流量通信，由此导致arp记录的清除需要重新申请arp，这时获取到的IP与mac地址的映射是做出回应的那台防火墙的出接口mac地址，即便如此还是可以正常通信的。那么当网络中若碰巧真有这么多这样的会话，那么是否会导致arp频繁改动呢？不见得吧，因为就如我所说，只有内部主机和外部主机之间还没有任何的流量通信，由此导致arp记录的清除需要重新申请arp,只有这种情况下才会发生arp的请求，除非说真的就这么巧，一大堆的会话都是这样。

注意点：所以我们在做负载均衡的源NAT的时候最后将NAT地址池资源进行人为手动的分割，这样不仅方便我们将不同的地址池与不同的vrrp组进行绑定，而且也能防止内网主机进行源NAT的时候进行资源的抢夺而导致的资源重复使用的问题，下面就是资源重复使用的情况。

主要的问题2：内网主机在两台防火墙上使用相同的nat池资源

什么叫使用相同的nat池资源？顾名思义就是比如我们配置了地址池，假设我们使用的源NAT技术是no-PAT，此时两台内网主机使用不同的防火墙进行nat上网，但是由于会话同步的不及时，导致两台主机使用了相同的nat地址，比如使用的地址都是1.1.1.22，那么数据包在回包的时候将会出现混乱转换的问题。对于NAPT也是一样，虽然NAPT对地址和端口进行了复用，但是还是有可能出现两台主机使用了相同的nat池资源的情况，比如：

主机1：源192.168.0.1 :11122 【1.1.1.1 :33333】  11.11.11.1 :80

主机2：源192.168.0.2 :11123 【1.1.1.1 :33333】 11.11.11.2 :80

 这样的话与no-PAT出现的问题类似，在回包的时候依然会出现混乱转换的问题。

所以为了解决这个问题，于是就出现了下面这一条命令：

 文档里面没有给出具体的例子，但是据我的理解应该是这样的。因为防火墙双方使用相同的源NAT配置，所以通过指定哪台防火墙是primary，哪台是secondary，于是primary防火墙在进行nat操作的时候，使用的nat资源是原有的nat资源中的一半，这一半是系统指定的，另一半nat资源在另一台防火墙上使用，这样就解决了下源nat资源错误分配的情况。

这种情况的发生也是出现在负载均衡的情况下，所以再次强调，负载均衡模式下手动将地址池资源分割成两半是最好的选择

主备模式下NAT server和源NAT还能正常进行吗？

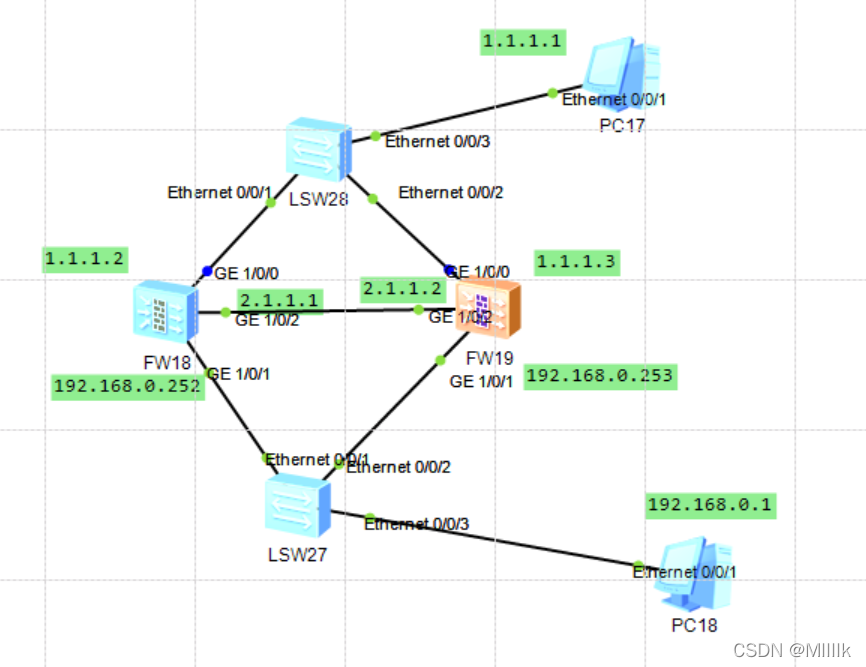

我在ensp里面做了测试，不知道和真机是否有差别。测试拓扑如下：

NAT server测试

1、搭建好基本的互联环境，上面为外网，下面为内网

2、左边设置为主墙，右边为备墙，在主墙上配置NAT server并同步到备墙上

3、在外网主机PC17上去ping nat server公布出来的公网地址先进行第一步连通性测试

4、将主墙上联的接口去除，因为没有hrp track该接口，所以主墙的角色不会改变，此时再使用PC17去ping nat server公布出来的地址，最后发现可以ping通

源NAT测试（NAPT测试）

1、搭建好基本的互联环境，上面为外网，下面为内网

2、左边设置为主墙，右边为备墙，在主墙上配置NAPT并同步到备墙上

3、在内网主机PC18上去外网主机PC17公布出来的公网地址先进行第一步连通性测试

4、将主墙上联的接口去除，因为没有hrp track该接口，所以主墙的角色不会改变，此时再使用内网主机PC18去ping外网主机PC17，最后发现可以ping通。

总结

双机热备的整个套餐：VGMP，HRP，VRRP是互相仅仅依赖，互相帮助的，但是它们并不会直接影响防火墙上面的其他功能模块，我之前也在模拟器上测试过防火墙在备墙的角色下运行ospf，如果将流量强行引流到备墙上看它是否能够转发，最后发现是可以的。所以这和上面的nat测试结果也是一样的，备墙的身份并不会阻止它原有的功能。在防火墙三层上联路由下联路由的场景中，防火墙与其他路由器使用OSPF进行动态路由的建立，备墙通过增大OSPF的cost来使得流量不会从它那里经过，但是并不是说它本身就拒绝了数据的转发。当然这只是我在模拟器下测试出来的结果。很有可能在真机中通过双机热备模块的阻挠，使得防火墙上面的转发功能全部都被叫停，但是我觉得还是我这个更合理一些。因为我感觉完全没有必要。
