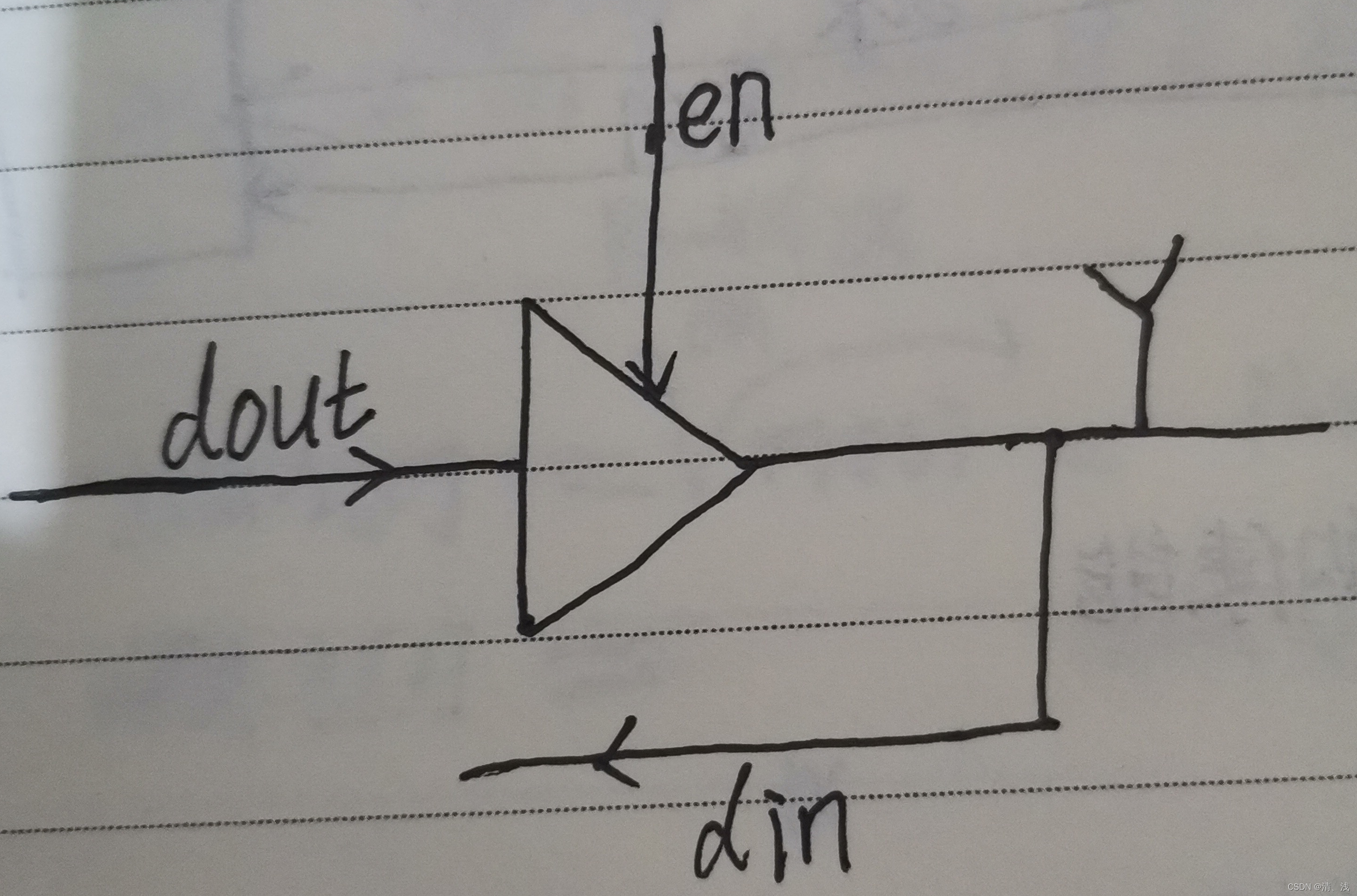

          如下图所示，当使能 en 有效时，Y　作为输出，把 dout 的值赋给 Y ，当使能 en 无效时，　dout　到　Y的路就断了，此时　Y　作为输入，把　Y　的值赋给 din ，也就是说这个 Y ，在特定时候（取决于 en）可以当输出，也可以当输入。

          对应的 Verilog代码如下图：



            三态门主要用于双向接口，比如FLASH的四个（若为4线传输）数据接口，当向FLASH写数据时，四个数据接口作为输出接收FLASH控制器传来的数据，当从FLASH读数据时，四个数据接口作为输入，把从FLASH内部读到的数据传给FLASH控制器，其中SI接口的Verilog代码如下图：
