本篇，完整地示范一次流程：CubeMX新建工程、Keil 配置仿真器、编写代码、编译、烧录！

一、CubeMX 新建、配置工程

双击打开 CubeMX，新建一个STM32工程。

步骤 9-1：以芯片型号新建工程

步骤 9-2：搜索芯片型号

输入芯片型号; （输入框变成粉色时，可能是输入的型号前面有一个空格，删除它即可）
在搜索结果列表里，双击具体的芯片型号，进入配置。

步骤 9-3：配置 Debug 模式

最容易错漏的 4 项中，这步是其1; （刚上手CubeMX最容易忘记此配置）
配置工程时，务必优先设置Debug模式！即调试模式。
默认是关闭！设置为：Serial Wire！通用STLink、JLink、DAP等仿真器。
假如忘了设置此项，将导致：烧录程序后，第二次无法再烧录，俗称锁芯片;
解锁芯片的操作：选择Serial Wire, 重新生成，编译; 断电，BOOT0用杜邦线接3.3V，上电，烧录，拔杜邦线。

步骤 9-4：设置晶振源

最容易错漏的 4 项中，这步是其2;
HSE：外部高速晶振，必须使能！（倘若没使能，配置时钟树时就无法选择HSE作为时钟源）
LSE ：外部低速晶振，用于RTC。不用管它，默认即可，用到时再添加。

步骤 9-5：配置时钟树

最容易错漏的 4 项中，这步是其3; （容易填错晶振值）
图中 1、3 两项，必须填写真实晶振值。建议细查板子晶振上的丝印字，也可以查看原理图。
CubeMX在配置F407芯片时，晶振值默认是25！市面上的F407开发板，多用25M晶振，但也使用 8M晶振的，一定要注意区分。如果搞错了，程序可能无法运行、通信错乱等等。
USB分频这项，如果是灰色不可选状态，不管它。当使用USB、SDIO功能时，它才生效。

晶振值	输入分频	输出倍频	输出分频	USB分频	APB1分频	APB2分频	系统时钟
25 或 8	25 或 8	336	2	7	4	2	168MHz

步骤 9-6：工程管理

进入工程管理页面，这一页要设置3个地方：工程名称、存放目录、开发环境。

最容易错漏的 4 项中，这步是其4！
易错点：工程存放位置、工程名称，全英文，不能中文！ 否则，生成时会缺少文件。
易错点：开发环境，默认是EWARM！如果用Keil开发，必须改为: MDK-ARM。
Stack Size, 栈空间大小，建议改 0x1000。Heap Size, 默认，除非你需要使用malloc函数。

堆大小 Heap Size

默认即可，极少用到。当程序中需要用到malloc分配内存，如链表等，就要增大此值。

栈大小 - Stack Size

重要！重要！重要！

为方便以后在函数中定义：大体积结构体变量、大数组变量等，或者把它们作为函数变量、函数传参，又或者，要移植FreeRTOS、LVGL等功能，在配置工程时，建议先把Stack设置大一点，有备无患。建议 >=0x1000, 或者0x2000。

在单片机开发中，栈空间大小是一个非常重要的概念，且又经常被忽视。与Java、Python等高级语言不同，单片机的内存资源非常有限，通常只有几十K到几百K。因此，开发者需要特别留意局部数组、变量等占用栈空间的大小，避免栈溢出，导致程序跑飞、卡死。

编译器是无法预判局部变量占用大小的，如果程序运行中栈溢出，将较难排查。

步骤 9-7：代码文件配置

标记2处：打勾！只复制需要的库文件！
标记3处：打勾！为外设功能生成独立的 c、h 文件：倘若不打勾，外设的代码会堆在main.c中。

至此，工程所需，配置完毕。

步骤 9-8：配置 LED 引脚

不管是哪个板商的开发板，板子上都会有用户可控的LED，区别只是所用引脚编号不同，高低电平驱动不同。

在日常调试中，LED的一个大杀器般的调试手段！！

点亮LED，能判断：程序是否已运行;
规律地闪烁LED，能判断：系统时钟配置是否正常、程序是否卡死;

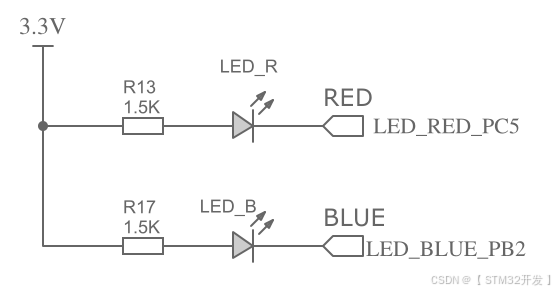

通过查询原理图，开发板上蓝色 LED 使用的是PB2引脚：给PB2置低电平，即可通路点亮LED.

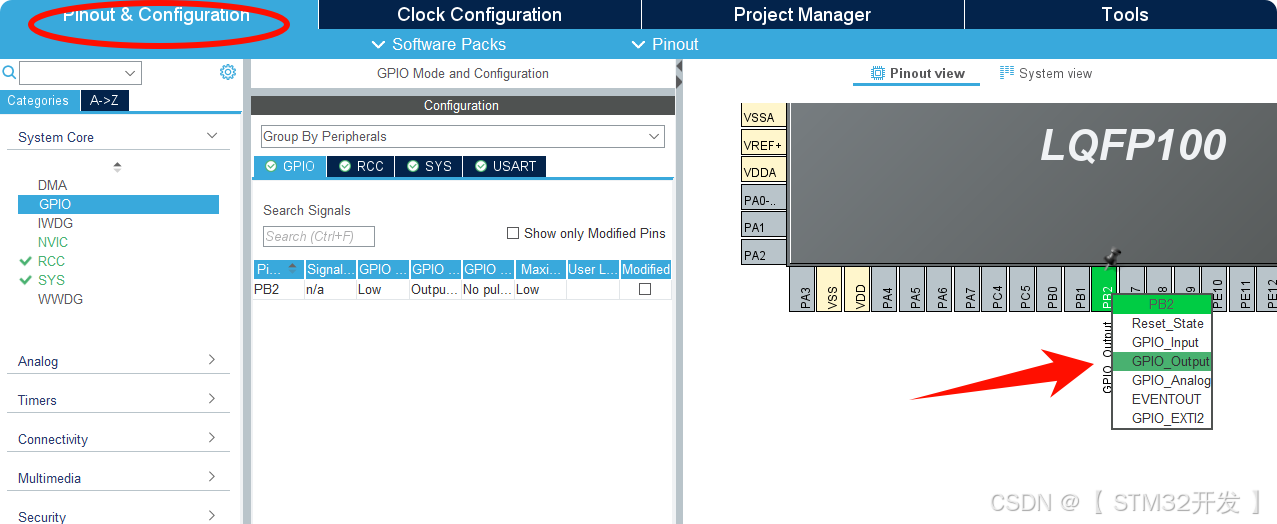

点击芯片图框中的 PB2 引脚，选择: GPIO_Output，即输出模式;

引脚工作模式在设置为 GPIO_Output 后，参数将默认：推挽输出、初始化后输出低电平。

它的默认参数，已能令原理图中所示的LED电路导通（点亮)，因此，这里不作修改。

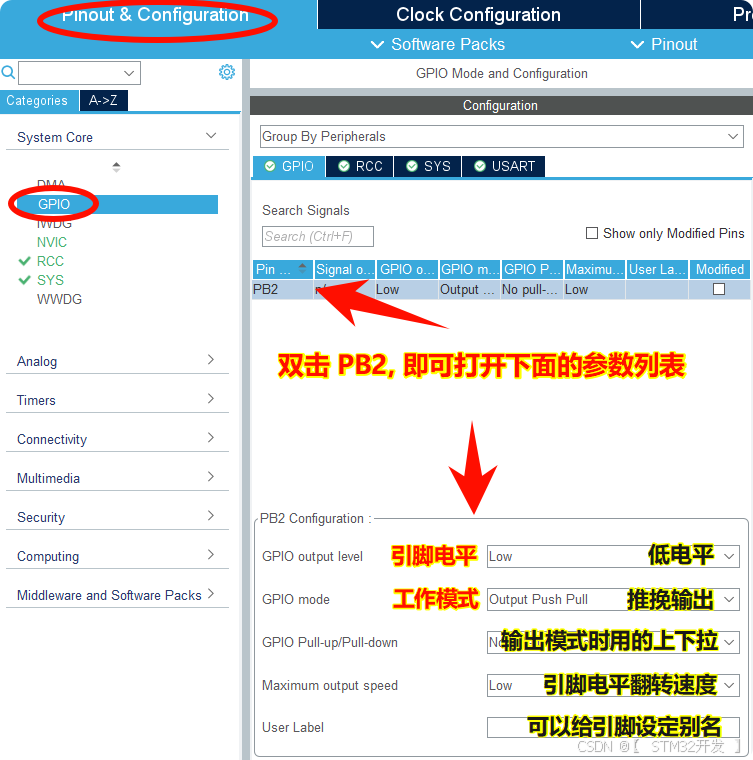

如需进行修改，双击引脚列表中的 PB2 ，可打开其详细参数列表（如下图)。

步骤 9-9：生成工程

点击软件右上角的“CENERATE CODE”按钮，即可开始按配置生成工程。

稍等片刻，待生成完成后，将弹窗：

可以选择 Open Folder 打开工程目录 ; 也可以选择 Close, 然后手动打开工程目录。

操作技巧：

工程在第一次生成时，配置里必须是英文路径、名称。否则，这个弹窗会有乱码，或，工程中会缺失启动文件。
当工程生成后，可以把工程文件夹，修改成中文名称。也可以，把工程文件夹复制到中文的目录中存放，方便管理。
但是，生成后不能修改：工程内的子文件夹名称、文件名称！否则工程无法正常打开。

二、工程文件解释

1、工程根目录

打开工程目录后，不管哪种STM32芯片, CubeMX生成后的工程文件、结构基本相同（如下图）。

当需要对工程进行修改配置、增减功能时，双击图中蓝色 ioc 文件，可再次进入CubeMX配置。

建议：在这个根目录中，手动新建一个“BSP”文件夹（自由命名），存放自己以后编写的代码文件。

Core	用户平时要编写的文件，都在这文件夹里，如main.c
Drives	芯片内核支持文件、 HAL库文件。都不用修改的
MDK-ARM	重要：工程入口文件、仿真调试记录文件
工程名称.ioc	CubeMX的配置文件，双击它，就可以再次对工程进行配置

2、重要的子文件夹 MDK-ARM

双击打开 “MDK-ARM"文件夹(如下图)，里面有一个绿色图标的 uvprojx 文件。

它是 keil 的工程文件！

平时就是双击打开它，在 keil 里进行代码的编辑。

CubeMX 与 Keil 的区别

CubeMX：能直观、快速地配置一个新工程，并且为芯片功能生成初始化代码。但不包括业务代码。如：CAN通信，CubeMX能生成引脚初始化、CAN初始化代码，但不能生成筛选器代码。

Keil：当CubeMX生成工程后，用Keil打开工程，编写具体的业务代码。

其实，用keil也能手动新建、配置工程，编写初始化、底层代码，但比较麻烦，易出错漏。

而通过CubeMX实现，更直观、更省事。

CubeMX更大的意义在于，当我们熟悉了一个型号芯片的操作后，就能方便在其它型号的STM32芯片间游走，因为不同型号的芯片，配置操作是大致相同的、生成的代码文件结构是相同的、函数名称也是相同的；不同芯片间配置时的主要差异：时钟树。

三、Keil 设置仿真器

各家板商的STM32开发板，都会引出SWD接口，可连接STLink、JLink、CMSIS-DAP等仿真器。

魔女科技的开发板，除了引出SWD接口用于外接仿真器，开发板上还直接集成了仿真器 CMSIS DAP ！

下文，以板载仿真器CMSIS-DAP的配置为例，进行配置操作示范。

如果需要外接STLink、JLink, 可参考：仿真器 ST-Link、J-Link 的连接、参数设置

当使用 Keil 进行工程开发，建议使用板载的CMSIS-DAP仿真器，更方便，无需再外接其它仿真器。
当使用 CubeIDE 进行开发，得经SWD外接STLink、JLink，因为CubeIDE尚未支持CMSIS DAP。

1、板载仿真器 CMSIS DAP的接线方式

如上图，USB线直接插入CMSIS DAP接口中，即可。

USB线材要求：尽量使用开发板配送的 Type-C 线，它的内部是四芯线：两根供电、两根通信。也可以使用手机的Type-C数据线。一些小电器用的充电线，多为两芯线，只能充电，不能用作数据通信。

指示灯状态：插入USB线连接到电脑后，白色LED灯自动慢闪，表示与电脑连接成功。

白灯慢闪	连接电脑成功;
白灯常亮	连接电脑失败; 尝试更换USB线; 尝试插到电脑另外的USB口;
白灯不亮	供电有问题：短路、烧了芯片; 尝试把板上所有杜邦线拔光重新插上;

如果电脑提示不能识别设备：

        CMSIS DAP是免驱动的，即插即用。Win7、10、11, 都不用安装驱动。

        当提示无法识别设备时，那是win7系统无法识别这个接口的另一个功能：板载的USB转TTL 。安装网盘中的USB转TTL驱动即可。

        板载的 CMSIS DAP 与 USB转TTL(UART1)，这两个功能是相互独立的，使用上不会发生冲突。

2、CMSIS DAP 参数设置

每个工程只需配置一次仿真器。CubeMX重新生成后，不用再次设置，除非改用其它的仿真器。

双击工程目录 / MDK-ARM 下的那个 uvprojx 文件（绿色图标），即可打开 keil 工程。

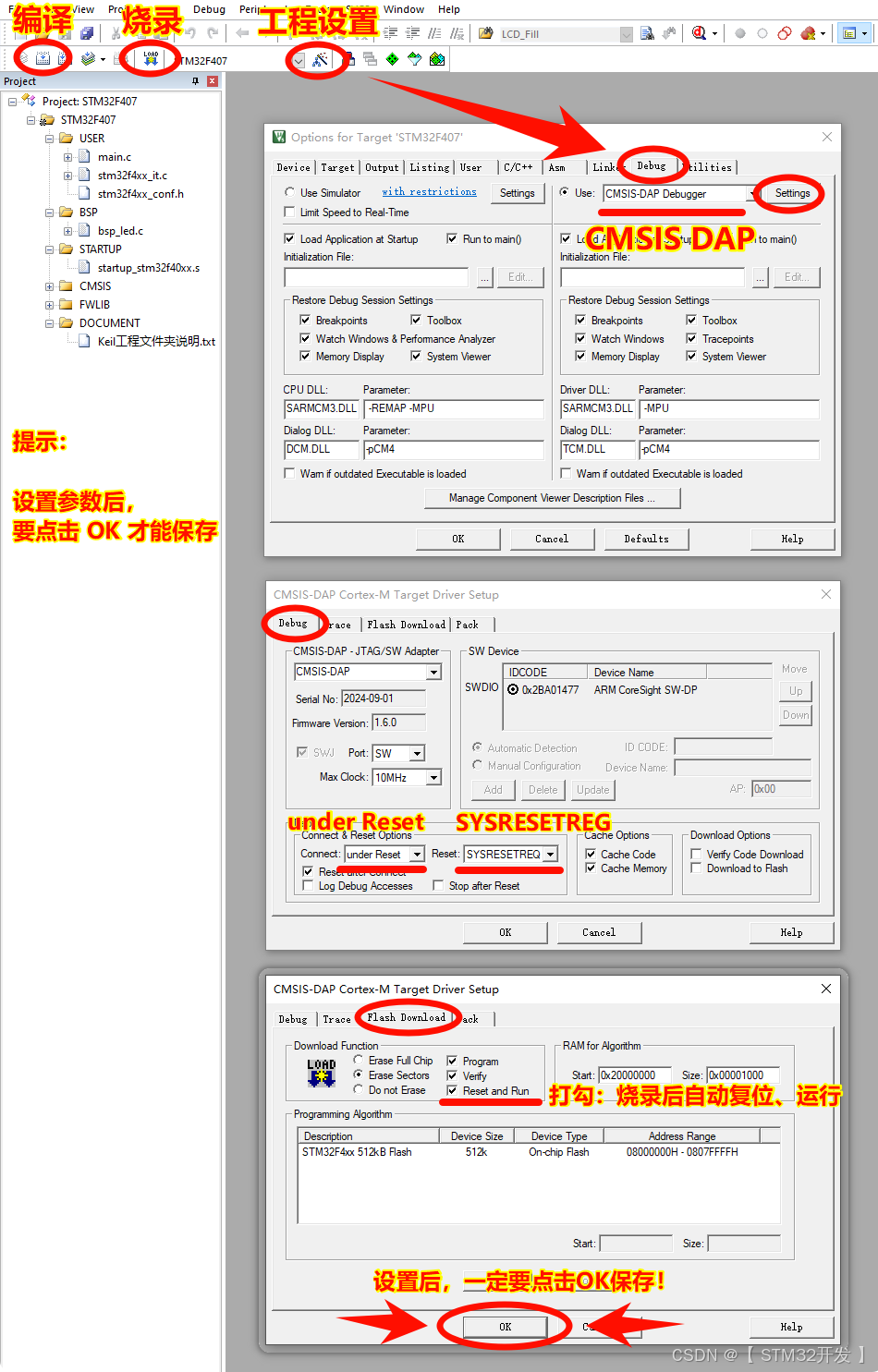

仿真器 CMSIS -DAP 的具体配置如下图。主要是以下 3项，其它参数默认：

选择 CMSIS DAP ;（必须的。）
选择 under Reset ;（非必须的。当误锁芯片无法烧录时，选择此项再烧录，可解锁芯片。）
打勾自动复位 ;（烧录后，自动复位、运行新程序。）

四、Keil编写代码

本节，示范如何在keil里编写代码。

1、打开代码文件

双击左侧文件管理器中的 Core 文件夹，其下，有最常用的main.c、it.c等文件。

双击main.c，即可在代码编辑区中打开进行编辑。

2、编写代码

在main.c中，添加用户代码，规律地反转PB2引脚电平，让LED闪烁！

重点：用户代码，必须写在CubeMX生成的配对注释行之间，否则，重新生成时会被删除。
main.c文件中，向下滑动，找到main函数
在while循环体内/* USER CODE BEGIN 3 */的下方，编写以下代码

HAL_Delay(500);                          // 延时500ms
HAL_GPIO_TogglePin(GPIOB, GPIO_PIN_2);   // 反转PB2的引脚电平

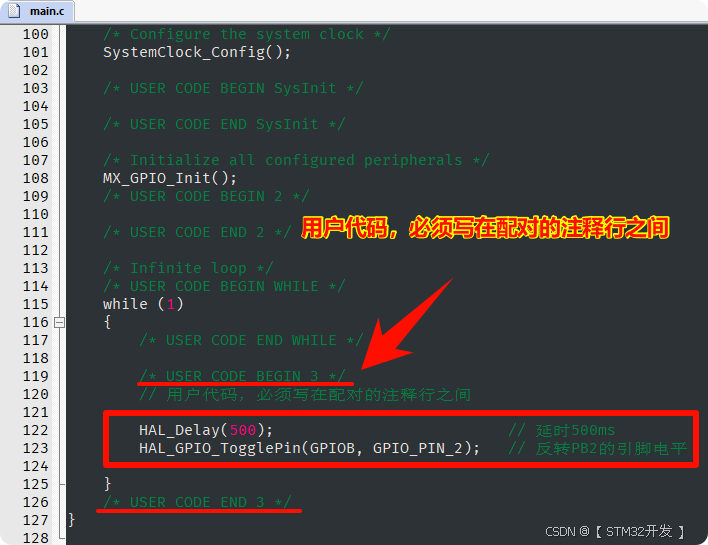

完成后，代码位置如下图：

五、编译、烧录代码

1、编译代码

点击工具栏的 “编译” 按钮，可对工程代码文件进行编译。

工程的第一次编译，时间会有点长，大约几十秒。

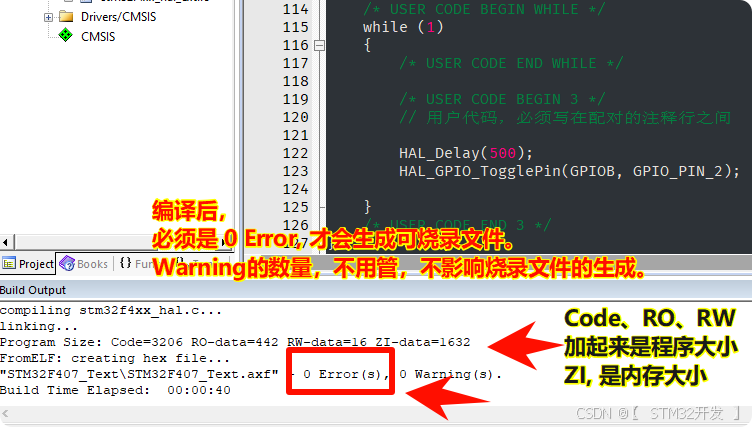

编译完成后，信息栏会显示：Error的数量、Flash占用(代码体积)、RAM占用(内存)、编译时长等。

如下图，这里 Error 的数量是 0 。

重点注意：只有在编译后显示 0 Error 时, 才能自动生成axf格式的可烧录文件。

如果，在CubeMX配置时使用了中文路径、名称，或者代码有语法错误，信息栏这里就会提示错误的总数量，向上滚动，可以查看到各个错误的位置、原因描述，双击错误描述即可跳转到错误的位置，按提示一点点修改即可。

排错技巧：当发生错误时，复制错误描述的关键字，粘贴到csdn.net中，可搜索到具体的解决方法。

2、烧录代码

点击“烧录” 按钮，即可把编译后的axf文件，烧录到芯片中。

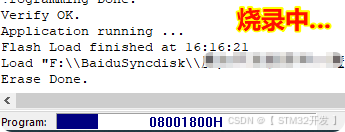

烧录开始后，信息栏可以看到烧录的状态，如擦除进度、烧录进度等等......

烧录完成后，信息栏显示如下：

烧录完成后，如果刚才在仿真器设置中，打勾了自动复位，程序就会立即运行！

这时，我们可以看到开发板上的蓝色LED，每秒闪烁1次！这表示程序已正常运行了！

至此，工程已新建、配置完成。

以后，可以在这个工程里添加其它功能代码。

也可以复制这个工程文件夹，把它作为其它工程的模板使用，以减少新建工程的时间开支。

如有错漏，欢迎指正，及时更新~~!
