MPU6050
MPU-6050是一个带有3轴加速度计和3轴陀螺仪的模块。

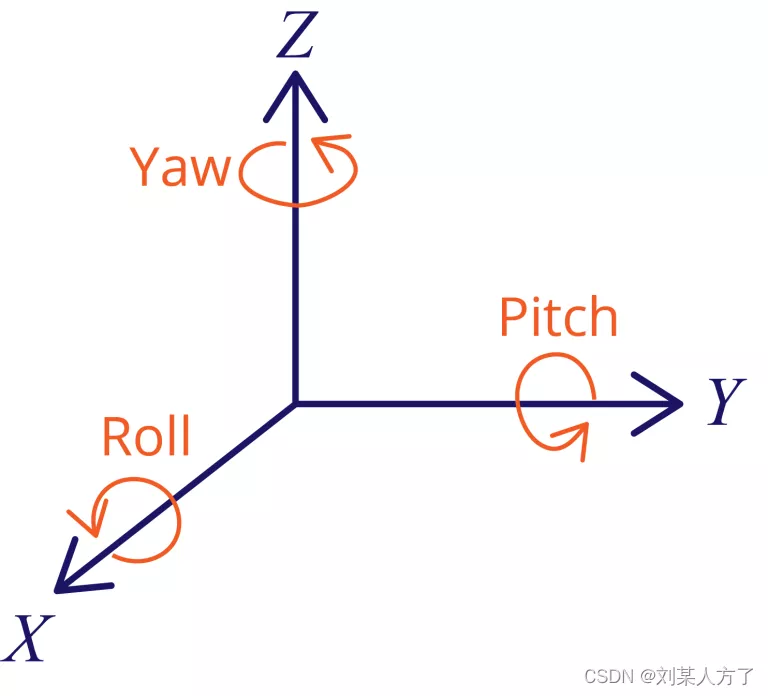

陀螺仪测量旋转速度(rad/s),这是角位置沿X、Y和Z轴(横滚、俯仰和偏航)随时间的变化。这使我们能够确定物体的方向。
加速度计测量加速度(物体速度的变化率)。它感应静态力,如重力(9.8m/s2),或动态力,如振动或运动。MPU-6050测量X、Y和Z轴上的加速度。理想情况下,在静态物体中,Z轴上的加速度等于重力,在X轴和Y轴上应为零。使用来自加速度计的值,可以使用三角法计算横滚角和俯仰角。
IDE代码
安装库
打开Arduino IDE,进入Sketch > Include Library > Manage Libraries。
在搜索框中键入“adafruit mpu6050”,然后安装库。
如下图所示,将ESP32连接至MPU-6050传感器:将SCL引脚连接至GPIO 22,将SDA引脚连接至GPIO 21。
代码如下:
#include <Wire.h>
#include <Adafruit_MPU6050.h>
#include <Adafruit_Sensor.h>
Adafruit_MPU6050 mpu;
void setup(void) {
Serial.begin(115200);
while (!Serial)
delay(10); //初始化MPU-6050传感器。
Serial.println("Adafruit MPU6050 test!");
// 尝试初始化
if (!mpu.begin()) {
Serial.println("not find MPU6050");
while (1) {
delay(10);
}
}
Serial.println("MPU6050 Found!");
mpu.setAccelerometerRange(MPU6050_RANGE_8_G);
Serial.print("加速计范围设置为: ");
switch (mpu.getAccelerometerRange()) {
case MPU6050_RANGE_2_G:
Serial.println("+-2G");
break;
case MPU6050_RANGE_4_G:
Serial.println("+-4G");
break;
case MPU6050_RANGE_8_G:
Serial.println("+-8G");
break;
case MPU6050_RANGE_16_G:
Serial.println("+-16G");
break;
}
mpu.setGyroRange(MPU6050_RANGE_500_DEG);
Serial.print("陀螺仪量程设置为: ");
switch (mpu.getGyroRange()) {
case MPU6050_RANGE_250_DEG:
Serial.println("+- 250 deg/s");
break;
case MPU6050_RANGE_500_DEG:
Serial.println("+- 500 deg/s");
break;
case MPU6050_RANGE_1000_DEG:
Serial.println("+- 1000 deg/s");
break;
case MPU6050_RANGE_2000_DEG:
Serial.println("+- 2000 deg/s");
break;
}
mpu.setFilterBandwidth(MPU6050_BAND_5_HZ);
Serial.print("过滤器带宽设置为: ");
switch (mpu.getFilterBandwidth()) {
case MPU6050_BAND_260_HZ:
Serial.println("260 Hz");
break;
case MPU6050_BAND_184_HZ:
Serial.println("184 Hz");
break;
case MPU6050_BAND_94_HZ:
Serial.println("94 Hz");
break;
case MPU6050_BAND_44_HZ:
Serial.println("44 Hz");
break;
case MPU6050_BAND_21_HZ:
Serial.println("21 Hz");
break;
case MPU6050_BAND_10_HZ:
Serial.println("10 Hz");
break;
case MPU6050_BAND_5_HZ:
Serial.println("5 Hz");
break;
}
Serial.println("");
delay(100);
}
void loop() {
/* 通过读数获取新的传感器事件 */
sensors_event_t a, g, temp;
mpu.getEvent(&a, &g, &temp);
/* 打印出值 */
Serial.print("加速度 X: ");
Serial.print(a.acceleration.x);
Serial.print(", Y: ");
Serial.print(a.acceleration.y);
Serial.print(", Z: ");
Serial.print(a.acceleration.z);
Serial.println(" m/s^2");
Serial.print("角度 X: ");
Serial.print(g.gyro.x);
Serial.print(", Y: ");
Serial.print(g.gyro.y);
Serial.print(", Z: ");
Serial.print(g.gyro.z);
Serial.println(" rad/s");
Serial.print("温度: ");
Serial.print(temp.temperature);
Serial.println(" degC");
Serial.println("");
delay(500);

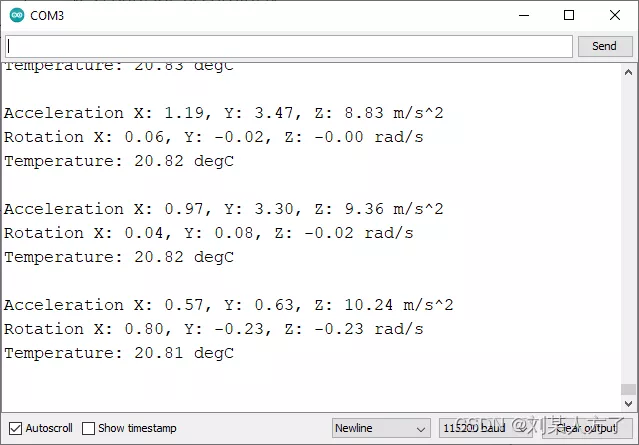

串口打印结果如下:
