编  译  器：Haawking IDE V0.1.2

  D  S  P：dsc28034湖人板

电 脑 配 置：Windows10 专业版; 64 位操作系统

仿  真  器：HX100v2

使  用  库：无

作         用：在OLED屏上显示文字及数字

说         明：无

版         本：V0.0.1

******************************************************************/

OLED屏资料：

链接：https://pan.baidu.com/s/1sQlrV6J09XKWtcQlFHXdXQ
提取码：8034

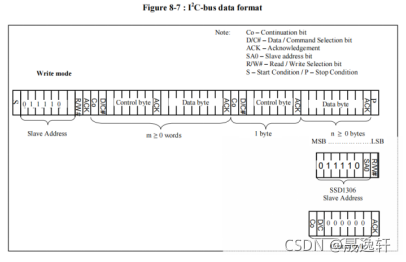

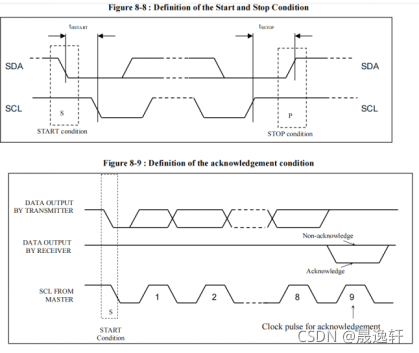

四针的OLED屏用IIC来写，原理如上图所示 ，再结合以下例程，定能够轻松上手：


IIC_OLED.c、

//GPIO配置

void I2C_GPIO_Config_OLED(void)
{
    EALLOW;
    GpioCtrlRegs.GPAPUD.bit.GPIO14 = 0;
    GpioCtrlRegs.GPAPUD.bit.GPIO15 = 0;

    GpioCtrlRegs.GPAQSEL1.bit.GPIO14 = 3;
    GpioCtrlRegs.GPAQSEL1.bit.GPIO15 = 3;

    GpioCtrlRegs.GPADIR.bit.GPIO14 = 1;
    GpioCtrlRegs.GPADIR.bit.GPIO15 = 1;

    GpioCtrlRegs.GPAMUX1.bit.GPIO14 = 0;
    GpioCtrlRegs.GPAMUX1.bit.GPIO15 = 0;

    GpioDataRegs.GPASET.bit.GPIO14 = 1;
    GpioDataRegs.GPASET.bit.GPIO15 = 1;

    EDIS;
}

//得到输入数字的长度

 int Data_len(int data)
{
        int n=0;
        if(data==0)
        return ++n;
    while(data!=0)
    {
        n++;
        data/=10;
    }
    return n;
}

//延时

void I2C_OLED_delay(void)   //延时函数
{
    int i =50;
    while(i)
    {
        i--;
    }
}

//延时

void I2C_OLED_delay_more(void)
{
    int i =200;
    while(i)
    {
        i--;
    }
}

//以GPIO14为SCL，GPIO15为SDA向OLED模块传送起始位

bool I2C_OLED_start(void)//IIC起始位
{
    SDA1_H;
    SCL1_H;
    I2C_OLED_delay();
    if(!SDA1_read)//SDA线为低电平，总线忙，退出
    {
        return 0;
    }
    SDA1_L;
    I2C_OLED_delay();
    if(SDA1_read)//SDA线为高电平则总线出错,退出
    {
        return 0;
    }
    SDA1_L;
    I2C_OLED_delay();
    return 1;
}

//以GPIO14为SCL，GPIO15为SDA向OLED模块传送停止位

void I2C_OLED_stop(void)
{
    SCL1_L;
    I2C_OLED_delay();
    SDA1_L;
    I2C_OLED_delay();
    SCL1_H;
    I2C_OLED_delay();
    SDA1_H;
}

//以GPIO14为SCL，GPIO15为SDA向OLED模块传送响应位

void I2C_OLED_ack(void)
{
    SCL1_L;
    I2C_OLED_delay();
    SDA1_L;
    I2C_OLED_delay();
    SCL1_H;
    I2C_OLED_delay();
    SCL1_L;
    I2C_OLED_delay();
}

//以GPIO14为SCL，GPIO15为SDA向OLED模块传送不响应位

void I2C_OLED_noack(void)//不响应位
{
    SCL1_L;
    I2C_OLED_delay();
    SDA1_H;
    I2C_OLED_delay();
    SCL1_H;
    I2C_OLED_delay();
    SCL1_L;
    I2C_OLED_delay();
}

//接受ACK，有返回1，无返回0

bool I2C_OLED_WaitAck(void)//0无ACK，1有ACK
{
    EALLOW;
    GpioCtrlRegs.GPADIR.bit.GPIO15 = 0;            //配置GPIO15(SDA)为输入模式
    SCL1_L;
    I2C_OLED_delay();
    SDA1_H;
    I2C_OLED_delay();
    SCL1_H;
    I2C_OLED_delay();
    if(SDA1_read)
    {
      SCL1_L;
      I2C_OLED_delay();
      return 0;
    }
    SCL1_L;
    I2C_OLED_delay();
    GpioCtrlRegs.GPADIR.bit.GPIO15 = 1;        //配置GPIO15为输出模式
    EDIS;
    return 1;
}

//判断是否有ACK，有返回1，无返回0

bool Juge_ACK_OLED(void)//判断有无ACK
{
     if(!I2C_OLED_WaitAck())
        {
         I2C_OLED_stop();
            return 0;
        }
     return 1;
}

//用IIC协议写数据SendByte

void I2C_OLED_SendByte(uint8 SendByte)   //写入
{
    uint8 i=8;
    while(i--)
    {
        SCL1_L;
        I2C_OLED_delay();
      if(SendByte&0x80)
        SDA1_H;
      else
        SDA1_L;
        SendByte=SendByte<<1;
        I2C_OLED_delay();
        SCL1_H;
        I2C_OLED_delay();
    }
    SCL1_L;
}

//向OLED模块传送写命令的要求，0x00，写命令IIC_Command(OLED模块的写时序)

bool Write_IIC_OLED_Command(uint8 IIC_Command)//写命令
{
    if(!I2C_OLED_start())
    {
        return 0;//总线忙或出错
    }
    I2C_OLED_SendByte(OLED_addr);            //Slave address,SA0=0
    if(!Juge_ACK_OLED())
        return 0;
    I2C_OLED_SendByte(0x00);    //write command
    if(!Juge_ACK_OLED())
        return 0;
    I2C_OLED_SendByte(IIC_Command);
    if(!Juge_ACK_OLED())
        return 0;
    I2C_OLED_stop();
    return 1;
}

//向OLED模块传送写数据的要求，0x40，写数据IIC_Data(OLED模块的写时序)

bool Write_IIC_OLED_Data(uint8 IIC_Data)//写数据
{
    if(!I2C_OLED_start())
    {
        return 0;//总线忙或出错
    }
    I2C_OLED_SendByte(OLED_addr);             //D/C#=0; R/W#=0
    if(!Juge_ACK_OLED())
        return 0;
    I2C_OLED_SendByte(0x40);            //write data
    if(!Juge_ACK_OLED())
        return 0;
    I2C_OLED_SendByte(IIC_Data);
    if(!Juge_ACK_OLED())
        return 0;
    I2C_OLED_stop();
    return 1;
}

//选择是写数据还是写命令，cmd==1则写数据，否则写命令

void OLED_WR_Byte(uint8 dat,int cmd)//写数据或命令
{
    if(cmd)
    {
        Write_IIC_OLED_Data(dat);
    }
    else
    {
        Write_IIC_OLED_Command(dat);
    }
}

//写入fill_Data整个OLED屏幕

void fill_picture(uint8 fill_Data)
{
    uint8 m,n;
    for(m=0;m<8;m++)
    {
        OLED_WR_Byte(page_address+m,0);
        OLED_WR_Byte(low_column_address,0);
        OLED_WR_Byte(high_column_address,0);
        for(n=0;n<128;n++)
            {
                OLED_WR_Byte(fill_Data,1);
            }
    }
}

//坐标设置，y为页地址设置，x为列地址设置

void OLED_Set_Pos(int x,int y)//y>=0,y<=7,x>=0,x<=127
{
    OLED_WR_Byte(page_address+y,OLED_CMD);//页地址
    OLED_WR_Byte(((x&0xf0)>>4)|0x10,OLED_CMD);//列高地址
    OLED_WR_Byte((x&0x0f),OLED_CMD);                //列低地址
}


//开启OLED显示

void OLED_Display_On(void)
{
    OLED_WR_Byte(SET_DCDC,OLED_CMD);  //SET DCDC命令
    OLED_WR_Byte(0X14,OLED_CMD);  //DCDC ON
    OLED_WR_Byte(display_on,OLED_CMD);  //DISPLAY ON
}

//关闭OLED显示

void OLED_Display_Off(void)
{
    OLED_WR_Byte(SET_DCDC,OLED_CMD);  //SET DCDC命令
    OLED_WR_Byte(0X10,OLED_CMD);  //DCDC OFF
    OLED_WR_Byte(display_off,OLED_CMD);  //DISPLAY OFF
}


//清屏

void OLED_Clear(void)
{
    uint8 i,n;
    for(i=0;i<8;i++)
    {
        OLED_WR_Byte (page_address+i,OLED_CMD);    //设置页地址（0~7）
        OLED_WR_Byte (low_column_address,OLED_CMD);      //设置显示位置—列低地址
        OLED_WR_Byte (high_column_address,OLED_CMD);      //设置显示位置—列高地址
        for(n=0;n<128;n++)
        {
            OLED_WR_Byte(0,OLED_DATA);
            I2C_OLED_delay_more();
        }
    }
}

//全亮，将屏幕全变亮

void OLED_On(void)
{
    uint8 i,n;
    for(i=0;i<8;i++)
    {
        OLED_WR_Byte (page_address+i,OLED_CMD);    //设置页地址（0~7）
        OLED_WR_Byte (low_column_address,OLED_CMD);      //设置显示位置—列低地址
        OLED_WR_Byte (high_column_address,OLED_CMD);      //设置显示位置—列高地址
        for(n=0;n<128;n++)
        {
            OLED_WR_Byte(0xff,OLED_DATA);
            I2C_OLED_delay_more();
        }
    }
}

//在指定位置显示一个字符

void OLED_ShowChar(int x,int y,uint8 chr,int Char_Size)
{
        unsigned char c=0,i=0;
        c=chr;
        if(x>Max_Column-1)
        {
            x=0;
            y=y+2;
        }
        if(Char_Size ==16)
        {
            OLED_Set_Pos(x,y);
            for(i=0;i<8;i++)
            {
                OLED_WR_Byte(F8X16[c*16+i],OLED_DATA);
                I2C_OLED_delay_more();
            }
            OLED_Set_Pos(x,y+1);
            for(i=0;i<8;i++)
            {
                OLED_WR_Byte(F8X16[c*16+i+8],OLED_DATA);
                I2C_OLED_delay_more();
            }
        }
        else
        {
            OLED_Set_Pos(x,y);
            for(i=0;i<6;i++)
                OLED_WR_Byte(F6x8[c][i],OLED_DATA);
        }
}

//指数函数,m^n

uint32 oled_pow(int m,int n)
{
    uint32 result=1;
    while(n--)
        result*=m;
    return result;
}

//在指定位置(x,y)显示一串数字

void OLED_ShowNum(int x,int y,uint32 num,int len,int size2)
{
    int t,temp;
    int enshow=0;
    for(t=0;t<len;t++)
    {
        temp=(num/oled_pow(10,len-t-1))%10;
        if(enshow==0&&t<(len-1))
        {
            if(temp==0)
            {
                OLED_ShowChar(x+(size2/2)*t,y,0,size2);
                I2C_OLED_delay_more();
                continue;
            }else enshow=1;
        }
         OLED_ShowChar(x+(size2/2)*t,y,temp,size2);
        I2C_OLED_delay_more();
    }
}

//在指定位置(x,y)显示汉字

void OLED_ShowCHinese(int x,int y,uint8 no)
{
    uint8 t;
    OLED_Set_Pos(x,y);
    for(t=0;t<16;t++)
    {
        OLED_WR_Byte(Hzk[2*no][t],OLED_DATA);
        I2C_OLED_delay_more();
    }
    OLED_Set_Pos(x,y+1);
    for(t=0;t<16;t++)
    {
        OLED_WR_Byte(Hzk[2*no+1][t],OLED_DATA);
        I2C_OLED_delay_more();
    }
}

//初始化OLED屏芯片，对OLED寄存器设置初始化

void OLED_Init(void)
{
    OLED_WR_Byte(display_off,OLED_CMD);//--display off
    OLED_WR_Byte(low_column_address,OLED_CMD);//---set low column address
    OLED_WR_Byte(high_column_address,OLED_CMD);//---set high column address
    OLED_WR_Byte(start_line,OLED_CMD);//--set start line address
    OLED_WR_Byte(page_address,OLED_CMD);//--set page address
    OLED_WR_Byte(contract_control,OLED_CMD); // contract control
    OLED_WR_Byte(0xFF,OLED_CMD);//--128
    OLED_WR_Byte(segment_remap,OLED_CMD);//--set segment remap
    OLED_WR_Byte(normal_dispaly,OLED_CMD);//--normal / reverse
    OLED_WR_Byte(multiplex_ratio,OLED_CMD);//--set multiplex ratio(1 to 64)
    OLED_WR_Byte(0x3F,OLED_CMD);//--1/32 duty
    OLED_WR_Byte(scan_direction,OLED_CMD);//Com scan direction
    OLED_WR_Byte(display_offset,OLED_CMD);//-set display offset
    OLED_WR_Byte(0x00,OLED_CMD);//复位

    OLED_WR_Byte(clock_division,OLED_CMD);//set osc division
    OLED_WR_Byte(0x80,OLED_CMD);//

    OLED_WR_Byte(0xD8,OLED_CMD);//set area color mode off
    OLED_WR_Byte(0x05,OLED_CMD);//

    OLED_WR_Byte(Pre_Charge_Period,OLED_CMD);//Set Pre-Charge Period
    OLED_WR_Byte(0xF1,OLED_CMD);//

    OLED_WR_Byte(pin_configuartion,OLED_CMD);//set com pin configuartion
    OLED_WR_Byte(0x12,OLED_CMD);//复位

    OLED_WR_Byte(0x20,OLED_CMD);
    OLED_WR_Byte(0x02,OLED_CMD);

    OLED_WR_Byte(Vcomh,OLED_CMD);//set Vcomh
    OLED_WR_Byte(0x30,OLED_CMD);//复位

    OLED_WR_Byte(SET_DCDC,OLED_CMD);//set charge pump enable
    OLED_WR_Byte(0x14,OLED_CMD);//DCDC ON

    OLED_WR_Byte(display_on,OLED_CMD);//--turn on oled panel
}

IIC_OLED.h

#define OLED_CMD  0    //写命令
#define OLED_DATA 1    //写数据

#define OLED_addr 0x78
#define display_off    0xAE//关显示
#define low_column_address 0x00//列低地址
#define high_column_address 0x10 //设置列高地址
#define start_line 0x40 //设置起始行
#define page_address 0xB0 //起始页
#define contract_control 0x81 //对比度设置
#define segment_remap  0xA1
#define normal_dispaly 0xA6 //普通显示
#define multiplex_ratio 0xA8
#define scan_direction 0xC8   //扫描
#define display_offset 0xD3
#define clock_division 0xD5
#define Pre_Charge_Period 0xD9
#define pin_configuartion 0xDA
#define Vcomh 0xDB
#define display_on 0xAF
#define SET_DCDC 0X8D

#define SCL1_H GpioDataRegs.GPASET.bit.GPIO14=1
#define SCL1_L GpioDataRegs.GPACLEAR.bit.GPIO14=1
#define SDA1_H     GpioDataRegs.GPASET.bit.GPIO15=1
#define SDA1_L  GpioDataRegs.GPACLEAR.bit.GPIO15=1

#define SCL1_read     GpioDataRegs.GPADAT.bit.GPIO14
#define SDA1_read     GpioDataRegs.GPADAT.bit.GPIO15

#define SIZE 16
#define Max_Column    128
#define Max_Row        64

void I2C_GPIO_Config_OLED(void);
int Data_len(int data);
void I2C_OLED_delay(void);
void I2C_OLED_delay_more(void);
bool I2C_OLED_start(void);
void I2C_OLED_stop(void);
void I2C_OLED_ack(void);
void I2C_OLED_noack(void);
bool I2C_OLED_WaitAck(void);
bool Juge_ACK_OLED(void);
void I2C_OLED_SendByte(uint8 SendByte);
bool Write_IIC_OLED_Command(uint8 IIC_Command);
bool Write_IIC_OLED_Data(uint8 IIC_Data);
void OLED_WR_Byte(uint8 dat,int cmd);
void fill_picture(uint8 fill_Data);
void OLED_Set_Pos(int x,int y);
void OLED_Display_On(void);
void OLED_Display_Off(void);
void OLED_Clear(void);
void OLED_On(void);
void OLED_ShowChar(int x,int y,uint8 chr,int Char_Size);
uint32 oled_pow(int m,int n);
void OLED_ShowNum(int x,int y,uint32 num,int len,int size2);
void OLED_ShowCHinese(int x,int y,uint8 no);
void OLED_Init(void);

main.c

int main(void)
{
    int data;
    EALLOW;
    P_SysCtrlRegs->INTOSC1TRIM.bit.COARSETRIM = 0;
    P_SysCtrlRegs->INTOSC2TRIM.bit.COARSETRIM= 0;
    EDIS;
    InitSysCtrl();
    DINT;
    InitPieCtrl();
    IER_DISABLE(0xffff);
    IFR_DISABLE(0xffff);
    InitPieVectTable();
    I2C_GPIO_Config_OLED();
    OLED_Init();
    EINT;
    OLED_Clear();
    OLED_ShowCHinese(28,0,0);
    OLED_ShowCHinese(44,0,1);
    OLED_ShowCHinese(60,0,2);
    OLED_ShowCHinese(76,0,3);
    OLED_ShowChar(16,4,16,16);
    OLED_ShowChar(24,4,17,16);
    OLED_ShowChar(32,4,16,16);
    OLED_ShowChar(40,4,13,16);
    OLED_ShowChar(48,4,22,16);
    OLED_ShowChar(56,4,17,16);
    OLED_ShowChar(64,4,25,16);
    OLED_ShowChar(72,4,19,16);
    OLED_ShowChar(80,4,20,16);
    OLED_ShowChar(88,4,21,16);
    OLED_ShowChar(96,4,22,16);
    OLED_ShowChar(104,4,17,16);
    while(1){}
    return 0;
}

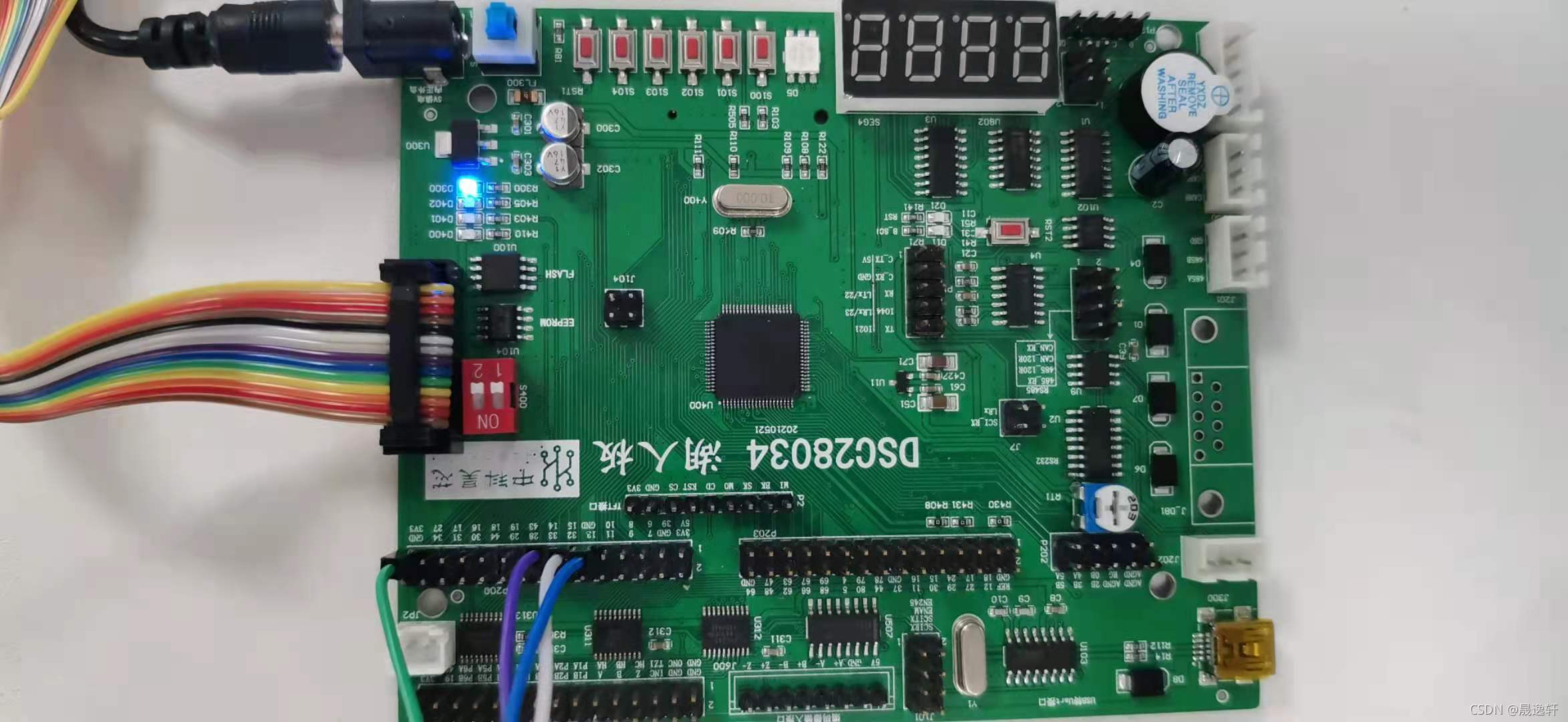

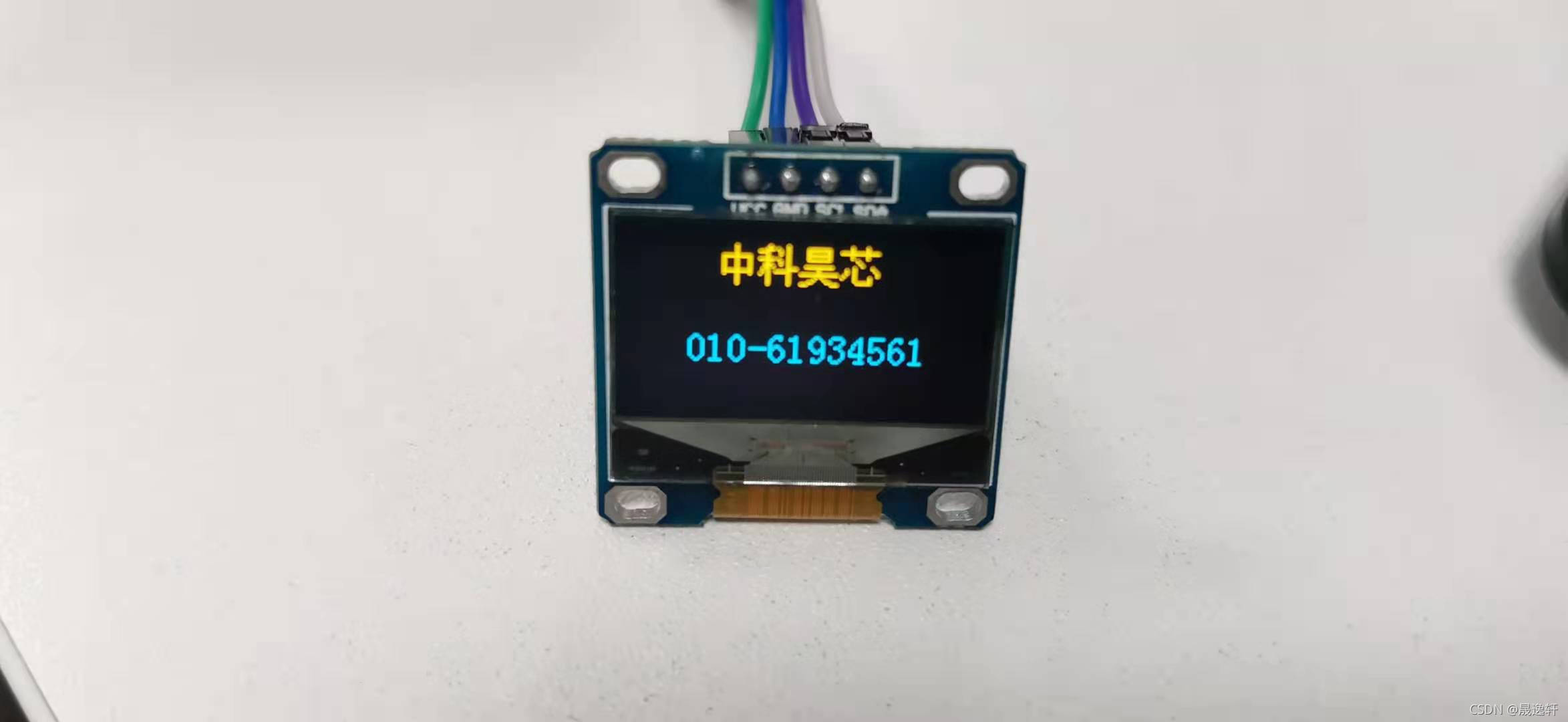

接线以及显示效果：

详细例程请参考

链接：https://pan.baidu.com/s/1C8I7OSgjKifGP8UX-U6Tmg
提取码：8034

Utams
关注
  • 14
    点赞
  • 踩
  • 11
    收藏
    觉得还不错? 一键收藏
  • 打赏
    打赏
  • 0
    评论
0.96寸OLED模块4针与7针
2303_79198824的博客
07-25 5880
模块是一个单屏+PCB板子组成的显示屏 这种OLED屏幕模块通常用于嵌入式系统和小型电子设备中，可以显示文本、图像和其他类型的信息。都需要自己开发即可、由于其小尺寸和低功耗，它们也常用于智能手表、健身器械、健康追踪器、工业设备、电子便携式设备中。
四引脚OLED的学习，基于STM32的HAL库（内附完整代码）
Programmer_humor的博客
11-04 5199
本文使用的是四针脚的OLED模块（如图所示），采用的是I2C通信协议，并附上完整的oled.c.h代码，是本人在学习OLED屏幕的理解，如有错误，望指出。
0.96寸OLED显示屏模块
qq_68719489的博客
05-03 2731
4针脚I2C接口模块原理图。
Arduino+OLED基础保姆级教程（1）
请不要温和地走进那段良夜，保持热爱奔赴星海！
01-17 6704
这个教程从0到1让你入门OLED；教程是系列课程包括：OLED上显示第一行字，显示数字，显示汉字到写个简单的OLED显示界面再到最后写个炫酷的图片显示的实现。
0.96寸4引脚(IIC协议)OLED驱动程序
qq_37405067的博客
11-16 4910
使用STM32F103xxx对0.96寸OLED进行驱动显示。 1.IIC协议代码 iic.c #include "iic.h" #include "delay.h" ////////////////////////////////////////////////////////////////////////////////// //IIC端口初始化 void IIC_Init(void) { GPIO_InitTypeDef GPIO_InitStructure; .
【笔记】国产DSC - 中科昊芯入门（待完善，更新至2022/01/01)
weixin_40857577的博客
01-01 1575
目录 引言 中科昊芯产品 芯片 开发板 建议 参考连接： 引言 这篇文章主要是写给自己的，如果你碰巧用得上欢迎参考；如果您是前辈要给予意见欢迎私信或留言；如果您是相关开发人员若发现我有描述错误，欢迎您批评指正或与我交流（私信或留言都可以） 中科昊芯产品 芯片 HXS320F28027PTT 48引脚 为白色家电、马达驱动、小型伺服机、开关电源等行业设计 HXS320F28034PNT 80引脚 为伺服控制、工业变频、光伏或储能等行业设计 HXS320F2833
基于STM32驱动IIC0.96寸OLED屏 底层驱动+菜单程序源码
04-08
基于STM32驱动IIC0.96寸OLED屏 底层驱动+菜单程序源码 基于STM32驱动IIC0.96寸OLED屏 底层驱动+菜单程序源码 基于STM32驱动IIC0.96寸OLED屏 底层驱动+菜单程序源码 基于STM32驱动IIC0.96寸OLED屏 底层驱动+菜单程序...
基于HAL库+SPI通信实现OLED显示屏驱动源码.zip
最新发布
06-26
基于HAL库+SPI通信实现OLED显示屏驱动源码.zip基于HAL库+SPI通信实现OLED显示屏驱动源码.zip基于HAL库+SPI通信实现OLED显示屏驱动源码.zip基于HAL库+SPI通信实现OLED显示屏驱动源码.zip基于HAL库+SPI通信实现OLED...
基于stm32的电子时钟万年历温度OLED显示（源码+实物图+硬件连接）
05-19
采用stm32自带RTC-DS18B20-OLED显示,可以调节时间，显示温度和时间 硬件连接： OLED- SDA --》PB13 OLED- SCL --》PB12 DS18B20----》PA15 联线方法见README.TXT 小喇叭直接接在PB8脚,和地. PD2 LED1 PA8 LED0 #...
STM32F103ZET6标准库驱动DS1302，IIC四针OLED屏显示
07-15
在本项目中，我们利用STM32的标准库来驱动DS1302实时时钟模块，并通过IIC通信协议连接一个四针OLED显示屏，以展示当前的时间——年、月、日、时、分、秒。 **DS1302实时时钟模块：** DS1302是一款低功耗、高性能的...
STM32F407：IIC+SPI+0.96oled屏幕资料总汇(0331)
03-31
STM32F407是意法半导体（STMicroelectronics）推出的一款基于ARM Cortex-M4内核的微控制器，广泛应用于各种嵌入式系统设计。在这个资料总汇中，我们聚焦于如何使用STM32F407进行IIC、SPI通信以及驱动0.96英寸的OLED...
0.96寸OLED屏原理图
07-12
0.96OLED原理图 可以用于OLED的学习和开发。　
stm32_oled显示
11-28
stm32驱动oled冷光屏的实验，可以和大家分享下
0.96寸OLED-30PIN-IIC接口原理图.pdf
06-06
0.96寸OLED-30PIN-IIC接口原理图 I2C IIC I2C IIC IIC
OLED128X64 4线SPI工厂实用原理图.SchDoc
06-06
UG-2864KSWLG01 OLED128X64 4线SPI工厂实用原理图 AD SCH格式
0.96OLED显示屏-4线SPI说明
少年一贯快马扬帆，道阻且长不转弯； 要盛大，要绚烂，要哗然； 要用理想的泰坦尼克，去撞现实的冰川； 要当烧赤壁的风，而非借鉴草船； 要为了一片海，就肯翻万山。
05-17 7091
MCU Serial Interface (4-wire SPI) The 4-wire serial interface consists of serial clock: SCLK, serial data: SDIN, D/C#, CS#. In 4-wire SPI mode, D0 acts as SCLK, D1 acts as SDIN. For the unused...
IIC与四针0.96寸OLED自我总结（STM32F103）
qq_51395022的博客
06-16 7537
IIC与四针0.96寸OLED自我总结（STM32F103）我回来啦！单片机搭载外设IIC协议读写过程通讯时的时序图应答环节！上代码喽合理的创建标题，有助于目录的生成如何改变文本的样式插入链接与图片如何插入一段漂亮的代码片生成一个适合你的列表创建一个表格设定内容居中、居左、居右SmartyPants创建一个自定义列表如何创建一个注脚注释也是必不可少的KaTeX数学公式新的甘特图功能，丰富你的文章UML 图表FLowchart流程图导出与导入导出导入 我回来啦！ 呃，已经很久没有更新博客了，因为都在自己吃独食
28335GPIO及外部中断配置介绍
热门推荐
E_ROAD_BY_U的博客
11-08 1万+
弄了两周终于把28335的启动流程、寄存器及中断向量表的映射方法、内存的划分等有了一个全面的了解，今天看到久违的LED灯的闪烁，顿扫阴霾。特在此总结下28335GPIO及外部中断配置介绍。其实对于一个微控制器，只要能够独立实现这两个功能，也算是入门了。 一、GPIO口介绍 外界二进制信息（数字量）要被CPU处理，要给存储器存放，就需要外界信息源与两者之间的交换接口，这样的交换接口若用来
如何基于CCS_V11新建TMS320F28035的工程
weixin_43148648的博客
06-03 2142
首先我们要创建工程的话，需要下载TI的编译器CCS，我这里是安装了CCS_V11版本，关于如何安装，推荐这篇博客：https://blog.csdn.net/qq_36788698/article/details/82913956?ops_request_misc=&request_id=&biz_id=102&utm_term=CCS%E5%AE%89%E8%A3%85&utm_medium=distribute.pc_search_result.none-task-blog-2blogsobaiduwe
stm32 四针oled屏:实现万年历
11-02
STM32四针OLED屏幕可以实现万年历功能。首先，我们需要连接STM32四针OLED屏幕到STM32微控制器。然后，我们可以使用STM32的编程工具，如Keil或STM32CubeIDE，编写相应的代码实现万年历功能。 在代码中，我们可以利用STM32的时钟模块来获取当前日期和时间。通过相应的算法，我们可以确定当前年份是否为闰年，以及每个月份的天数。然后，我们可以将这些信息与当前日期进行比较，并在OLED屏幕上显示出来。 我们可以使用OLED屏幕的绘图函数来绘制日期、星期和月份等信息。可以使用合适的字体和颜色，在屏幕上显示当前日期。我们可以使用矩形或其他形状表示当前选定的日期。还可以使用箭头或其他指示符号来标记当前日期所在的位置。 为了提供更多的功能，我们还可以在OLED屏幕上显示特殊的事件或提醒。我们可以在特定的日期下方添加文本说明，例如生日、纪念日或会议。我们还可以在屏幕上显示当前时间和温度等其他实用信息。 如果需要，我们还可以为万年历添加用户交互功能。通过加入按钮、旋钮或触摸屏等输入设备，我们可以实现用户选择日期、切换月份或进行其他设置的功能。 通过合理设计和编程，STM32四针OLED屏幕可以成为一个功能强大的万年历设备。无论是个人使用还是商业应用，它都能提供便利和实用性，帮助人们跟踪时间和日期，并且提醒重要事件。

“相关推荐”对你有帮助么？

  • 非常没帮助
  • 没帮助
  • 一般
  • 有帮助
  • 非常有帮助
提交
评论
添加红包

请填写红包祝福语或标题

个

红包个数最小为10个

元

红包金额最低5元

当前余额3.43元 前往充值 >
需支付：10.00元
成就一亿技术人!
领取后你会自动成为博主和红包主的粉丝 规则
hope_wisdom
发出的红包

打赏作者

Utams

你的鼓励将是我创作的最大动力

¥1 ¥2 ¥4 ¥6 ¥10 ¥20
扫码支付：¥1
获取中
扫码支付

您的余额不足，请更换扫码支付或充值

打赏作者

实付元
使用余额支付
点击重新获取
扫码支付
钱包余额 0

抵扣说明：

1.余额是钱包充值的虚拟货币，按照1:1的比例进行支付金额的抵扣。
2.余额无法直接购买下载，可以购买VIP、付费专栏及课程。

余额充值
