AC-DC--三相半波可控整流电路

三相半波可控整流电路如图所示。为得到零线，变压器二次侧必须接成星形，而一次侧接成三角形，避免3次谐波流入电网。三个晶闸管分别接入a、b、c三相电源，它们的阴极连接在一起，称为共阴极接法，这种接法触发电路有公共端，连线方便。

三相半波可控整流电路--纯电阻

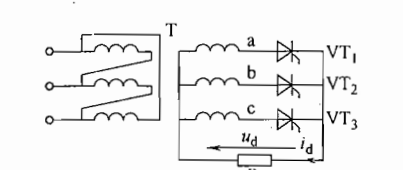

原理图

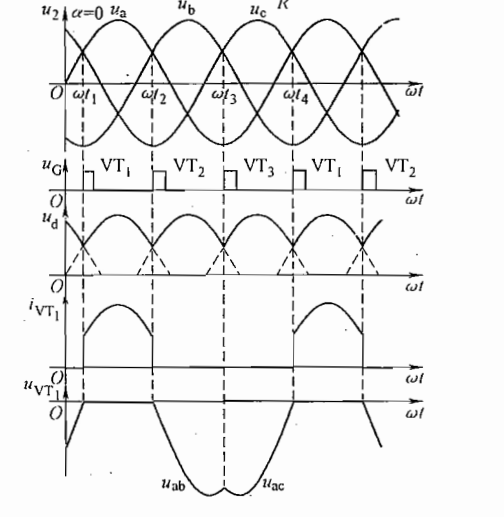

工作波形

工作原理

在一个周期中，器件工作情况如下:

在wt1~wt2期间,a相电压最高,VD1,导通,ud= ua

在wt2~wt3期间,b相电压最高,VD2,导通,ud= ub

在wt3~wt4期间,c相电压最高,VD3,导通,ud= uc

此后，在下一周期相当于wt1~wt2时刻，VD1,又导通，重复前一周期的工作情况。如此一周期中 VD1,VD2,VD3,轮流导通，每管各导通120°。ud波形为三个相电压在正半周期的包络线。

在相电压的交点wt1~wt2~wt2处，均出现了二极管换相，即电流由一个二极管向另一个二极管转移，称这些交点为自然换相点。自然换相点是各相晶闸管能触发导通的最早时刻，将其作为计算各晶闸管触发角α的起点，即α =0.

讨论一个问题：

α =30°时的波形。从输出电压、电流的波形可看出，这时负载电流处于连续和断续的临界状态，各相仍导电120°

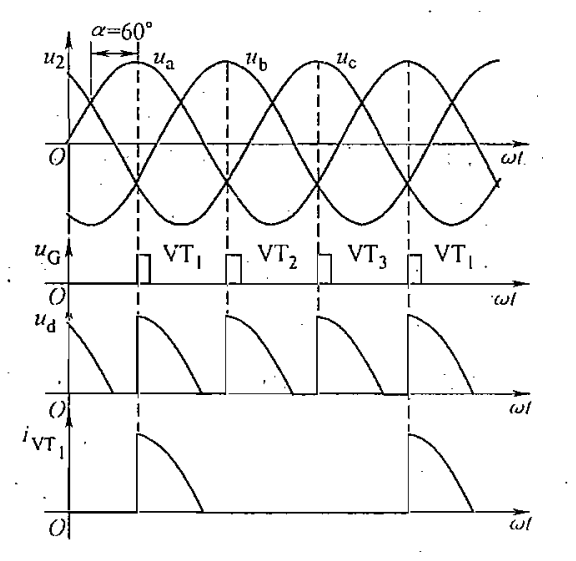

如果α >30°，例如α =60°时，整流电压的波形下图所示，当导通一相的相电压过零变负时，该相晶闸管关断。此时下一相晶闸管虽承受正电压，但它的触发脉冲还未到，不会导通，因此输出电压、电流均为零，直到触发脉冲出现为止。这种情况下，负载电流断续，各晶闸管导通角为90°，小于120°。:

若α角继续增大，整流电压将越来越小，α = 150°时，整流输出电压为零。故电阻负载时α角的移相范围为0°~150。

整流电压平均值的计算分两种情况:

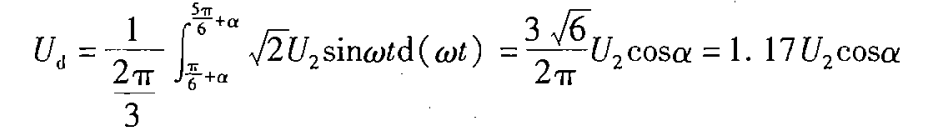

1 ) α≤30°时，负载电流连续，有

当α=0时，U最大，为Ud=1.17U2,。

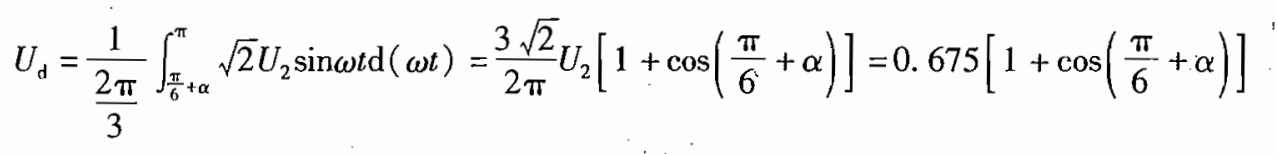

2) a >30°时，负载电流断续，晶闸管导通角减小，此时有

三相半波可控整流电路-阻感负载

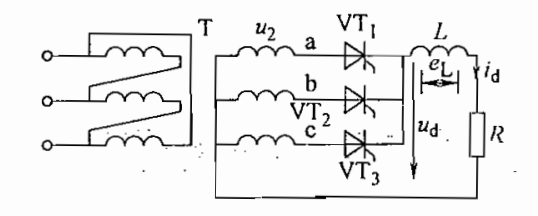

原理图

波形图

如果负载为阻感负载，且L值很大，则如图上图所示，整流电流i的波形基本是平直的，流过晶闸管的电流接近矩形波。

α≤30°时，整流电压波形与电阻负载时相同，因为两种负载情况下，负载电流均连续。

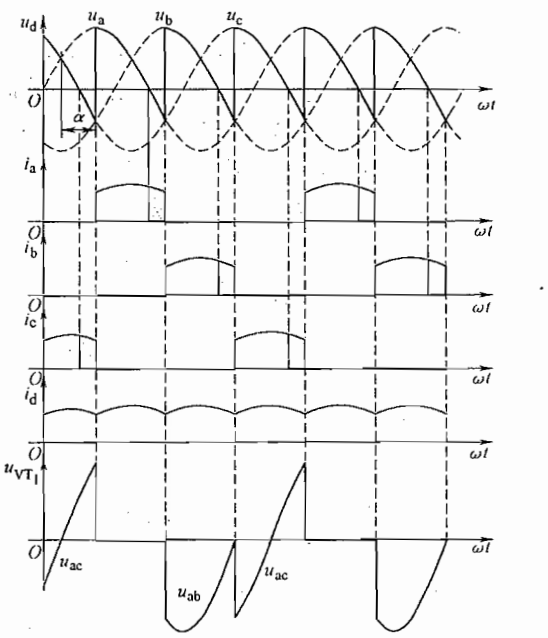

a >30°时，例如α =60°时的波形如上图所示。

阻感负载时的移相范围为0° ~90°。由于负载电流连续，U可由式（ α≤30°时，负载电流连续）求出，即

U,=1.17U2
