一、网络构建

（一）基础配置
1.根据附录1、附录2，配置设备接口信息。
2.所有交换机和无线控制器开启SSH服务，用户名密码分别为admin、admin1234；密码为明文类型,特权密码为admin。
3.交换机配置SNMP功能，向主机172.16.0.254发送Trap消息版本采用V2C，读写的Community为“Test”，只读的Community为“public”，开启Trap消息。
（二）有线网络配置
1.在全网Trunk链路上做VLAN修剪。
2.在交换机S3、S4上配置DHCP中继，对VLAN10内的用户进行中继，使得本部PC1用户使用DHCP Relay方式获取IP地址。具体要求如下：DHCP服务器搭建于VSU上，地址池命名为Pool_VLAN10，DHCP对外服务使用loopback 0地址；为了防御动态环境局域网伪DHCP服务欺骗，在S1、S2交换机部署DHCP Snooping功能。

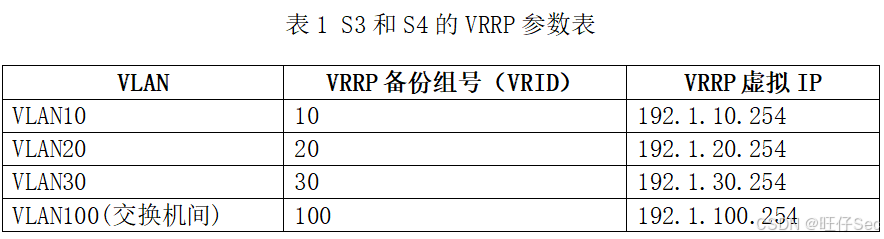

3.在吉林分部交换机S1、S2、S3、S4上配置MSTP防止二层环路；要求所有数据流经过S4转发，S4失效时经过S3转发。所配置的参数要求如下：region-name为test；revision版本为1；S3作为实例中的从根， S4作为实例中的主根；主根优先级为4096，从根优先级为8192；在S3和S4上配置VRRP，实现主机的网关冗余，所配置的参数要求如表1；S3、S4各VRRP组中高优先级设置为150，低优先级设置为120。

4.S6和S7间部署虚拟化，其中S7为主，S6为备；规划S6和S7间的Gi0/48端口作为双主机检测链路，配置基于BFD的双主机检；主设备：Domain id：1,switch id:2,priority 150, description: S6000-2;备设备：Domain id：1,switch id:1,priority 120, description: S6000-1。
5.广州总部与吉林分部内网均使用OSPF协议组网，访问互联网均使用默认路由。具体要求如下：总部S5、AC1、AC2、EG1间运行OSPF，进程号为10；吉林分部EG2、S3、S4、S6/S7间运行OSPF，进程号为10； 要求业务网段中不出现协议报文；要求所有路由协议都发布具体网段；为了管理方便，需要发布Loopback地址;优化OSPF相关配置，以尽量加快OSPF收敛；重发布路由进OSPF中使用类型1。
6.由于公司在吉林设有分部。为总部及分部之间互联互通，申请运营商专线业务。针对运营商组网部署要求如下：R1、R2、R3直连接口封装PPP协议，部署IGP中OSPF动态路由进程号为20，实现直连网段互联互通。
7.R1、R2、R3间部署BGP联盟,联盟AS号为100, 使用Loopback接口建立Peer;R1与R2的成员AS号为64512，R3的成员AS号为64523。
8.运营商R1、R2、R3各自通告EG1、EG2的直连网段到BGP中，以汇总B段静态路由的方式进行发布，当运营商路由器与EG直连链路断开时，可通过其他路由器与EG互通。
9.考虑到数据分流及负载均衡的目的，具体要求如下：可通过修改OSPF 路由COST达到分流的目的，且其值必须为5或10；吉林分部有线IPV4用户与互联网互通主路径规划为：S4-S7-EG2;主链路故障时可无缝切换到备用链路上。
（三）无线网络配置

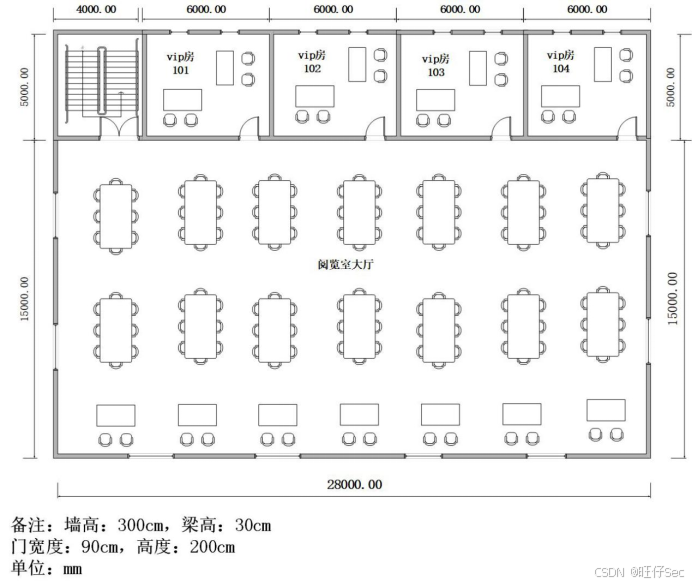

CII集团公司拟投入9.5万元（网络设备采购部分），项目要求重点覆盖楼层、走廊和办公室。平面布局如图1所示。

1.绘制AP点位图（包括：AP型号、编号、信道等信息，其中信道采用2.4G的1、6、11三个信道进行规划）。
2.使用无线地勘软件，输出AP点位图的2.4G频道的信号仿真热图（仿真信号强度要求大于-65db）。

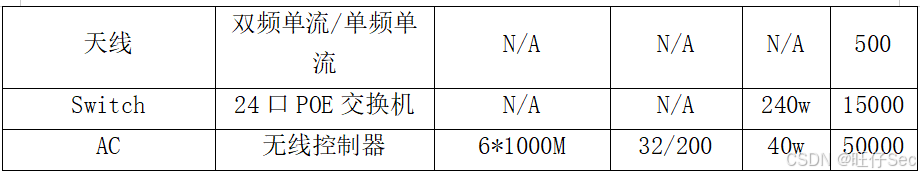

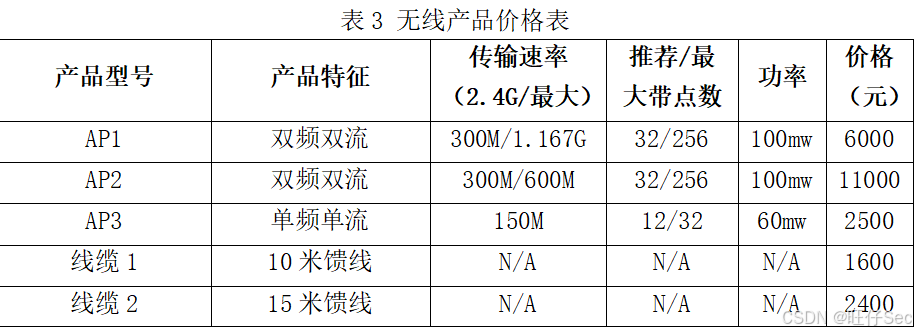

3.根据表3无线产品价格表，制定该无线网络工程项目设备的预算表。

4.使用S5作为广州总部无线用户和无线AP的DHCP 服务器。
5.创建财务部内网 SSID 为 test-CW_XX(XX现场提供)，WLAN ID 为1；创建研发部内网 SSID 为 test-YF_XX(XX现场提供)，WLAN ID 为2。
6.AP-Group为ZB，内网无线用户关联SSID后可自动获取地址。
7.本部AC1为主用，AC2为备用。AP与AC1、AC2均建立隧道，当AP与AC1失去连接时能无缝切换至AC2并提供服务。
8.研发部用户接入无线网络时需要采用WPA2加密方式，加密密码为XX(现场提供)；
9.要求内网无线网络均启用集中转发模式。
（四）出口网络配置
1.出口网关及出口路由器上进行NAT配置实现总部与分部的所有用户(ACL 110)均可访问互联网，通过NAPT方式将内网用户IP地址转换到互联网接口上。
2.广州总部EG1针对访问外网WEB流量限速每IP 1000Kbps，内网WEB总流量不超过50Mbps（策略名称WEB）。
3.为了实现总部与分部互访数据的安全性，要求使用IPSec对总部到分部的数据流进行加密ACL（编号为101）。为此规划如下：要求使用动态隧道主模式，预共享密码为 test，加密认证方式为 ESP-3DES、ESP-MD5-HMAC，DH使用组2;总分机构间数据通信及加密通过运营商R1联通节点作为中转设备；总部无线IPV4用户与分部IPV4用户互通主路径规划为：AC1-S5-EG1-EG2-S7-S4-S1/S2(EG1/EG2间运行VPN隧道)。
4.除联通、电信、教育资源之外默认所有数据流在三条线路间进行负载转发。

二、服务部署-Windows

（一）Windows项目规划

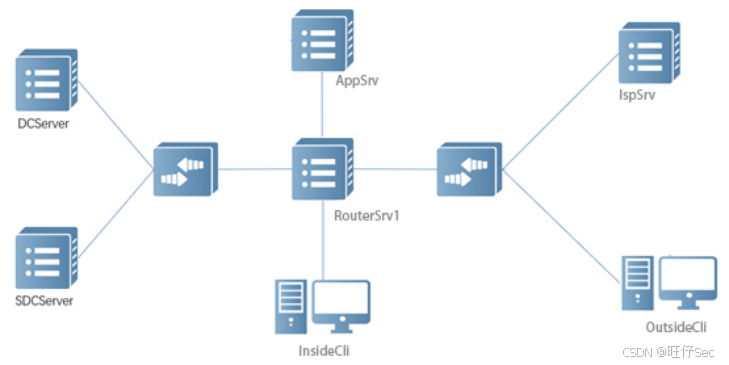

1.拓扑图

2.网络地址规划

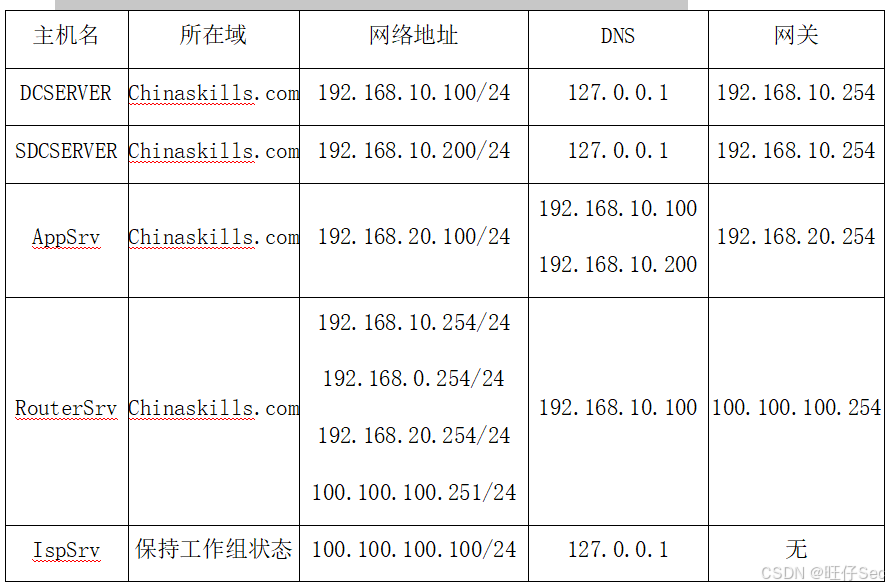

服务器和客户端基本配置如下表，各虚拟机已预装系统。

（二）服务器IspSrv上的工作任务
1.DNS
安装DNS服务器，根据题目创建必要的DNS解析。
按照题目要求创建正区域。
按照题目要求创建反向区域。
创建主机记录
把当前机器作为互联网根域服务器。
测试DNS服务
2.互联网访问检测服务器
为了模拟Internet访问测试，请搭建网卡互联网检测服务。
（三）服务器RouterSrv上的工作任务
1.路由功能
安装RemoteAccess服务开启路由转发，为当前实验环境提供路由功能。
启用网络地址转换功能，实现内部客户端访问互联网资源。
配置网络地址转换，允许互联网区域客户端访问AppSrv上的HTTP资源。
2.动态地址分配中继服务
安装和配置Dhcp relay服务，为办公区域网络提供地址上网。
DHCP服务器位于AppSrv服务器上。
（四）服务器AppSrv上的工作任务
1.动态地址分配服务
安装和配置dhcp服务，为办公区域网络提供地址上网。
地址池范围：192.168.0.100~192.168.0.200。
2.万维网服务
在RouterSrv上搭建网站服务器
将访问http://www.chinaskills.com的http的请求重定向到https://www.chinaskills.com站点。
网站内容设置为“该页面为www.chinaskills.com测试页！”。
将当前web根目录的设置为d:\wwwroot目录。
启用windows身份验证，只有通过身份验证的用户才能访问到该站点，manager用户组成员使用IE浏览器打开不提示认证，直接访问。
（五）服务器DCSERVER&SDCSERVER上的工作任务
1.活动目录域服务
在DCSERVER和SDCSERVER服务器上安装活动目录域服务，SDCSERVER作为主域控，DCSERVER作为备份域控，活动目录域名为：chinaskills.com。
域用户能够使用[username]@csk.cn进行登录。
2.DNS（域名解析服务）
配置查询转发，拓扑中所有主机的DNS查询请求都应由IspSrv进行解析；
3.文件共享
创建用户主目录共享文件夹：
本地目录为d:\share\users\，允许所有域用户可读可写。在本目录下为所有用户添加一个以名称命名的文件夹，该文件夹将设置为所有域用户的home目录，用户登录计算机成功后，自动映射挂载到H卷。
禁止用户在该共享文件中创建“*.exe, *.bat, *.sh”文件。
（六）客户端InsideCli上的工作任务
按照要求将该主机加入到对应区域的域
设置电源配置，以便客户端在通电的情况下，永不进入睡眠；
该客户端用于测试用户登录，安全策略和RDS等功能。
（七）客户端OutsideCli上的工作任务
该主机不允许加入域。
设置电源配置，以便客户端在通电的情况下，永不进入睡眠；

三、服务部署-Linux

（一）项目规划

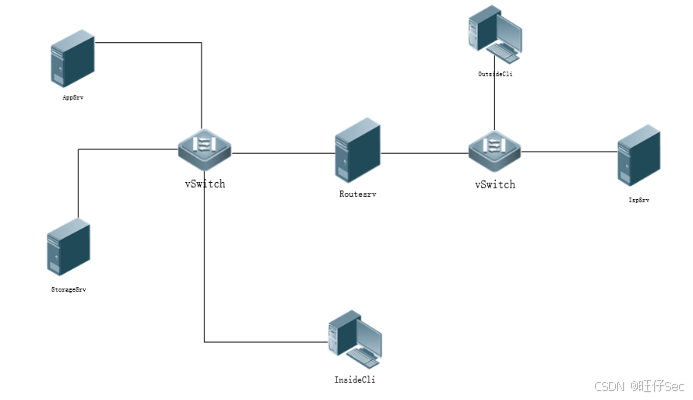

1.拓扑图

2.网络地址规划
服务器和客户端基本配置如下表，各虚拟机已预装系统。
ISPSRV（UOS）
完全限定域名：ispsrv
网络地址/掩码/网关：81.6.63.100/24/无
AppSrv(Centos)
完全限定域名：appsrv.chinaskills.cn
网络地址/掩码/网关：192.168.100.100/24/192.168.100.254
STORAGESRV(Centos)
完全限定域名：storagesrv.chinaskills.cn
网络地址/掩码/网关：192.168.100.200/24/192.168.100.254
ROUTERSRV(Centos)
完全限定域名：routersrv.chinaskills.cn
网络地址/掩码/网关： 192.168.100.254/24/无、192.168.0.254/24/无、81.6.63.254/24/无
INSIDECLI(Centos)
完全限定域名：insidecli.chinaskills.cn
网络地址/掩码/网关：DHCP From AppSrv
OUTSIDECLI（UOS）
完全限定域名：outsidecli.chinaskills.cn
网络地址/掩码/网关：DHCP From IspSrv
（二）服务器IspSrv工作任务
1.DHCP
为OutsideCli客户端网络分配地址，地址池范围：81.6.63.110-81.6.63.190/24；
域名解析服务器：按照实际需求配置DNS服务器地址选项；
网关：按照实际需求配置网关地址选项；
2.DNS
配置为DNS根域服务器；
其他未知域名解析,统一解析为该本机IP；
创建正向区域“chinaskills.cn”；
类型为Slave；
主服务器为“AppSrv”；
3.WEB服务
安装nginx软件包；
配置文件名为ispweb.conf，放置在/etc/nginx/conf.d/目录下；
网站根目录为/mut/crypt（目录不存在需创建）；
启用FastCGI功能，让nginx能够解析php请求；
index.php内容使用Welcome to 2022 Computer Network Application contest!
（三）服务器RouterSrv上的工作任务
1.DHCP RELAY
安装DHCP中继；
允许客户端通过中继服务获取网络地址；
2.ROUTING
开启路由转发，为当前实验环境提供路由功能。
根据题目要求，配置单臂路由实现内部客户端和服务器之间的通信。
3.SSH
工作端口为2021；
只允许用户user01，密码ChinaSkill21登录到router。其他用户（包括root）不能登录，创建一个新用户，新用户可以从本地登录，但不能从ssh远程登录。
通过ssh登录尝试登录到RouterSrv，一分钟内最多尝试登录的次数为3次，超过后禁止该客户端网络地址访问ssh服务。
记录用户登录的日志到/var/log/ssh.log，日志内容要包含：源地址，目标地址，协议，源端口，目标端口。
4.IPTABLES
添加必要的网络地址转换规则，使外部客户端能够访问到内部服务器上的dns、mail、web和ftp服务。
INPUT、OUTPUT和FOREARD链默认拒绝（DROP）所有流量通行。
配置源地址转换允许内部客户端能够访问互联网区域。
（四）服务器AppSrv上的工作任务
1.SSH
安装SSH，工作端口监听在2101。
仅允许InsideCli客户端进行ssh访问，其余所有主机的请求都应该拒绝。
在cskadmin用户环境下可以免秘钥登录，并且拥有root控制权限。
2.DHCP
为InsideCli客户端网络分配地址，地址池范围：192.168.0.110-192.168.0.190/24；
域名解析服务器：按照实际需求配置DNS服务器地址选项；
网关：按照实际需求配置网关地址选项；
为InsideCli分配固定地址为192.168.0.190/24。
3.DNS
为chinaskills.cn域提供域名解析。
为www.chinaskills.cn、download.chinaskills.cn和mail.chinaskills.cn提供解析。
启用内外网解析功能，当内网客户端请求解析的时候，解析到对应的内部服务器地址，当外部客户端请求解析的时候，请把解析结果解析到提供服务的公有地址。
请将IspSrv作为上游DNS服务器，所有未知查询都由该服务器处理。
4.web服务
安装WEB服务；
服务以用户webuser系统用户运行；
限制web服务只能使用系统500M物理内存；
当用户使用http访问时自动跳转到https安全连接；
搭建www.chinaskills.cn站点；
网页文件放在StorgeSrv服务器上；
在StorageSrv上安装MriaDB，在本机上安装PHP，发布WordPress网站；
MariaDB数据库管理员信息：User: root/ Password: Chinaskill21!。
（五）服务器StorageSrv上的工作任务
1.SSH
安装openssh组件；
创建的user01 、 user02用户允许访问ssh服务；
服务器本地root用户不允许访问；
修改SSH服务默认端口，启用新端口 3358；
添加用户user01 user02 到sudo组；用于远程接入，提权操作。
2.NFS
共享/webdata/目录；
用于存储AppSrv主机的WEB数据；
仅允许AppSrv主机访问该共享。
（六）客户端OutsideCli和InsideCli工作任务
1.OutsideCli
作为DNS服务器域名解析测试的客户端，安装nslookup、dig命令行工具;
作为网站访问测试的客户端，安装firefox浏览器, curl命令行测试工具;
作为SSH远程登录测试客户端，安装ssh命令行测试工具;
2.InsideCli
作为DNS服务器域名解析测试的客户端，安装nslookup、dig命令行工具;
作为网站访问测试的客户端，安装firefox浏览器, curl命令行测试工具;
作为SSH远程登录测试客户端，安装ssh命令行测试工具;
作为防火墙规则效果测试客户端，安装ping命令行工具。
截图的时候请使用上述提到的工具进行功能测试。

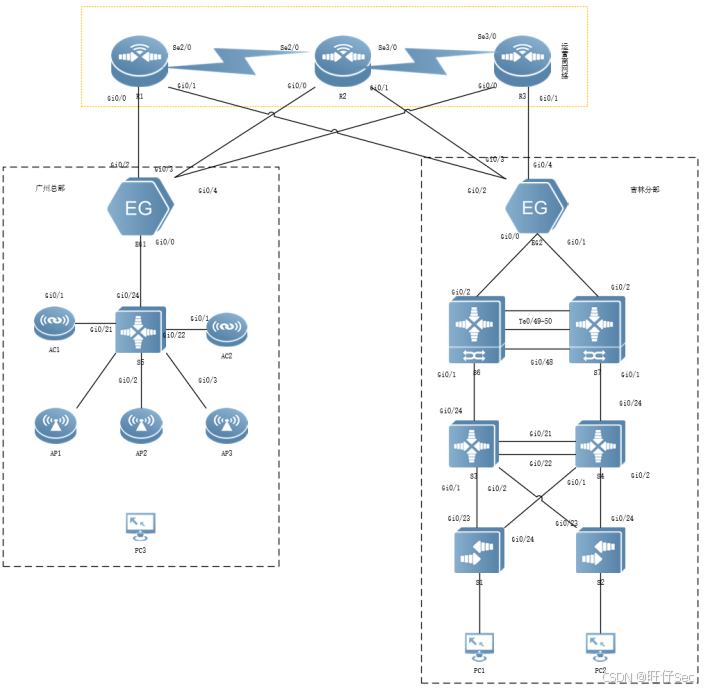

附录1：拓扑图

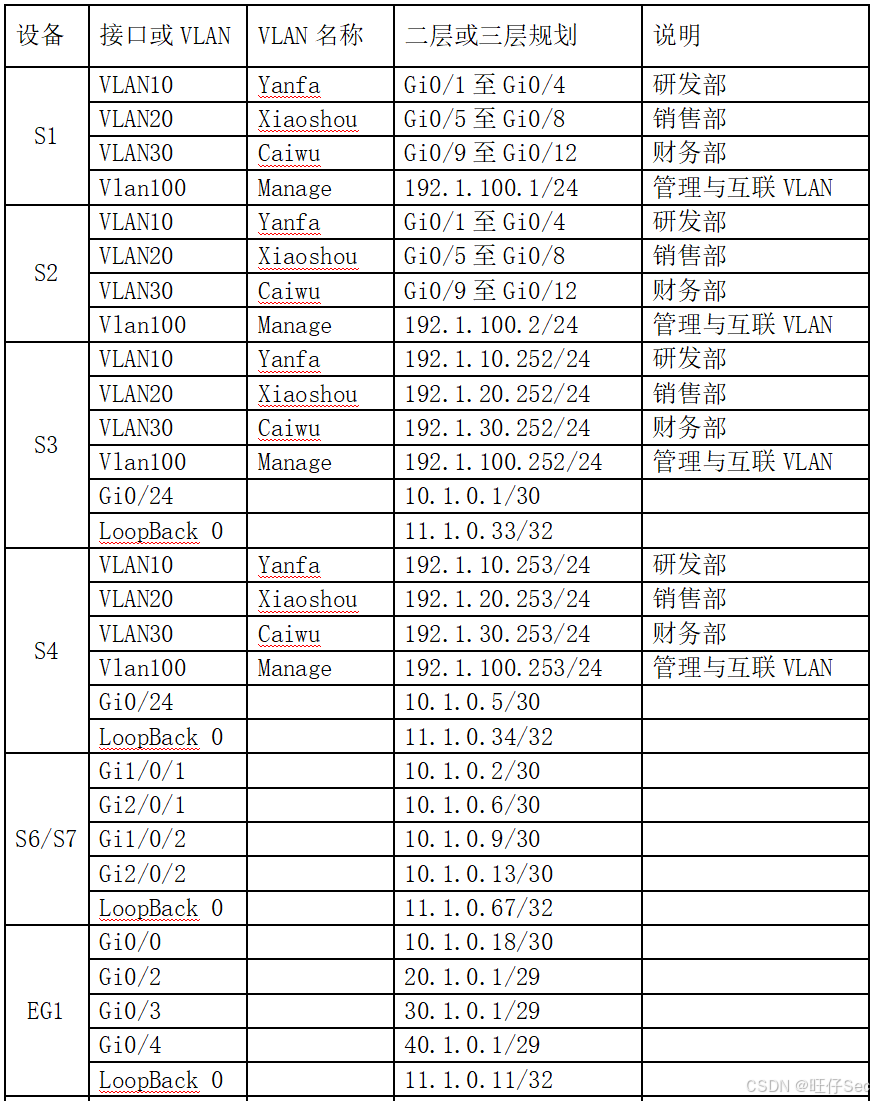

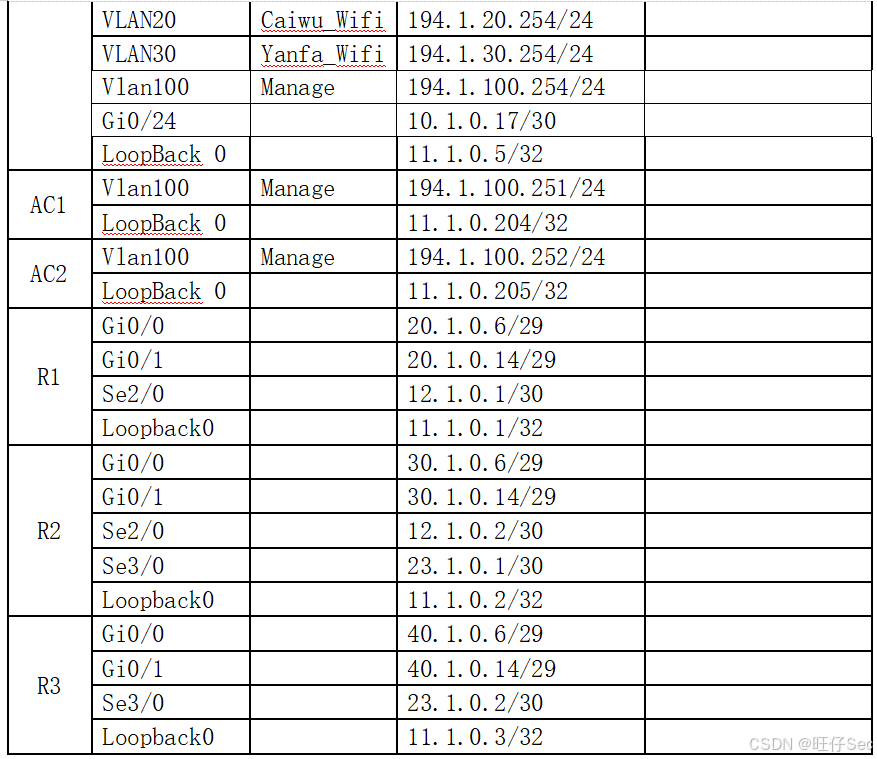

附录2：地址规划表
