本文介绍STM32通过USART实现串口通讯的方法，包括设置波特率、停止位等参数，并实现连续发送字符串功能。当接收到特定指令时，STM32能够停止发送。文章还提供了基于中断接收的实现细节。

文章目录

STM32的USART窗口通讯程序

基于寄存器与基于固件库的stm32 LED流水灯例子的编程方式有什么差异。

固件库就是函数的集合，固件库函数的作用就是：向下负责与寄存器直接打交道，向上提供用户函数调用的接口（API）。对于STM32这种级别的MCU，数百个寄存器记起来何谈容易，于是推出了官方固件库，固件库将这些寄存器底层操作都封装起来，提供一套API供开发者使用。大多数情况下，你不需要知道操作的是哪个寄存器，你只需要知道调用哪些函数即可。

STM32的USART窗口通讯程序

功能实现：
1）设置波特率为115200，1位停止位，无校验位。
2）STM32系统给上位机（win10）连续发送“hello windows！”，上位机接收程序可以使用“串口调试助手“，也可自己编程。
3）当上位机给stm32发送“Stop，stm32”后，stm32停止发送。

本次基于另一相似功能代码做修改
该代码功能实现串口中断接收回显
文件配置及初始代码的参考网站
一些初始化函数的功能介绍上面的网站都有，不再赘述

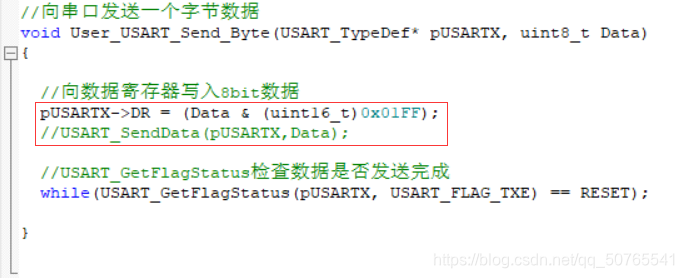

发送字符函数
方框内两函数功能相同，为发送8bit数据
在这里插入图片描述

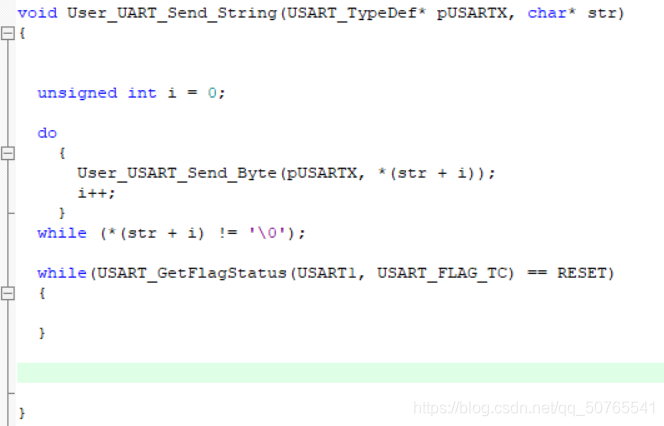

发送字符串函数
将字符串拆分为多个字符，循环调用发送字符串函数

中断函数

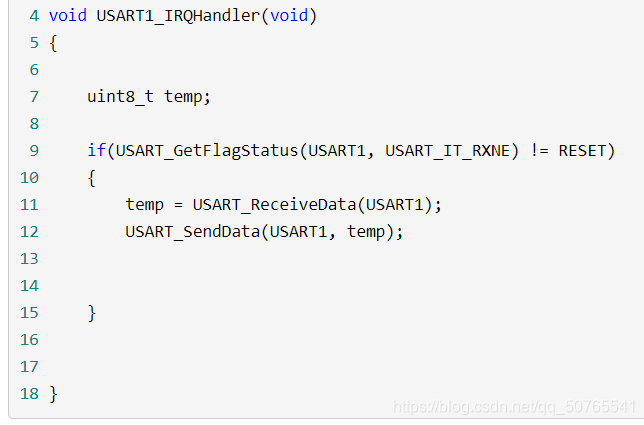

初始代码为

它定义了一个8bit的字符，使用if语句来判断是否是真的产生USART数据接收这个中断事件，如果是真的就使用 USART 数据读取函数USART_ReceiveData 读取数据到指定存储区。然后再调用USART 数据发送函数 USART_SendData 把数据又发送给源设备。函数功能为让接收端输出发送端输入的字符串。

为实现我们想要的功能，将中断函数修改为：

	int i=0;
	uint8_t a[11];
void USART1_IRQHandler(void)
{

	//uint8_t temp;


	if(USART_GetITStatus(USART1, USART_IT_RXNE) != RESET)
	{
		a[i++] = USART_ReceiveData(USART1);
		//USART_SendData(USART1, a[i-1]);


	}
	if(a[0]=='S'&&a[1]=='t'&&a[2]=='o'&&a[3]=='p'&&a[4]==','&&a[5]=='s'&&a[6]=='t'&&a[7]=='m'&&a[8]=='3'&&a[9]=='2')
		while(1);

}

在中断函数外部定义一个数组和i，由于中断函数会循环调用，发送端的字符串将会被拆分成单个字符存储在数组中，当发送端发送了“Stop，stm32”时，第二个if语句为真，进入while(1)永真循环，达到终止函数的目的

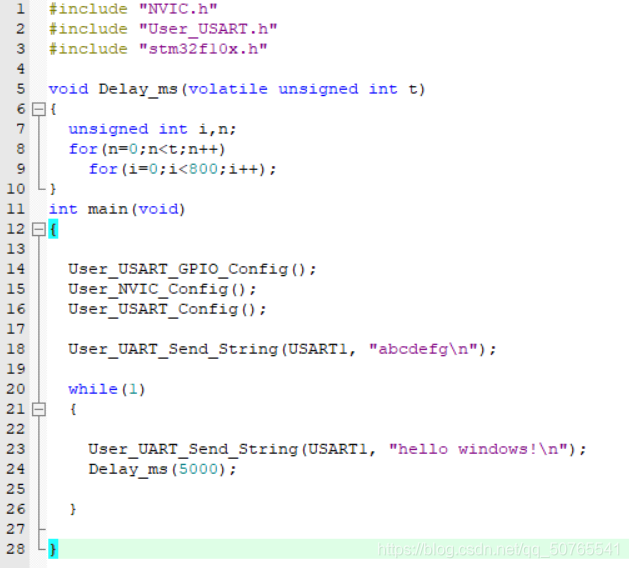

主函数
在主函数文件中定义一个延时函数

void Delay_ms(volatile unsigned int t)
{
	unsigned int i,n;
	for(n=0;n<t;n++)
		for(i=0;i<800;i++);
}

主函数while语句中添加

User_UART_Send_String(USART1, "hello windows!\n");
Delay_ms(5000);

代码实现持续向接收端发送"hello windows"

在这里插入图片描述
编译后，用USB线连接开发板的USB转串口跟电脑，在电脑端打开串口调试助手并配置好相关参数：115200 8-N-1，把编译好的程序下载到开发板，此时串口调试助手即可收到开发板发过来的数据。

可到野火官网中下载相关工具：
野火产品网站

打开串口调试助手，开启串口后接收端持续输出，发送端发送指定内容后，接收端停止输出
在这里插入图片描述
