双绞线连接布线方案（计算机网络）

目录

1、双绞线连接网卡和集线器时的线对分布

2、双绞线连接两个集线器时的线对分布

3、双绞线直接连接两个网卡时的线对分布

---

        双绞线是局域网布线中最常用到的一种传输介质，尤其在星型网络拓扑中，双绞线是必不可少的布线材料。双绞线电缆中封装着一对或一对以上的双绞线，为了降低信号的干扰程度，每一对双绞线一般由两根绝缘铜导线互相缠绕而成，每根铜导线的绝缘层上分别涂有不同的颜色，以示区别。
        双绞线一般分为非屏蔽双绞线（UTP）和屏蔽双绞线（STP）两大类。每条双绞线通过两端安装的 RJ-45 连接器（俗称水晶头）与网卡和集线器（或交换机）相连，最大网线长度为 100m，如果要加大网络的范围，在两段双绞线电缆间可安装中继器（一般用 HUB 或交换机级联实现），但最多可以安装 4 个中继器，使网络的最大范围达到 500m。
        在局域网中，双绞线主要用于连接网卡与集线器或集线器与集线器（因为集线器的连接方式与交换机相同，所以如无特殊说明，集线器的连接方式同样适用于交换机的连接），有时也可直接用于两个网卡之间的连接。

1、双绞线连接网卡和集线器时的线对分布

        在局域网中，从网卡到集线器间的连接为直通（MDI），即两个 RJ-45 连接器中导线的分布应统一。

        5 类 UTP 规定有 8 根（4 对线，只用了其中的 4 根，其中 1 和 2 脚必须成一对，3 和 6 脚也必须成一对）。如图 1.7 所示。当 RJ-45 连接器有弹片的一面朝下，带金属片的一端向前时，RJ-45 接头中 8 个引脚的分布如下图所示。其中引脚 1（TX+）和引脚 2（TX-）用于发送数据，引脚 3（RX+）和引脚 6（RX-）用于接收数据，即一对用于发送数据，一对用于接收数据。其他的 2 对（4 根）线没有使用。

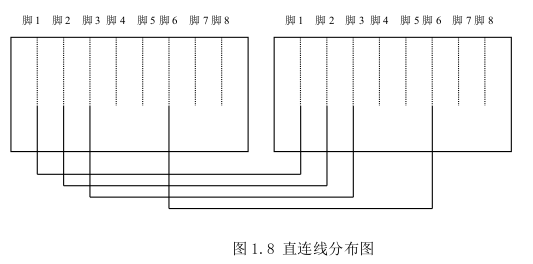

当用双绞线连接网卡和集线器时，两端的 RJ-45 连接器中导线的分布如图 1.8 所示：

2、双绞线连接两个集线器时的线对分布

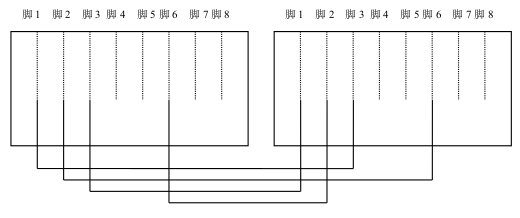

        如果是两个集线器（或交换机）通过双绞线级联，则双绞线接头中线对的分布与上述连接网卡和集线器时有所不同，必须要进行错线（MDIX）。

3、双绞线直接连接两个网卡时的线对分布

当双绞线直接连接两个网卡时，需要使用一对交叉线（cross-over cable）来连接。在交叉线中，线对的分布如下：

1. 1号线对（白/绿和绿线）连接到另一端的3号线对（白/橙和橙线）。

2. 2号线对（白/橙和橙线）连接到另一端的6号线对（白/绿和绿线）。

3. 3号线对（白/橙和橙线）连接到另一端的1号线对（白/绿和绿线）。

4. 6号线对（白/绿和绿线）连接到另一端的2号线对（白/橙和橙线）。

这样的连接方式可以实现两个设备之间的直接通信。
