SolidWorks打开step.文件显示模板无效的解决办法

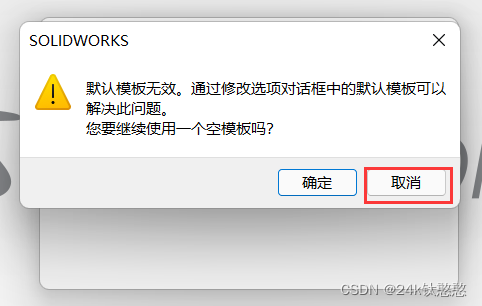

我们平时做机械设计难免要下载一些step.格式的文件，但是每次用SolidWorks打开step.文件的时候都会模板无效，一般的解决办法就是点击“取消”——“确定”——“gb_part”——“确定”，然后打开step.文件。





但是这种方法比较麻烦，而且治标不治本，每次都要重复一次或多次这种操作，比较烦人。所以小编找了一种一劳永逸的方法。

1.打开SolidWorks，小编这里用的是2020版。

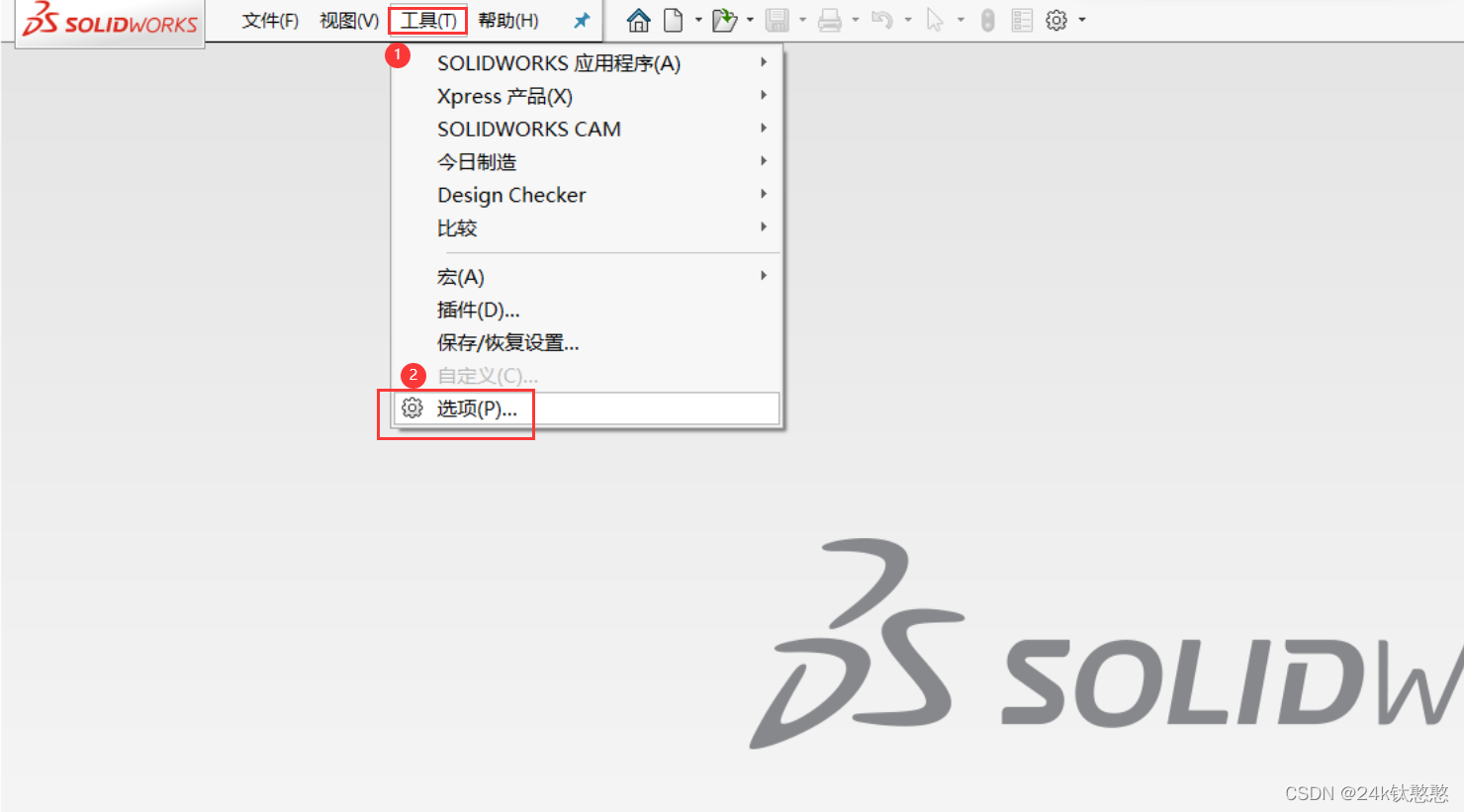

2. 点击上方的“工具”，在下拉框中点击“选项”。

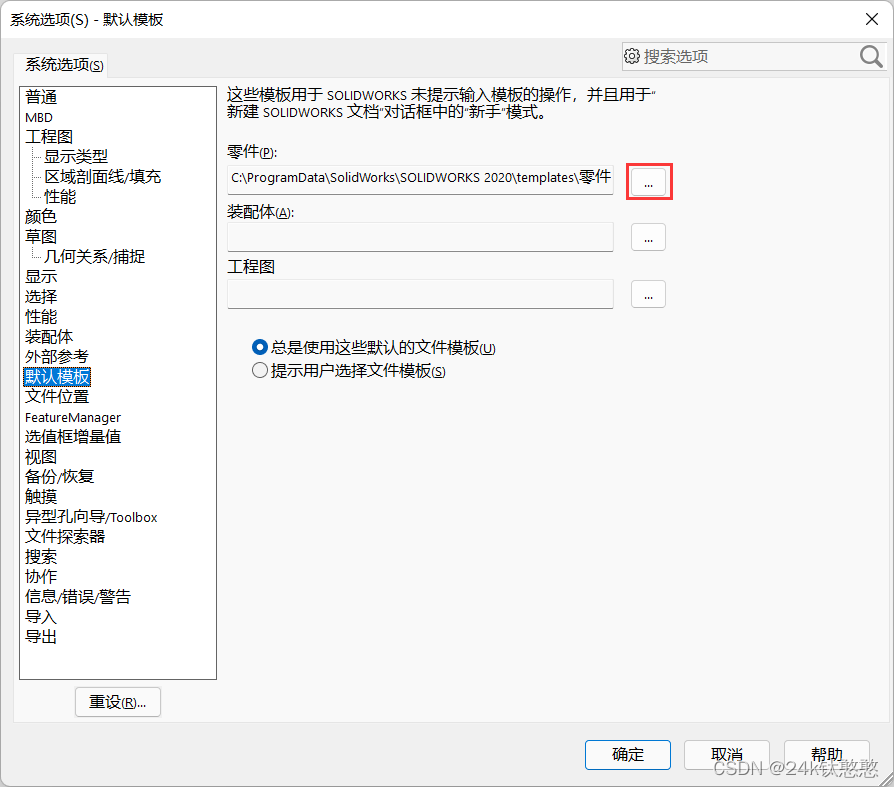

3.在弹出的对话框的左边一栏中点击“默认模板”。我们可以看到零件图的模板已有指向，且最后指的是英文名（实际是汉化原因，文件夹下并没有钟文明的模板），点击零件后面的“...”。

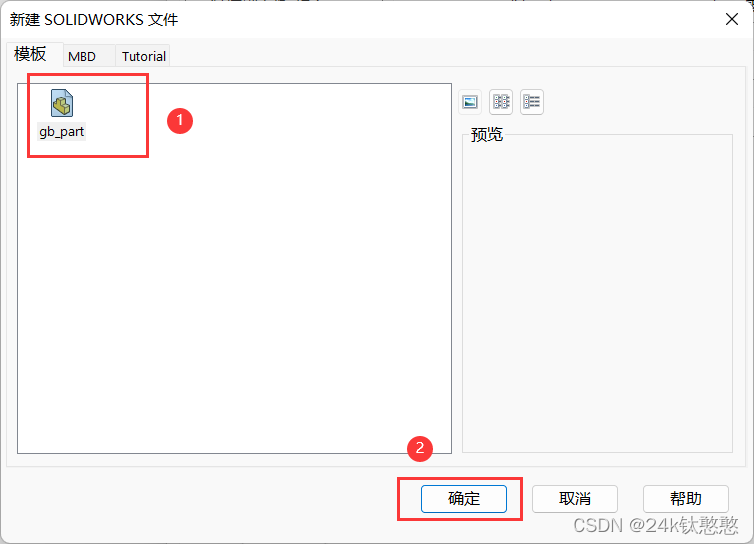

 4.在弹出的对话框中选中“gb_part”，如果有其他可以选择，一般使用推荐的即可，然后点击“确定”。

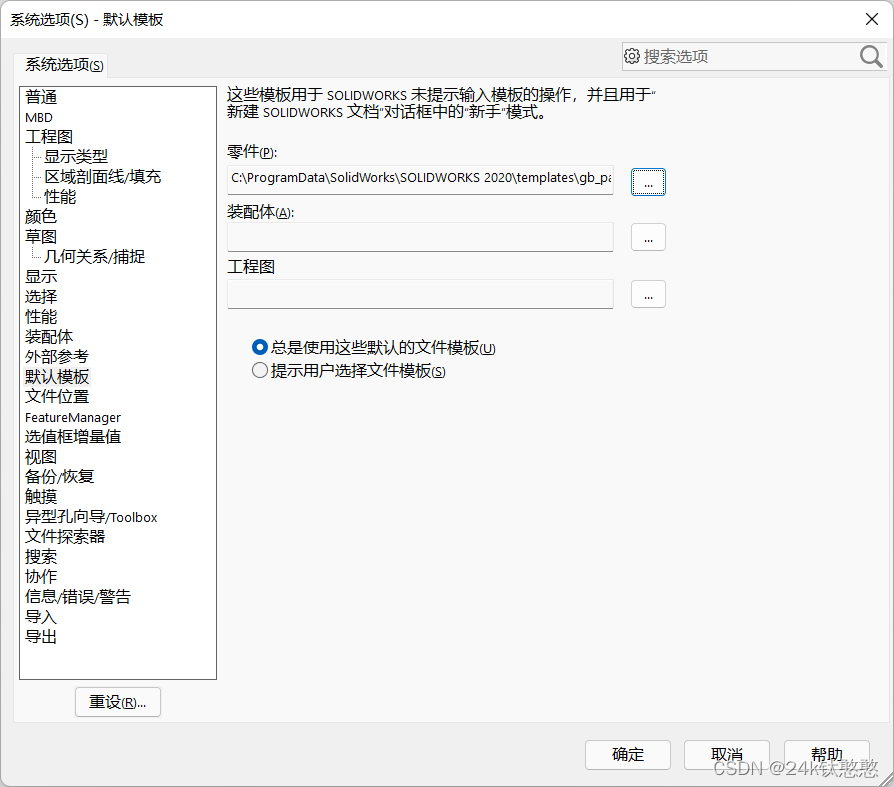

 5.此时可以看到零件的默认模板已经修改。

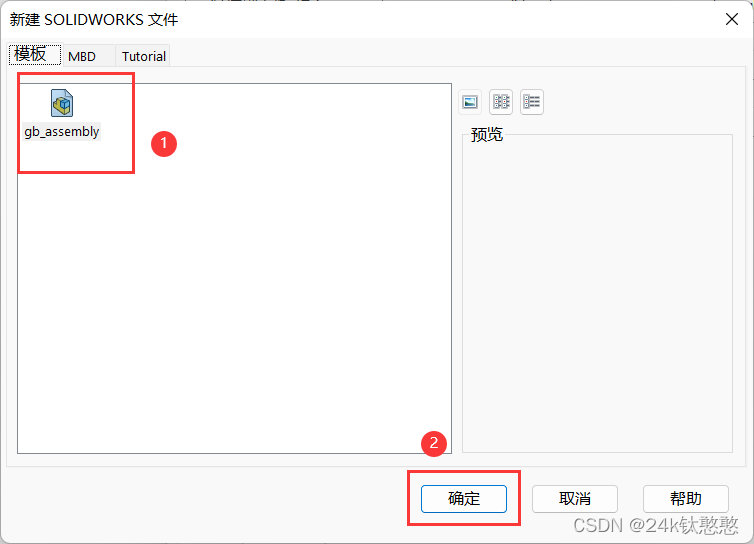

 6.然后对装配体的默认模板进行修改，步骤相同，但选择的模板是“gb_assemby”，然后点击“确定”。

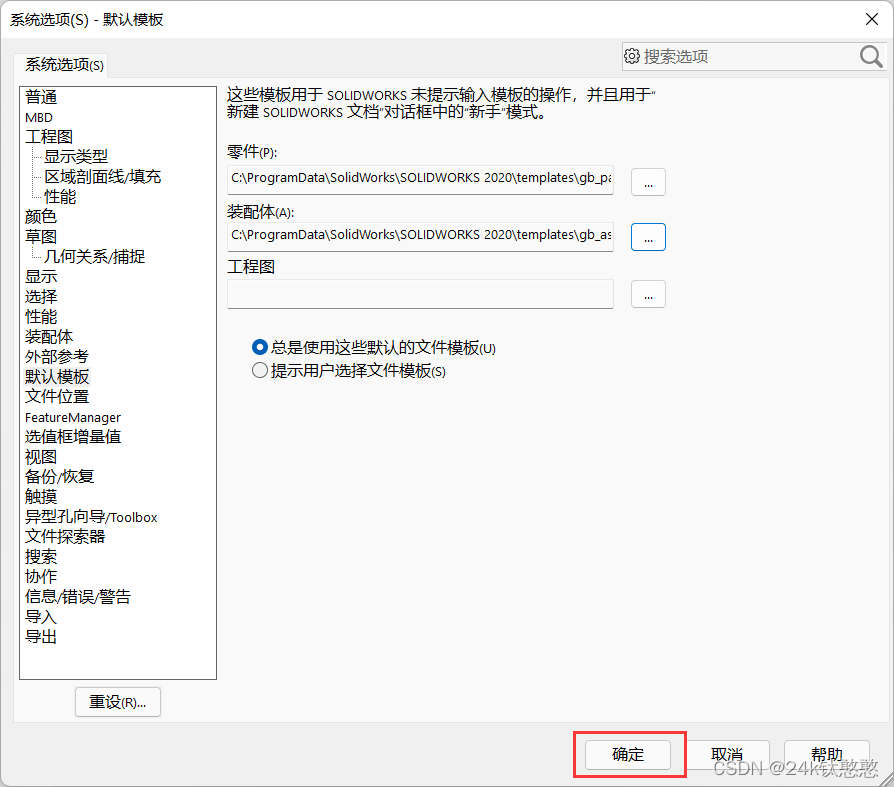

 7.我们就会看到零件图和工程图的默认模板已经选好，然后点击“确定”，完成修改即可。至于工程图的默认模板就不建议设置，因为工程图有大有小，设置默认值后会有一些bug。

8.从此以后，我们每次打开step.文件就不会再有模板无效的问题了。希望我的方法对你有用，谢谢。
