CAD给标注尺寸加上下公差的方法

        在工程图上进行尺寸标注必然逃不掉上下公差的标注，但是很明显上下公差的格式跟普通的尺寸标注不同，下面小编用Auto CAD 2017跟大家分享一下给尺寸标注添加上下公差的方法：

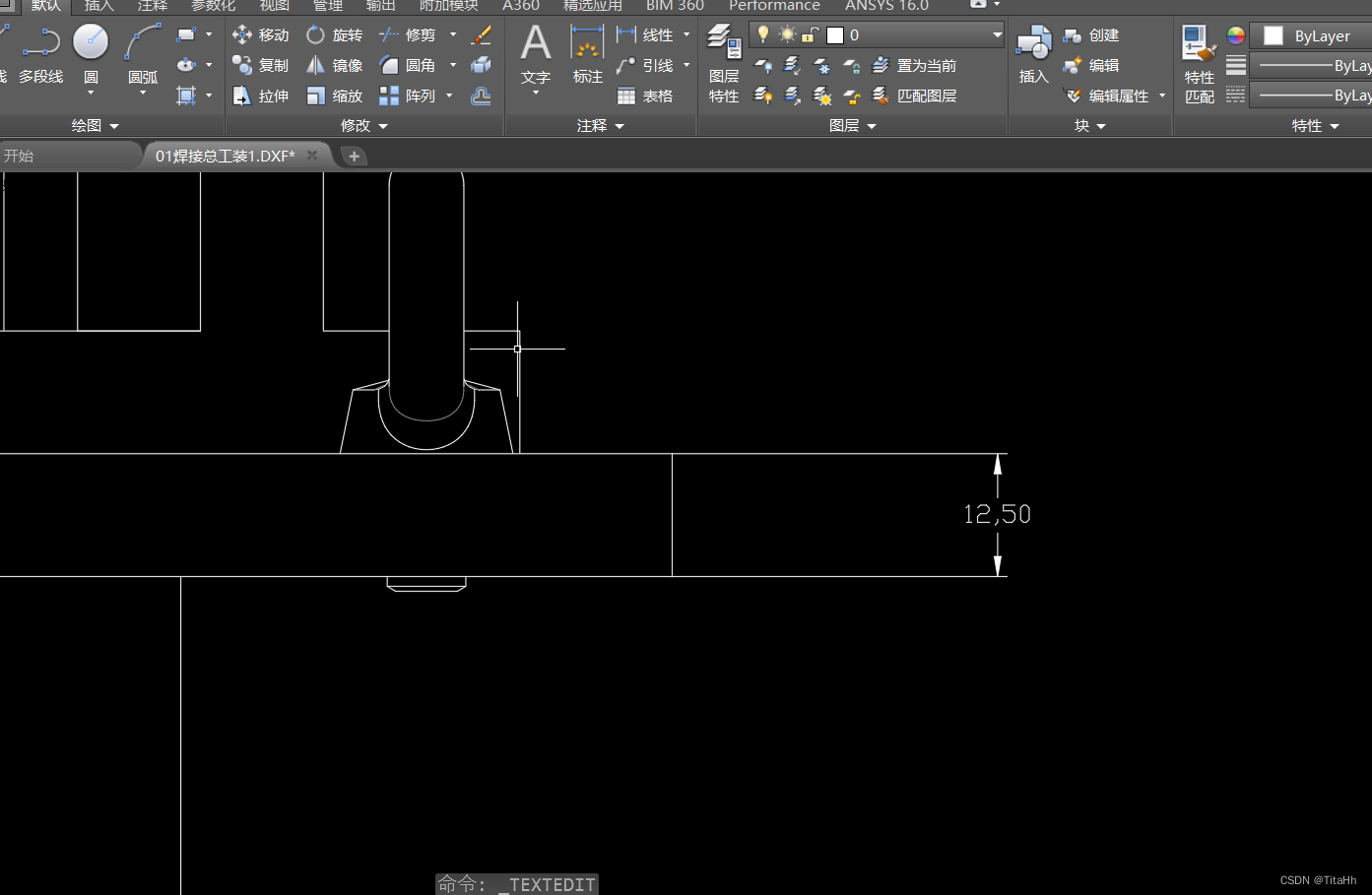

1.打开图纸，找到需要添加上下公差的尺寸。

2.双击需要修改的尺寸，在输入框的尺寸后面键入需要添加的公差，尺寸格式是“上公差+^+下公差”，小编这里上公差为0，下公差为-0.1。

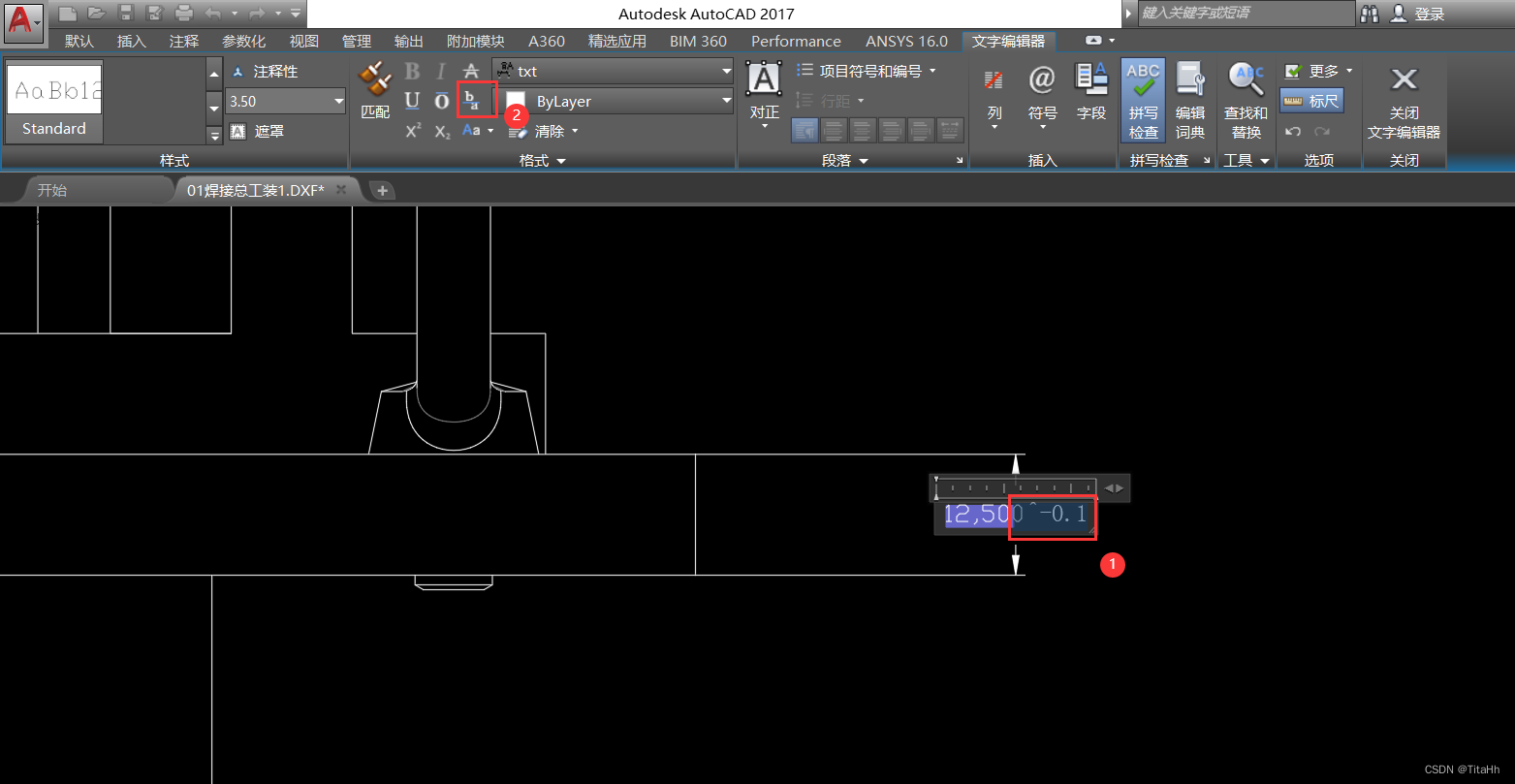

3.选中刚刚输入的“上公差+^+下公差”，然后点击上方工具栏中的“堆叠”按钮。

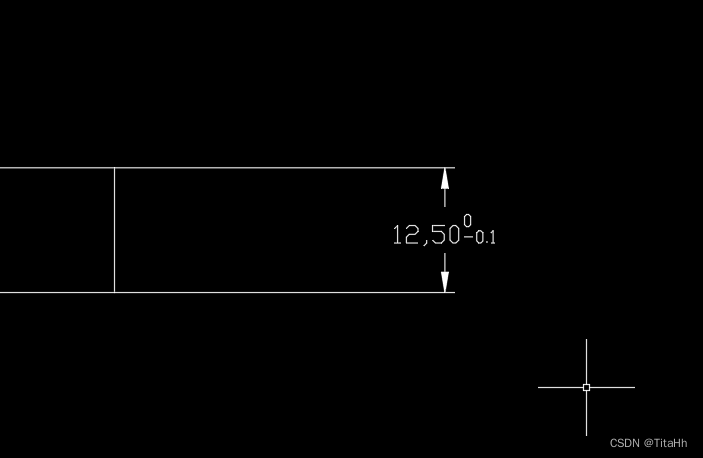

4.最后就会在尺寸后面加上公差了，具体效果如图。
