建议在完成《UFS协议—新手快速入门》系列的学习后，在进行此系列文章的观看学习，这样一来我们对UFS协议也有了初步的了解，可以进一步深化技术认知，本系列课程也将开启进阶学习之旅。
我们将全面介绍UFS技术的性能优化策略、可靠性保障机制、与其他主流存储协议的对比分析、在不同领域的应用案例、生态系统与标准化进程、高级安全机制、未来技术趋势以及开发调试技巧。通过系统化的知识架构，帮助读者全方位理解UFS在现代存储领域的重要价值与发展前景，与作者共同迈向专业进阶之路。
目录
一、自主协议学习
1. 了解 UFS 协议基础
在开始“生啃” UFS 协议之前，开发者需要对其基础概念有清晰的认识。UFS 协议是一种高性能、低功耗的接口技术，主要应用于移动设备存储。它采用了串行接口技术，能够提供更高的数据传输速率和更低的功耗。了解 UFS 的基本架构，包括硬件架构（如 M-PHY 架构）和软件应用层架构，以及 UFS 设备的物理层特性等，是学习的第一步。敬请参考《新手入门系列》文章。
2. 掌握相关技术背景
由于 UFS 协议涉及多个领域，建议开发者对计算机存储系统、移动设备硬件架构、信号传输等有基本的了解。这些知识将有助于更好地理解 UFS 协议的工作原理和应用场景。

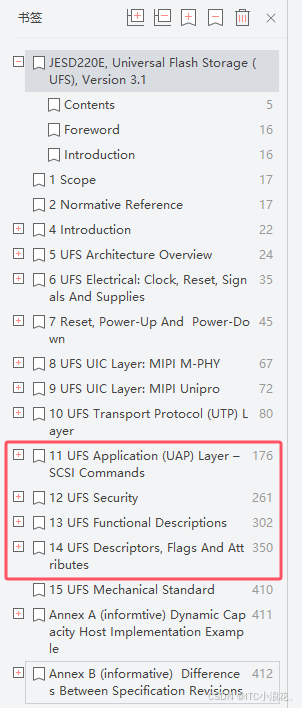

3、从关键章节入手（参考UFS协议3.1）
在阅读 JEDEC 标准文档时，可以先从关键章节入手，如协议规范（Protocol Specification）、命令集（Command Set）、物理层特性（Physical Layer Characteristics）、数据结构（Data Structures）等。这些章节包含了 UFS 协议的核心内容，是学习的重点。
二、性能优化介绍
1、概述
在其发展历程方面，UFS 2.0 版本采用了 HS-Gear2 模式，其数据传输速率最高可达 600MB/s，已然具备相当出色的表现。随着技术的不断革新，UFS 3.0 版本应运而生，它引入了更为先进的 HS-Gear3，使得数据传输速率实现了质的飞跃，能够达到 1.2GB/s 甚至更高。除此之外，UFS 接口还具备多通道支持的特性，通过合理增加通道数量，能够进一步挖掘并提升整体性能，为满足不同应用场景下的高性能需求提供了有力保障。
当衡量 UFS 设备性能时，主要依据以下几项关键指标：
-
顺序读写速度 ：该指标用于精准衡量 UFS 设备在执行如大型视频文件、超大文档等大量连续数据的读取或写入操作时的性能表现，直观反映设备在处理此类任务时的高效与否。
-
随机读写速度 ：其着重评估 UFS 设备在应对如网页浏览过程中缓存数据的读取、写入，以及系统运行时各类零碎文件的频繁读写等实际使用场景中的效率表现，模拟日常复杂的文件访问操作状况。
-
响应时间 ：也就是我们常说的访问延迟，具体指从发起读写操作指令的那一刻起，直至数据正式开始传输这段时间内所产生的等待时长，这一指标直接影响用户对设备操作的即时感受。
-
IOPS（Input/Output Operations Per Second） ：即每秒所能进行的输入输出操作次数，它从另一个维度精细衡量了 UFS 设备在处理随机读写请求方面的能力，对于评估设备在多任务、高并发的随机读写场景下的实际性能具有重要意义。
为了能够精准、全面地测试 UFS 设备的性能，通常需要借助专业的测试工具，当下较为常用的有 Iometer、CrystalDiskMark 等。这些专业工具具备强大的功能，能够巧妙地模拟出各式各样的读写场景，全方位对设备性能进行深度测试，并在测试结束后，详细、准确地提供涵盖多个维度的性能报告。用户通过细致研读这些测试报告，可以清晰地了解到 UFS 设备在实际工作状态下的具体表现，进而基于此客观、准确地判断该设备是否能够满足特定应用场景下的性能需求，从而为后续的设备选型、优化等工作提供可靠依据。
2、利用硬件加速提升读写速度
在UFS（通用闪存存储）存储中，硬件加速技术是实现快速读写的关键。UFS接口通过多通道并发传输数据，可以在硬件层面上利用多个通道同时进行数据的读写操作，显著提高数据传输速率。这种并发处理能力对应用的响应时间产生显著影响，特别是在需要大量随机读写的场景中，如高分辨率视频播放或大型游戏加载。

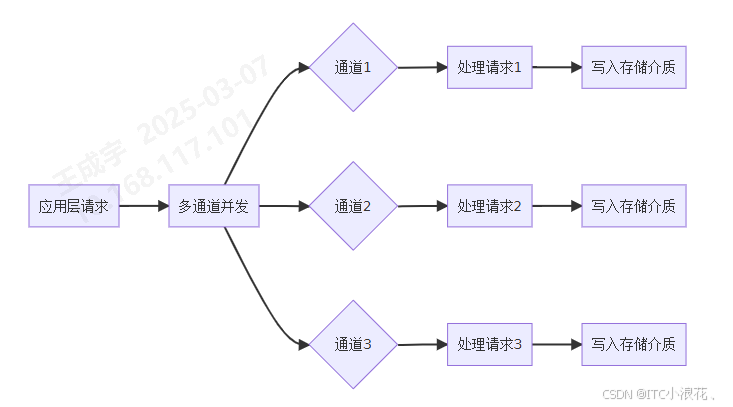

（1）多通道并发传输
UFS设备通过多通道设计，允许多个数据流同时传输。例如，UFS 3.1基于双通道技术，每个通道的传输速率可以达到1.2GB/s，双通道的总传输速率可以达到2.4GB/s。这种多通道设计使得设备能够同时处理多个数据请求，大大提高了数据传输的效率。
（2）硬件加速技术的具体应用
-
预读缓存：UFS设备通过预测即将访问的数据并提前加载到缓存中，减少了数据访问的延迟。这种技术在处理高分辨率视频播放时特别有效，因为视频数据通常具有较高的连续性和可预测性。
-
命令队列合并：UFS设备通过将多个小的读写命令合并成一个或几个较大的命令，减少了命令处理的开销和延迟。这项技术在处理大量的随机读写请求时效果显著，如在大型游戏加载时，可以快速响应并加载游戏资源。
-
硬件级队列管理：与传统的必需主机干预的命令队列不同，UFS设备引入了硬件级队列管理。这意味着设备本身可以自主调度和预处理命令，从而更好地利用多通道并发功能，提高了整体性能。
（3）实际应用场景
-
高分辨率视频播放：在播放高分辨率视频时，UFS设备的预读缓存技术能够提前加载视频数据，确保视频播放的流畅性。例如，4K甚至8K超高清视频的播放需要高带宽和低延迟的存储设备，UFS设备的多通道设计和预读缓存技术能够很好地满足这些需求。
-
大型游戏加载：在加载大型游戏时，UFS设备的命令队列合并和硬件级队列管理技术能够快速响应并加载游戏资源。例如，使用三星Exynos 2200等先进处理器的设备，配合UFS 3.1的优化，能够显著减少游戏加载时间和卡顿现象。
-
多任务处理：在进行多任务处理时，如同时运行多个应用并频繁切换，UFS设备的并发处理能力能够确保每个应用的数据请求得到及时响应。例如，使用UFS 3.1的设备在进行重负载任务、切换应用时，能够更快地提供和加载数据。
（4）硬件加速与系统集成的问题
硬件与软件：相爱相杀的 “欢喜冤家”
- 硬件集成的复杂性：把 UFS 3.1 接入系统，就像给手机装新引擎。你得确保电路板能抗住这 “超跑” 的脾气，信号得稳，电源得足，不然就跟用拖拉机拉超跑一样，吭哧吭哧跑不起来！而且这 “超跑” 还娇贵，对电路设计要求高，一不小心就 “短路” 给你好看。
- 软件兼容性问题：驱动程序和固件这俩活宝，要是不合拍，那系统就像吃了迷药，不知道怎么管这新存储设备。就像给手机装新软件，但旧系统说 “哥不认这玩意儿”，你只能干瞪眼。固件和驱动要是闹脾气，那数据传输就卡壳，系统就得 “抓狂”。
- 电路设计挑战与优化策略：设计师得像给 “超跑” 调校一样，把电路设计得滴水不漏。信号完整性？电源噪声？这些都是设计师的 “心病”。他们得像玩拼图一样，把电路板上的元件摆弄得服服帖帖，不然这 “超跑” 就会 “👖频”（频繁出问题）。
数据一致性与系统资源分配：左右护法的 “甜蜜烦恼”
- 多通道并发传输：多通道就像给高速公路开了好几个车道，数据可以同时跑，速度蹭蹭往上涨。但这 “超跑” 也会 “飘”，要是驾驶员（驱动程序）技术不行，数据就会在通道里 “打架”，要么撞车（数据冲突），要么丢包（数据丢失）。驱动程序得像老司机一样，稳稳地把车开在车道上，还得随时准备 “急刹车”（错误恢复）。
- 错误恢复机制：这玩意儿就像给 “超跑” 配个随车医生，一旦 “尥蹶子”（出故障），能立马诊断、治疗。错误检测和纠正算法得像福尔摩斯一样敏锐，异常处理机制得像急救医生一样果断。UFS 4.1 在这方面可是下了功夫，硬件、软件一起上，确保 “超跑” 不会轻易 “掛掉”。
- 老板，来碗 UFS 吗？
- 咱们的 UFS 硬件加速，那可是存储界的 “超跑”，要是调教得好，速度飞起，电脑秒变 “闪电侠”。要是调教不好，也可能变成 “拖拉机”，到时候可别找我哦（才怪，我肯定帮你修）！总之，UFS 是个好东西，要用对方法，它就能像个小火箭，把你的电脑带飞！
3、固件和驱动优化
1 、固件升级对性能的提升
-
固件的核心作用：固件是嵌入式设备中的关键软件组件，它控制硬件的行为。在UFS设备中，固件升级可以解决之前版本中存在的性能瓶颈问题，引入新的性能优化算法，并提高设备对新协议的支持。
-
固件升级的优势：固件升级通常包含新的Bug修复和性能改进，例如，在固件中实现更高效的数据预取策略或改善数据缓存机制。这些优化可以减少延迟，提高IOPS性能，改善用户体验。
2、驱动程序的兼容性与优化
-
驱动程序的重要性：UFS驱动程序在操作系统与UFS设备间扮演着至关重要的角色。它负责将操作系统的存储请求转换为UFS协议可以理解的命令。因此，驱动程序的兼容性和性能优化对于整个存储系统的性能至关重要。
-
驱动程序的优化方法：
-
缓存管理优化：通过合理配置缓存机制，如预读取（Prefetching）和缓存写入（Write-Back）策略，提高读写性能。
-
命令调度和队列管理：优化命令调度算法，调整队列深度和管理策略，减少命令执行的等待时间，提高并发处理能力。
-
电源管理优化：动态电源切换和命令缓冲，减少唤醒延迟，提高设备的续航能力。
-
文件系统优化：选择合适的文件系统，并进行参数调整和优化，以适应不同的使用场景。
-
-
固件与驱动程序的协同优化：固件和驱动程序的协同工作是确保UFS设备性能的关键。驱动程序需要不断更新以支持新的UFS标准，并且要不断优化以减少延迟和提高吞吐量。
4、热管理与功耗控制
1、 温度对UFS性能的影响
温度是影响UFS存储设备性能和寿命的关键因素。在高温环境下，NAND闪存的阈值电压容易发生漂移，导致读写错误和性能下降。因此，有效的热管理机制对于保持UFS设备的性能至关重要。
热管理可以是被动的，比如通过散热片或风扇；也可以是主动的，如通过固件控制读写操作的频率和强度，避免设备过热。具体措施包括：
-
被动热管理：使用散热片、导热垫或风扇等物理散热装置，帮助设备在高负载下保持温度稳定。
-
主动热管理：通过固件动态调节读写操作的频率和强度，避免设备过热。例如，当温度传感器检测到设备温度超过安全阈值时，固件可以自动降低读写速度，以减少热量产生。
2 、功耗管理策略和优化技巧
除了热管理，功耗控制也是UFS硬件优化的重要方面。功耗管理不仅与设备的电池寿命相关，还会影响设备的性能。通过优化设备的工作模式和状态切换机制，可以在不影响性能的前提下减少不必要的功耗。具体措施包括：
-
优化工作模式：根据设备的使用场景，动态调整设备的工作模式。例如，在低负载时切换到低功耗模式，在高负载时切换到高性能模式。
-
状态切换优化：通过调整设备的休眠时间或限制高功耗状态的使用，可以在不影响用户操作体验的情况下，延长电池使用时间并减少热量产生。例如，可以设置设备在空闲一段时间后自动进入休眠状态，减少不必要的功耗。
-
电源管理IC优化：使用高效的电源管理IC（PMIC），确保设备在不同工作状态下都能获得稳定的电源供应，并减少电源转换过程中的损耗。
三、模拟测试案例分析
案例一：设备老化后IO性能衰减
问题描述： 有款智能手机，设备老化后（就像人老了跑不动了），EMMC读写性能掉坑里了，直接衰减30%以上。怎么发现的呢？刷机开机，静置手机，用AndroBench一测，读写飞起。但用了内部老化工具一顿操作猛如虎，把手机存满到90%，再删到60%，反复搞，再跑AndroBench，写入速度直接瘸腿（顺序写入与随机写入分别衰减24%与36%），惨不忍睹。
问题分析： 首先得排除硬件坑。看
/d/blockio或/sys/kernel/debug/blockio，发现性能衰减时写入速度和正常情况差距不大，但工作负载（wl）反而低，这就奇怪了。这就说明，问题不在硬件，而是在cmdq（命令队列）以上的部分。这就得用ftrace（函数跟踪工具）去深挖了，看看是哪个环节卡了脖子。测试工具：
AndroBench：这玩意儿就像个田径教练，专门测试手机的读写性能，看看是不是运动员（手机）还能不能跑出好成绩。
ftrace：这可是个侦探工具，能跟踪系统调用和内核行为，帮我们找出是哪个捣蛋鬼导致了性能问题。
设备配置：
SoC：MT6761D (Cortext-A53@1.8GHz x 4)，这就是手机的大脑，主频1.8GHz，四核，中规中矩。
Memory：2GB + 32GB，内存和存储空间，够用但不算豪华。
OS：Android Q，操作系统，咱们手机的灵魂，负责指挥硬件干活。
File System：F2FS，文件系统，就像手机里的图书馆管理员，负责管理文件的存储和读取。
Data Encryption：FBE，这就像是手机里的保安，负责保护数据不被外人偷走。
结论： 问题出在cmdq以上的部分，硬件没啥大毛病。就像人老了，不是腿脚不利索，而是脑子反应慢了。得继续用ftrace这个侦探工具去深挖，看看是哪个环节出了岔子。
案例二：UFS 3.1功耗管理策略
问题描述： 某款用UFS 3.1存储的智能手机，应用启动像火箭发射，读取操作嗖嗖的，但功耗直接飙高，电量掉得比心跳还快。
优化措施：
动态电压频率调整（DVFS）：这就像给手机装了个智能变速器，根据需要自动调整UFS 3.1的工作频率和电压。用户看电子书或刷网页这种轻度使用时，系统自动降频降压，省电又安静。
负载自适应功耗优化：这就像个贴心的管家，根据不同的工作负载自动调整存储设备的工作模式。比如无人机起飞和降落时，视频数据写入多，负载大；稳定飞行时，负载小。通过这个优化，无人机可以自动调整存储设备的状态，既保证性能又省电。
测试工具：
性能分析器：这就像个体检医生，能收集关键性能指标和功耗数据，看看手机是不是健康。
fio：这就像个健身教练，能模拟不同的读写工作负载，帮我们测试UFS设备的性能。
优化效果：
功耗降低：通过优化应用启动逻辑，功耗直接降了30%，这就像给手机装了个节油器，跑得远还不费油。
性能提升：通过负载自适应功耗优化，UFS 3.1设备在不同应用场景下的能效比大大提高，设备寿命延长，用户用着也更爽。
结论： 功耗管理搞得好，性能和续航可以兼得。就像人一样，合理安排作息，既能高效工作，又不会累垮。
案例三：UFS性能故障诊断与解决
问题描述： 某大型数据中心的UFS存储设备，高负载下直接翻车，性能衰减得一塌糊涂，业务中断，数据丢失，老板的脸都绿了。
诊断方法：
监控系统资源使用情况：这就像给手机装了个监控摄像头，实时监控UFS存储设备的读写速度、队列深度和I/O延迟等关键指标。
对比性能基准：这就像给手机定期做体检，把基准测试数据和历史数据一对比，看看性能是不是下降了。
日志分析：这就像翻看手机的日记，分析系统日志文件，找找有没有错误消息或警告，这些可能是性能问题的前兆。
压力测试：这就像给手机来个极限运动，模拟高负载场景，看UFS存储设备在极限条件下的性能表现。
测试工具：
fio：这就像个健身教练，能模拟不同的读写工作负载，帮我们测试UFS设备的性能。
Prometheus 和 Grafana：这就像给手机装了个24小时监控系统，实时监控和报警，确保设备不会突然翻车。
优化措施：
全面监控：这就像给手机装了个保镖，全面监控所有硬件和软件组件，确保设备不会突然翻车。
自动化恢复：这就像给手机装了个自动挡，设计自动恢复流程，在故障发生时自动重启服务或系统，减少人工干预。
强化故障转移：这就像给手机装了个双保险，确保有个健壮的故障转移机制，在故障发生时能快速切换到备用设备。
优化效果：
性能提升：通过全面监控和自动化恢复，设备的稳定性和性能大大提升，业务中断的风险大大降低。
故障减少：通过强化故障转移机制，数据丢失的风险也大大降低。
结论： 监控和故障转移机制搞得好，设备的稳定性和性能可以大大提升。就像人一样，定期体检，有病及时治，身体才能棒棒哒。
咱就说，这UFS设备就像个调皮的孩子，得好好管教才能成才。硬件加速技术、固件升级、驱动优化、热管理和功耗控制，这些都是管教孩子的手段。只要用对了方法，这孩子就能变成优等生，性能翻倍，功耗降低，用户用着也爽。别问为什么要折腾这些，问就是在和性能问题这个小怪兽死磕嘛！
