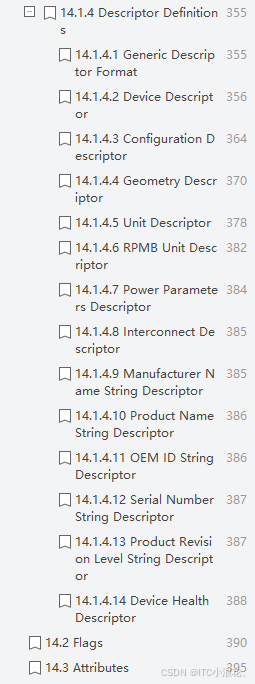

UFS 3.1 中所有描述符的详细介绍
1. Generic Descriptor Format（通用描述符格式）
描述：这是所有描述符的通用格式，定义了描述符的基本结构，包括描述符的长度和类型。每个描述符都以一个 1 字节的长度字段开头，表示描述符的总长度（包括长度字节本身）。第二个字节是描述符类型标识符，用于区分不同类型的描述符。这种通用格式确保了描述符的可读性和可解析性，主机可以通过这些字段快速识别和处理描述符。
2. Device Descriptor（设备描述符）
描述：设备描述符描述了整个 UFS 设备的基本属性，例如设备版本、支持的功能等。这些参数在 UFS 设备出厂时由厂家设置好，主机对它只可读不可写。设备描述符提供了设备的基本信息，如设备版本号、设备类别、子类别和协议类型等，这些信息对于主机识别和配置设备至关重要。
3. Configuration Descriptor（配置描述符）
描述：配置描述符描述了设备的配置信息，例如设备的电源要求、支持的接口等。主机可以通过读取配置描述符来了解设备的配置需求，并根据这些信息进行相应的配置。配置描述符包含多个字段，如总长度、接口数量、配置编号、字符串索引、配置属性和最大功耗等，这些字段提供了设备配置的详细信息。
4. Geometry Descriptor（几何描述符）
描述：几何描述符描述了设备的几何参数，例如设备的物理尺寸和布局。这些参数对于设备的物理设计和布局规划非常重要。几何描述符提供了设备的几何特性，如设备的物理尺寸、形状和布局等信息，这些信息对于设备的制造和安装具有指导意义。
5. Unit Descriptor（单元描述符）
描述：单元描述符描述了逻辑单元（LU）的属性，例如逻辑块大小、容量等。每个逻辑单元都有一个对应的单元描述符，主机可以通过读取单元描述符来了解逻辑单元的详细信息。单元描述符包含多个字段，如单元属性、最大逻辑块地址和最优传输长度等，这些字段提供了逻辑单元的详细信息。
6. RPMB Unit Descriptor（RPMB 单元描述符）
描述：RPMB 单元描述符描述了重播受保护的内存块（RPMB）的属性，例如容量、块大小等。RPMB 是一种特殊的存储区域，用于存储受保护的数据。RPMB 单元描述符提供了 RPMB 区域的详细信息，如容量、块大小和最优传输长度等，这些信息对于数据的安全存储和管理非常重要。
7. Power Parameters Descriptor（电源参数描述符）
描述：电源参数描述符描述了设备的电源参数，例如功耗、电源状态等。这些参数对于设备的电源管理和能效优化非常重要。电源参数描述符提供了设备的电源特性，如功耗、电源状态和电源管理能力等信息，这些信息对于设备的节能和稳定运行具有重要意义。
8. Interconnect Descriptor（互连描述符）
描述：互连描述符描述了设备的互连信息，例如支持的接口类型和版本。这些参数对于设备的互连和通信非常重要。互连描述符提供了设备的互连特性，如支持的接口类型、版本和互连速度等信息，这些信息对于设备的互连和通信具有指导意义。
9. Manufacturer Name String Descriptor（制造商名称字符串描述符）
描述：制造商名称字符串描述符描述了制造商的名称，以字符串形式表示。这些信息对于设备的识别和管理非常重要。制造商名称字符串描述符提供了制造商的名称，主机可以通过读取该描述符来获取制造商的信息。
10. Product Name String Descriptor（产品名称字符串描述符）
描述：产品名称字符串描述符描述了产品的名称，以字符串形式表示。这些信息对于设备的识别和管理非常重要。产品名称字符串描述符提供了产品的名称，主机可以通过读取该描述符来获取产品的信息。
11. OEM ID String Descriptor（OEM ID 字符串描述符）
描述：OEM ID 字符串描述符描述了 OEM ID，以字符串形式表示。这些信息对于设备的识别和管理非常重要。OEM ID 字符串描述符提供了 OEM ID，主机可以通过读取该描述符来获取 OEM 的信息。
12. Serial Number String Descriptor（序列号字符串描述符）
描述：序列号字符串描述符描述了设备的序列号，以字符串形式表示。这些信息对于设备的识别和管理非常重要。序列号字符串描述符提供了设备的序列号，主机可以通过读取该描述符来获取设备的唯一标识。
13. Product Revision Level String Descriptor（产品修订级别字符串描述符）
描述：产品修订级别字符串描述符描述了产品的修订级别，以字符串形式表示。这些信息对于设备的识别和管理非常重要。产品修订级别字符串描述符提供了产品的修订级别，主机可以通过读取该描述符来获取产品的版本信息。
14. Device Health Descriptor（设备健康描述符）
描述：设备健康描述符描述了设备的健康状态，例如剩余寿命、温度等。这些信息对于设备的维护和管理非常重要。设备健康描述符提供了设备的健康状态，如剩余寿命、温度和健康属性等信息，主机可以通过读取该描述符来了解设备的健康状况。
UFS 3.1 中常见的标志的详细列表
1. fDeviceInit (设备初始化)
详细说明：
主机设置
fDeviceInit标志以在启动过程完成后启动设备初始化。设备在初始化完成后重置该标志。
0b: 设备初始化已完成或尚未开始。
1b: 设备初始化正在进行中。
2. fPermanentWPEn (永久写保护启用)
详细说明：
fPermanentWPEn启用所有配置为永久保护的逻辑单元的永久写保护；一旦设置，无法切换或清除。
00h: 永久写保护禁用。
01h: 永久写保护启用。
3. fPowerOnWPEn (开机写保护启用)
详细说明：
fPowerOnWPEn启用所有配置为开机写保护的逻辑单元的写保护。如果
fPowerOnWPEn等于1且设备收到清除或切换此标志的查询请求，查询请求将失败，响应字段将设置为“F8h”（参数已写入）。设备在断电或硬件重置时将
fPowerOnWPEn设置为0。
0b: 开机写保护禁用。
1b: 开机写保护启用。
4. fBackgroundOpsEn (后台操作启用)
详细说明：
0b: 设备不允许运行后台操作。
1b: 设备允许运行后台操作。
5. fDeviceLifeSpanModeEn (设备生命周期模式启用)
详细说明：
0b: 设备生命周期模式禁用。
1b: 设备生命周期模式启用。有关详细信息，请参见13.4.13节，设备生命周期模式。
6. fPurgeEnable (清除启用)
详细说明：
0b: 清除操作禁用。
1b: 清除操作启用。此标志仅在所有逻辑单元的命令队列为空且
bPurgeStatus为00h（空闲）时设置。
fPurgeEnable在操作完成或发生错误条件时由UFS设备自动清除。主机可以清除
fPurgeEnable以中断正在进行的清除操作。
7. fRefreshEnable (刷新启用)
详细说明：
0b: 刷新操作禁用。
1b: 刷新操作启用。此标志仅在所有逻辑单元的命令队列为空且
bRefreshStatus为00h（空闲）时设置。
fRefreshEnable在操作完成或发生错误条件时由UFS设备自动清除。主机可以清除
fRefreshEnable以中断正在进行的刷新操作。
8. fPhyResourceRemoval (物理资源移除)
详细说明：
主机将此标志设置为1，以指示动态容量操作应在设备EndPointReset或硬件重置时开始。
设备在动态容量操作完成后将此标志重置为0。主机不能重置此标志。
9. fBusyRTC (忙实时钟)
详细说明：
0b: 设备未执行与RTC相关的内部操作。
1b: 设备正在执行与RTC相关的内部操作。当此标志设置为1时，建议主机不要向设备发送命令。
10. fPermanentlyDisableFwUpdate (永久禁止固件更新)
详细说明：
0b: UFS设备的固件可以被修改。
1b: UFS设备应永久禁止未来的固件更新。
11. fWriteBoosterEn (写增强器启用)
详细说明：
0b: 写增强器未启用。
1b: 写增强器启用。
12. fWriteBoosterBufferFlushEn (写增强器缓冲区刷新启用)
详细说明：
0b: 未执行刷新操作。
1b: 执行刷新操作。
13. fWriteBoosterBufferFlushDuringHibernate (在休眠状态下刷新写增强器缓冲区)
详细说明：
0b: 设备在链接休眠状态下不允许刷新写增强器缓冲区。
1b: 设备在链接休眠状态下允许刷新写增强器缓冲区。
UFS 3.1 中的常见属性及其详细说明
1. bBootLunEn (Boot LUN Enable)
- 详细说明：
00h: 启动功能禁用。
01h: 从Boot LU A启动。
02h: 从Boot LU B启动。其他值：保留。
当
bBootLunEn = 00h时，启动功能被禁用，设备的行为就像bBootEnable等于0一样。
2. bCurrentPowerMode (Current Power Mode)
详细说明：
00h: 空闲电源模式。
10h: 预激活电源模式。
11h: 激活电源模式。
20h: 预睡眠电源模式。
22h: UFS睡眠电源模式。
30h: 预断电电源模式。
33h: UFS断电电源模式。其他值：保留。
3. bActiveICCLevel (Active ICC Level)
详细说明：
bActiveICCLevel定义了在激活模式下允许的最大电流消耗。
00h: 最低的激活ICC级别。
0Fh: 最高的激活ICC级别。有效范围从
00h到0Fh。
4. bOutOfOrderDataEn (Out-of-Order Data Transfer Enable)
详细说明：
00h: 禁用乱序数据传输。
01h: 启用乱序数据传输。其他值：保留。
该位仅在
bDataOrdering = 01h时有效。
5. bBackgroundOpStatus (Background Operations Status)
详细说明：
设备健康状态用于后台操作。
00h: 不需要。
01h: 需要，但不关键。
02h: 需要，影响性能。
03h: 关键。其他值：保留。
6. bPurgeStatus (Purge Operation Status)
详细说明：
00h: 空闲（清除操作禁用）。
01h: 清除操作正在进行。
02h: 清除操作提前终止。
03h: 清除操作成功完成。
04h: 清除操作因逻辑单元队列不为空而失败。
05h: 清除操作一般失败。其他值：保留。
当
bPurgeStatus等于02h、03h、04h或05h时，第一次读取后bPurgeStatus会自动清零（空闲）。
7. bMaxDataInSize (Maximum Data In Size)
详细说明：
数据输入UPIU中的最大数据大小。
值以512字节为单位表示。
bMaxDataInSize不应超过bMaxInBufferSize参数。当UFS设备出厂时，
bMaxDataInSize = bMaxInBufferSize。主机只有在所有逻辑单元任务队列为空时才能写入此参数。
8. bMaxDataOutSize (Maximum Data Out Size)
详细说明：
使用READY TO TRANSFER UPIU请求的最大字节数不应超过此属性指示的值。
值以512字节为单位表示。
bMaxDataOutSize不应超过bMaxOutBufferSize参数。当UFS设备出厂时，
bMaxDataOutSize = bMaxOutBufferSize。主机只有在所有逻辑单元任务队列为空时才能写入此参数。
9. dDynCapNeeded (Dynamic Capacity Needed)
详细说明：
从特定逻辑单元的物理内存资源池中需要移除的物理内存量，以
bOptimalWriteBlockSize为单位。
10. bRefClkFreq (Reference Clock Frequency)
详细说明：
0h: 19.2 MHz。
1h: 26 MHz。
2h: 38.4 MHz。
3h: 已废弃。其他值：保留。
11. bConfigDescrLock (Configuration Descriptor Lock)
详细说明：
0h: 配置描述符未锁定。
1h: 配置描述符已锁定。其他值：保留。
12. bMaxNumOfRTT (Maximum Number of Outstanding RTTs)
详细说明：
设备中允许的最大未完成RTT数量。
bMaxNumOfRTT不应超过bDeviceRTTCap参数。主机只有在所有逻辑单元任务队列为空时才能写入此参数。
13. wExceptionEventControl (Exception Event Control)
详细说明：
此属性启用设置设备信息字段中的EVENT_ALERT位，该字段包含在RESPONSE UPIU中。
EVENT_ALERT设置为1，表示至少发生了一个异常事件（wExceptionEventStatus[i]）并且此属性中的相应位（wExceptionEventControl[i]）为1。位0:
DYNCAP_EVENT_EN位1:
SYSPOOL_EVENT_EN位2:
URGENT_BKOPS_EN位3:
TOO_HIGH_TEMP_EN位4:
TOO_LOW_TEMP_EN位5:
WRITEBOOSTER_EVENT_EN位6:
PERFORMANCE_THROTTLING_EN位7-15: 保留。
14. wExceptionEventStatus (Exception Event Status)
详细说明：
每个位代表一个异常事件。只有当相关事件发生时，位才会被设置（无论
wExceptionEventControl状态如何）。位0:
DYNCAP_NEEDED位1:
SYSPOOL_EXHAUSTED位2:
URGENT_BKOPS位3:
TOO_HIGH_TEMP位4:
TOO_LOW_TEMP位5:
WRITEBOOSTER_FLUSH_NEEDED位6:
PERFORMANCE_THROTTLING位7-15: 保留。
15. dSecondsPassed (Seconds Passed)
详细说明：
从时间基线（TIME BASELINE，参见设备描述符中的
wPeriodicRTCUpdate）开始经过的秒数。位[31:0]: 经过的秒数。
16. wContextConf (Context Configuration)
详细说明：
INDEX指定逻辑单元号。
SELECTOR指定逻辑单元内的上下文ID。有效值为
01h到Fh。位[15:8]: 保留。
位[7:6]: 可靠性模式。
00b: 模式0（正常）。
01b: 模式1（非大单元，可靠模式或大单元逐个模式）。
10b: 模式2（大单元，一个单元尾模式）。
11b: 保留。位[5:3]: 大单元乘数。
如果设置了大单元上下文，此字段定义大单元大小，否则忽略。
位2: 大单元上下文。
0b: 上下文不遵循大单元规则。
1b: 上下文遵循大单元规则。位[1:0]: 激活和方向模式。
00b: 上下文已关闭，不再活跃。
01b: 上下文已配置并激活为只写上下文。
10b: 上下文已配置并激活为只读上下文。
11b: 上下文已配置并激活为读写上下文。
17. bDeviceFFUStatus (Device FFU Status)
详细说明：
00h: 无信息。
01h: 微代码更新成功。
02h: 微代码损坏错误。
03h: 内部错误。
04h: 微代码版本不匹配。
05h-FEh: 保留。
0FFh: 一般错误。
18. bPSAState (PSA State)
详细说明：
00h: 关闭。PSA功能关闭。
01h: 预焊接。PSA功能开启，设备处于预焊接状态。
02h: 加载完成。PSA功能开启。主机在预焊接状态下完成写入数据后设置为该值。
03h: 焊接。PSA功能不再可用。设备设置为该值，表示已进入焊接后状态。此属性在进入“焊接”状态后不可更改。
19. dPSADataSize (PSA Data Size)
详细说明：
主机计划加载到所有逻辑单元的数据量，
bPSASensitive设置为1。值以4 K字节为单位表示。
20. bRefClkGatingWaitTime (Reference Clock Gating Wait Time)
详细说明：
设备在转换到LS-MODE或HIBERN8状态时需要参考时钟的最短时间。
应为此属性设置转换到LS-MODE和HIBERN8状态中较大的时间需求。
00h: 未定义。
01h: 1微秒。
FFh: 255微秒。
21. bDeviceCaseRoughTemperature (Device Case Rough Temperature)
详细说明：
设备外壳的大致温度。
当（支持
TOO_HIGH_TEMPERATURE并且TOO_HIGH_TEMP_EN启用）或（支持TOO_LOW_TEMPERATURE并且TOO_LOW_TEMP_EN启用）时，此值有效。
0: 未知温度。
1-250: （此值 - 80）摄氏度。（即-79°C ~ 170°C）。其他值：保留。
22. bDeviceTooHighTempBoundary (Device Too High Temperature Boundary)
详细说明：
从该温度开始，
TOO_HIGH_TEMP在wExceptionEventStatus中被设置。
0: 未知。
100-250: （此值 - 80）摄氏度。（即20°C ~ 170°C）。其他值：保留。
23. bDeviceTooLowTempBoundary (Device Too Low Temperature Boundary)
详细说明：
从该温度开始，
TOO_LOW_TEMP在wExceptionEventStatus中被设置。
0: 未知。
1-80: （此值 - 80）摄氏度。（即-79°C ~ 0°C）。其他值：保留。
24. bThrottlingStatus (Throttling Status)
详细说明：
每个设置的位代表一个导致性能节流的情况。
位0: 温度。
其他位：保留。
25. bWriteBoosterBufferFlushStatus (WriteBooster Buffer Flush Status)
详细说明：
00h: 空闲。设备未刷新WriteBooster缓冲区：缓冲区为空或未启动刷新。
01h: 刷新操作正在进行。WriteBooster缓冲区尚未清空，已启动刷新。
02h: 刷新操作提前终止。WriteBooster缓冲区不为空，主机停止了正在进行的刷新。
03h: 刷新操作成功完成。
04h: 刷新操作一般失败。其他值：保留。
当
bWriteBoosterBufferFlushStatus等于02h、03h或04h时，读取后bWriteBoosterBufferFlushStatus会自动清零。当状态为03h时写入WriteBooster缓冲区将自动转换到00h或01h。
26. bAvailableWriteBoosterBufferSize (Available WriteBooster Buffer Size)
详细说明：
可用缓冲区大小由WriteBooster操作减少，由刷新操作增加。
值以10%为单位表示。
00h: 0%缓冲区剩余。
01h: 10%缓冲区剩余。
02h-09h: 20%~90%缓冲区剩余。
0Ah: 100%缓冲区剩余。其他值：保留。
该属性报告的百分比是当前WriteBooster缓冲区大小的剩余部分，由
dCurrentWriteBoosterBufferSize属性指示。
27. bWriteBoosterBufferLifeTimeEst (WriteBooster Buffer Lifetime Estimate)
详细说明：
该字段提供了基于执行的编程/擦除周期的WriteBooster缓冲区寿命的指示。
在保留用户空间配置的情况下，由于WriteBooster缓冲区与用户空间共享，写入正常用户空间将减少寿命。
详细计算方法由供应商特定。
00h: 信息不可用（WriteBooster缓冲区禁用）。
01h: 0% - 10% WriteBooster缓冲区寿命已使用。
02h: 10% - 20% WriteBooster缓冲区寿命已使用。
03h: 20% - 30% WriteBooster缓冲区寿命已使用。
04h: 30% - 40% WriteBooster缓冲区寿命已使用。
05h: 40% - 50% WriteBooster缓冲区寿命已使用。
06h: 50% - 60% WriteBooster缓冲区寿命已使用。
07h: 60% - 70% WriteBooster缓冲区寿命已使用。
08h: 70% - 80% WriteBooster缓冲区寿命已使用。
09h: 80% - 90% WriteBooster缓冲区寿命已使用。
0Ah: 90% - 100% WriteBooster缓冲区寿命已使用。
0Bh: 超过最大估计的WriteBooster缓冲区寿命（写入命令将被处理为WriteBooster功能已禁用）。其他值：保留。
28. dCurrentWriteBoosterBufferSize (Current WriteBooster Buffer Size)
详细说明：
当前WriteBooster缓冲区大小。
在保留用户空间模式下，根据剩余的用户空间，WriteBooster缓冲区的存储块可能被用于用户空间。因此，WriteBooster缓冲区大小可能小于最初配置的大小。
主机可以通过检查此属性来查看当前WriteBooster缓冲区大小。
值以分配单元为单位表示。
如果此值为0，则当前WriteBooster缓冲区大小为0。
在用户空间减少模式下，此值应与
dLUNumWriteBoosterBufferAllocUnits或dNumSharedWriteBoosterBufferAllocUnits的值相同，具体取决于缓冲区配置模式。
29. bRefreshStatus (Refresh Operation Status)
详细说明：
00h: 空闲（刷新操作禁用）。
01h: 刷新操作正在进行。
02h: 刷新操作提前终止。
03h: 刷新操作成功完成。
04h: 刷新操作因逻辑单元队列不为空而失败。
05h: 刷新操作一般失败。其他值：保留。
当
bRefreshStatus等于02h、03h、04h或05h时，第一次读取后bRefreshStatus会自动清零（空闲）。
30. bRefreshFreq (Refresh Frequency)
详细说明：
主机应确保
dRefreshTotalCount在此频率上递增。
00h: 未定义。
01h: 1个月。
02h: 2个月。
FFh: 255个月。
31. bRefreshUnit (Refresh Operation Unit)
详细说明：
此属性可以设置以调整单个请求（即
fRefreshEnable设置为1）时需要刷新的最小物理块数量。
00h: 设备的最小刷新能力。
01h: 100.000%（即整个设备）。其他值：保留。
32. bRefreshMethod (Refresh Method)
详细说明：
此参数指定刷新操作方法。
00h: 未定义。
01h: 手动-强制。
设备必须刷新主机请求的物理块数量，无论这些块是否需要刷新。
刷新命令刷新
bRefreshUnit中指定的物理块数量。刷新从上次停止的下一个物理块开始（或如果刷新从未触发过，则从第一个块开始）。
02h: 手动-选择性。
刷新命令刷新
bRefreshUnit中指定的物理块数量。刷新从上次停止的下一个物理块开始（或如果刷新从未触发过，则从第一个块开始）。
设备只刷新它认为需要刷新的块。
无论实际刷新的块如何，一旦刷新命令完成，
dRefreshProgress增加bRefreshUnit。其他值：保留。
扫一扫
1万+
被折叠的 条评论
为什么被折叠?
到【灌水乐园】发言
