virtuoso617仿真（2）基础nmos管仿真

在下边的virtuoso617仿真（1）中我们详细的介绍了virtuoso这个eda的界面。在（2）中，我们正式开始仿真。virtuoso617仿真（1）https://blog.csdn.net/qq_51043933/article/details/133550324

本文介绍仿真最简单的nmos管子。下图是原理图。不会放元件的不要着急，下边会有介绍到。

需要一个两个电压源，来提供管子的偏置，还需要一个nmos管子，和一个gnd.

按下“i”键，选择两个电压源。names可以叫vgs和vds. DC voltage 可以写成变量，vgs方便后边观测仿真。

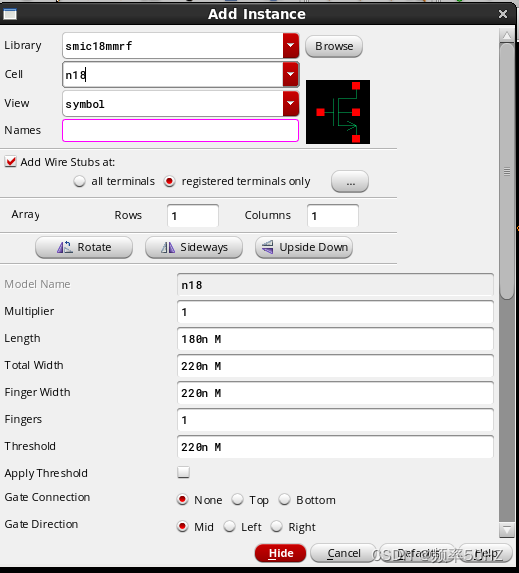

 nmos管子直接用smic18mmrf工艺的n18管，默认参数就行

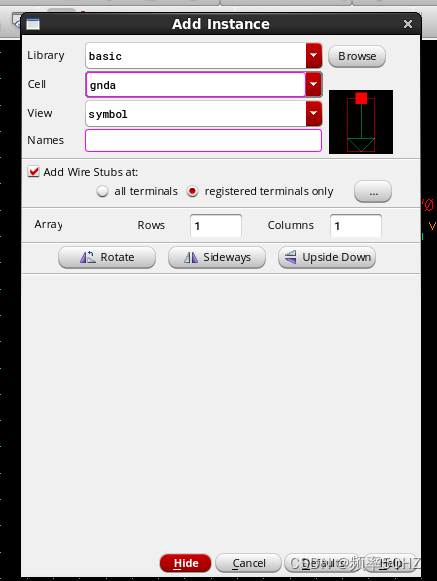

 gnd随便一个就行。

剩下连线就行（快捷键W（wire））

开始仿真：

点击上方菜单栏Launch 选择adeL

在Design Variables区域右击，将我们设置的VDS和VGS变量拷贝过来。

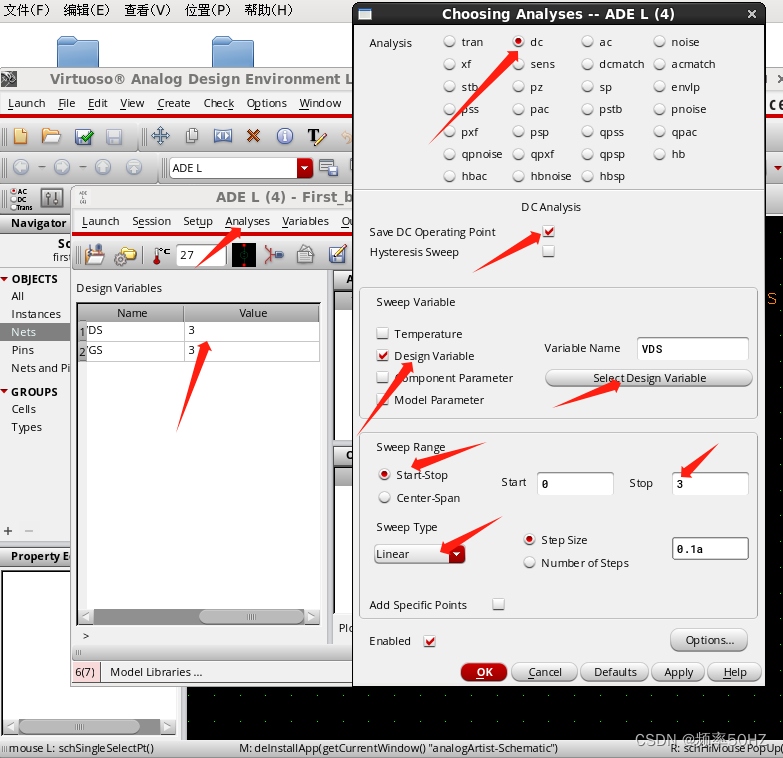

下边的操作是先将默认值给3v ，在选择Analyses 选择直流dc分析，选择横坐标便变量VDS，设置0-3v区间，步长0.1v(0.1a是多打了个a，读者自行删去)，sweep方式选择线性。

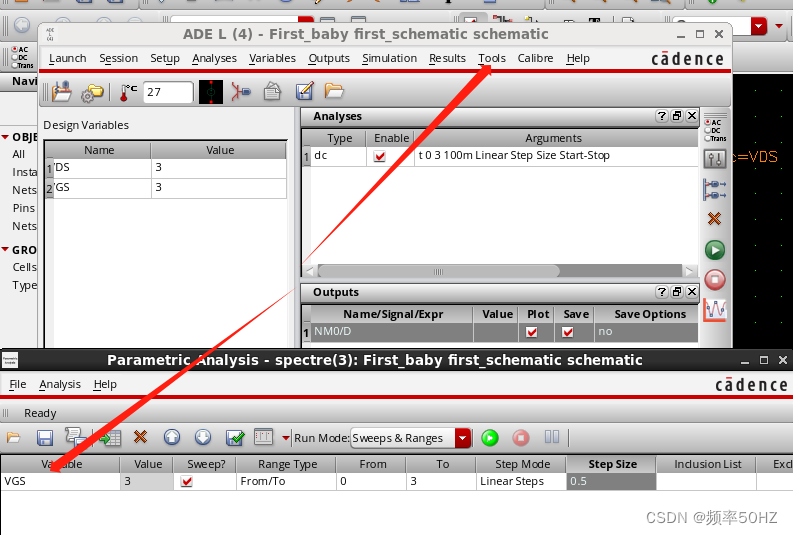

同样，我们把VGS再设置一个变量

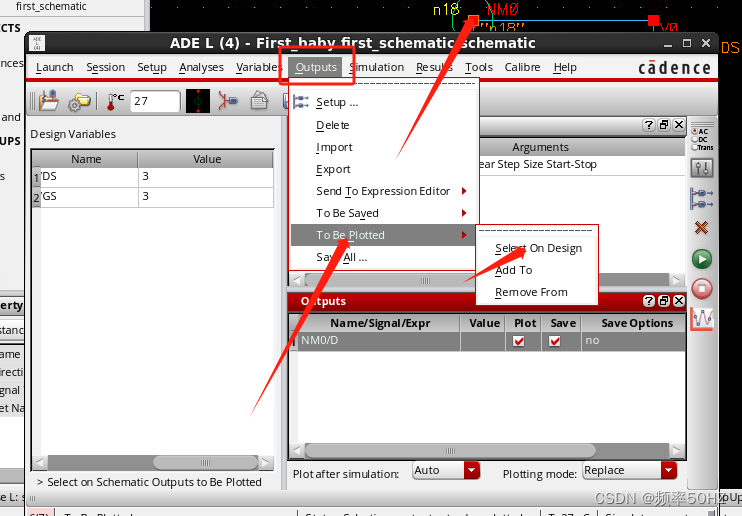

加一个我们想要观测的电流点。

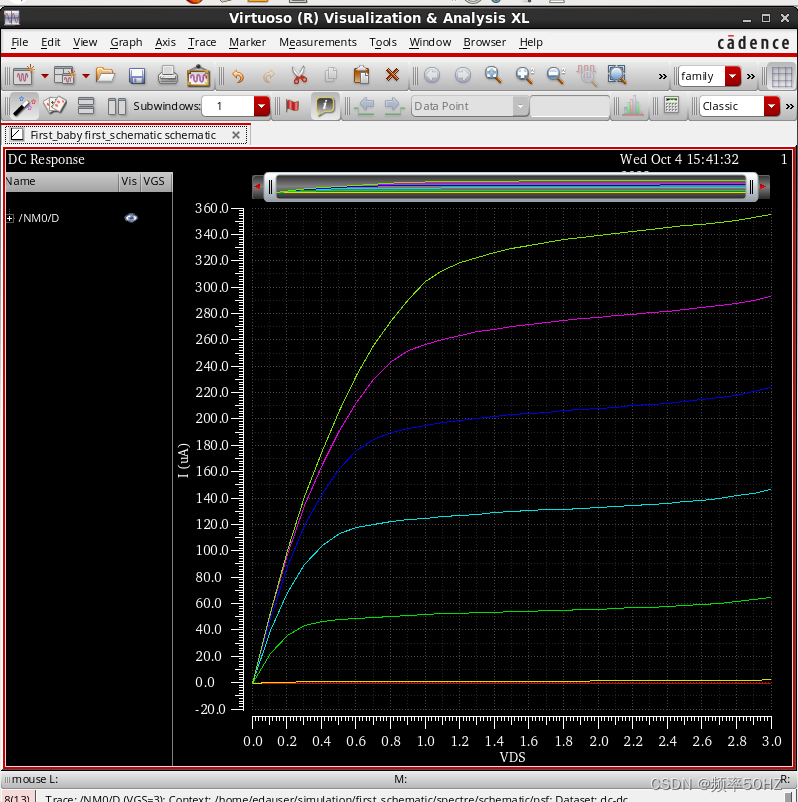

点击运行，就运行出来了。



 可以看到沟道夹断效应。饱和区电流曲线逐渐上翘。
