virtuoso617仿真（4）OTA仿真

这是第四篇，仿真了一下OTA电路，virtuoso小白可以看下边前几章内容。

virtuoso617仿真（1）初识工具

virtuoso617仿真（2）基础nmos管仿真

virtuoso617仿真（3）交流仿真

先介绍一下OTA电路：

OTA电路，即"Operational Transconductance Amplifier"，中文译为"运算跨导放大器"，是一种基本的集成电路。它主要用于模拟信号处理和控制系统中的运算放大器，具有转换电压信号为电流信号的功能。

OTA电路的基本结构由输入级、差分放大级和输出级组成。输入级负责接收输入信号，差分放大级负责放大输入信号，并由输出级输出电流信号。

OTA电路的特点是具有高增益、高带宽和高输入阻抗等优点。它可以通过调整电流控制端的电流来实现不同的转换特性，如电流-电压转换和电压-电流转换。

在电路设计中，OTA电路常用于模拟信号处理中的运算放大器、滤波器、比较器等电路中。它广泛应用于各种领域，如音频处理、通信系统、传感器接口等。

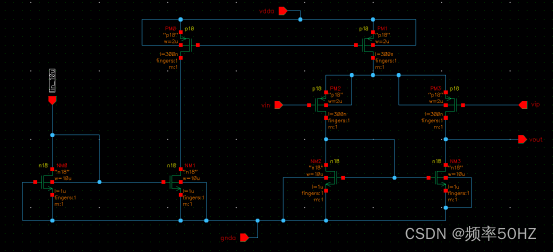

先搭建OTA 电路，电路图如下，还不会使用virtuoso工具的先阅读本专栏前边几章的内容，电路原理图如下：

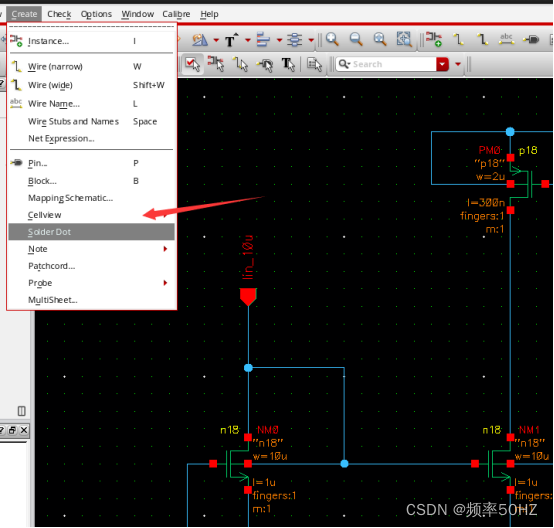

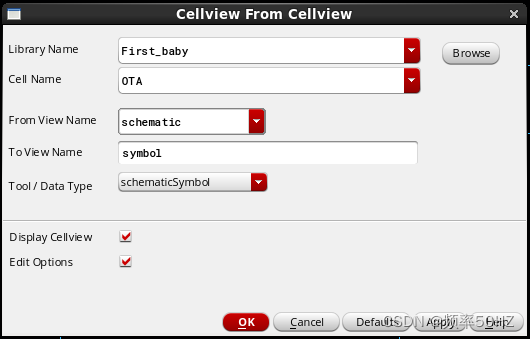

 搭建好OTA的原理图之后，再将其做成symbol，注意这里是点cellview from cellview 如下：

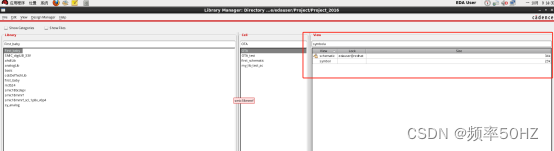

这时候我们的OTAcell就有了两个内容，一个是原理图一个是它的symbol：

 创建好之后，再创建一个cell,用来仿真OTA 可以命名为OTA_test,在新建的原理图中，放入我们刚创建好的OTA symbol，在加上PIN脚，原理图如下：

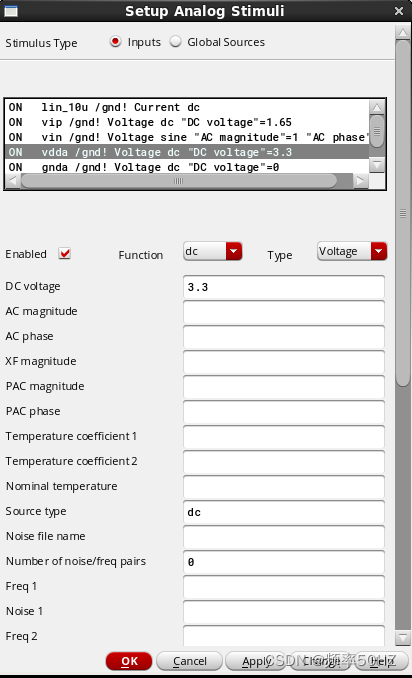

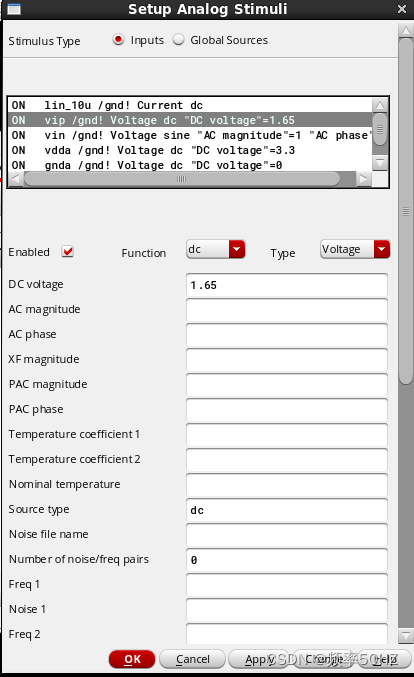

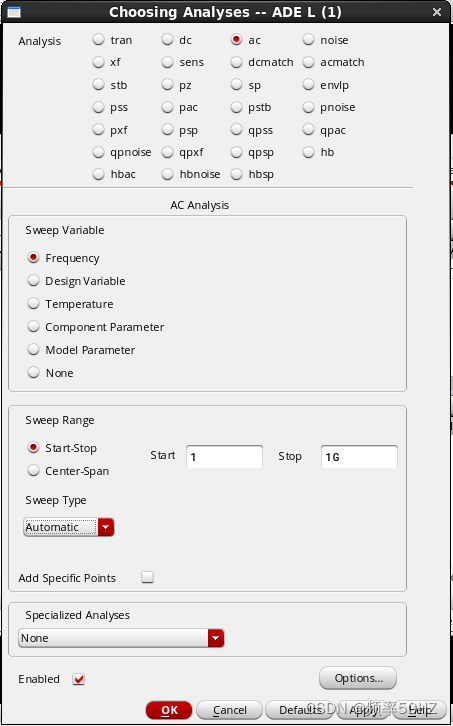

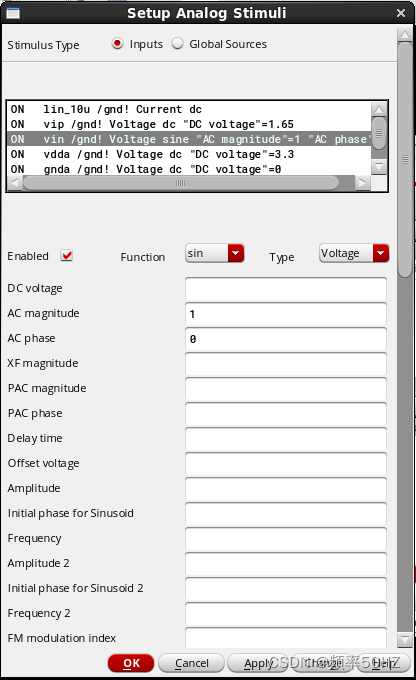

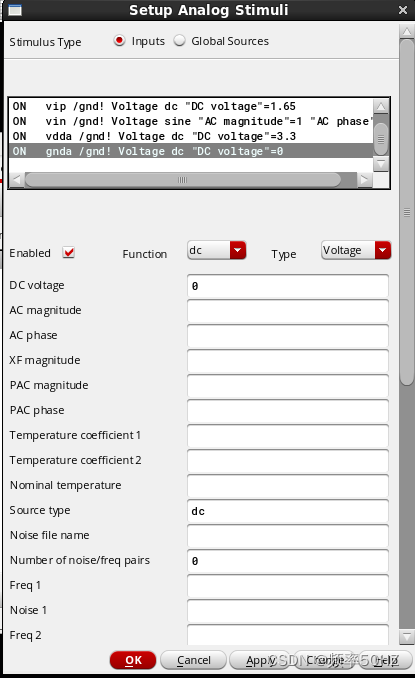

画好图之后，开始仿真： 先设置初始输出，在set up中：

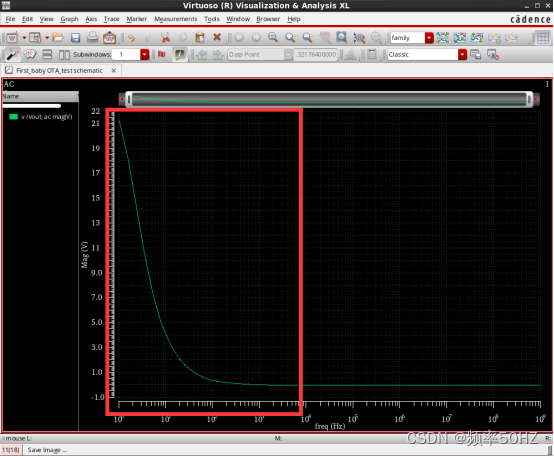

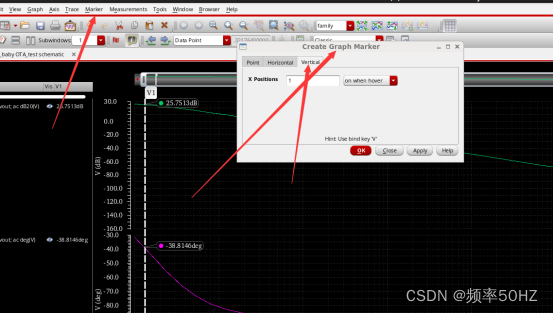

Ok，开始仿真，点击result就行交流仿真，让我们看一下频率响应和相位响应：

可以看出，在低频是增益在20左右 ，然后随着频率增大急剧下降，可见效果不好，可能是管子设置有问题，不过趋势还是正确的，以后有待加强手算功底。
