【51单片机】 蜂鸣器发声程序

蜂鸣器分为有源和无源，这个源是震荡源。
有源的直接给高电平就可以响（也有低电平驱动）。
无源的还需要通过给一个持续到震荡源才能作用。

51单片机开发板上的蜂鸣器通常是无源的。以下是蜂鸣器发声程序。

#include<reg51.h>
sbit beep = P1^5;	   //定义P1_5为蜂鸣器端口
void delay(unsigned int i)		//延时程序
{
	while(i--);
}
void main()	   //主程序
{
		while(1)	//while无限循环
		{
				beep = ~beep;  //蜂鸣器程序取反
				delay(100);
		}
}

注意：如果程序烧录完后蜂鸣器未起作用，请检查开发板原理图上 蜂鸣器连接的I/O口，上面程序中蜂鸣器连接的是P1^5。

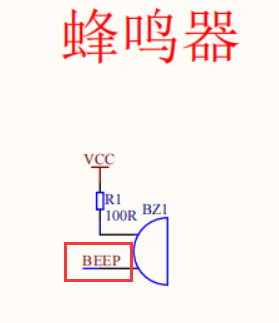

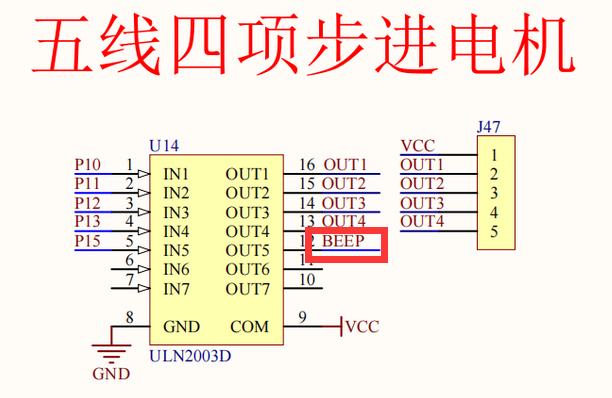

以下是我的开发板上的原理图，蜂鸣器的BEEP连接口并非是直连单片机I/O口，而是通过ULN2003模块IN5口输入连接。
