写资料、论文用

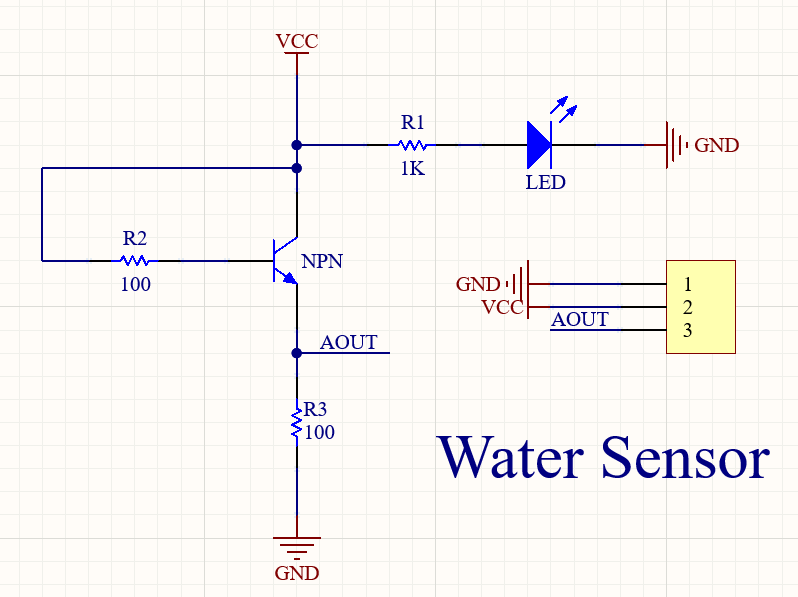

2022年5月23日应要求,重新更新了一张,主要还是平行导线没有找到太好的方法,所以就随便画了几根主线代替一下,如果有更好的办法可以留言我。
另外,为了照顾一些不需要字母出现在原理图中的伙伴,所以新图把字母放在最上面,如果有需要可以截掉。
当然,我个人感觉的话还是第一张看起来好一些,所以就随便把第一张保留下来,为免需要。

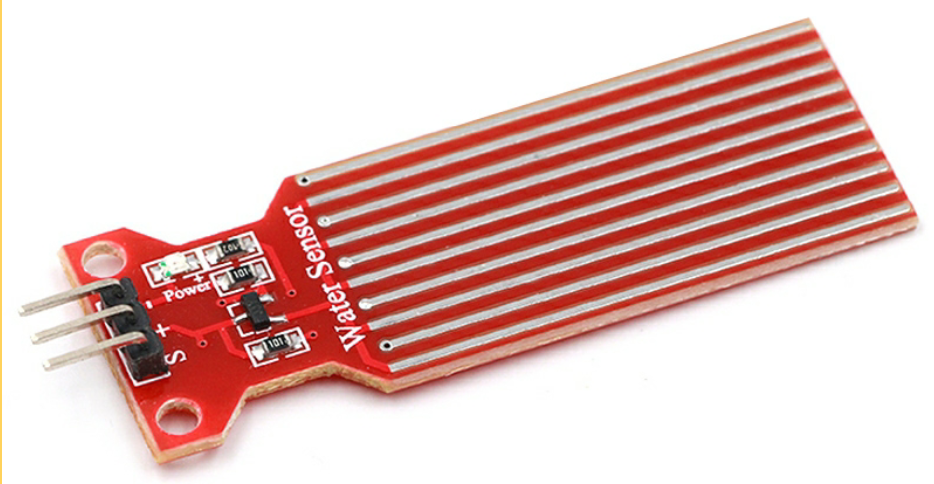

.....吧啦吧啦了这么多,这发文助手还是说我篇幅短,内容质量低,没办法,再吧啦吧啦一下。聊聊为什么会有这篇文章,主要还是自己做毕业设计的时候用到了这个传感器,写论文的时候找了半天的原理图没有找到,为了自己论文不太空洞,只能对着板子抄一下了,抄完顺便分享一下。
