AI学习笔记（10）---《分类判决界面---位势函数法》

分类判决界面---位势函数法

一、算法原理

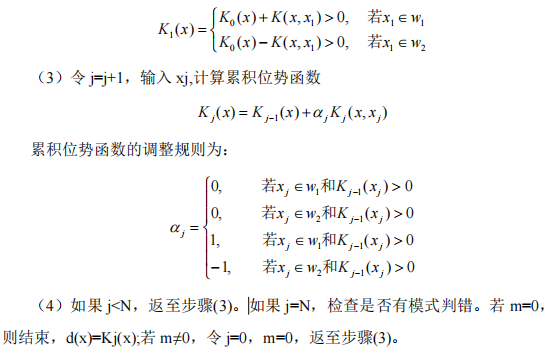

位势函数算法是利用物理概念，通过训练模式对特征空间中的累积位势函数修正，使累积位势函数对训练模式具有正确分类的性质，从而以其作为判别函数。由于位势函数是非线性的，所以由位势函数训练算法产生的判别函数是非线性的。该方法可用于非线性可分情况，也可用于线性可分情况。位势函数选取的灵活性使位势函数法有很强的分类能力。设训练模式集为{x1, x2, ..., xN}它们分属 w1 和 w2 类，定义一个位势函数K(x, xj)。初始化，令特征空间中各点处的初始累积位势函数 K0(x)=0，判错计数 m=0。令 j=1，输人训练模式 x1，使累积位势函数

其他分类判决界面方法见

分类判决界面---W-H、H-K算法

二、实验要求

已知两类训练样本:

w1：x1 = (1, 1)，x2 = (2, 1)

w2：x3 = (-1, -1)，x4 = (-2, -1)

采用位势函数法编程实现分类器设计

三、实验程序

main.m文件

%% 判别域代数界面方程法
clc;
close all;

%% 位势函数法
% 数据
Y = [1, 1; 2, 1; -1, -1; -2, -1];
% 标签
Label = [1 1 2 2];
% 位势函数法求判决界面
[Kx,alpha] = potential_function(Y, Label);
disp("位势函数表达式:");
disp(Kx);
disp("alpha数值：");
disp(alpha);
% 画图
figure()
x1 = Y(:, 1);
y1 = Y(:, 2);
N2 = size(Label,2);
% 绘制判决界面
x = [-3 3];
y = -x;
plot(x,y,'black')
hold on
% 绘制数据散点图
for i = 1:N2
    if Label(i) == 1
        scatter(x1(i),y1(i),"filled","o",'g');
        hold on
    end
    if Label(i) == 2
        scatter(x1(i),y1(i),"filled","o",'b');
        hold on
    end
end
axis([-3, 3, -2, 2]);

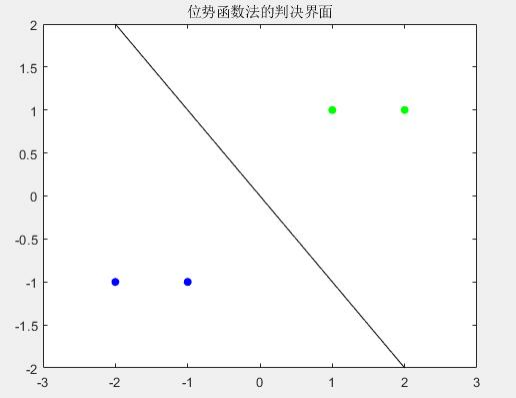

title('位势函数法的判决界面');

potential_function.m文件

function [K, alpha] = potential_function(samples, labels)
    %%%%%%%%%% Begin %%%%%%%%%%
    %% 初始化
    K0 = 0;                      %累积位势
    j = 1;                       %训练次数
    m = 0;                       %判错次数

    j_max = 100;                 %最大的循环次数

    [row, col] = size(samples);

    syms x1 x2 real;             %定义符号常量

    %% j=1的累积位势函数
    K = K0 + potential([x1 x2], samples(1, :));

    j = j + 1;
    K_old = K;

    while 1
        for i = 1 : row
            %% 逐次训练
            x1 = samples(i, 1);
            x2 = samples(i, 2);
            K_V = subs(K_old);      %将符号表达式中的符号变量替换为指定的值

            syms x1 x2 real;        %定义符号常量
            K = potential([x1 x2], samples(i, :));

            % 计算赏罚因子
            if labels(i) == 1 && K_V > 0
                alpha = 0;
            elseif labels(i) == -1 && K_V < 0
                alpha = 0;
            elseif labels(i) == 1 && K_V <= 0
                alpha = 1;
            elseif labels(i) == -1 && K_V >= 0
                alpha = -1;
            end

            % 迭代累积位势
            K_new = K_old + alpha * K;

            K_old = K_new;

            % 累加错判次数
            m = m + abs(alpha);

            % 循环控制
            if j < j_max
                j = j + 1;
            else
                disp('已到最大迭代次数');
                break
            end
        end

        %% 总检查：训练可否结束
        if m == 0
            K = K_new;
            break
        else
            m = 0;
        end

    end

    %%%%%%%%%% End %%%%%%%%%%

end

function [result] = potential(X,Xk)
    result = exp(-(X(1)-Xk(1)) ^2 - (X(2)-Xk(2))^2);
    %result = exp(-norm(X-Xk,2));
end
