用proteus仿真，用IAR编译生成hex文件下载（需要proteus与IAR的联合可以私信我）

msp430单片机与51单片机不一样。msp430单片机需要配置输入或者输出模式，然后才是高低电平的输出，并且配置之前需要关闭看门狗。并且不能像51单片机一样操作一位IO口只能操作8位IO口。

使端口P20的LED以500ms闪烁。

主函数

#include  <msp430x24x.h>
#define LED8PORT        P2OUT                   //P2接8个LED灯
#define LED8SEL         P2SEL                   //P2接8个LED灯
#define LED8DIR         P2DIR                   //P2接8个LED灯
//IAR软件的延时函数
#define CPU_F ((double)8000000)//8M
#define delay_us(x) __delay_cycles((long)(CPU_F*(double)x/1000000.0)) //us延时
#define delay_ms(x) __delay_cycles((long)(CPU_F*(double)x/1000.0)) //ms延时

void Port_Init()
{
  LED8SEL = 0x00;                     //设置IO口为普通I/O模式
  LED8DIR = 0x01;                     //设置IO口P20的方向为输出
  LED8PORT = 0x01;                     //P20口初始设置为高电平
}

void main()
{
  WDTCTL = WDTPW + WDTHOLD;//关闭看门狗
  Port_Init();
  while(1)
  {
     LED8PORT = 0x01;//输出高电平
     delay_ms(100);
     LED8PORT =0x00;//输出低电平
     delay_ms(100);
  }
}

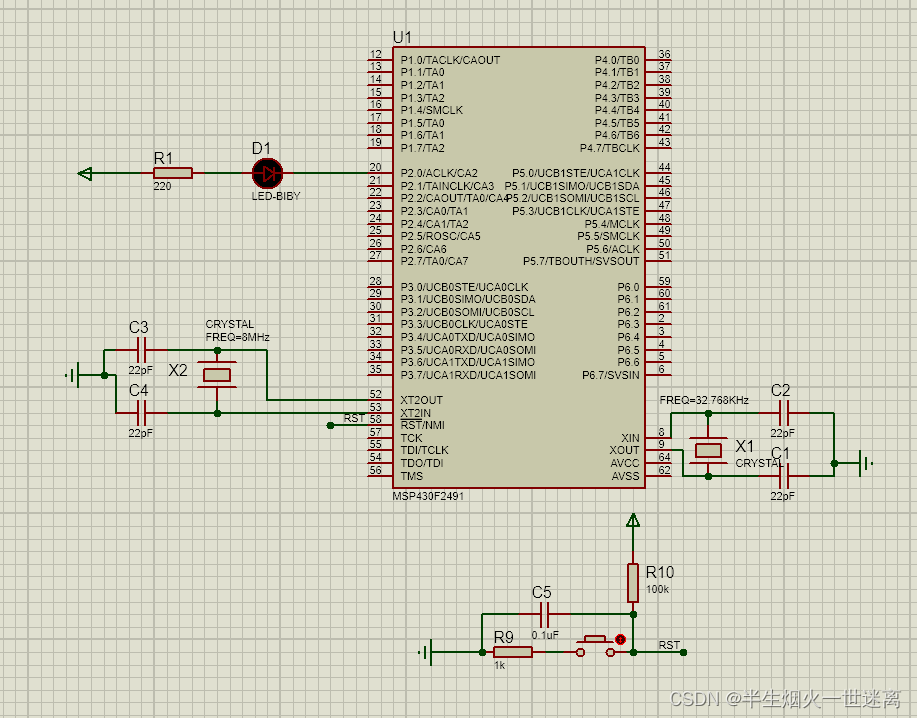

msp430最小系统proteus仿真图
