Docker网络

默认网络

安装 Docker 以后，会默认创建三种网络，可以通过 docker network ls 查看

[root@test ~]# docker network ls
NETWORK ID     NAME      DRIVER    SCOPE
6f24f7cbfa10   bridge    bridge    local
2dc34a1c0f04   host      host      local
80147a6b6933   none      null      local

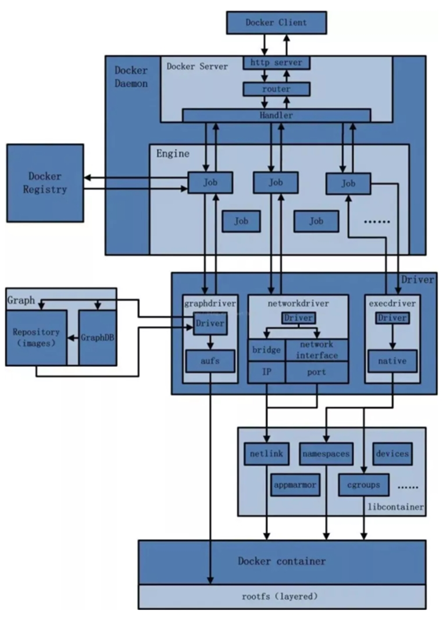

Docker提供了几种网络模式，用于管理容器之间的通信和与外部网络的连接。下面是几种常见的网络模式及其原理：

桥接模式（Bridge）：桥接模式是Docker默认的网络模式。在桥接模式下，Docker会为每个容器创建一个虚拟网络接口，并通过一个虚拟交换机连接这些接口。容器可以相互通信，也可以通过主机的网络接口连接到外部网络。
主机模式（Host）：主机模式下，容器与主机共享网络栈，即容器使用主机的网络接口和IP地址。这意味着容器可以直接使用主机的网络功能，但也可能导致端口冲突和安全风险。
无网络模式（None）：无网络模式下，容器没有网络接口和连接，只能与其他容器进行通信。这种模式适用于一些特殊需求，如只需要容器之间的通信，而不需要与外部网络连接的情况。
覆盖网络模式（Overlay）：覆盖网络模式用于在多个Docker主机之间创建一个虚拟网络，容器可以跨主机进行通信。这种模式通常用于构建分布式应用程序或容器集群。

这些网络模式可以根据实际需求进行选择和配置，以满足容器之间和容器与外部网络的通信需求。

在这里插入图片描述

- bridge模式：使用--network  bridge指定，默认使用docker0
- host模式：使用--network host指定
- none模式：使用--network none指定
- container模式：使用--network container:NAME或者容器ID指定

容器实例内默认网络IP生产规则

先启动两个ubuntu容器实例

[root@test ~]# docker run -it --name u1 ubuntu bash
Unable to find image 'ubuntu:latest' locally
latest: Pulling from library/ubuntu
3153aa388d02: Pull complete
Digest: sha256:0bced47fffa3361afa981854fcabcd4577cd43cebbb808cea2b1f33a3dd7f508
Status: Downloaded newer image for ubuntu:latest
root@ab3aff38e17c:/# ^C
root@ab3aff38e17c:/# exit
exit
[root@test ~]# docker run -it --name u2 ubuntu bash
root@53685573c8cd:/# exit
exit

$ docker inspect 容器ID or 容器名字

[root@test ~]# docker start u1
u1
[root@test ~]# docker inspect u1| tail -n 20
            "Networks": {
                "bridge": {
                    "IPAMConfig": null,
                    "Links": null,
                    "Aliases": null,
                    "NetworkID": "6f24f7cbfa10048e76b574ec90900abadf9fefbe49a2df57f356d43cecdaf33a",
                    "EndpointID": "60b9e3c0386bdbc7779b66a27b3d2f0e06136081cb9eae7a99801ae9d0a8707b",
                    "Gateway": "172.17.0.1",
                    "IPAddress": "172.17.0.2",
                    "IPPrefixLen": 16,
                    "IPv6Gateway": "",
                    "GlobalIPv6Address": "",
                    "GlobalIPv6PrefixLen": 0,
                    "MacAddress": "02:42:ac:11:00:02",
                    "DriverOpts": null
                }
            }
        }
    }
]
[root@test ~]# docker start u2
u2
[root@test ~]# docker inspect u2| tail -n 20
            "Networks": {
                "bridge": {
                    "IPAMConfig": null,
                    "Links": null,
                    "Aliases": null,
                    "NetworkID": "6f24f7cbfa10048e76b574ec90900abadf9fefbe49a2df57f356d43cecdaf33a",
                    "EndpointID": "4ac287832bd590e3758c60f5beef97e294d16fcc6cded9b2c3ffbc30a0a02429",
                    "Gateway": "172.17.0.1",
                    "IPAddress": "172.17.0.3",
                    "IPPrefixLen": 16,
                    "IPv6Gateway": "",
                    "GlobalIPv6Address": "",
                    "GlobalIPv6PrefixLen": 0,
                    "MacAddress": "02:42:ac:11:00:03",
                    "DriverOpts": null
                }
            }
        }
    }
]

关闭u2实例，新建u3，查看ip变化

[root@test ~]# docker run -it --name u3 ubuntu bash
root@db76ae3a6f5d:/# exit
exit
[root@test ~]# docker start u3
u3
[root@test ~]# docker inspect u3| tail -n 20
            "Networks": {
                "bridge": {
                    "IPAMConfig": null,
                    "Links": null,
                    "Aliases": null,
                    "NetworkID": "6f24f7cbfa10048e76b574ec90900abadf9fefbe49a2df57f356d43cecdaf33a",
                    "EndpointID": "c67f166e2c399d62ada2d58a7a274f161378aa0a9c9c352e7907c3f2a7f8df45",
                    "Gateway": "172.17.0.1",
                    "IPAddress": "172.17.0.3",
                    "IPPrefixLen": 16,
                    "IPv6Gateway": "",
                    "GlobalIPv6Address": "",
                    "GlobalIPv6PrefixLen": 0,
                    "MacAddress": "02:42:ac:11:00:03",
                    "DriverOpts": null
                }
            }
        }
    }
]

docker容器内部的ip是有可能会发生改变的

Bridge 网络模式

Docker 服务默认会创建一个 docker0 网桥（其上有一个 docker0 内部接口），该桥接网络的名称为docker0，它在内核层连通了其他的物理或虚拟网卡，这就将所有容器和本地主机都放到同一个物理网络。Docker 默认指定了 docker0 接口的 IP 地址和子网掩码，让主机和容器之间可以通过网桥相互通信。

在该模式中，Docker 守护进程创建了一个虚拟以太网桥 docker0，新建的容器会自动桥接到这个接口，附加在其上的任何网卡之间都能自动转发数据包。

默认情况下，守护进程会创建一对对等虚拟设备接口 veth pair，将其中一个接口设置为容器的 eth0 接口（容器的网卡），另一个接口放置在宿主机的命名空间中，以类似 vethxxx 这样的名字命名，从而将宿主机上的所有容器都连接到这个内部网络上。

运行一个基于 busybox 镜像构建的容器 bbox01，查看 ip addr：

[root@test ~]# docker run -it --name bbox01 busybox
Unable to find image 'busybox:latest' locally
latest: Pulling from library/busybox
809d8e20e203: Pull complete
Digest: sha256:2376a0c12759aa1214ba83e771ff252c7b1663216b192fbe5e0fb364e952f85c
Status: Downloaded newer image for busybox:latest
/ # ip addr
1: lo: <LOOPBACK,UP,LOWER_UP> mtu 65536 qdisc noqueue qlen 1000
    link/loopback 00:00:00:00:00:00 brd 00:00:00:00:00:00
    inet 127.0.0.1/8 scope host lo
       valid_lft forever preferred_lft forever
26: eth0@if27: <BROADCAST,MULTICAST,UP,LOWER_UP,M-DOWN> mtu 1500 qdisc noqueue
    link/ether 02:42:ac:11:00:06 brd ff:ff:ff:ff:ff:ff
    inet 172.17.0.6/16 brd 172.17.255.255 scope global eth0
       valid_lft forever preferred_lft forever
/ #

守护进程还会从网桥 docker0 的私有地址空间中分配一个 IP 地址和子网给该容器，并设置 docker0 的 IP 地址为容器的默认网关。也可以安装 yum install -y bridge-utils 以后，通过 brctl show 命令查看网桥信息

[root@test ~]# yum install -y bridge-utils
[root@test ~]# brctl show
bridge name	bridge id		STP enabled	interfaces
docker0		8000.02428fef6e06	no		veth155aaec
							vethad8699e
							vethc94dda7
							vethda06ae9
							vethded9001

对于每个容器的 IP 地址和 Gateway 信息，我们可以通过 docker inspect 容器名称|ID 进行查看，在 NetworkSettings 节点中可以看到详细信息

[root@test ~]# docker network inspect bridge
[
    {
        "Name": "bridge",
        "Id": "6f24f7cbfa10048e76b574ec90900abadf9fefbe49a2df57f356d43cecdaf33a",
        "Created": "2023-07-11T07:22:15.715138449Z",
        "Scope": "local",
        "Driver": "bridge",
        "EnableIPv6": false,
        "IPAM": {
            "Driver": "default",
            "Options": null,
            "Config": [
                {
                    "Subnet": "172.17.0.0/16",
                    "Gateway": "172.17.0.1"
                }
            ]
        },
        "Internal": false,
        "Attachable": false,
        "Ingress": false,
        "ConfigFrom": {
            "Network": ""
        },
        "ConfigOnly": false,
        "Containers": {
            "19d14c2fdb62b0b30e33e9fa5f95813ae949cdba450f3b942a152cbf03ad9b45": {
                "Name": "db1",
                "EndpointID": "c230a062220ca20aca60fbe4d5f987eb4c6909f6967b918f51ac31cd1620f613",
                "MacAddress": "02:42:ac:11:00:03",
                "IPv4Address": "172.17.0.3/16",
                "IPv6Address": ""
            },
            "2715db54f63af6991cf200dd25ec8bb035ad367c98994abd054727b831e61edb": {
                "Name": "bbox01",
                "EndpointID": "5801b8ff13e9adabb55a39fd5cb3d6d8124af807311f10bf05f842c621952637",
                "MacAddress": "02:42:ac:11:00:06",
                "IPv4Address": "172.17.0.6/16",
                "IPv6Address": ""
            },
            "3f2d71eecb6cd747ce694ecaa4bab58a22360886002837ea65f2659cd61119d6": {
                "Name": "db3",
                "EndpointID": "a2630ab3ef3836884fe855cbd99af08fabab7424134bfa67e886329db4a45430",
                "MacAddress": "02:42:ac:11:00:05",
                "IPv4Address": "172.17.0.5/16",
                "IPv6Address": ""
            },
            "6fad6aa97b03adf3a613e5109792c0c1d35f0d076ea9a097d3f645d54139eec9": {
                "Name": "db2",
                "EndpointID": "a74cc32c585de49e1799311dd74791070b4fce3a1c8ad06c57a27de6363593fd",
                "MacAddress": "02:42:ac:11:00:04",
                "IPv4Address": "172.17.0.4/16",
                "IPv6Address": ""
            },
            "9b45a8a658434d43a73857ab3d3f98bfaaeb8b9bc4b15a20bcfbba74ff6b3439": {
                "Name": "dbdata",
                "EndpointID": "fb6974276d93659c2bbaaf9cb74e51a4a120970ff842f0d52295a272ccd7129e",
                "MacAddress": "02:42:ac:11:00:02",
                "IPv4Address": "172.17.0.2/16",
                "IPv6Address": ""
            }
        },
        "Options": {
            "com.docker.network.bridge.default_bridge": "true",
            "com.docker.network.bridge.enable_icc": "true",
            "com.docker.network.bridge.enable_ip_masquerade": "true",
            "com.docker.network.bridge.host_binding_ipv4": "0.0.0.0",
            "com.docker.network.bridge.name": "docker0",
            "com.docker.network.driver.mtu": "1500"
        },
        "Labels": {}
    }
]

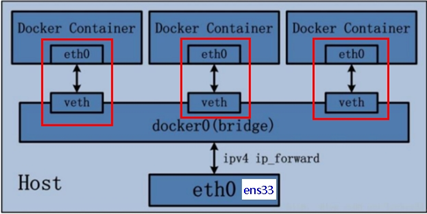

Bridge说明

Docker使用Linux桥接，在宿主机虚拟一个Docker容器网桥(docker0)，Docker启动一个容器时会根据Docker网桥的网段分配给容器一个IP地址，称为Container-IP，同时Docker网桥是每个容器的默认网关。因为在同一宿主机内的容器都接入同一个网桥，这样容器之间就能够通过容器的Container-IP直接通信。
docker run 的时候，没有指定network的话默认使用的网桥模式就是bridge，使用的就是docker0。在宿主机ifconfig,就可以看到docker0和自己create的network(后面讲)eth0，eth1，eth2……代表网卡一，网卡二，网卡三……，lo代表127.0.0.1，即localhost，inet addr用来表示网卡的IP地址
网桥docker0创建一对对等虚拟设备接口一个叫veth，另一个叫eth0，成对匹配。
- 整个宿主机的网桥模式都是docker0，类似一个交换机有一堆接口，每个接口叫veth，在本地主机和容器内分别创建一个虚拟接口，并让他们彼此联通（这样一对接口叫veth pair）；
- 每个容器实例内部也有一块网卡，每个接口叫eth0；
- docker0上面的每个veth匹配某个容器实例内部的eth0，两两配对，一一匹配。

在这里插入图片描述

通过上述，将宿主机上的所有容器都连接到这个内部网络上，两个容器在同一个网络下,会从这个网关下各自拿到分配的ip，此时两个容器的网络是互通的。

查看所有 bridge 网络模式下的容器，在 Containers 节点中可以看到容器名称

关于 bridge 网络模式的使用，只需要在创建容器时通过参数 --net bridge 或者 --network bridge 指定即可，当然这也是创建容器默认使用的网络模式，也就是说这个参数是可以省略的

Bridge 桥接模式的实现步骤主要如下：

Docker Daemon 利用 veth pair 技术，在宿主机上创建一对对等虚拟网络接口设备，假设为 veth0 和 veth1。而 veth pair 技术的特性可以保证无论哪一个 veth 接收到网络报文，都会将报文传输给另一方。
Docker Daemon 将 veth0 附加到 Docker Daemon 创建的 docker0 网桥上。保证宿主机的网络报文可以发往 veth0；
Docker Daemon 将 veth1 添加到 Docker Container 所属的 namespace 下，并被改名为 eth0。如此一来，宿主机的网络报文若发往 veth0，则立即会被 Container 的 eth0 接收，实现宿主机到 Docker Container 网络的联通性；同时，也保证 Docker Container 单独使用 eth0，实现容器网络环境的隔离性。

Host 网络模式

容器不会获得一个独立的Network Namespace，而是和宿主机共用一个Network Namespace。容器将不会虚拟出自己的网卡而使用宿主机的IP和端口。

docker run -d --network host --name tomcat83 billygoo/tomcat8-jdk8

# 查看容器实例内部
[root@test ~]# docker inspect tomcat83 | tail -n 20
            "Networks": {
                "host": {
                    "IPAMConfig": null,
                    "Links": null,
                    "Aliases": null,
                    "NetworkID": "2dc34a1c0f045de9d4f92334e27325912f47f228de3c9ed680385bf1247a4b48",
                    "EndpointID": "bc0c47dab8947cb1d0667b30dc4cecaa836c1a8f4ce4e429cb0fea9a86b48d9a",
                    "Gateway": "",
                    "IPAddress": "",
                    "IPPrefixLen": 0,
                    "IPv6Gateway": "",
                    "GlobalIPv6Address": "",
                    "GlobalIPv6PrefixLen": 0,
                    "MacAddress": "",
                    "DriverOpts": null
                }
            }
        }
    }
]

没有设置-p的端口映射了，如何访问启动的tomcat83？

http://宿主机IP:8080/

[root@test ~]# curl http://127.0.0.1:8080

<!DOCTYPE html>
<html lang="en">
    <head>
        <meta charset="UTF-8" />
        <title>Apache Tomcat/8.0.53</title>
        <link href="favicon.ico" rel="icon" type="image/x-icon" />
        <link href="favicon.ico" rel="shortcut icon" type="image/x-icon" />
        <link href="tomcat.css" rel="stylesheet" type="text/css" />
    </head>
    ...

所以容器共享宿主机网络IP，这样的好处是外部主机与容器可以直接通信。

None 网络模式

在none模式下，并不为Docker容器进行任何网络配置。也就是说，这个Docker容器没有网卡、IP、路由等信息，只有一个lo。需要我们自己为Docker容器添加网卡、配置IP等。

禁用网络功能，只有lo标识(就是127.0.0.1表示本地回环)

[root@test ~]# docker run -d -p 8084:8080 --network none --name tomcat84 billygoo/tomcat8-jdk8
bca3fd1c4a6502e30154c4de69d3ce2cfba3fe39480fd99c4e266f0072a56fe6
[root@test ~]# docker inspect tomcat84 | tail -n 20
            "Networks": {
                "none": {
                    "IPAMConfig": null,
                    "Links": null,
                    "Aliases": null,
                    "NetworkID": "80147a6b6933fe9d3a6b15fb75e671f1c011b9fc3e06dc8622e49e5ed28e8df5",
                    "EndpointID": "005a23aae4e1a74128f4dd1fbf97af1b80cae21f0ffc1d715fee8e049602fe1f",
                    "Gateway": "",
                    "IPAddress": "",
                    "IPPrefixLen": 0,
                    "IPv6Gateway": "",
                    "GlobalIPv6Address": "",
                    "GlobalIPv6PrefixLen": 0,
                    "MacAddress": "",
                    "DriverOpts": null
                }
            }
        }
    }
]

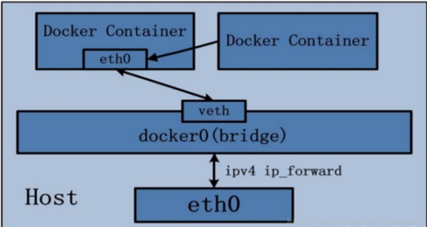

Container ⽹络模式

新建的容器和已经存在的一个容器共享一个网络ip配置而不是和宿主机共享。新创建的容器不会创建自己的网卡，配置自己的IP，而是和一个指定的容器共享IP、端口范围等。同样，两个容器除了网络方面，其他的如文件系统、进程列表等还是隔离的。

在这里插入图片描述

启动Alpine

Alpine操作系统是一个面向安全的轻型 Linux发行版

[root@test ~]# docker run -it --name alpine1  alpine /bin/sh
Unable to find image 'alpine:latest' locally
latest: Pulling from library/alpine
31e352740f53: Already exists
Digest: sha256:82d1e9d7ed48a7523bdebc18cf6290bdb97b82302a8a9c27d4fe885949ea94d1
Status: Downloaded newer image for alpine:latest
/ # ip addr
1: lo: <LOOPBACK,UP,LOWER_UP> mtu 65536 qdisc noqueue state UNKNOWN qlen 1000
    link/loopback 00:00:00:00:00:00 brd 00:00:00:00:00:00
    inet 127.0.0.1/8 scope host lo
       valid_lft forever preferred_lft forever
42: eth0@if43: <BROADCAST,MULTICAST,UP,LOWER_UP,M-DOWN> mtu 1500 qdisc noqueue state UP
    link/ether 02:42:ac:11:00:02 brd ff:ff:ff:ff:ff:ff
    inet 172.17.0.2/16 brd 172.17.255.255 scope global eth0
       valid_lft forever preferred_lft forever
/ #


[root@test ~]# docker run -it --network container:alpine1 --name alpine2  alpine /bin/sh
/ # ip addr
1: lo: <LOOPBACK,UP,LOWER_UP> mtu 65536 qdisc noqueue state UNKNOWN qlen 1000
    link/loopback 00:00:00:00:00:00 brd 00:00:00:00:00:00
    inet 127.0.0.1/8 scope host lo
       valid_lft forever preferred_lft forever
44: eth0@if45: <BROADCAST,MULTICAST,UP,LOWER_UP,M-DOWN> mtu 1500 qdisc noqueue state UP
    link/ether 02:42:ac:11:00:02 brd ff:ff:ff:ff:ff:ff
    inet 172.17.0.2/16 brd 172.17.255.255 scope global eth0
       valid_lft forever preferred_lft forever
/ #

假如此时关闭alpine1，再看看alpine2

[root@test ~]# docker stop alpine1
alpine1

/ # ip addr
1: lo: <LOOPBACK,UP,LOWER_UP> mtu 65536 qdisc noqueue state UNKNOWN qlen 1000
    link/loopback 00:00:00:00:00:00 brd 00:00:00:00:00:00
    inet 127.0.0.1/8 scope host lo
       valid_lft forever preferred_lft forever
/ #

[外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传(img-lTt8VMM0-1689323325504)(Docker基础——网络配置.assets/image-20230714105946363.png)]

自定义网络模式

自定义桥接网络,自定义网络默认使用的是桥接网络bridge

新建自定义网络

[root@test ~]# docker network create zk_network
7fc25b7da1b5c1cf32e51f58ed617d6e31c06f3cb7c0d92cf0f67303836d2650
[root@test ~]# docker network ls
NETWORK ID     NAME         DRIVER    SCOPE
6f24f7cbfa10   bridge       bridge    local
2dc34a1c0f04   host         host      local
80147a6b6933   none         null      local
7fc25b7da1b5   zk_network   bridge    local

新建容器加入上一步新建的自定义网络

[root@test ~]# docker run -d -p 8081:8080 --network zk_network --name tomcat81 billygoo/tomcat8-jdk8
0739ecb41385379498fbca63e5ce3b4ae07480b5c22e3e4660cbb90c5f838e7c
[root@test ~]# docker run -d -p 8082:8080 --network zk_network --name tomcat82 billygoo/tomcat8-jdk8
84e438e30c4b40a4a9b0cdd97ce78625733f5e60760d953ac2cabbaf28e59809

互相ping测试

[root@test ~]# docker exec -it tomcat81 bash
root@0739ecb41385:/usr/local/tomcat# ping tomcat82
PING tomcat82 (172.18.0.3) 56(84) bytes of data.
64 bytes from tomcat82.zk_network (172.18.0.3): icmp_seq=1 ttl=64 time=0.197 ms
64 bytes from tomcat82.zk_network (172.18.0.3): icmp_seq=2 ttl=64 time=0.109 ms
^C
--- tomcat82 ping statistics ---
2 packets transmitted, 2 received, 0% packet loss, time 1000ms
rtt min/avg/max/mdev = 0.109/0.153/0.197/0.044 ms
root@0739ecb41385:/usr/local/tomcat# ^C
root@0739ecb41385:/usr/local/tomcat# exit
exit
[root@test ~]# docker exec -it tomcat82 bash
root@84e438e30c4b:/usr/local/tomcat# ping tomcat81
PING tomcat81 (172.18.0.2) 56(84) bytes of data.
64 bytes from tomcat81.zk_network (172.18.0.2): icmp_seq=1 ttl=64 time=0.235 ms
64 bytes from tomcat81.zk_network (172.18.0.2): icmp_seq=2 ttl=64 time=0.101 ms
64 bytes from tomcat81.zk_network (172.18.0.2): icmp_seq=3 ttl=64 time=0.130 ms
^C
--- tomcat81 ping statistics ---
3 packets transmitted, 3 received, 0% packet loss, time 2000ms
rtt min/avg/max/mdev = 0.101/0.155/0.235/0.058 ms
root@84e438e30c4b:/usr/local/tomcat# exit
exit

自定义网络本身就维护好了主机名和ip的对应关系（ip和域名都能通）

Docker平台架构

从其架构和运行流程来看，Docker 是一个 C/S 模式的架构，后端是一个松耦合架构，众多模块各司其职。

Docker 运行的基本流程为：

1 用户是使用 Docker Client 与 Docker Daemon 建立通信，并发送请求给后者。

2 Docker Daemon 作为 Docker 架构中的主体部分，首先提供 Docker Server 的功能使其可以接受 Docker Client 的请求。

3 Docker Engine 执行 Docker 内部的一系列工作，每一项工作都是以一个 Job 的形式的存在。

4 Job 的运行过程中，当需要容器镜像时，则从 Docker Registry 中下载镜像，并通过镜像管理驱动 Graph driver将下载镜像以Graph的形式存储。

5 当需要为 Docker 创建网络环境时，通过网络管理驱动 Network driver 创建并配置 Docker 容器网络环境。

6 当需要限制 Docker 容器运行资源或执行用户指令等操作时，则通过 Execdriver 来完成。

7 Libcontainer是一项独立的容器管理包，Network driver以及Exec driver都是通过Libcontainer来实现具体对容器进行的操作

整体架构

在这里插入图片描述

康小庄

关注

0
点赞
踩
2

收藏

觉得还不错? 一键收藏
0
评论
Docker高级——网络配置

自定义桥接网络,自定义网络默认使用的是桥接网络bridge新建自定义网络新建容器加入上一步新建的自定义网络互相ping测试^C^C自定义网络本身就维护好了主机名和ip的对应关系（ip和域名都能通）
复制链接

扫一扫
