实验目的:
外部中断来控制等亮灭等基础功能
硬件资源:
STM32F4正点原子开发板
F4中断简介:
STM32F4 的每个 IO 都可以作为
外部中断的中断输入口,这点也是 STM32F4 的强大之处。 STM32F407 的中断控制器支持 23
个外部中断/事件请求。每个中断设有状态位,每个中断/事件都有独立的触发和屏蔽设置。
STM32F407 的 23 个外部中断为:
EXTI 线 0~15:对应外部 IO 口的输入中断。
EXTI 线 16:连接到 PVD 输出。
EXTI 线 17:连接到 RTC 闹钟事件。
EXTI 线 18:连接到 USB OTG FS 唤醒事件。
EXTI 线 19:连接到以太网唤醒事件。
EXTI 线 20:连接到 USB OTG HS(在 FS 中配置)唤醒事件。
EXTI 线 21:连接到 RTC 入侵和时间戳事件。
EXTI 线 22:连接到 RTC 唤醒事件。
从上面可以看出, STM32F4 供 IO 口使用的中断线只有 16 个,但是 STM32F4 的 IO 口却
远远不止 16 个,那么 STM32F4 是怎么把 16 个中断线和 IO 口一一对应起来的呢? 于是 STM32

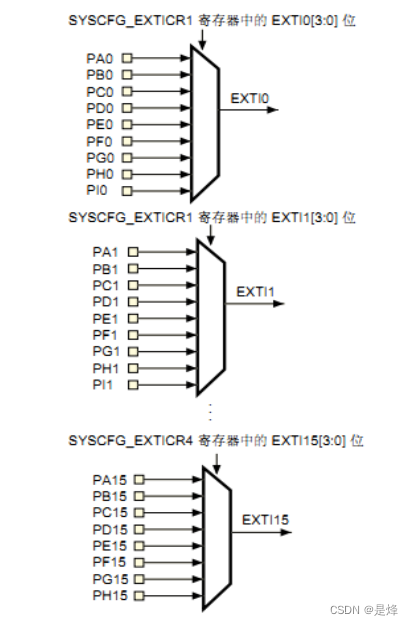

就这样设计, GPIO 的管脚 GPIOx.0~GPIOx.15(x=A,B,C,D,E, F,G,H,I)分别对应中断线 0~15。这样每个中断线对应了最多 9 个 IO 口,以线 0 为例:它对应了 GPIOA.0、 GPIOB.0、 GPIOC.0、GPIOD.0、 GPIOE.0、 GPIOF.0、 GPIOG.0,GPIOH.0,GPIOI.0。而中断线每次只能连接到 1 个 IO口上,这样就需要通过配置来决定对应的中断线配置到哪个 GPIO 上了。下面我们看看 GPIO
跟中断线的映射关系图:
开启中断的步骤:
①使能IO时钟,初始化IO输入(这里是开发板按键的设置)
②设置IO模式,触发条件
GPIO_InitTypeDef GPIO_Initure;
__HAL_RCC_GPIOA_CLK_ENABLE(); //开启GPIOA时钟
__HAL_RCC_GPIOE_CLK_ENABLE(); //开启GPIOE时钟
GPIO_Initure.Pin=GPIO_PIN_0; //PA0
GPIO_Initure.Mode=GPIO_MODE_IT_RISING; //上升沿触发
GPIO_Initure.Pull=GPIO_PULLDOWN;
HAL_GPIO_Init(GPIOA,&GPIO_Initure);
GPIO_Initure.Pin=GPIO_PIN_2|GPIO_PIN_3|GPIO_PIN_4; //PE2,3,4
GPIO_Initure.Mode=GPIO_MODE_IT_FALLING; //下降沿触发
GPIO_Initure.Pull=GPIO_PULLUP;
HAL_GPIO_Init(GPIOE,&GPIO_Initure);
③配置中断优先级(NVIC),使能中断
HAL_NVIC_SetPriority(EXTI0_IRQn,2,0); //抢占优先级为2,子优先级为0
HAL_NVIC_EnableIRQ(EXTI0_IRQn); //使能中断线0
//中断线2-PE2
HAL_NVIC_SetPriority(EXTI2_IRQn,2,1); //抢占优先级为2,子优先级为1
HAL_NVIC_EnableIRQ(EXTI2_IRQn); //使能中断线2
//中断线3-PE3
HAL_NVIC_SetPriority(EXTI3_IRQn,2,2); //抢占优先级为2,子优先级为2
HAL_NVIC_EnableIRQ(EXTI3_IRQn); //使能中断线2
//中断线4-PE4
HAL_NVIC_SetPriority(EXTI4_IRQn,2,3); //抢占优先级为2,子优先级为3
HAL_NVIC_EnableIRQ(EXTI4_IRQn); //使能中断线4
④编写中断服务函数(EXTIX_IRQHandle函数HAL库已经写好了,按照如此照搬即可,HAL_GPIO_EXTI_IRQHandle函数会调用HAL_GPIO_EXTI_Callback中断处理函数)
void EXTI0_IRQHandler(void)
{
HAL_GPIO_EXTI_IRQHandler(GPIO_PIN_0); //调用中断处理公用函数
}
void EXTI2_IRQHandler(void)
{
HAL_GPIO_EXTI_IRQHandler(GPIO_PIN_2); //调用中断处理公用函数
}
void EXTI3_IRQHandler(void)
{
HAL_GPIO_EXTI_IRQHandler(GPIO_PIN_3); //调用中断处理公用函数
}
void EXTI4_IRQHandler(void)
{
HAL_GPIO_EXTI_IRQHandler(GPIO_PIN_4); //调用中断处理公用函数
}
⑤编写中断处理回调函数
void HAL_GPIO_EXTI_Callback(uint16_t GPIO_Pin)
{
delay_ms(100); //消抖
switch(GPIO_Pin)
{
case GPIO_PIN_0:
if(WK_UP==1)
{
LED1=!LED1;//控制LED0,LED1互斥点亮
LED0=!LED1;
}
break;
case GPIO_PIN_2:
if(KEY2==0) //LED1翻转
{
LED1=!LED1;
}
break;
case GPIO_PIN_3:
if(KEY1==0) //同时控制LED0,LED1翻转
{
LED0=!LED0;
LED1=!LED1;
}
break;
case GPIO_PIN_4:
if(KEY0==0)
{
LED0=!LED0;//控制LED0翻转
}
break;
}
}
⑥main函数
int main(void)
{
HAL_Init(); //初始化HAL库
Stm32_Clock_Init(336,8,2,7); //设置时钟,168Mhz
delay_init(168); //初始化延时函数
uart_init(115200); //初始化USART
LED_Init(); //初始化LED
KEY_Init(); //初始化按键
EXTI_Init(); //外部中断初始化
while(1)
{
printf("OK\r\n"); //打印OK提示程序运行
delay_ms(1000); //每隔1s打印一次
}
}
