打灰哥学习嵌入式32的Day 4

今天需要完成的任务：

        一：通过简单的5道题目来回顾一下昨天学习的知识点；

        二：STM32的中断系统

Start：？Start：！

一：通过简单的5道题目来回顾一下昨天学习的知识点

1.PLL锁相环什么作用？

答：倍频。

2.STM32F103ZE单片机中的APB1和APB2的最高频率是多少？

答：【APB1：36MHZ】，【APB2:72MHZ】

3.HSI、HSE、LSI、LSE分别代表什么意思？

答：【高速内部时钟】、【高速外部时钟】、【低速内部时钟】、【低速外部时钟】。

4.STM32F103ZE单片机中的主动单元有哪4个？

答：D-Bus,S-Bus,DMA1,DMA2

5.STM32F103ZE被动单元有哪四个？

答：RAM,Flash,FSMC,AHB到APB的桥。

二：STM32的中断系统

 1.Cortex-M3内核支持256个中断，包括16个内核中断和240个外部中断。

   STM32有84个中断，STM32F103系列有70个中断，有10个内核中断和60个可编程的外部中断。

 2. NVIC（嵌套向量中断控制器）：俗话说相当于大总管，想见皇上得经过他的同意。3个中断来

源：内核其他中断、片上外设（串口、定时器、I2C等）、外部引脚（GPIO）。

此处STM32F103的EXTI因为不是互联网产品，所以有19根线。

3.中断优先级：优先级值越小，优先级越高（与51不同-51的中断优先级是优先级值越大，优先级越高。）把优先级分为两种：抢占优先级和响应优先级。

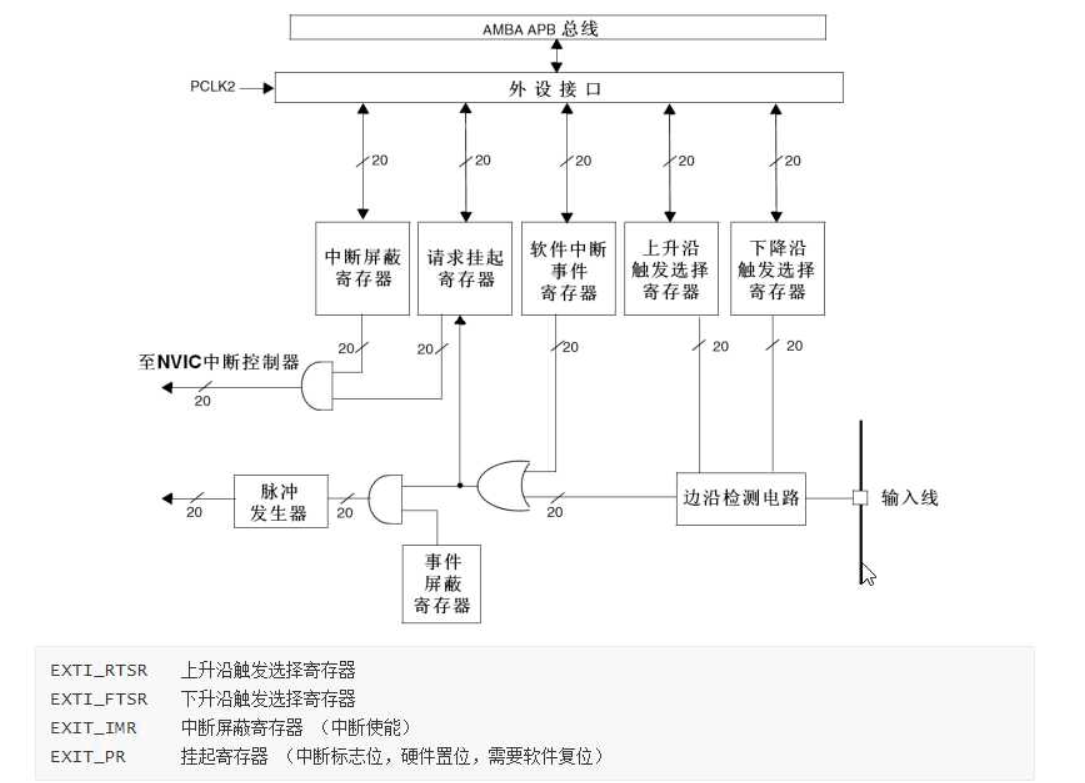

4.EXTI（外部中断控制器）

        EXTI中断流程：

三：按键中断案例

        由自己抄写案例完成。
