应变计测轴扭矩 计算

最新推荐文章于 2024-08-29 14:09:02 发布
最新推荐文章于 2024-08-29 14:09:02 发布
阅读量1.1k 收藏
点赞数
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/qq_51618334/article/details/118270460
版权
本文介绍了一种利用四个应变计测量电机和负载间直径4厘米圆柱轴扭矩的方法。根据拉伸和压缩应变公式，结合轴材料的剪切模量和半径，计算出应变片阻值变化，进而分析扭矩值。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

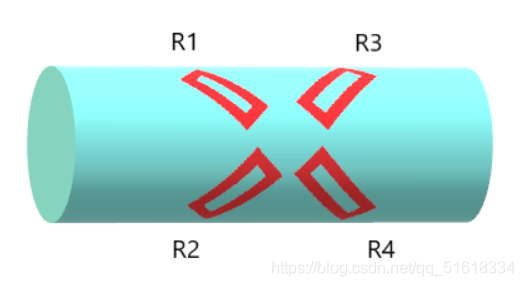

有四个应变计，其规格如下，可用来测量连接电机和负载的直径为4厘米的圆柱轴上的扭矩
在这里插入图片描述
拉伸和压缩应变为 ± T π S a 3 \pm \frac{T}{\pi Sa^3} ±πSa3

最低0.47元/天 解锁文章
qq_51618334
关注
应变计 测量 圆柱轴上的扭矩
qq_51618334的博客
06-27 910
11.． 有四个应变计，其规格如下，可用来测量连接电机和负载的直径为4厘米的圆柱轴上的扭矩。 应变计规格 内阻 120  Ω120\; \Omega120Ω 测量系数 2.1 最大电流 50  mA50\;mA50mA （a）画出应变计在轴上的安装方式和使精度和灵敏度最优的桥式电路图 （b）计算T=103  N⋅mT=10^3 \; N \cdot mT=103N⋅m的转矩下可达到的最大桥不平衡电压: 拉伸和压缩应变为±TtSa3\pm \frac{T}{tSa^3}±tSa3
