计算机组成原理学习笔记第4章 4.6——多体交叉存储器

有诗云：苔花如米小，也学牡丹开。——袁枚
本篇笔记整理：Code_流苏(CSDN)

★观前提示：本专栏笔记内容适合有一定的基础或复习时观看，内容如有错，还请大家评论指出！非常感谢！

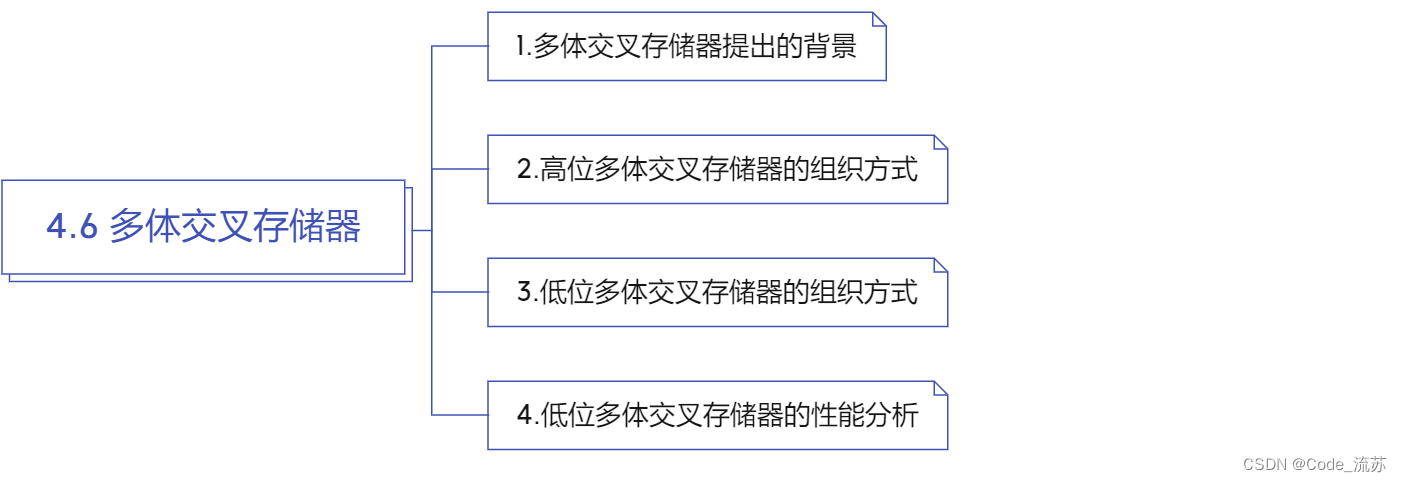

0. 思维导图

1. 多体交叉存储器提出的背景

基本思想是在不提高存储器速率、不扩展数据总线位数的前提下，通过存储芯片的交叉组织，提高CPU单位时间内访问的数据量，从而缓解快速的CPU与慢速的主存之间的速度差异。

★小提示：多体交叉存储器
分高位和低位
因此下面有两种组织方式：
1️⃣高位多体交叉存储器的组织方式；
2️⃣低位多体交叉存储器的组织方式。

2. 高位多体交叉存储器的组织方式

①数据组织特点：相邻地址的数据处于同一存储体
②一个地址寄存器
③多模块串行(不满足局部性原理)
④性能无提升
⑤扩充容量方便

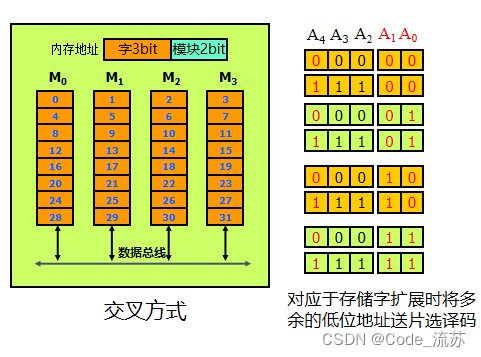

3. 低位多体交叉存储器的组织方式

①数据组织特点：相邻地址处于不同存储体中
②每个存储体均需地址寄存器
③多模块并行(局部性原理)
④性能提升
⑤扩充容量也方便

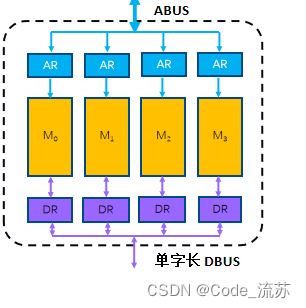

通过4个存储体的并行工作，可实现对存储器的流水线方式访问：

4. 低位多体交叉存储器的性能分析

设存储周期为 T ，总线传送周期为 τ ，交叉模数为m。

流水线方式存取的条件：
T = m τ
即每个模块启动后经过 τ 时间的延时，就可以启动下一个模块。

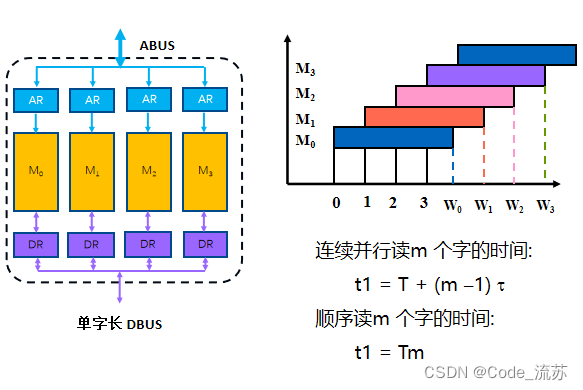

下方右图为 m=4 时，CPU以流水方式访问各存储模块的示意图：

★小总结：在上一节的学习中，学习到了存储扩展的内容，这节内容学到了多体交叉存储器，该存储器可以缓解快速的CPU与慢速的主存之间的速度差异，了解到了多体交叉存储器的组织方式，以及低位的多体交叉存储器的性能分析。通过本节课的学习，对多体交叉存储器有了一定的了解。

笔记内容学习资料：计算机组成原理微课版(谭志虎、秦磊华等编著)
课件资料及视频学习：MOOC计算机组成原理(华中科大)
