浅谈西门子S-1200调试之打通通道

前言

最近，本人接手一个西门子S7-1200PLC项目，其中进行了简单的通道打通，属于入门级操作，仅此记录。

一、DI、DO、AI、AQ是什么

DI（Digital Input）：数字输入，是指控制系统接收的数字信号。这些信号通常来自各种传感器和开关，如限位开关、接近传感器等。DI接口用来检测外部设备的状态，如设备是否开启、是否达到某个位置等。
DO（Digital Output）：数字输出，是指控制系统输出的数字信号。这些信号通常用来控制外部设备，如指示灯、继电器、电磁阀等。DO接口用来改变外部设备的状态，如启动或停止某个设备。
AI（Analog Input）：模拟输入，是指控制系统接收的模拟信号。这些信号通常来自模拟传感器，如温度传感器、压力传感器等。AI接口用来测量外部参数的连续变化，如温度、压力等。
AQ（Analog Output）：模拟输出，是指控制系统输出的模拟信号。这些信号通常用来控制模拟设备，如调节阀门的开度、控制电动机的速度等。AQ接口用来对外部设备进行精确控制，实现参数的连续调节。

二、打通通道

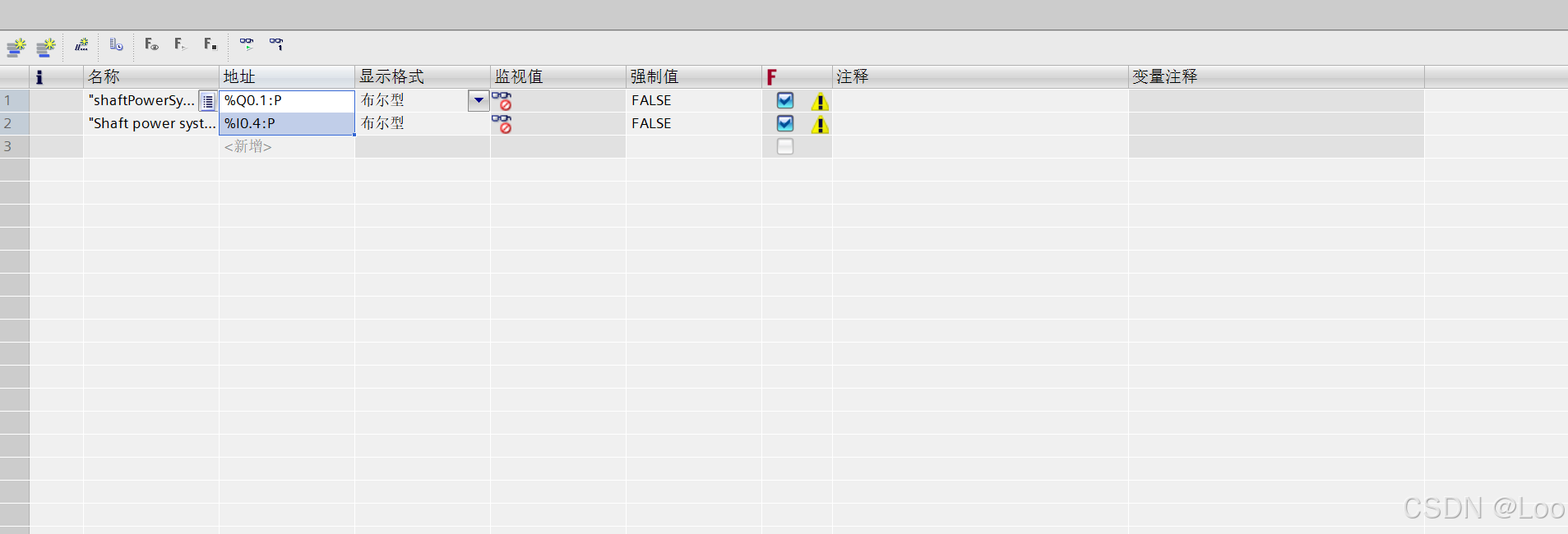

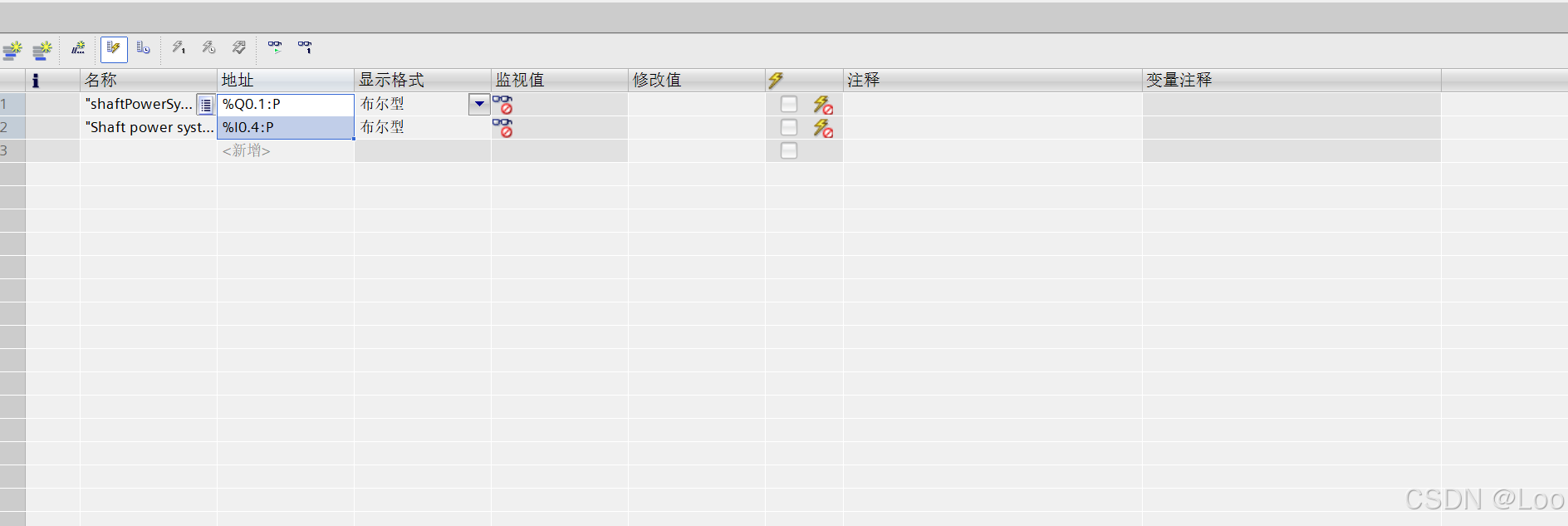

1.设置监视表、强制表

（注：本项目使用的是博途V19软件）

2.确定逻辑思路

DI：当输入数字量信号时，对应监视表上数值会进行变化，本项目设置的时布尔类型，有信号为1，无信号为0。可以进行DI口短接进行判断。
DO:将DO变量进行强制，强制为1则信号灯亮，强制为0则信号灯灭。
AI：当输入模拟量量信号时，对于应视表上数值会进行变化。
AO：当输出模拟量量信号时，对应信号灯进行变化。

总结

以上就是今天要讲的内容，本文仅仅简单介绍了PLC通道的打通，限于作者水平有限，如有错误，还望批评指正！
